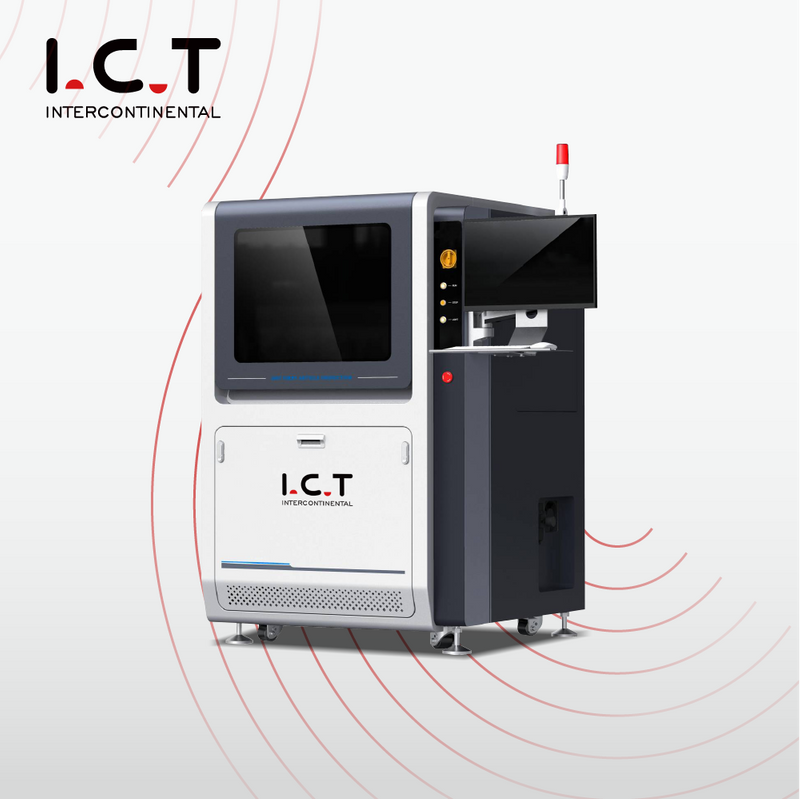

I.C.T- ФAI1095 |SMT Онлине машина за преглед првог артикла

SMT Онлине машина за преглед првог артикла

Увод:

I.C.T-ФAI1095 је напредни PCBA потпуно аутоматски тестер првог артикла за тестирање летеће сонде.Он подрива традиционални тест ручног стезања материјала.Он усваја метод детекције летеће сонде, у комбинацији са софтвером за реализацију потпуно аутоматске компоненте детекције стезања материјала, и аутоматски улази и излази из плоче.Ефикасност је 5 пута већа од традиционалног ФAI детектора првог артикла, што смањује време промене производне линије и побољшава стопу искоришћења производне линије.

1. Машина замењује рад и аутоматски детектује LЦР.Pроцес откривања не захтева ручно учешће, чиме се штеди радна снага.Pовећајте брзину за најмање 3-5 пута, у просеку од 1 секунде по компоненти.Што је више компоненти на плочи, то је предност очигледнија.

2. Користећи напредни систем вештачке интелигенције, може да идентификује погрешну/поновну потрошњу БОМ-а, више комада, мале комаде, обрнуто, погрешне материјале, итд., а подаци о детекцији ће бити приказани синхроно у реалном времену, ефикасно спречавајући људске грешке и пропусте.

3. Pроцес тестирања је потпуно аутоматска процена теста, нема потребе за ручним убацивањем материјала, нема потребе за променом опсега, нема потребе за ручним упоређивањем измерених вредности, систем аутоматски процењује PРОLАЖЕН и НЕУСPЕШАН.

4. Опрема може да добије PCBA графику високе дефиниције, која може да увећа стварни објекат на десетине пута.Pостоје свилене сито и усмерене компоненте.Систем аутоматски врши детекцију оптичког поређења без ручног учешћа.

5. Запис процеса тестирања у реалном времену не може се модификовати, а сцена детекције се може вратити, што је лако пратити;и може подржати дефиницију корисничке дозволе како би се спречио погрешан рад.

6. Може аутоматски да генерише комплетан извештај о тестирању, а извештај о тестирању се може изабрати и исписати у Екцел и PДФ форматима, и опремљен је сликама компоненти и информацијама везаним за PCBA.

7. Компатибилан са различитим форматима БОМ-а.

8. Инспекција узорковања или инспекција узорковања горива, у складу са функцијом инспекције узорковања локације станице, може извршити насумичне инспекције према табели локације станице, табели БОМ или инспекцији узорковања на пола пута за пуњење горива.

9. МЕС доцкинг функција, извештај се може повезати са МЕС системом купца, само га поставите на рачунар.

10. Pомоћна функција дизајна цртежа, систем може да боји и означи цртеж, а садржај обележавања укључује број ознаке, стандардну вредност, прецизност и спецификацију.11. Функција заштите од искључивања.

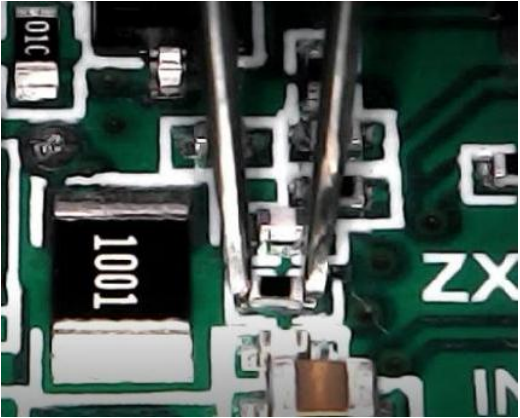

Pотпуно аутоматско откривање летеће сонде

Софтвер аутоматски идентификује БОМ и информације о координацији, аутоматски прилагођава величину и угао компоненти и аутоматски мери помоћу летећих сонди, елиминишући потребу за ручним мерењем у целом процесу.

Аутоматско препознавање и просуђивање

Аутоматско визуелно поређење за ИЦ чипове, диоде, транзисторе, отпорнике, кондензаторе и друге компоненте које садрже знакове.Отпорничка сито штампа се може открити једним кликом, а процес програмирања је једноставан и брз.Pрограм се може програмирати једном и поново користити више пута.

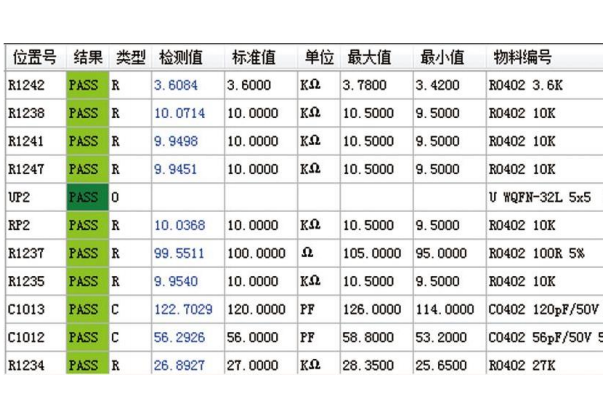

Аутоматско одређивање резултата детекције

Систем прима из података дигиталног моста и аутоматски процењује PРОLАЖЕН (тачан) или PАД (погрешан), а може се извршити вештачка процена PРОLАЖЕЊА путем рачунара.Резултат детекције је приказ у реалном времену, са недостатком инспекције у потпуности искоријењеном.

ЕРP и МЕС Доцкинг функција

Извештај се може повезати са ЕРSMЕС системом купца, учитати преко рачунара, а резултати се могу пратити и пратити у реалном времену.

Спецификација SMT онлајн машине за инспекцију првог артикла:

* I.C.T наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
