Полуаутоматска СМД ПЦБА производна линија
I.C.T
| Количина: | |
|---|---|
| СМТ решење за монтажну линију
ИЦТ нуди комплетну СМД производну линију од планирања до потпуног рада. Пројектујемо полуаутоматске и потпуно аутоматске линије са ЈУКИ машинама за СМД монтажу. Наш тим има 22 године у СМТ технологији и подржава многе фабрике. Линије укључују утоваривач, штампач, ЈУКИ пицк-анд-плаце, рефлов пећ, АОИ и истоваривач. За потпуно аутоматско подешавање потребан је један радник у смени и ради без проблема сваког дана. Снага је 18Кв/Х за велике водове ради уштеде енергије. Служимо ЛЕД, ТВ, телефонску, аутомобилску и друге индустрије широм света. Инсталација траје 3 дана уз подешавање стручног тима. Обука траје 7-15 дана како би ваше особље у потпуности научило. Помажемо у изградњи или надоградњи фабрика широм света професионалним саветима и прилагођеним плановима. Ово решење „кључ у руке“ чини почетак лаким и брзим за нове СМД произвођаче.
| Значајка
Аутоматизовани радни ток
СМД производна линија иде од утоваривача до истоваривача без икаквих заустављања или кашњења. Почиње са пуњењем плоче и чишћењем за почетак без прашине. Штампач тачно додаје пасту за лемљење на сваку подлогу. ЈУКИ машина поставља СМД делове брзо и прецизно. Рефлов рерна леми чврсто са равномерном топлотом. АОИ проверава квалитет након лемљења. НГ/ОК унлоадер сортира добре и лоше плоче. Овај ток повећава брзину и много смањује грешке. Потпуно аутоматска линија рукује сложеним производима као што су контролери. Одговара СМД ПЦБА производној линији за дневне велике количине. Машине се повезују са транспортерима за непрекидан рад. Пуфер одржава проток стабилним.

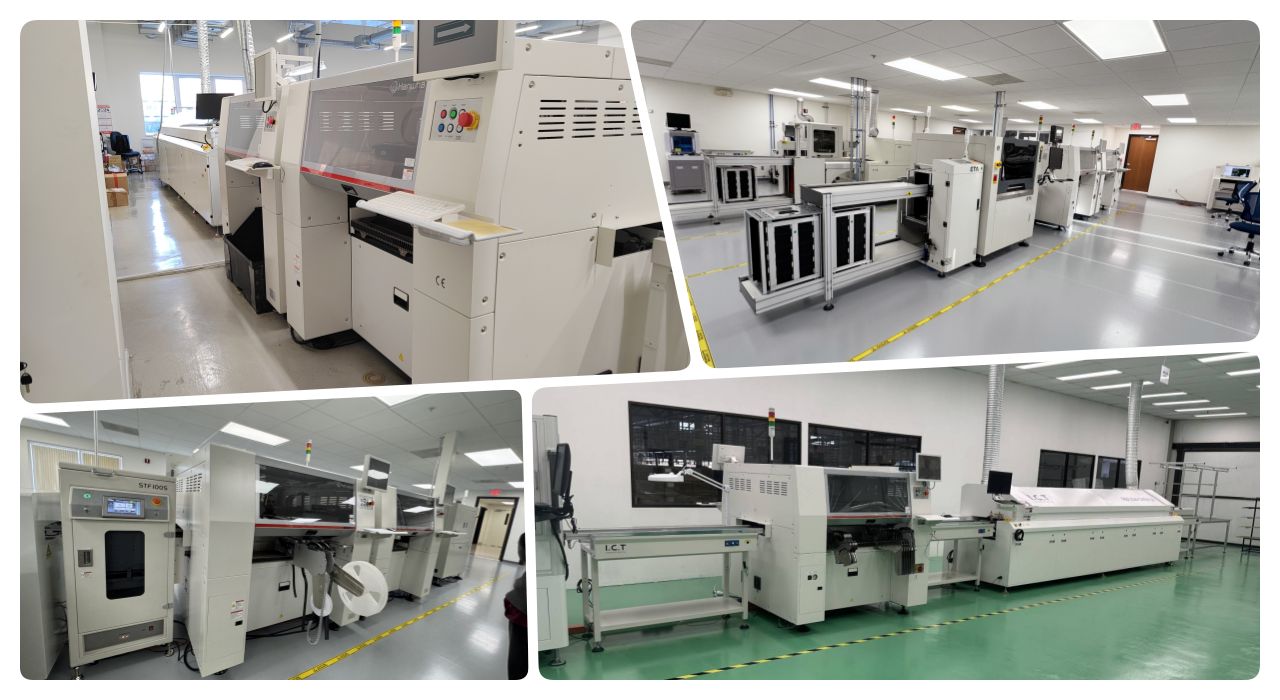

СМД технологија постављања
ЈУКИ/Ханвха пицк-анд-плаце у нашој СМД производној линији увек обезбеђује високу прецизност. Брзо поставља мале СМД делове на ПЦБ без грешака. Велика брзина одговара масовној производњи електронике. Машина ради са транспортерима за несметан пренос сваки пут. Подржава мале и велике плоче за различите величине. Ова технологија смањује недостатке у склопу телефона или ЛЕД диода. Систем улагача аутоматски учитава делове како би уштедио време. Висион камера савршено поравнава компоненте пре постављања. Одговара потребама брзе СМД производне линије. Више глава поставља много делова одједном.

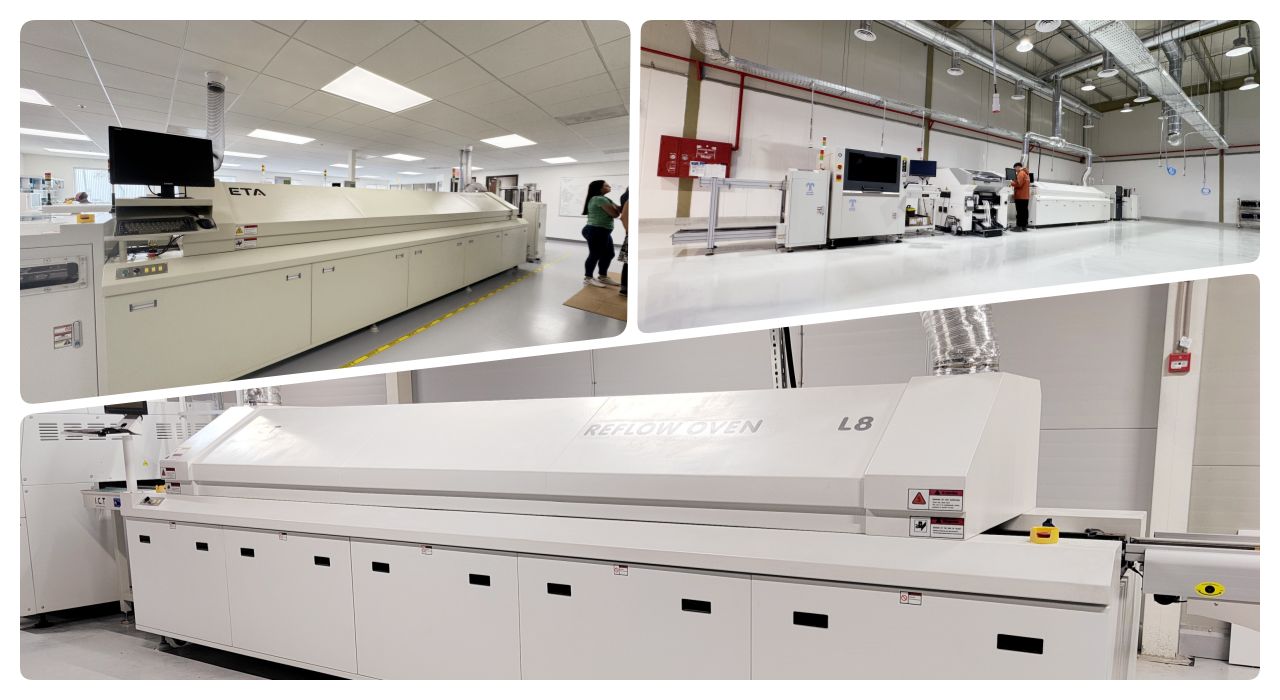

Ефикасност рефлов рефлов
Рефлов пећ у линији загрева плоче равномерно у свим зонама. Чврсто леми СМД компоненте без оштећења или хладних спојева. Контрола у више зона одржава температуру стабилном и тачном. Следи транспортер за хлађење да би се лем брзо и чврсто стврднуо. Овај корак одговара СМД ПЦБА производној линији за поуздан излаз. Ниска потрошња енергије штеди трошкове током времена. Опција азота више побољшава квалитет лемљења. Рерна обрађује плоче различитих дебљина. Једноставно подешавање профила за различите производе. Брзина транспортера се лако подешава.
Инспекција и тестирање
АОИ скенира плоче након лемљења да би пронашао било какве грешке. Брзо проналази грешке као што су недостајући СМД делови или погрешно постављање. СПИ проверава пасту пре постављања за добар почетак. Ово обезбеђује висок квалитет у СМД производној линији. НГ плоче иду на транспортер за одбацивање ради поправке. ОК табле настављају на следећи корак. Систем бележи податке ради побољшања. Добро ради у брзој СМД производној линији. Камера снима јасне слике. Софтвер се редовно ажурира.
Флексибилне линије
Изаберите полуаутоматску или потпуно аутоматску СМД производну линију за своје потребе. Полуаутоматски одговара малим стварима попут возача. Потпуно аутоматски управља великим панелима или ауто електроником. Цртеж распореда помаже у планирању простора у вашој фабрици. Линије се прилагођавају вашим фабричким потребама и касније расту. Додајте машине како се производња повећава. Доступне су опције за различите СМД типове. Прилагођени транспортери одговарају уским просторима.
| Спецификација
| Категорија | Пројекти | Детаљи |
|---|---|---|
| Захтеви за фабрички распоред | Фабрички распоред ваздушног кола | Користите фабрички извор ваздуха или посебну машину за компримовани ваздух без уља. Притисак треба да буде већи од 7 кг/цм⊃2;. |
| Фабрички електрични распоред | Монофазни АЦ220 (220±10%, 50/60Хз) Трофазни АЦ 380В (380±10%, 50/60Хз) | |
| Фабрички распоред издувних гасова | Минимални проток издувног канала је 500 кубних стопа у минути (14,15м⊃3;/мин) | |
| Распоред фабричког осветљења | Идеално осветљење у фабрици је 800~1200ЛУКС, барем не мање од 300ЛУКС. | |
| Распоред фабричке температуре | Температура околине у производној радионици је 23±3°Ц, углавном 17~28°Ц, а релативна влажност је 45%~70% РХ. | |
| Припрема материјала | БОМ Лист | Наведите све делове и количине потребне за склапање ПЦБА производне линије. |
| ЦАД датотека | Датотека за дигитални дизајн за планирање распореда ПЦБ-а и подешавања машине. | |
| Гербер Филе | Стандардна датотека за производњу и штампање штампаних матрица. | |
| паста за лемљење | Материјал нанесен на подлоге пре постављања компоненти у штампач. | |
| СМД компонентни материјали | Делови за површинску монтажу као што су чипови и отпорници за постављање. | |
| Индустриал Алцохол | Користи се за чишћење плоча и шаблона током процеса подешавања. | |
| Сплице Белт | Трака за повезивање намотаја без заустављања линије. | |
| Шаблона | Метални лим са рупама за прецизно штампање пасте за лемљење. |

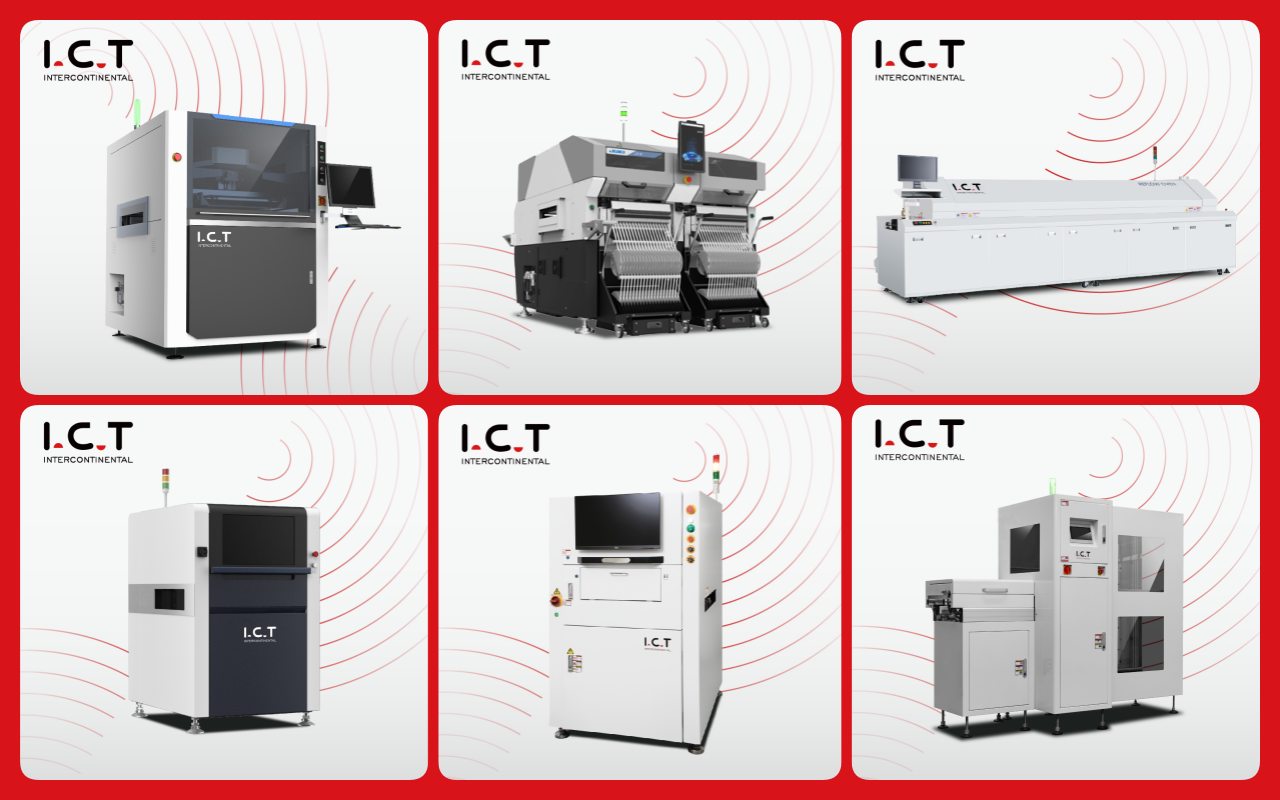

| Листа опреме СМТ линије
ИЦТ висококвалитетна ПЦБА производна линија садржи напредну опрему за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована СМТ линија укључује утоваривач, аутоматски штампач за прецизно наношење пасте за лемљење, машину за хватање и постављање за прецизно постављање компоненти, рефлов пећ за поуздано лемљење и АОИ систем за темељну инспекцију дефеката. Ова висококвалитетна производна линија ПЦБА обезбеђује несметан рад, високу поузданост и јефтину СМТ монтажу, испуњавајући различите захтеве индустрије.
| Назив производа | Сврха у СМТ линији |
|---|---|
| ПЦБ утоваривач | Аутоматски учитава голе ПЦБ-ове на линију. |
| Лелдер пастени штампач | Тачно штампа пасту за лемљење на ПЦБ плочицама. |
| Изаберите и пласирајте машину | Прецизно монтира компоненте на ПЦБ. |
| Рефровати пећ | Топи лем и формира чврсте спојеве. |
| АОИ машина | Проверава лемне спојеве и дефекте постављања. |
| СПИ Мацхине | Проверава висину и квалитет пасте за лемљење. |
| Опрема за сљедивост | Записује и прати производне податке: Машина за ласерско обележавање /Постављање етикета/Инкјет штампач |
| Машина за чишћење СМТ-а | Користи се за чишћење ПЦБ-а, шаблона, учвршћења, млазница итд. |
| ПЦБ машина за усмеравање | Исеците ПЦБА у коначни производ |
| Видео о успеху купаца
Произвођач напајања дели са нама своју причу о успеху. Они користе ИЦТ СМТ линију за СМД монтажу. Видео приказује купца који хвали лако подешавање и покретање. СМТ део има утоваривач, чистач, штампач, ЈУКИ плацер, транспортере, рефлов, хладњак, пуфер, АОИ и НГ/ОК истоваривач. Машине раде несметано у стварном раду сваки дан. Клијент истиче једноставно руковање и велику излазну брзину. Ова СМД производна линија знатно повећава њихов квалитет. Сада производе више са мање радника. Видео укључује ДИП део за комплетан процес. Купац каже да се линија савршено уклапа у СМД ПЦБА производну линију. Препоручују за нове фабрике.
| Подршка за услуге и обуку
ИЦТ пружа пуну подршку за СМД производну линију од почетка до краја. Наш тим инсталира за 3 дана уз пажљиву проверу. Инжењери обучавају особље за 7-15 дана на свим машинама. Нудимо одржавање, надоградње и резервне делове. Услуга покрива свет са тимом од 15 година искуства. Менаџери брзо решавају проблеме телефоном или посетом. Асистенти осигуравају да нема проблема који би се пропустили у праћењу. Оптимизујемо линије током употребе за бољу брзину. Доступна је даљинска помоћ за брзо решавање проблема. Годишња провера одржава линију новом.

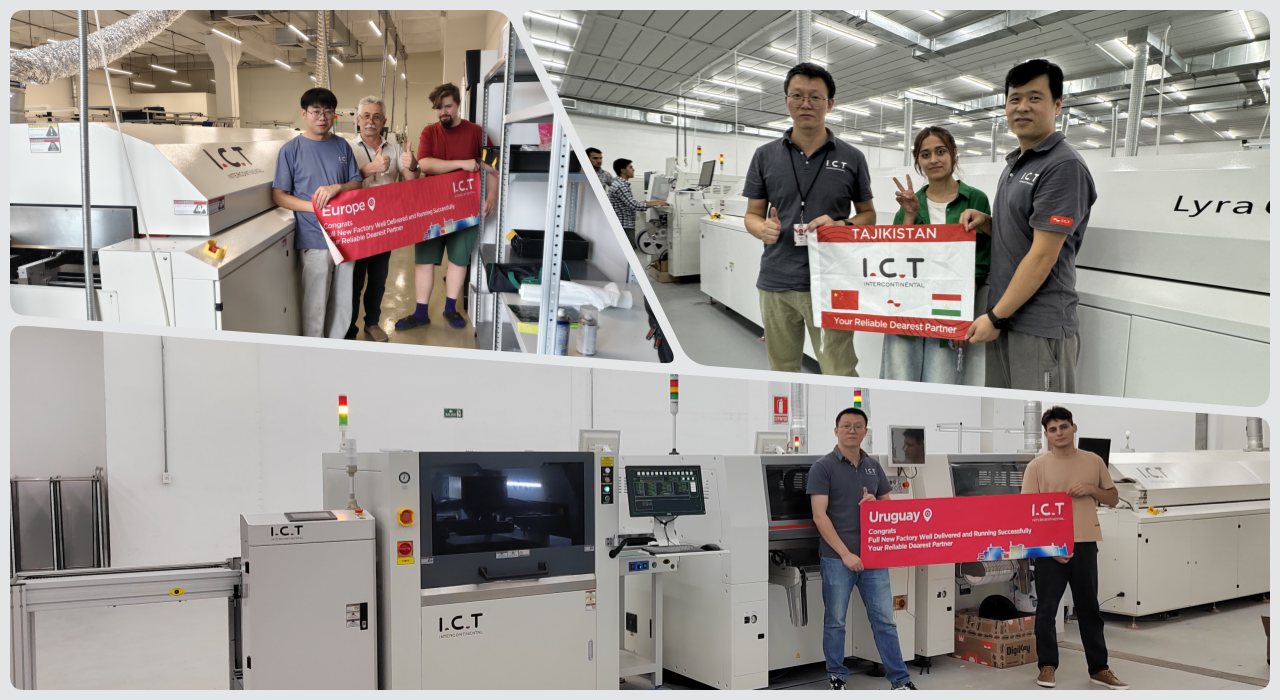

| Цлиент Тестимониалс
Купци воле брзу помоћ наших инжењера у иностранству у било које време. Они свакодневно хвале поуздане перформансе СМД производне линије. Безбедно паковање штити машине у дугом транспорту. Брз одговор решава проблеме у сатима, а не данима. Опрема ради стабилно са малим застојима увек. СМД плоче су савршене у свакој серији. Воле лаку обуку за ново особље.
| Сертификати и стандарди
ИЦТ има ЦЕ за усклађеност са сигурношћу у свим земљама. РоХС обезбеђује да нема штетних материјала у деловима. ИСО9001 управља процесима квалитета корак по корак. Патенти штите наше иновације и дизајн. Ово је поуздана СМД производна линија за вас. Тестирамо сваку машину пре испоруке. Стандарди испуњавају глобална правила.
| О ИЦТ компанији и фабрици
ИЦТ има сопствено истраживање и развој и три велике фабрике у Кини. Преко 89 запослених укључује 20 квалификованих инжењера. Брзо растемо за 25 година са новом технологијом. Сада служи 1600 клијената у 72 земље. Фабрике покривају 12000м2 са строгим тестовима дневно. Систем квалитета проверава сваки корак од делова до завршетка. Пружамо комплетна решења за СМД широм света. Сопствена производња значи брзу испоруку. Посетите нас да видите прави рад.
