КСЦ-3100
I.C.T
| Количина: | |
|---|---|

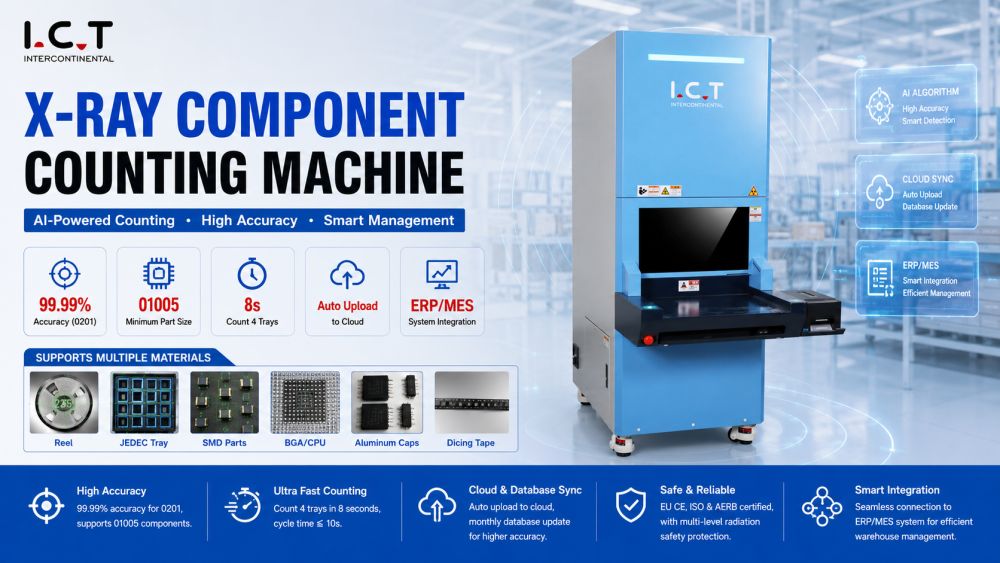

Уређај користи рендгенско снимање у комбинацији са АИ алгоритмима да би тачно открио сваку компоненту, укључујући делове 0201 и 01005. Анализа у реалном времену спречава погрешна рачунања и обезбеђује поуздано пуњење за бирање и постављање машина, одржавајући доследан производни принос и тачност материјала.
Опремљена са четири лежишта, машина броји неколико колутова истовремено, побољшавајући проток и смањујући интервенцију оператера. Конфигурација лежишта је подесива како би се прилагодила различитим величинама котура и захтевима производне линије, оптимизујући ефикасност радног тока.
Систем подржава оба смера бројања, омогућавајући флексибилност када се колути поново пуне или премештају. Ово одржава тачан инвентар, спречава погрешно постављање и подржава глатке операције СМТ линије, обезбеђујући континуитет производње и минималне грешке.
Брзина бројања и подешавања серије могу се конфигурисати према захтевима производње. Опциона интеграција бар кода и штампача омогућава беспрекорно повезивање са МЕС/ЕРП системима, обезбеђујући следљив инвентар и побољшавајући планирање производње за монтажу електронике великог обима.
Систем за бројање компоненти
Примените алгоритам за бројање оптимизован за вештачку интелигенцију да бисте реализовали инспекцију на лицу места различитих материјала: стандардни СМД, трака за сечење коцкица, ЈЕДЕЦ/Матрик лежиште, МЕЛФ, алуминијумски поклопци, Соиц, То, БГА/ЦПУ, Тантал, филтер и други делови. Четири палете материјала се могу бројати у исто време, а потребно је само 8 секунди да се заврши, што скраћује време бројања палета делова, аутоматски учитава податке у облак, редовно ажурира базу података и повезује се са фабричким ЕРП/МЕС системом, што значајно штеди време и трошкове. Лако за управљање.
| Спецификације
| Модел | КСЦ-3100 |
| Тип цеви | Цлосед Тубе |
| Просторна резолуција | 30μм |
| Тубе Волтаге | 50кв |
| Тубе Цуррент | 1000μА |
| Метод снимања слике | Дигитална слика са равним екраном |
| Прецизност слике | 139μм |
| Величина слике | 430*430мм |
| Резолуција | 3072*3072пк |
| Прецизност пиксела | ≤2μм |
| Брзина сликања | 5 ЕДС/с |
| Читање пиксела | 20 милиона по инчу |
| Лажно позитивна стопа (0201) | ≤0,01% |
| Тачност | 99,99% (0201) |
| Моћ | АЦ110-220В, 50-60ХЗ, 1200В |
| Димензија (са штампачем) | 950*1460*1960мм |
| Тежина | 450кг |
| Листа опреме СМТ линије
СМД Кс-Раи Цхип Цоунтер се интегрише са СМТ хранилицама, машинама за бирање и постављање и системима за инспекцију како би се одржало прецизно снабдевање компонентама. Пружајући бројање у реалном времену и аутоматизовану алокацију серија, смањује несташицу материјала и спречава застоје линија. Као део комплетног ИКТ производног решења, обезбеђује несметану монтажу ПЦБ-а на више линија, док истовремено побољшава пропусност и смањује оперативне ризике.
| Назив производа | Сврха у СМТ линији |
|---|---|
| ПЦБ утоваривач | Аутоматски учитава голе ПЦБ-ове на линију. |
| Лелдер пастени штампач | Тачно штампа пасту за лемљење на ПЦБ плочицама. |
| Изаберите и пласирајте машину | Прецизно монтира компоненте на ПЦБ. |
| Рефровати пећ | Топи лем и формира чврсте спојеве. |
| АОИ машина | Проверава лемне спојеве и дефекте постављања. |
| СПИ Мацхине | Проверава висину и квалитет пасте за лемљење. |
| Опрема за сљедивост | Записује и прати производне податке: Ласер Маркинг Мацхине / Лабел Моунтер / Инкјет Принтер |
| Машина за чишћење СМТ-а | Користи се за чишћење ПЦБ-а, шаблона, учвршћења, млазница итд. |
| Машина за ласерско усмеравање ПЦБ-а | Исеците ПЦБА у коначни производ |
| Видео о успеху купаца
За купца из САД који производи УСБ модуле за пуњење за системе седишта у авиону, ИЦТ је применио СМД Кс-Раи Цхип Цоунтер да би обезбедио високо прецизно бројање за машине за бирање и постављање. Рад са више лежишта и детекција уз помоћ вештачке интелигенције гарантују прецизно управљање залихама, смањујући грешке и материјални отпад. Инжењери су пружили смернице о интеграцији, калибрацији и обуци оператера, обезбеђујући конзистентну монтажу за ваздухопловство на СМТ линијама.
| Подршка за услуге и обуку
Интегрисање машина за бројање рендгенских зрака преко СМТ линија омогућава управљање материјалом у реалном времену и смањује уска грла у производњи. Синхронизовањем доступности компоненти намотаја са улагачима и машинама за постављање, ИЦТ помаже фабрикама да одрже непрекидну производњу. Бројање у више лежишта, режими напред/назад и подесива брзина обезбеђују ефикасну пропусност док минимизирају интервенцију оператера, подржавајући операције састављања штампаних плоча великих размера.
| Повратне информације клијената
СМД Кс-Раи Цхип Цоунтер пружа критичне податке за управљање залихама и производним током. Анализом броја компоненти у реалном времену и статуса храњења, оператери могу динамички да прилагођавају распоред производње. Интеграција преко више СМТ линија обезбеђује тачно снабдевање материјалом, смањујући време мировања и побољшавајући укупну ефикасност производње. Ово подржава производњу великог обима, више производа са доследним квалитетом.
| Сертификати и стандарди
Свака машина за бројање је калибрисана како би се осигурала висока прецизност, поновљивост и поузданост. Сертификован у складу са стандардима ЦЕ, РоХС и ИСО9001, систем обезбеђује следљивост спремну за проверу. Интеграција са бар кодом или ЕРП системима омогућава потпуну документацију компоненти котура. Прецизно бројање обезбеђује минималне грешке при монтажи, смањује отпад материјала и одржава доследан квалитет у СМТ производним линијама.
| О ИЦТ компанији и фабрици
ИЦТ пружа решења за производњу електронике са преко 25 година искуства. Компанија развија СМТ, ДИП, премаз, робот, монтажу и системе за бројање компоненти. Са независним тимовима за истраживање и развој, производњу и инжењеринг, ИЦТ подржава клијенте од планирања, набавке опреме, инсталације, обуке до оптимизације процеса. Опслужујући више од 1.600 купаца у 72 земље, ИЦТ помаже произвођачима електронике да постигну прецизне, ефикасне и поуздане производне системе у читавим СМТ линијама.
