ИЦТ-310П
I.C.T
Inline Label Sticker
| Количина: | |
|---|---|

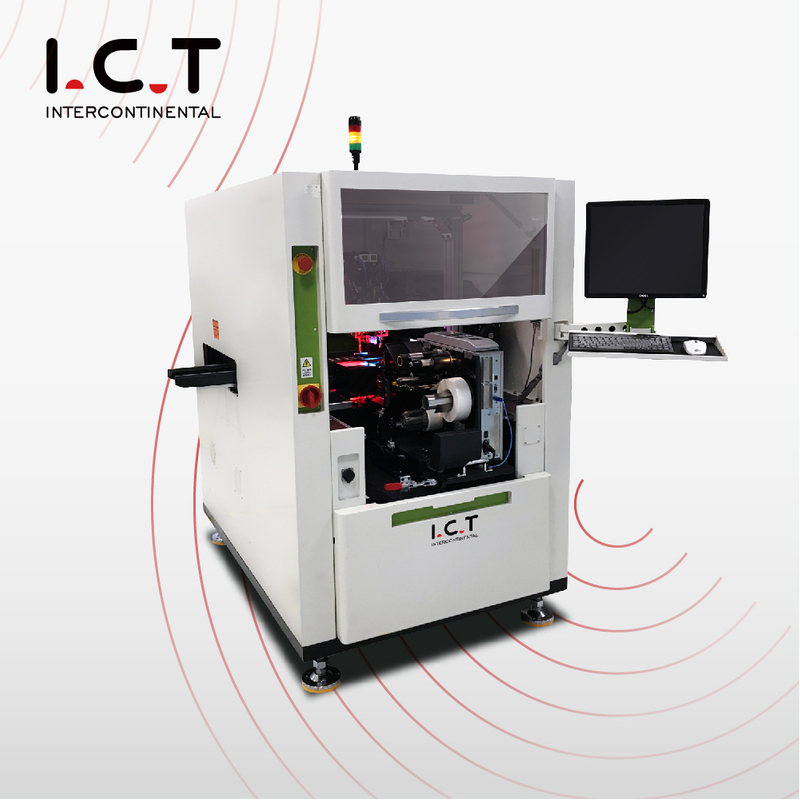

| Преглед машине за монтирање СМТ етикета

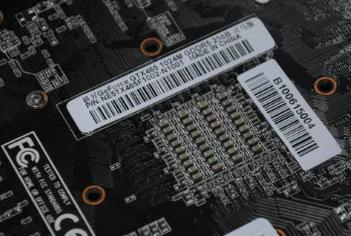

СМТ Лабел Маунтер машина је направљена за брзо и прецизно обележавање ПЦБ-а у СМТ производним линијама. Прилагођава низ величина ПЦБ-а и типова налепница. Двоструке главе за постављање и независна детекција вакуума обезбеђују тачно означавање. Опционе СМТ машине за монтирање налепница високе прецизности подржавају пуну следљивост. ИЦТ обезбеђује инсталацију, калибрацију и обуку за несметан рад линије. Интеграција са МЕС системима омогућава праћење у реалном времену и ефикасно управљање подацима. Његов робустан дизајн минимизира грешке док оптимизује пропусност у захтевним окружењима за склапање ПЦБ-а.
| Карактеристике СМТ Лабел Моунтер

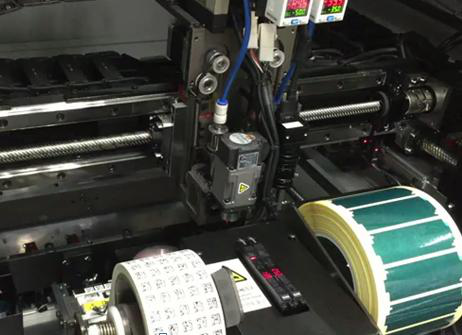

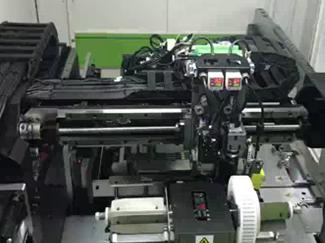

Оквир је ојачан челиком и мермерном подлогом. Куглични завртњи и линеарне водилице обезбеђују прецизно кретање. Увезени серво мотори одржавају константну брзину и поновљивост. Вешање лучног моста подржава велика оптерећења. Ово обезбеђује да машина ради стабилно, дуготрајно, са прецизним постављањем етикета чак и при континуираном раду.

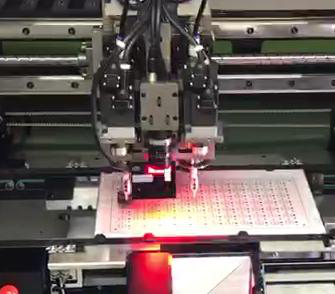

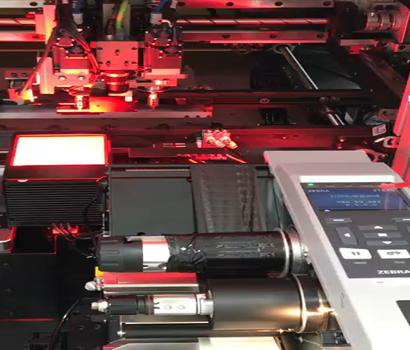

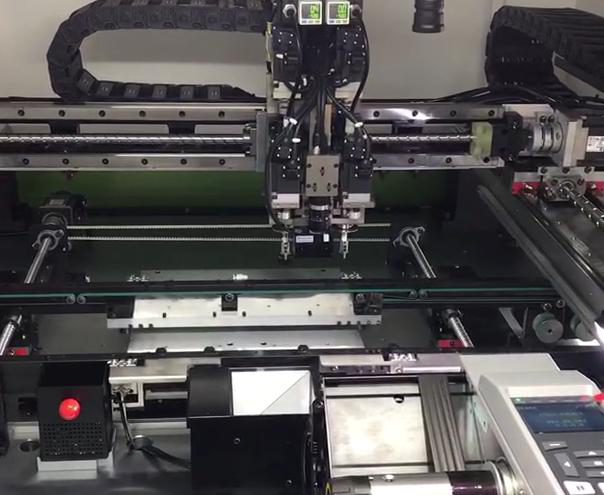

Двоструке монтажне главе раде независно и ротирају се за 360 степени. Визуелно позиционирање комбинује летеће и фиксне камере. Црвени и плави извори светлости побољшавају препознавање. Систем се прилагођава различитим висинама и распореду штампаних плоча. Прецизно постављање се постиже брзо, смањујући стопе грешака и повећавајући ефикасност производње.

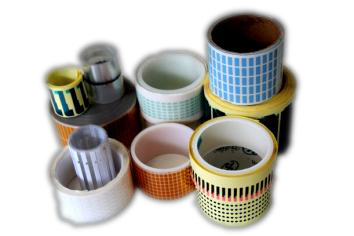

Интелигентни улагачи рукују етикетама од 1,8×2,0 мм до 100×40 мм. Оптички сензори и подлоге против клизања смањују отпад. Систем може да прихвати посебне материјале са минималним застојима. Ово обезбеђује непрекидан рад са доследном испоруком етикета, подржавајући производњу високе мешавине без прекида.
Смер транспортера је флексибилан са подесивом брзином. Пнеуматски блокери и оптички сензори обезбеђују прецизно заустављање ПЦБ-а. Синхронизовани куглични вијци и клизне шине одржавају паралелност колосека. Овај систем гарантује несметан проток материјала, спречавајући застоје и подржавајући ефикасне операције СМТ линије.
| Спецификација пећи за рефлов
| Бр. | Ставка | И.ЦТ-310 | И.ЦТ-310Д | И.ЦТ-310Л |
|---|---|---|---|---|
| 1 | Величина ПЦБ-а | 50×50 мм ~ 340×280 мм | 50×50 мм ~ 400×350 мм | 100×100 мм ~ 600×500 мм |
| 2 | Дебљина ПЦБ-а | 1–6 мм | 1–6 мм | 1–6 мм |
| 3 | Феедер Поситион | 2 | 4 | 2 |
| 4 | Феедер Видтх | 105мм | 105мм | 105мм |
| 5 | Брзина монтаже | 2500 ком/ч | 4000 ком/ч | 1300 ком/ч |
| 6 | Величина етикете | Улагач етикета: 2×2 ~ 100×40 мм (опциони штампач бар кодова: 13×13 ~ 100×40 мм) | Исто | Исто |
| 7 | Дебљина етикете | 0,05–0,3 мм | 0,05–0,3 мм | 0,05–0,3 мм |
| 8 | Лабелинг Прецисион | ± 0,05 мм | ± 0,05 мм | ± 0,05 мм |
| 9 | Угао означавања | 360° | 360° | 360° |
| 10 | Млазница | 2 | 2 | 2 |
| 11 | Ноззле Вацуум | Вакум пумпа | Вакум пумпа | Вакум пумпа |
| 12 | Сигурносна висина ПЦБ-а | Врх: <25мм; Дно: <25 мм | Врх: <25мм; Дно: <25 мм | Врх: <25мм; Дно: <25 мм |
| 13 | Висина преноса | 900 ± 20 мм | 900 ± 20 мм | 900 ± 20 мм |
| 14 | Тачност позиционирања | ± 0,025 мм | ± 0,025 мм | ± 0,025 мм |
| 15 | Поновљена прецизност | ±0,005 мм | ±0,005 мм | ±0,005 мм |
| 16 | Момент монтаже | Мак 3Кг | Мак 3Кг | Мак 3Кг |
| 17 | Метода позиционирања | ЦЦД + Марк | ЦЦД + Марк | ЦЦД + Марк |
| 18 | Брзина транспортног трака | 50 ~ 600 мм/мин | 50 ~ 600 мм/мин | 50 ~ 600 мм/мин |
| 19 | Метода скидања | Оптичка детекција + софтверска контрола | Исто | Исто |
| 20 | Детекција усисавања | Вакуумско тестирање, пад стандардно тестирање | Исто | Исто |
| 21 | Ширина шине | Аутоматско подешавање | Аутоматско подешавање | Аутоматско подешавање |
| 22 | Контролни режим | ПЦ + индустријска контролна плоча | ПЦ + индустријска контролна плоча | ПЦ + индустријска контролна плоча |
| 23 | МЕС интерфејс | Резервишите мрежни интерфејс | Резервишите мрежни интерфејс | Резервишите мрежни интерфејс |
| 24 | Моћ | АЦ220В/50Хз, 1КВА | АЦ220В/50Хз, 1.5КВА | АЦ220В/50Хз, 1.5КВА |
| 25 | Димензија | Д1096×Ш1130×В1426 мм | Д1074×Ш1590×В1440мм | Д1250×Ш1610×В1530мм |
| 26 | Тежина | 800Кг | 1300Кг | 1400Кг |
| 27 | Притисак ваздуха | 0,5–0,6 Мпа | 0,5–0,6 Мпа | 0,5–0,6 Мпа |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.

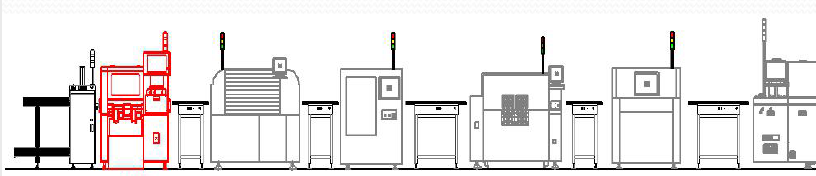

| Листа опреме СМТ линије
ИЦТ испоручује комплетна СМТ производна решења, укључујући ПЦБ утовариваче, штампаче шаблона, машине за подизање и постављање, СПИ, АОИ, Лира рефлов пећи и системе за руковање ПЦБ-ом. СМТ машина за постављање етикета се интегрише у ову линију, обезбеђујући тачно и следљиво обележавање. Наша решења оптимизују проток, подржавају монтажу ПЦБ-а великог обима и одржавају доследан квалитет за матичне плоче, ССД-ове и меморијске модуле.
| Видео о успеху купаца
ИЦТ инжењери су инсталирали и пустили у рад пуне СМТ и ДИП линије у великој фабрици електронике у Узбекистану. Објекат производи компјутерске матичне плоче, ССД дискове и меморијске производе. ИЦТ је пружио подршку на лицу места од подешавања до тестирања, укључујући програмирање и решавање проблема. Клијент је похвалио ИЦТ за брзу услугу, поузданост опреме и професионално вођење. СМТ линија је укључивала штампаче за шаблоне, четири СМТ машине, Лира рефлов пећи, СПИ, АОИ и ПЦБ системе за руковање. ДИП линија је имала ручно уметање, ЈУКИ машине за уметање, Ацраб350 таласно лемљење и интегрисане транспортере.
| Професионална обука и подршка
ИЦТ обезбеђује инсталацију, програмирање и МЕС интеграцију на лицу места. Инжењери обучавају оператере за несметан рад на линији. Подршка покрива одржавање, решавање проблема и оптимизацију процеса. Услуге брзог одговора минимизирају застоје. ИЦТ обезбеђује да особље може ефикасно да рукује машином за постављање СМТ етикета, одржавајући тачност и следљивост у целој СМТ линији.
| Похвала купаца
Клијенти цене професионализам и одзив ИЦТ инжењера. Они истичу поуздано обележавање, безбедно паковање и испоруку на време. На техничка питања се брзо одговара. Купци цене прецизност, интеграцију и несметан рад СМТ машине за постављање етикета, потврђујући поверење у ИЦТ решења и услуге широм света.
| Наш сертификат
ИКТ машине испуњавају ЦЕ, РоХС и ИСО9001 стандарде. Патентиране технологије гарантују поуздано обележавање и радну сигурност. Усклађеност обезбеђује висококвалитетну производњу и следљиве резултате. Клијенти могу да верују ИЦТ-у за критичне операције састављања ПЦБ-а са доследним квалитетом, перформансама и безбедношћу.
| О нама и фабрици
ИЦТ дизајнира, производи и испоручује напредну СМТ опрему широм света. Наш тим укључује искусно особље за истраживање и развој и производњу. Пружамо услуге стотинама клијената у више земаља. Фабрика прати строге инспекције квалитета и одржава робусне системе управљања производњом. ИЦТ пружа комплетна решења, од дизајна и производње до инсталације, обуке и подршке. Наш циљ је да оптимизујемо ефикасност СМТ линије, обезбеђујући поуздане операције састављања ПЦБ-а на глобалном нивоу.
