ИЦТ-СР530
I.C.T
| Количина: | |
|---|---|
| Преглед робота за аутоматско лемљење

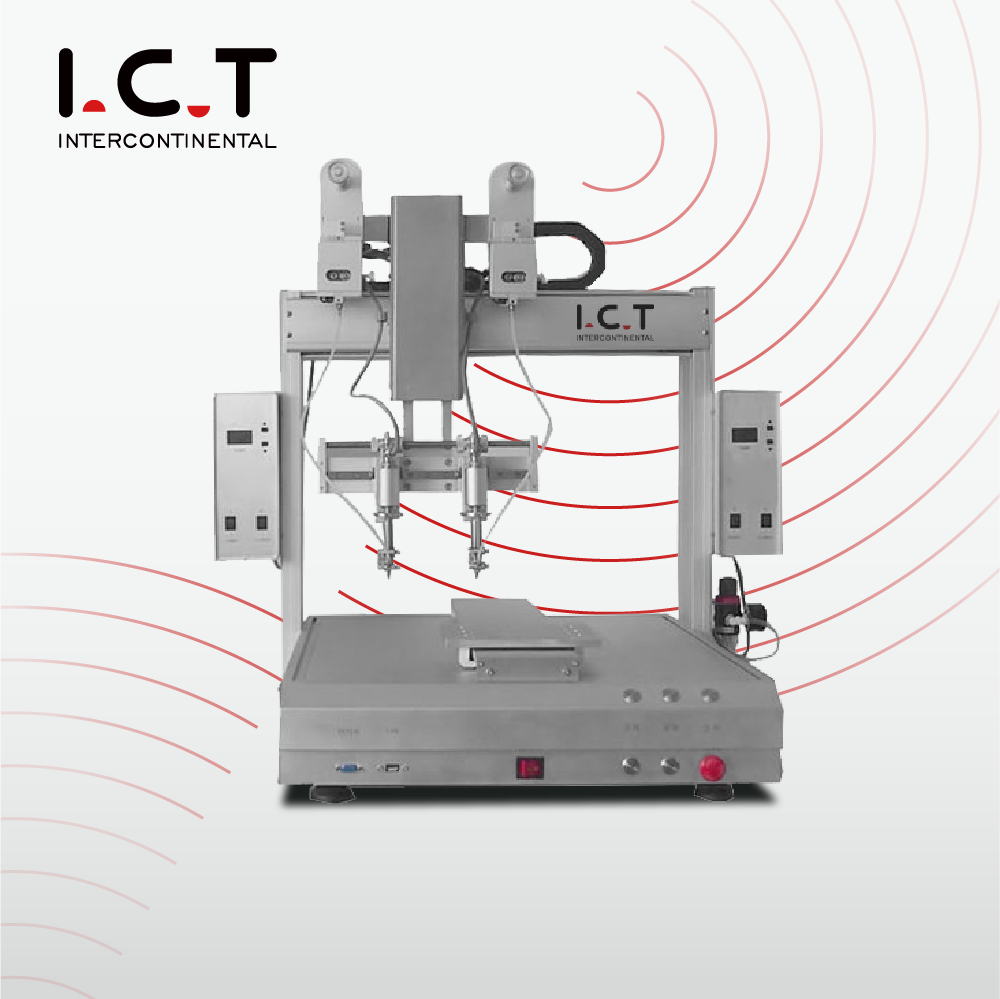

Десктоп аутоматски робот за лемљење је пројектован за ефикасно, поновљиво лемљење ПЦБ-а и ПВ модула. Користећи грејање уз помоћ ласера, померање КСИЗ осе и аутоматизовано додавање жице, сваки пут обезбеђује прецизне лемне спојеве. Оператери могу да програмирају путање лемљења, подесе брзину помака и провере квалитет лемљења помоћу опционог система визије. Компактан за употребу на столу или интеграцију у пуне СМТ линије, овај роботски систем побољшава ефикасност производње, смањује рад и гарантује конзистентан висококвалитетни излаз за електронске склопове.
| Карактеристике робота за аутоматско лемљење
Лако програмирање
До 200 тачака лемљења по ПЦБ-у или модулу може се програмирати за мање од 5 минута. Путања, време задржавања и увлачење жице су потпуно подесиви. Десет програма се може ускладиштити за беспрекорно пребацивање између различитих ПЦБ или ПВ дизајна.
Стабилна топлота Поуздано лемљење
Грејање уз помоћ ласера тренутно достиже радну температуру и одржава ±1°Ц. Сваки циклус обрађује 100+ спојева, обезбеђујући доследно, поновљиво лемљење за ПЦБ-ове високе густине и ПВ модуле.
Од ручног до стандардизованог
Ручне операције лемљења се претварају у прецизне, поновљиве секвенце. Дигитално складиштење координата са прецизношћу од ±0,1 мм смањује људску грешку за преко 90%, обезбеђујући конзистентан квалитет у више серија.
Савршени спојеви за прецизно пуњење лемљења
Жица за лемљење (0,6–1,2 мм) се повлачи брзином од 1–50 мм/с са тачношћу ±0,02 мм. Флук и пуцање калаја су минимизирани. Сваки спој пролази инспекцију, обезбеђујући висок принос и за ПЦБ и за ПВ склопове.
Чист врх Доследан квалитет
Чишћење врха се врши сваких 5 минута или након 50 тачака лемљења. Ваздушна и челична жица уклањају остатке и оксидацију, продужавајући век трајања врха за 50% и одржавајући уједначен квалитет лема за производњу великих количина.
| Спецификација робота за аутоматско лемљење
| Спецификација | И.ЦТ-СР300 | И.ЦТ-СР530 | И.ЦТ-СР250Д | И.ЦТ-СР250ДД |
|---|---|---|---|---|
| Број платформе | 1 | 1 | 2 | 2 |
| Број главе | 1 | 2 | 1 | 2 |
| Хеатинг Повер | 150в | 300в | 150в | 300в |
| Макс. Величина ПЦБ-а | 300×300 мм | 500×300 мм | 250×250 мм за сваку платформу | 250×250 мм за сваку платформу |
| Максимална брзина кретања | Кс,И оса: 600-800мм/с, З оса: 400 мм/с, Р оса: 300°/с | Кс,И оса: 600-800мм/с, З оса: 400 мм/с, Р оса: 300°/с | Кс,И оса: 600-800мм/с, З оса: 400 мм/с, Р оса: 300°/с | Кс,И оса: 600-800мм/с, З оса: 400 мм/с, Р оса: 300°/с |
| Очистите врх за лемљење | Челична жица и ваздушни притисак (опционо: чишћење ротирајућом четком) | Челична жица и ваздушни притисак (опционо: чишћење ротирајућом четком) | Челична жица и ваздушни притисак (опционо: чишћење ротирајућом четком) | Челична жица и ваздушни притисак (опционо: чишћење ротирајућом четком) |
| Солдер Вире | 0,6~1,2мм жица за лемљење | 0,6~1,2мм жица за лемљење | 0,6~1,2мм жица за лемљење | 0,6~1,2мм жица за лемљење |
| Брзина додавања лемљења | 1~50 мм/с | 1~50 мм/с | 1~50 мм/с | 1~50 мм/с |
| Поновљена прецизност | ±0.02мм | ±0.02мм | ±0.02мм | ±0.02мм |
| Температурни опсег | Собна температура–500°Ц | Собна температура–500°Ц | Собна температура–500°Ц | Собна температура–500°Ц |
| Прецизност температуре | ±1°Ц | ±1°Ц | ±1°Ц | ±1°Ц |
| Режим вожње | Степ Мотор | Степ Мотор | Степ Мотор | Степ Мотор |
| Контролни режим | Теацх Пендант | Теацх Пендант | Теацх Пендант | Теацх Пендант |
| Притисак ваздуха | 4,5~6Кг/цм⊃2; | 4,5~6Кг/цм⊃2; | 4,5~6Кг/цм⊃2; | 4,5~6Кг/цм⊃2; |
| Напајање | АЦ220В±10%, 50/60ХЗ | АЦ220В±10%, 50/60ХЗ | АЦ220В±10%, 50/60ХЗ | АЦ220В±10%, 50/60ХЗ |
| Димензија | 750×650×880 мм | 780×660×770 мм | 930×650×880 мм | 1280×750×950 мм |
| Тежина | Отприлике 60 кг | Отприлике 70 кг | Отприлике 80 кг | Приближно 85 кг |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Комплетна листа машина за СМТ производну линију
Интегрисана СМТ производна линија укључује утовариваче ПЦБ-а, машине за истовар, машине за штампање, пик-анд-плаце системе, СПИ, АОИ, рефлов пећи, транспортере и машине за скидање панела. Сви уређаји раде заједно како би осигурали несметан радни ток, конзистентан излаз и високу ефикасност производње. ИЦТ инжењери управљају инсталацијом, калибрацијом и линијском интеграцијом како би осигурали да систем функционише као кохезивно решење високих перформанси за производњу ПЦБ и фотонапонских модула.
| Видео о успеху купаца
У априлу 2026, ИЦТ инжењери су завршили инсталацију и обуку за комплетну СМТ линију у Португалу за аутомобилску електронику, укључујући осветљење и контролне модуле аутомобила. Купци су похвалили глатко подешавање, ефикасан ток посла и јасне смернице. Десктоп аутоматски робот за лемљење интегрисан у линију испоручио је прецизне лемне спојеве за ПЦБ и жичане везе. Повратне информације наглашавају и поузданост опреме и стручну подршку, омогућавајући купцима да ефикасно постигну висок квалитет производње.
| Професионална обука и подршка
ИЦТ пружа пуну подршку за комплетне СМТ производне линије. Инжењери надгледају инсталацију, калибрацију програма и усклађивање процеса. Купци добијају практичну обуку за програмирање, одржавање и решавање проблема. Даљинска подршка и канали брзог реаговања обезбеђују брзо решавање оперативних проблема, омогућавајући купцима да самостално управљају линијом и одржавају континуирано висококвалитетно лемљење за ПЦБ и ПВ модуле.
| Похвала купаца
Купци доследно истичу интегрисану СМТ линију за поузданост и ефикасност. Инжењери пружају јасне смернице током инсталације и обуке. Сигурно паковање осигурава сигурну испоруку. Брза техничка подршка брзо решава проблеме. Комплетна линија, укључујући роботе за аутоматско лемљење за десктоп рачунаре, одржава несметан радни ток и конзистентан излаз, зарађујући снажно поверење и задовољство купаца широм света.
| Наш сертификат
Сва опрема на ИЦТ СМТ линијама, укључујући Десктоп аутоматске роботе за лемљење, поседује ЦЕ, РоХС и ИСО9001 сертификате. Патенти покривају иновације широм линије. Сертификати обезбеђују да купци добију безбедна, поуздана и усаглашена решења за производњу ПЦБ и фотонапонских модула, гарантујући конзистентан висококвалитетни излаз у свим интегрисаним процесима.
| О нама и фабрици
ИЦТ је водећи добављач решења за производњу електронике са преко 25 година искуства. Опслужујући 1.600+ купаца у 72 земље, компанија испоручује комплетна СМТ, ДИП, премазивање, роботику, монтажу и ПЦБА решења. Наших 20 инжењера обезбеђује инсталацију, обуку, оптимизацију процеса и пуну подршку током животног циклуса. Са више фабрика и филијала широм света, строгом контролом квалитета и сертификованом опремом у свим СМТ линијама, ИЦТ обезбеђује поуздана, ефикасна и конзистентна производна решења за ПЦБ, ПВ модуле и електронске склопове.
