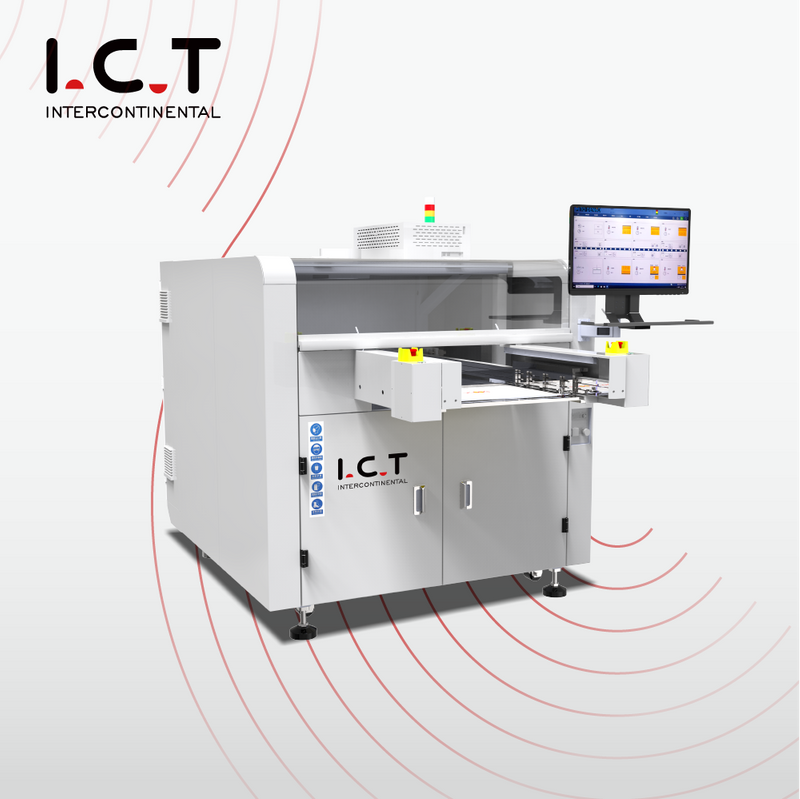

ИЦТ-СС430
I.C.T
Статус доступности: | |
---|---|
Количина: | |
Преглед
ИЦТ СС430 селективно таласно лемљење је опрема високих перформанси развијена и састављена у Кини.
Селективно таласно лемљење је посебан облик таласног лемљења који је измишљен да задовољи развојне захтеве за лемљење компоненти кроз рупе.Углавном је погодан за лемљење компоненти кроз рупе у врхунским електронским производима.
На пример: војни електронски производи, аутомобилска електроника, производи за прекидачко напајање и друге индустрије које захтевају већу поузданост лемљења.ИЦТ оффлине селективно таласно лемљење је опрема високих перформанси развијена и састављена у Кини.за већу флексибилност или вишеталасно лемљење за процесе великог обима.промена производа без застоја чак и у вишеталасним процесима, паралелни процес због раздвајања флукса, предгревања и лемљења, рад до две главе за распршивање, до пет доњих предгревања са опционим горњим конвекцијско грејање, савршено за повезивање са монтажним штандовима и периферијом, повезивање са системима следљивости за контролу процеса.
Карактеристике:
1. ПЦБ плоча фиксирана, платформа за прскање и лемљење се креће;
2. Висок квалитет лемљења, значајно побољшава брзину лемљења;
3. Потпуна контрола рачунара.Сви параметри се могу подесити на ПЦ-у и сачувати у ПЦБ менију, као што су покретна путања, температура лемљења, тип флукса, тип лемљења, температура Н2 итд., најбоља могућност праћења и лако добијање квалитета поновног лемљења;
4. Функција аутоматске калибрације висине таласа, за проверу и калибрацију висине таласа након сваког одређеног ПЦБ-а, како би се одржала веома добра стабилност таласа;
5. Може се надоградити да буде са функцијом позиционирања ознака, да провери тачку ознаке ПЦБ-а након сваког одређеног ПЦБ-а;
6. Стол за кретање са сопственим дизајном са ливеним алуминијумом, лакша тежина са брзом брзином кретања;
7. Панасониц серво мотор и драјвер обезбеђују стабилан, са кугличним вијком и линеарном шином гуилд.лесс буке, стабилно кретање;
8. Са плочом отпорном на прашину изнад стола за кретање, тако да се избегне пад флукса или лемљења да би се оштетио куглични вијак;
9. Млазни вентил пореклом из Немачке је изабран са малом тачком флукса, имајте на уму да садржај чврсте материје флукса треба да буде мањи од 10%;
10. Флукс се складишти резервоаром под притиском, уверите се да је притисак стабилан без утицаја количине флукса;
11. Завојница електромагнетне пумпе усваја немачки увозни бренд како би осигурала стабилност и поузданост врха;12. Лонац за лемљење је направљен од Ти, а не од цурења.Са спољним грејачем од ливеног гвожђа, робустан и брзо загревање;13. Н2 систем за грејање на мрежи, да савршено навлажи лемљење и смањи талог од лемљења.
Карактеристике 1 Флук систем:
1. Немачки високофреквентни импулсни вентил за убризгавање да бисте добили драгоцени резултат флукса са малом тачком флукса, садржај чврсте супстанце флукса треба да буде мањи од 10%.Функција детекције заглављивања млазнице флукса је опциона.
2. Конфигурисана је са лежиштем испод млазног вентила да ухвати остатке флукса ради лакшег одржавања.
3. Млазница је постављена на КСИ платформу, тачност понављања и позиционирања може досећи 0,02 мм.
4. Флукс се складишти резервоаром под притиском, уверите се да је притисак стабилан без утицаја количине флукса.
5. Високо прецизни мерач протока притиска се користи за контролу протока и користи се материјал отпоран на корозију.
6. Све пнеуматске компоненте су направљене од јапанског бренда СМЦ.
7. Мерач протока притиска флукса и проток азота се постављају на површину машине за визуелни рад.
8. Спољни хуманизовани дизајн је погодан за рад и подешавање.
9. Аутоматска пумпа за екстракцију марке СМЦ је усвојена како би се осигурало стабилно снабдевање флуксом.

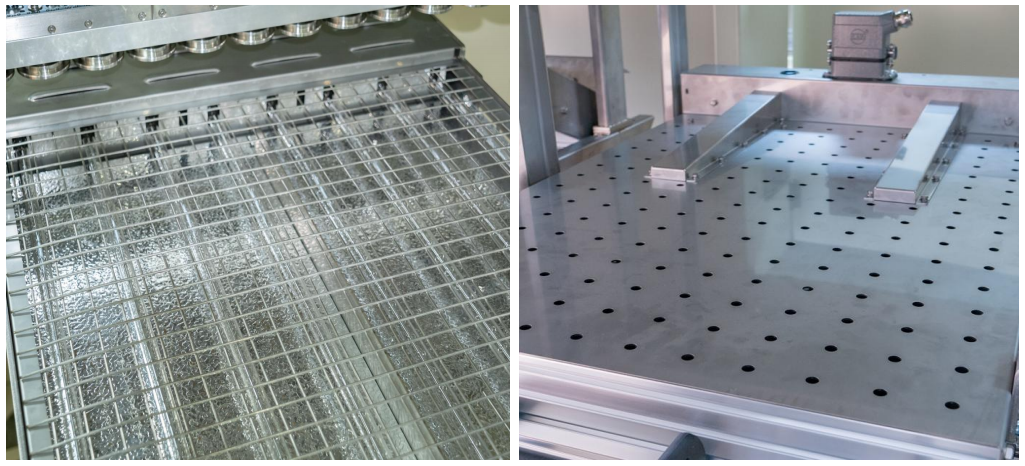

Карактеристике 2 Систем претходног загревања:
1. Доње предгревање је стандардно опремљено у машини, позиција је подесива. ИР грејач на врху, ефикасна и стабилна ИР топлотна проводљивост.
2. Дизајн структура за максимизирање површине предгревања.
3. Свеобухватни дизајн памука високе температуре како би се осигурала стабилност температуре.
4. Делови и мотори који генеришу и топлоту проводе топлоту усвајају врхунске брендове.
5. Дизајн додатака за одржавање.режим одржавања без алата.

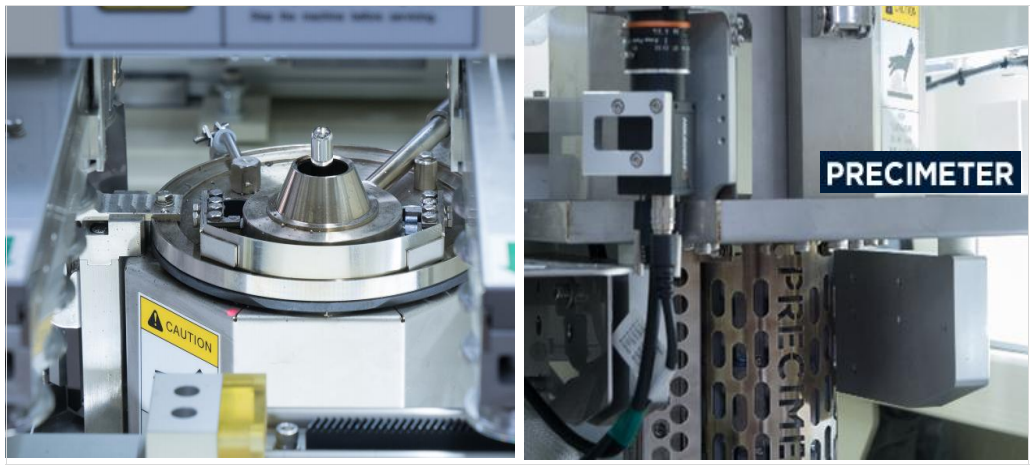

Карактеристике 3 Систем лемљења:
1. Завојница електромагнетне пумпе усваја марку Шведске 'ПРЕЦИМЕТЕР' како би осигурала стабилност и поузданост врха.
2. Температура лемљења, температура Н2, висина таласа, калибрација таласа итд., све се може подесити у софтверу.
3. Лонац за лемљење је направљен од Ти, а не од цурења.Са спољним грејачем од ливеног гвожђа, робусно и брзо загревање.
4. Н2 систем грејања на мрежи, да савршено навлажи лемљење и смањити шљаку лемљења.
5. Најбоља стабилност прскања лима у индустрији.
6. Визуелни надзор и видео у реалном времену могу се сачувати и пратити 900 сати.
7. Визуелно брзо програмирање за побољшање поузданости и ефикасности програмирања
8. КСИЗ платформа се састоји од високо прецизног лаганог спортског модула и серво мотора велике брзине.
9. Сви серво мотори су опремљени редуктором како би се осигурала стабилност.
10. Запечаћен и заштићен, третман против загађења.
11. Омрон магнетни сензор, обезбеди тачније кретање.
12. Стандардно са функцијом аутоматског чишћења млазница, снажно чишћење млазница прахом за чишћење.
13. Учесталост чишћења може се флексибилно подесити.
14. Систем ласерске детекције за висину таласа лемљења (опција).
15. Немачки 'СИЦК' бесконтактни ласерски сензор се користи да би се осигурала тачност мерења, без загађења и мерења грешке (опција).
16. Рационално пројектовање механизма за чишћење и мерење млазница

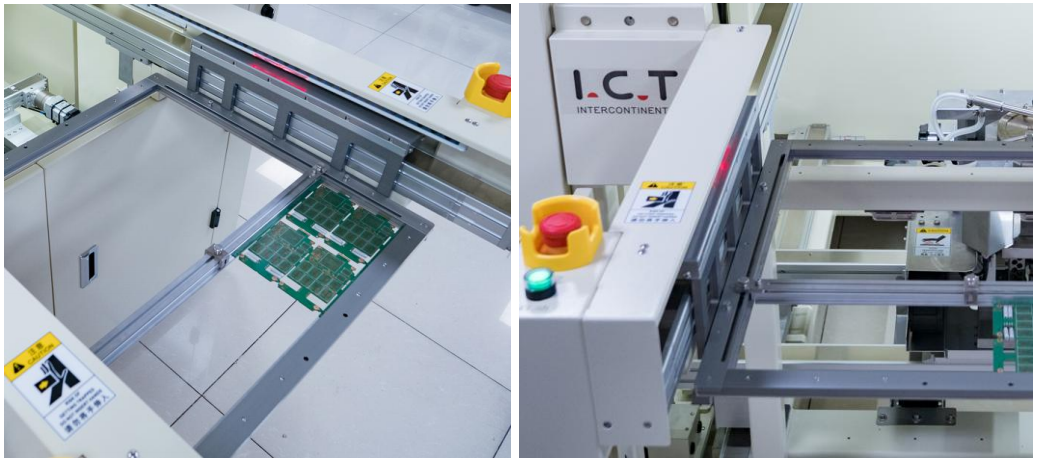

Карактеристике 4 Систем преноса:
1. Посебни профили материјала осигуравају стабилност, а рационалан дизајн осигурава удобност.
2. Преносни модул је састављен од три дела помоћу ваљка.
3. ПЦБА бочна стезаљка и систем горњих стезаљки могу осигурати стабилност плоче.4. Подебљана прилагођена шина, оптерећење од 20 кг.

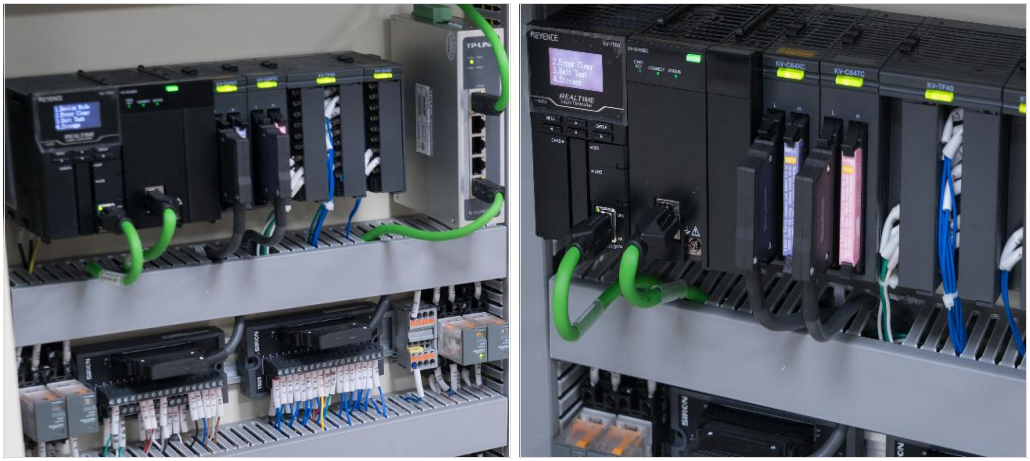

Карактеристике 5 Контролни систем:
1. Кеиенце КВ7500 ПЛЦ+Кеиенце модул врхунски систем управљања магистралом, Осигурајте стабилност и проширивост система.
2. У складу са ЦЕ и другим стандардима.
3. Подно пројектовање Индустрије 4.0.
4. Осигурајте побољшање капацитета, додајте основну контролу модула машине за лемљење и осигурајте стабилност.
5. Примена глобалних висококвалитетних стабилних електричних делова.
6. Цат-6 мрежни кабл, већа брзина комуникације и осетљив одговор

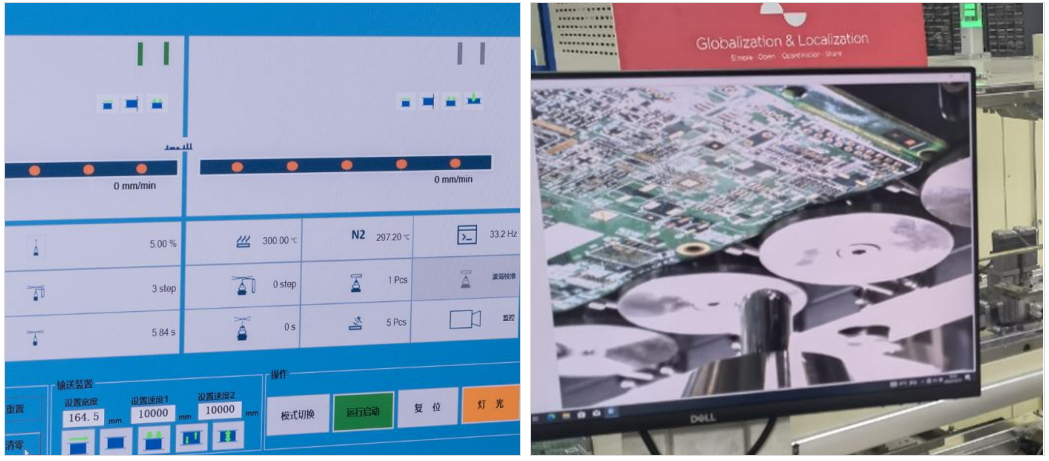

Карактеристике 6 Оперативни систем:
1. Режим вођеног програмирања.
2. ЦЦД функција брзог програмирања.
3. Аутоматска идентификација типа млазнице.
4. Програмирање слике, корекција координата, интелигентна провера координата
5. Визуелизација интерфејса података у реалном времену, Једно дугме пребацивање ЦЦД лемљења интерфејс за праћење у реалном времену.6. Кинески, енглески, јапански, руски и други језици се могу мењати.

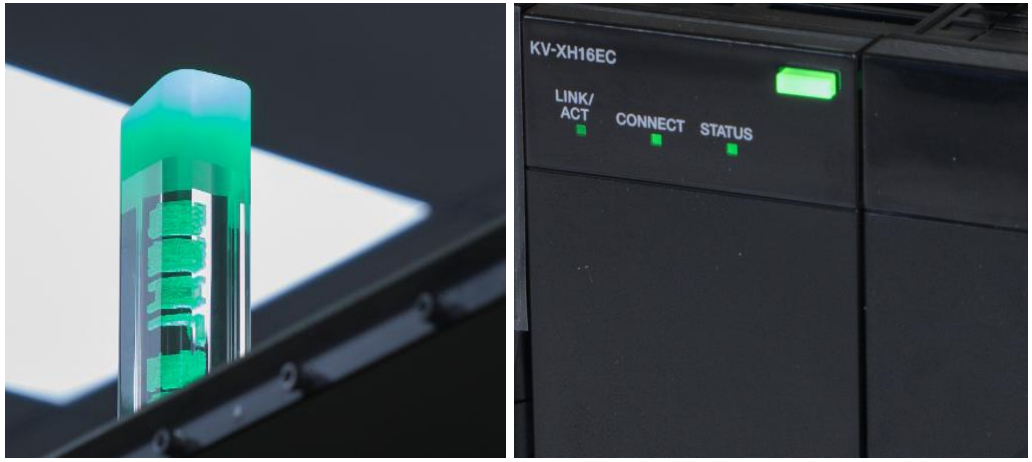

Карактеристике 7 обавештајног система:
1. Стандарди и прилагодљивост МЕС-а, ВИФИ веза, онлајн надоградња софтвера, даљинско управљање, интелигентно.
2. Људски гласовни аларм и прилагодљиво светло аларма.
3. Подаци о лемљењу се могу пратити да би се потврдио процес сваке тачке лемљења.
Офф-лине машина за селективно таласно лемљење | |
Модел | ИЦТ СС430 |
Резервоар за складиштење флукса | 1L |
Флук Суппорт | Флук Аларм, аутоматски |
Спреј млазнице | Немачка млазни вентил (тачкасто и линијско прскање) 1ком |
Величина млазнице за прскање | 130ум (180, 210ум опција) |
Спраи Ранге | 3~8мм |
Брзина прскања | 0~20мм/с |
Брзина кретања млазнице за прскање | 0~400мм/с |
Спраи Прецисион | 0.1мм |
Притисак прскања | 0,05~0,1 МПа |
Режим предгревања | ИР грејање |
Подручје предгревања | Л500мм*В500мм |
Прецизност лемљења | ±0,25 мм |
Надзор лемљења | ЦЦД |
Капацитет лемљења | 12Кг |
Максимална величина ПЦБ-а | 500*500мм |
Максимална величина ПЦБ-а | 60мм |
ПЦБ Тхицкнесс | 0,5-6,0 мм |
ПЦБ Веигхт | <20Кг |
Оперативни систем | Виндовс 10 |
Напајање | 220ВАЦ±10%, 50/60ХЗ |
Димензија | Л1400*В2580*Х1722мм |
Тежина | Приближно: 700 кг |
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
Преглед
ИЦТ СС430 селективно таласно лемљење је опрема високих перформанси развијена и састављена у Кини.
Селективно таласно лемљење је посебан облик таласног лемљења који је измишљен да задовољи развојне захтеве за лемљење компоненти кроз рупе.Углавном је погодан за лемљење компоненти кроз рупе у врхунским електронским производима.
На пример: војни електронски производи, аутомобилска електроника, производи за прекидачко напајање и друге индустрије које захтевају већу поузданост лемљења.ИЦТ оффлине селективно таласно лемљење је опрема високих перформанси развијена и састављена у Кини.за већу флексибилност или вишеталасно лемљење за процесе великог обима.промена производа без застоја чак и у вишеталасним процесима, паралелни процес због раздвајања флукса, предгревања и лемљења, рад до две главе за распршивање, до пет доњих предгревања са опционим горњим конвекцијско грејање, савршено за повезивање са монтажним штандовима и периферијом, повезивање са системима следљивости за контролу процеса.
Карактеристике:
1. ПЦБ плоча фиксирана, платформа за прскање и лемљење се креће;
2. Висок квалитет лемљења, значајно побољшава брзину лемљења;
3. Потпуна контрола рачунара.Сви параметри се могу подесити на ПЦ-у и сачувати у ПЦБ менију, као што су покретна путања, температура лемљења, тип флукса, тип лемљења, температура Н2 итд., најбоља могућност праћења и лако добијање квалитета поновног лемљења;
4. Функција аутоматске калибрације висине таласа, за проверу и калибрацију висине таласа након сваког одређеног ПЦБ-а, како би се одржала веома добра стабилност таласа;
5. Може се надоградити да буде са функцијом позиционирања ознака, да провери тачку ознаке ПЦБ-а након сваког одређеног ПЦБ-а;
6. Стол за кретање са сопственим дизајном са ливеним алуминијумом, лакша тежина са брзом брзином кретања;
7. Панасониц серво мотор и драјвер обезбеђују стабилан, са кугличним вијком и линеарном шином гуилд.лесс буке, стабилно кретање;
8. Са плочом отпорном на прашину изнад стола за кретање, тако да се избегне пад флукса или лемљења да би се оштетио куглични вијак;
9. Млазни вентил пореклом из Немачке је изабран са малом тачком флукса, имајте на уму да садржај чврсте материје флукса треба да буде мањи од 10%;
10. Флукс се складишти резервоаром под притиском, уверите се да је притисак стабилан без утицаја количине флукса;
11. Завојница електромагнетне пумпе усваја немачки увозни бренд како би осигурала стабилност и поузданост врха;12. Лонац за лемљење је направљен од Ти, а не од цурења.Са спољним грејачем од ливеног гвожђа, робустан и брзо загревање;13. Н2 систем за грејање на мрежи, да савршено навлажи лемљење и смањи талог од лемљења.
Карактеристике 1 Флук систем:
1. Немачки високофреквентни импулсни вентил за убризгавање да бисте добили драгоцени резултат флукса са малом тачком флукса, садржај чврсте супстанце флукса треба да буде мањи од 10%.Функција детекције заглављивања млазнице флукса је опциона.
2. Конфигурисана је са лежиштем испод млазног вентила да ухвати остатке флукса ради лакшег одржавања.
3. Млазница је постављена на КСИ платформу, тачност понављања и позиционирања може досећи 0,02 мм.
4. Флукс се складишти резервоаром под притиском, уверите се да је притисак стабилан без утицаја количине флукса.
5. Високо прецизни мерач протока притиска се користи за контролу протока и користи се материјал отпоран на корозију.
6. Све пнеуматске компоненте су направљене од јапанског бренда СМЦ.
7. Мерач протока притиска флукса и проток азота се постављају на површину машине за визуелни рад.
8. Спољни хуманизовани дизајн је погодан за рад и подешавање.
9. Аутоматска пумпа за екстракцију марке СМЦ је усвојена како би се осигурало стабилно снабдевање флуксом.
Карактеристике 2 Систем претходног загревања:
1. Доње предгревање је стандардно опремљено у машини, позиција је подесива. ИР грејач на врху, ефикасна и стабилна ИР топлотна проводљивост.
2. Дизајн структура за максимизирање површине предгревања.
3. Свеобухватни дизајн памука високе температуре како би се осигурала стабилност температуре.
4. Делови и мотори који генеришу и топлоту проводе топлоту усвајају врхунске брендове.
5. Дизајн додатака за одржавање.режим одржавања без алата.
Карактеристике 3 Систем лемљења:
1. Завојница електромагнетне пумпе усваја марку Шведске 'ПРЕЦИМЕТЕР' како би осигурала стабилност и поузданост врха.
2. Температура лемљења, температура Н2, висина таласа, калибрација таласа итд., све се може подесити у софтверу.
3. Лонац за лемљење је направљен од Ти, а не од цурења.Са спољним грејачем од ливеног гвожђа, робусно и брзо загревање.
4. Н2 систем грејања на мрежи, да савршено навлажи лемљење и смањити шљаку лемљења.
5. Најбоља стабилност прскања лима у индустрији.
6. Визуелни надзор и видео у реалном времену могу се сачувати и пратити 900 сати.
7. Визуелно брзо програмирање за побољшање поузданости и ефикасности програмирања
8. КСИЗ платформа се састоји од високо прецизног лаганог спортског модула и серво мотора велике брзине.
9. Сви серво мотори су опремљени редуктором како би се осигурала стабилност.
10. Запечаћен и заштићен, третман против загађења.
11. Омрон магнетни сензор, обезбеди тачније кретање.
12. Стандардно са функцијом аутоматског чишћења млазница, снажно чишћење млазница прахом за чишћење.
13. Учесталост чишћења може се флексибилно подесити.
14. Систем ласерске детекције за висину таласа лемљења (опција).
15. Немачки 'СИЦК' бесконтактни ласерски сензор се користи да би се осигурала тачност мерења, без загађења и мерења грешке (опција).
16. Рационално пројектовање механизма за чишћење и мерење млазница
Карактеристике 4 Систем преноса:
1. Посебни профили материјала осигуравају стабилност, а рационалан дизајн осигурава удобност.
2. Преносни модул је састављен од три дела помоћу ваљка.
3. ПЦБА бочна стезаљка и систем горњих стезаљки могу осигурати стабилност плоче.4. Подебљана прилагођена шина, оптерећење од 20 кг.
Карактеристике 5 Контролни систем:
1. Кеиенце КВ7500 ПЛЦ+Кеиенце модул врхунски систем управљања магистралом, Осигурајте стабилност и проширивост система.
2. У складу са ЦЕ и другим стандардима.
3. Подно пројектовање Индустрије 4.0.
4. Осигурајте побољшање капацитета, додајте основну контролу модула машине за лемљење и осигурајте стабилност.
5. Примена глобалних висококвалитетних стабилних електричних делова.
6. Цат-6 мрежни кабл, већа брзина комуникације и осетљив одговор
Карактеристике 6 Оперативни систем:
1. Режим вођеног програмирања.
2. ЦЦД функција брзог програмирања.
3. Аутоматска идентификација типа млазнице.
4. Програмирање слике, корекција координата, интелигентна провера координата
5. Визуелизација интерфејса података у реалном времену, Једно дугме пребацивање ЦЦД лемљења интерфејс за праћење у реалном времену.6. Кинески, енглески, јапански, руски и други језици се могу мењати.
Карактеристике 7 обавештајног система:
1. Стандарди и прилагодљивост МЕС-а, ВИФИ веза, онлајн надоградња софтвера, даљинско управљање, интелигентно.
2. Људски гласовни аларм и прилагодљиво светло аларма.
3. Подаци о лемљењу се могу пратити да би се потврдио процес сваке тачке лемљења.
Офф-лине машина за селективно таласно лемљење | |
Модел | ИЦТ СС430 |
Резервоар за складиштење флукса | 1L |
Флук Суппорт | Флук Аларм, аутоматски |
Спреј млазнице | Немачка млазни вентил (тачкасто и линијско прскање) 1ком |
Величина млазнице за прскање | 130ум (180, 210ум опција) |
Спраи Ранге | 3~8мм |
Брзина прскања | 0~20мм/с |
Брзина кретања млазнице за прскање | 0~400мм/с |
Спраи Прецисион | 0.1мм |
Притисак прскања | 0,05~0,1 МПа |
Режим предгревања | ИР грејање |
Подручје предгревања | Л500мм*В500мм |
Прецизност лемљења | ±0,25 мм |
Надзор лемљења | ЦЦД |
Капацитет лемљења | 12Кг |
Максимална величина ПЦБ-а | 500*500мм |
Максимална величина ПЦБ-а | 60мм |
ПЦБ Тхицкнесс | 0,5-6,0 мм |
ПЦБ Веигхт | <20Кг |
Оперативни систем | Виндовс 10 |
Напајање | 220ВАЦ±10%, 50/60ХЗ |
Димензија | Л1400*В2580*Х1722мм |
Тежина | Приближно: 700 кг |
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
ИЦТ - Наша компанија
О ИКТ:
ИЦТ је водећи добављач решења за планирање фабрике.Имамо 3 фабрике у потпуном власништву, које пружају професионалне консултације и услуге за глобалне купце.Имамо више од 22 године целокупних електронских решења.Не само да обезбеђујемо комплетан сет опреме, већ пружамо и комплетан спектар техничке подршке и услуга, и дајемо клијентима разумније професионалне савете.Помажемо многим купцима да оснују фабрике за ЛЕД, ТВ, мобилне телефоне, ДВБ, ЕМС и друге индустрије широм света.Треба да поставимо фабрике у ЛЕД, ТВ, мобилним телефонима, ДВБ, ЕМС и другим индустријама широм света.Ми смо од поверења.
Изложба
ИЦТ - Наша компанија
О ИКТ:
ИЦТ је водећи добављач решења за планирање фабрике.Имамо 3 фабрике у потпуном власништву, које пружају професионалне консултације и услуге за глобалне купце.Имамо више од 22 године целокупних електронских решења.Не само да обезбеђујемо комплетан сет опреме, већ пружамо и комплетан спектар техничке подршке и услуга, и дајемо клијентима разумније професионалне савете.Помажемо многим купцима да оснују фабрике за ЛЕД, ТВ, мобилне телефоне, ДВБ, ЕМС и друге индустрије широм света.Треба да поставимо фабрике у ЛЕД, ТВ, мобилним телефонима, ДВБ, ЕМС и другим индустријама широм света.Ми смо од поверења.
Изложба
За фабричко подешавање СМТ-а можемо да урадимо за вас:
1. Пружамо потпуно СМТ решење за вас
2. Пружамо основну технологију са нашом опремом
3. Пружамо најпрофесионалнију техничку услугу
4. Имамо богато искуство у подешавању СМТ фабрике
5. Можемо да решимо свако питање о СМТ
За фабричко подешавање СМТ-а можемо да урадимо за вас:
1. Пружамо потпуно СМТ решење за вас
2. Пружамо основну технологију са нашом опремом
3. Пружамо најпрофесионалнију техничку услугу
4. Имамо богато искуство у подешавању СМТ фабрике
5. Можемо да решимо свако питање о СМТ
ФАК:
П: Шта је офф-лине машина за селективно таласно лемљење?
О: Офф-лине машина за селективно таласно лемљење је специјализована опрема за лемљење дизајнирана за прецизно лемљење одређених компоненти или подручја на штампаним плочама (ПЦБ).Нуди контролисана решења за лемљење, обезбеђујући висококвалитетне резултате.
П: Како се офф-лине машина за селективно лемљење таласима разликује од других метода лемљења?
О: Офф-лине машине за селективно лемљење таласом, за разлику од традиционалног таласног лемљења, прецизно циљају специфичне области лемљења или компоненте на ПЦБ-у.Ово резултира смањеним дефектима лемљења и побољшаном контролом квалитета, што га чини идеалним избором за сложене задатке монтаже.
П: Које су предности коришћења офф-лине машине за селективно лемљење таласима у производњи електронике?
О: Офф-лине машине за селективно лемљење таласом пружају предности као што су побољшана прецизност лемљења, смањена прерада и могућност прецизног лемљења осетљивих компоненти.Ове предности доприносе побољшању ефикасности производње и квалитету производа.
ФАК:
П: Шта је офф-лине машина за селективно таласно лемљење?
О: Офф-лине машина за селективно таласно лемљење је специјализована опрема за лемљење дизајнирана за прецизно лемљење одређених компоненти или подручја на штампаним плочама (ПЦБ).Нуди контролисана решења за лемљење, обезбеђујући висококвалитетне резултате.
П: Како се офф-лине машина за селективно лемљење таласима разликује од других метода лемљења?
О: Офф-лине машине за селективно лемљење таласом, за разлику од традиционалног таласног лемљења, прецизно циљају специфичне области лемљења или компоненте на ПЦБ-у.Ово резултира смањеним дефектима лемљења и побољшаном контролом квалитета, што га чини идеалним избором за сложене задатке монтаже.
П: Које су предности коришћења офф-лине машине за селективно лемљење таласима у производњи електронике?
О: Офф-лине машине за селективно лемљење таласом пружају предности као што су побољшана прецизност лемљења, смањена прерада и могућност прецизног лемљења осетљивих компоненти.Ове предности доприносе побољшању ефикасности производње и квалитету производа.
