ИЦТ-СС550
I.C.T
| Количина: | |
|---|---|
| Он-лине селективна машина за лемљење таласа
Машина за селективно таласно лемљење, коју је развио и саставио ИЦТ у Кини, је уређај врхунских перформанси дизајниран за флексибилне процесе лемљења великог обима. Одликује се јединственим дизајном где ПЦБ остаје фиксиран док се платформа за распршивање и лемљење креће, обезбеђујући ефикасно и стабилно заваривање.
Машином у потпуности управља ПЦ, омогућавајући корисницима да подесе и сачувају параметре као што су путање кретања, температура лемљења и тип флукса, обезбеђујући одличну следљивост и поновљив квалитет. Његов модуларни СМЕМА онлајн транспорт подржава различите конфигурације производних линија. Са аутоматском калибрацијом висине таласа и позиционирањем ЦЦД ознаке, одржава високу прецизност. ИЦТ, са преко 25 година искуства, пружа поуздана решења за преко 1600 купаца у 72 земље, што ову машину чини избором од поверења за производњу ПЦБ-а и аутомобилске електронике.
| Листа опреме ДИП линије
Машина за селективно таласно лемљење има најсавременији систем флукса за прецизну примену. Користи високофреквентни пулсни ињекциони вентил за испоруку малих, уједначених тачака флукса са садржајем чврсте супстанце испод 10%, обезбеђујући оптималне резултате флукса. Резервоар под притиском одржава стабилан притисак протока без обзира на употребу, док тацна испод млазног вентила сакупља остатке ради лакшег одржавања. Млазница, постављена на КСИ платформу са поновљивошћу од 0,02 мм и јапанским СМЦ пнеуматским компонентама, пружа поуздане и ефикасне перформансе.
Систем предгревања је дизајниран да побољша ефикасност заваривања уз робусну поставку. Укључује стандардно доње предгревање и подесиви ИР грејач на врху за ефикасно, стабилно провођење топлоте. Структура максимизира област предгревања, а свестрани памук на високим температурама обезбеђује константне температуре. Са деловима врхунског бренда који генеришу топлоту и дизајном додатака за одржавање без алата, нуди сервис без муке за несметану производњу.
Систем лемљења пружа врхунске перформансе са напредном технологијом. Електромагнетна пумпа обезбеђује стабилност и поузданост врха лемљења, док софтвер контролише температуру лема, температуру Н2, висину таласа и калибрацију. Титанијумски лонац за лемљење, у комбинацији са грејачем од ливеног гвожђа, спречава цурење и брзо се загрева. Н2 систем за грејање на мрежи побољшава влажење и смањује таложење, обезбеђујући висококвалитетне лемне спојеве.
Систем преноса нуди издржљивост и стабилност за беспрекоран рад. Направљен од специјалних профила материјала и промишљеног дизајна, укључује троделни ваљкасти модул и ПЦБА систем бочних/горњих стезаљки за причвршћивање плоча. Подебљана прилагођена шина подржава оптерећење од 20 кг, са независном контролом сваке транспортне области коју покрећу јапански мотори и пнеуматика, обезбеђујући прецизно кретање без судара.
Контролни систем пружа поуздане и прошириве перформансе. Поседује врхунски систем управљања магистралом ПЛЦ+ модула усклађен са ЦЕ и Индустри 4.0 стандардима, повећавајући капацитет и стабилност. Опремљен глобалним висококвалитетним електричним деловима и Цат-6 мрежним кабловима, обезбеђује брзу комуникацију и рад са брзим одзивом, што га чини чврстом основом за машину.
Оперативни систем побољшава употребљивост интуитивним дизајном. Нуди режим вођеног програмирања са ЦЦД брзим програмирањем и аутоматском идентификацијом млазница за ефикасност. Програмирање слике омогућава корекцију и верификацију координата, док интерфејс за визуелизацију података у реалном времену омогућава пребацивање на ЦЦД лемљење једним дугметом. Доступан на више језика као што су кинески, енглески и јапански, одговара глобалној публици.
| Спецификација
| Он-лине селективна машина за лемљење таласа | ||||
| Модел | ИЦТ СС540 | ИЦТ СС550 | ИЦТ СС550П1 | ИЦТ СС550П2 |
| Он-лине Модулар | Спреј + предгревање и лемљење | Спреј + предгревање + лемљење | Спреј + предгревање + лемљење + лемљење | Спреј + предгревање + лемљење + лемљење+ лемљење |
| Систем за лемљење | ||||
| Количина млазнице | 1 | 1 | 2 | 3 |
| Количина посуде за лемљење | 1 сет | 1 сет | 2 сет | 3 сет |
| Двоструки пот (опција) | Н / А | Опција | Опција | Опција |
| Солдер Пот Повер | 2.35кв | 2.35кв | 4.70кв | 7.05кв |
| Флук Систем | ||||
| Резервоар за складиштење флукса | 1L | 1L | 2L | 2L |
| Подршка за флукс | Аларм флукса, аутоматски | |||
| Млазница за прскање | Немачка млазни вентил (тачкасто и линијско прскање) 1 сет | |||
| Величина млазнице за прскање | 130ум (180ум, 210ум опција) | |||
| Брзина прскања | 0 ~ 20мм / с | |||
| Брзина кретања млазнице за прскање | 0 ~ 400мм / с | |||
| Систем за предгревање | ||||
| Режим загревања | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР |
| Подручје загревања | Л500*В500мм | Л500*В500мм | Л500*В500мм | Л500*В500мм |
| Зона предгревања | Горњи топли ваздух: 2, доњи ИР: 1 | |||
| Доња снага предгревања | Мак.12кв | |||
| Врхунска снага предгревања | Мак.6кв | |||
| Време загревања | Приближно 15 мин (подешавање 150℃) | |||
| Контролни режим | ПЦ+ПЛЦ | |||
| Транспортни систем | ||||
| Величина ПЦБ-а (са држачем) | 120*60~500*500мм | |||
| ПЦБ Реплацемент | Онлине | |||
| Горњи зазор ПЦБ-а | 120мм | |||
| Транспортна висина | 900 ± 20 мм | |||
| Транспорт ширина | 60 ~ 500мм | |||
| Димензија: мм | Л1850*В1850*Х1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Тежина | Приближно: 800 кг | Приближно: 1200 кг | Приближно: 1300 кг | Приближно: 1500 кг |
| Листа опреме ДИП линије
Наша ДИП производна линија нуди напредне алате за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована ДИП линија укључује ДИП линију за уметање за прецизно постављање компоненти, пуњач таласа за несметан улазак ПЦБ-а, таласни уређај за уклањање таласа за безбедан излазак и линију за монтажу траке за завршне провере. Ова висококвалитетна ПЦБ ДИП производна линија осигурава стабилан рад, поуздано ТХТ уметање и исплативу монтажу, задовољавајући различите потребе индустрије. Са модуларним дизајном и глобалном подршком од стране ИЦТ-а, повећава продуктивност за задатке кроз рупе.
| Видео о успеху купаца

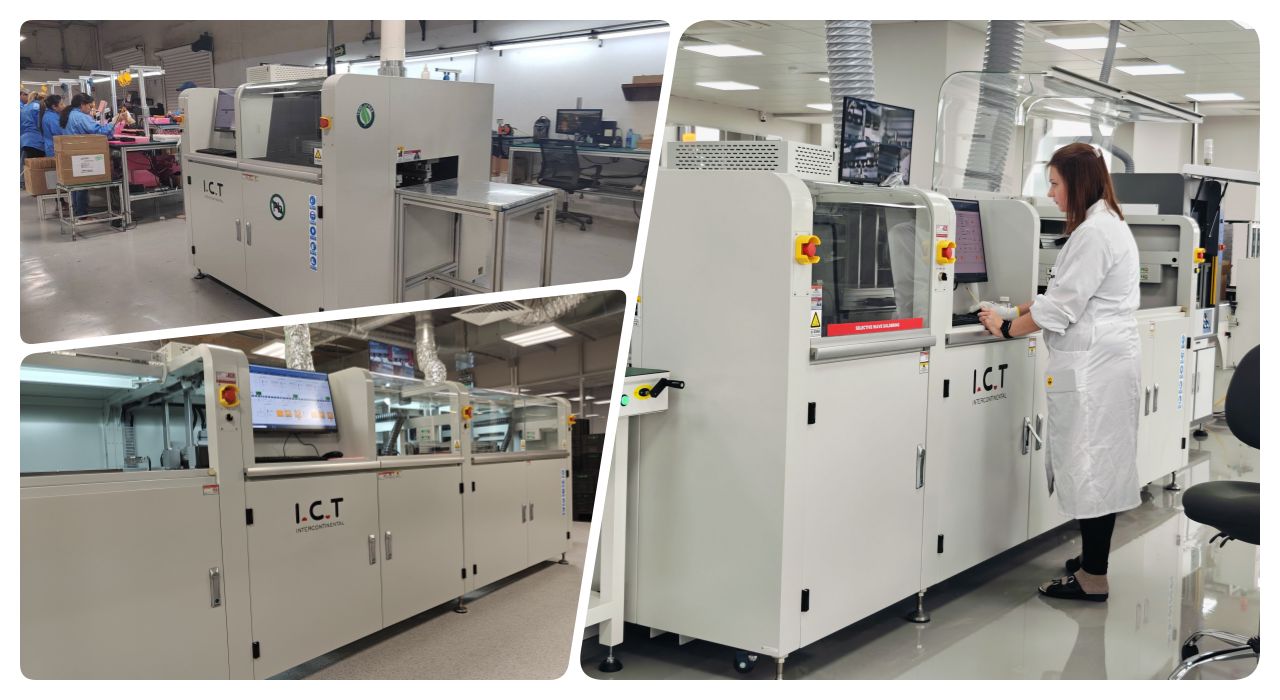

Године 2024. ИЦТ инжењери су отпутовали у Европу да обезбеде постпродајне услуге за компанију за аутомобилске батерије, приказујући машину за селективно таласно лемљење СС550 са 4-цилиндричним демонстрацијом селективног лемљења. Видео је истакао стабилну калибрацију таласа машине и висококвалитетне лемне спојеве. Крајњи производ клијента, компоненте аутомобилских батерија, био је јасно приказан, показујући како је опрема побољшала ефикасност и квалитет производње. Професионалне услуге ИЦТ-а и перформансе машина заслужиле су високе похвале, одражавајући нашу глобалну снагу подршке.
| Професионалне услуге и обука
ИЦТ нуди свеобухватну услугу и обуку како би осигурао безбрижност корисника. Наше услуге укључују инсталацију опреме, одржавање и техничку подршку, са инжењерима који пружају упутства на лицу места прилагођена вашим потребама. Обука обухвата рад, подешавања параметара и решавање проблема за брзо савладавање. Такође пружамо даљинску помоћ и редовне савете за оптимизацију како бисмо се прилагодили променама у производњи. Са 25 година стручности, ИЦТ је посвећен изградњи дугорочних партнерстава и побољшању ваше ефикасности.
| Похвала купаца
Купци високо хвале ИЦТ инжењере за њихов професионализам и брзе одговоре. Ефикасно заваривање машине и стабилне перформансе су широко цењене као кључна производна средства. Наше пажљиво паковање обезбеђује сигурну испоруку, док брзо решавање проблема осваја доследно признање, јачајући поверење купаца у ИКТ
| Индустријски сертификати
ИЦТ поседује међународне сертификате као што су ЦЕ, РоХС и ИСО9001, што потврђује да наша опрема испуњава глобалне стандарде безбедности и квалитета. Такође поседујемо више патената, који показују иновације у технологији селективног лемљења. Ови акредитиви одражавају посвећеност ИЦТ-а квалитету и поверењу купаца.
| О ИЦТ компанији и фабрици
ИЦТ је водећа компанија са сопственим истраживањем и развојем и производњом, која запошљава велики тим који је брзо растао последњих година. Опслужујемо преко 1600 купаца у 72 земље, уз подршку фабрике са строгим процесима тестирања и робусним системом управљања квалитетом. Са 25 година искуства, ИЦТ наставља са иновацијама, испоручујући поуздана решења за глобалну индустрију производње електронике.
