ИЦТ-Л10 | Висококвалитетне пећи за рефлукс за СМТ машину за лемљење са фабричком ценом

Учешће у:

ИЦТ-Л10 | Висококвалитетне пећи за рефлукс за СМТ машину за лемљење са фабричком ценом

а. Брзо и равномерно грејање у свим зонама.
б. Прецизна контрола температуре обезбеђује стабилно лемљење.
ц. Корисничко сучеље поједностављује рад.
д. Дизајн који штеди енергију смањује потрошњу енергије.
е. Компактан отисак одговара различитим производним линијама.
ф. ЦЕ, РоХС, ИСО9001 сертификован за осигурање квалитета.
г. ИКТ подршка пружа професионалне смернице и услуге.

Модел:
ИЦТ-Л10
Марка:
I.C.T

Статус доступности:

Количина:



Упитајте Додај у корпу

| Преглед висококвалитетне пећнице Л10 серије Л

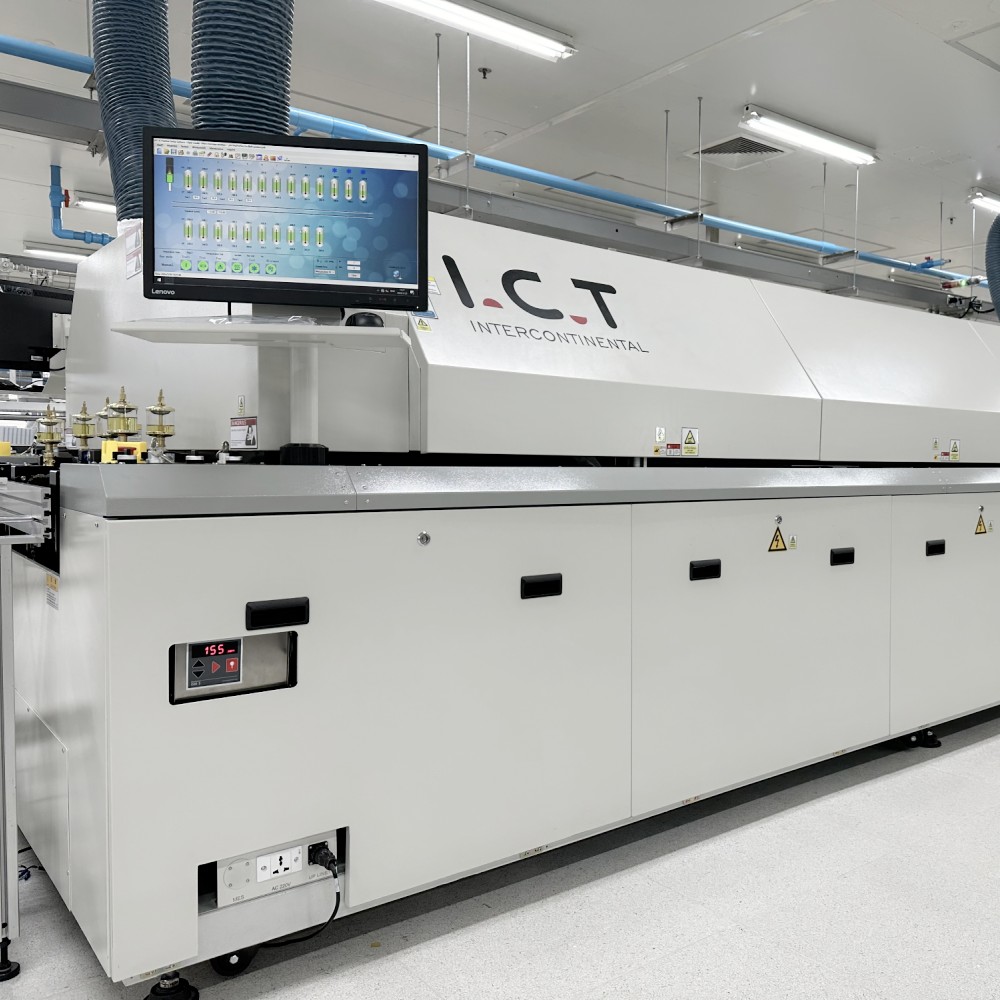

Л10 Рефлов пећница је поуздано решење за прецизно СМТ лемљење. Дизајниран за високоефикасну монтажу ПЦБ-а, обезбеђује равномерно загревање и одличне резултате лемљења. Његов интуитивни интерфејс, дизајн који штеди енергију и компактан отисак чине га идеалним за мале и велике производне линије. Уз професионалну подршку, инсталацију и обуку ИЦТ-а, Л10 обезбеђује доследан квалитет, бржу производњу и ниже трошкове одржавања, што га чини врхунским избором за светске произвођаче електронике.

| Значајка

Прецизна контрола температуре

Л10 Рефлов Рефлов користи ПИД+ССР контролу за ±1°Ц тачност у свим зонама грејања. Независна регулација горње и доње зоне омогућава бесконачно подешавање брзине, идеално за различите потребе лемљења ПЦБ-а. Високоефикасни грејачи и алуминијумско-цинк плоче обезбеђују брз топлотни опоравак и равномерну дистрибуцију топлоте. Овај систем подржава сложене профиле лемљења, погодне за потрошачку електронику, аутомобилске делове и друге апликације високог стандарда, обезбеђујући доследан квалитет лемљења.

Ефикасан систем грејања

Функција Рефлов Рефлов 01

Опремљен висококвалитетним грејним модулима, Л10 постиже брзо загревање и оптималну уједначеност топлоте. Дуготрајни грејачи високе осетљивости минимизирају топлотну инерцију, док напредни систем протока ваздуха обезбеђује равномерно загревање свих штампаних плоча. Као пећница за рефлукс врућег ваздуха без олова, смањује потрошњу енергије уз одржавање одличних перформанси лемљења, што је чини савршеном за производњу малих и средњих количина.

Стабилан транспортни систем

Функција Рефлов Рефлов 02

Л10 транспортни систем користи мрежасти појас у комбинацији са шинама за вођење, који стално подржава ПЦБ различитих величина. Затезање опруге спречава клизање каиша, док контрола брзине затворене петље одржава одступање унутар ±2%. Опционе дупле шине и централни носачи омогућавају смештај различитих производних поставки. Ово обезбеђује глатко и поуздано кретање ПЦБ-а кроз све зоне грејања, минимизирајући дефекте и застоје.

| Спецификација пећи за рефлов СМТ

Модел	Л8	Л10
Димензија (ДШВ)мм	5000к1300к1530	5800к1300к1530
Тежина	Прибл. 2100КГ	Прибл. 2315КГ
Број грејних зона	Горе8/Боттом8	Горе10/Боттом10
Дужина грејних зона	3110мм	3892мм
Подешавање ширине шине	Ручно подешавање (Опција: Аутоматско)
Запремина издувних гасова	10М3/мин*2 Издува
Систем управљања	ПЛЦ+Цомпутер
Метод контроле температуре	ПИД + ССР
Трансмиссион Агент	Ланац + мрежа
Потребно је електрично напајање	5-жични систем 3П, Н, ПЕ 380 ВАЦ ± 5%, 50 Хз. Остали напони на захтев
Снага за загревање	64КВ	80КВ
Потрошња енергије	10КВ	12КВ
Време загревања	Приближно 25 минута
Темп. Опсег подешавања	Собна темп.-- 300°Ц
Висина транспортера	900+/-20мм
Опсег брзине транспортера	300~2000 мм/ми
Фиксна шинска страна	Предња фиксирана (опција: фиксна позади)
Метод хлађења	Мотор са принудним ваздухом и вентилатор (Стандардно)

| Листа опреме СМТ линије

СМТ линија

Наша производна линија високог квалитета ПЦБА садржи напредну опрему за ефикасно и прецизно састављање ПЦБ-а. Потпуно аутоматизована СМТ линија укључује утоваривач, аутоматски штампач за прецизно наношење пасте за лемљење, машину за хватање и постављање за прецизно постављање компоненти, рефлов пећ за поуздано лемљење и АОИ систем за темељну инспекцију дефеката. Ова висококвалитетна производна линија ПЦБА обезбеђује несметан рад, високу поузданост и јефтину СМТ монтажу, испуњавајући различите захтеве индустрије.

1 СМТ линија са СМТ машином 02

Назив производа	Сврха у СМТ линији
ПЦБ утоваривач	Аутоматски учитава голе ПЦБ-ове на линију.
Лелдер пастени штампач	Тачно штампа пасту за лемљење на ПЦБ плочицама.
Изаберите и пласирајте машину	Прецизно монтира компоненте на ПЦБ.
Рефровати пећ	Топи лем и формира чврсте спојеве.
АОИ машина	Проверава лемне спојеве и дефекте постављања.
СПИ Мацхине	Проверава висину и квалитет пасте за лемљење.
Опрема за сљедивост	Записује и прати производне податке: машина за ласерско обележавање/ монтажа етикета /инкџет штампач

| Видео о успеху купаца

Наш клијент из Узбекистана посетио је ИЦТ фабрику да прегледа комплетну СМТ производну линију коју су купили. Посета је укључивала врхунску опрему као што је Л10 Рефлов пећница, ДЕЦАН С1 машина за подизање и постављање, 5151 штампач, АОИ АИ-5146, НГ/ОК утоваривач, трака за монтажу, миксер пасте за лемљење и расхладни орман за лемну пасту. Похвалили су доследан квалитет лемљења, несметан рад машине и наше професионално вођење на лицу места, потврђујући ИЦТ поуздана и СМТ решења високих перформанси.

| Професионална обука и подршка

ИЦТ пружа свеобухватну обуку и подршку за сву опрему, укључујући пећницу за рефлов Л10. Наши инжењери воде клијенте кроз инсталацију, рад и одржавање, обезбеђујући несметан почетак производње. Нудимо прилагођена решења, даљинску подршку и брзе одговоре на питања, помажући клијентима да максимизирају ефикасност опреме и минимизирају застоје. Наша професионална услуга гарантује поуздан дугорочан рад и задовољство клијената.

СМТ штампач пасте за лемљење 206

| Похвала купаца

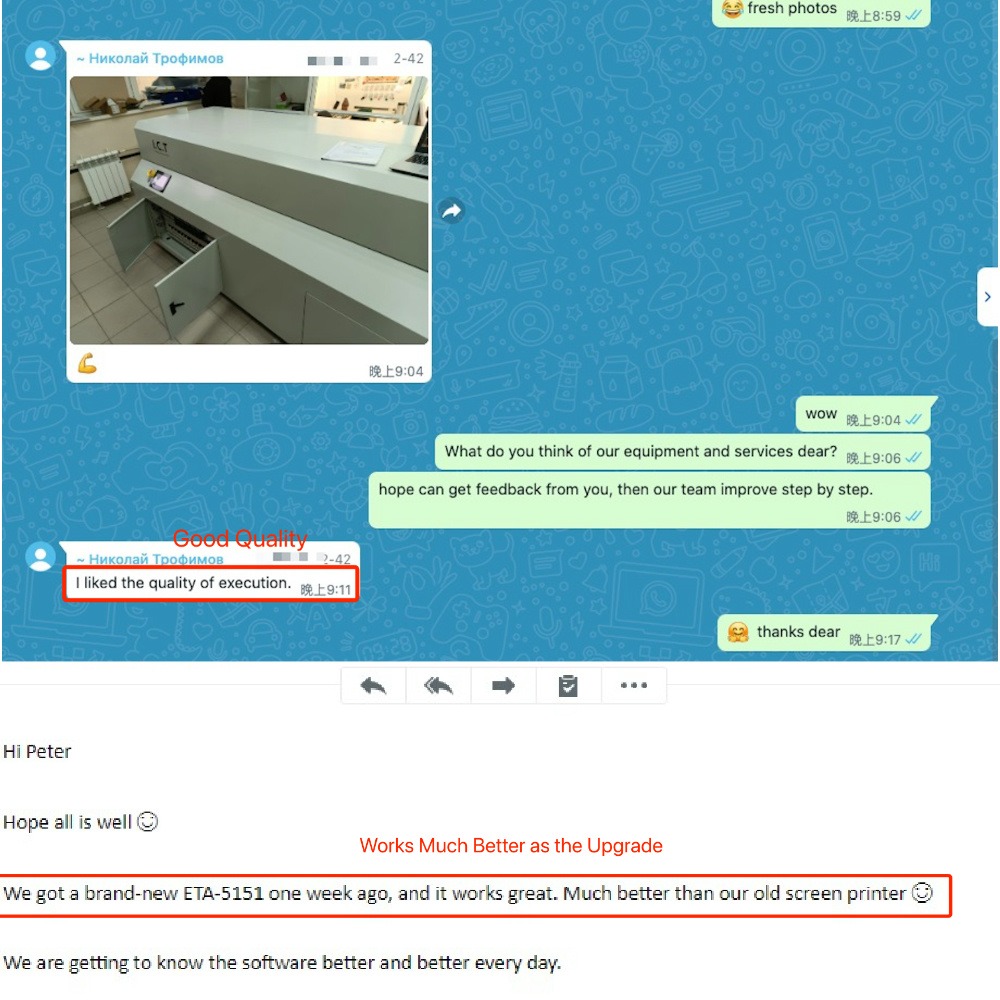

Клијенти цене професионализам и посвећеност ИЦТ инжењера, поуздане перформансе наших рефлов рерни, пажљиво паковање за испоруку и наш брзи одговор на упите. Многи купци истичу нашу ефикасну подршку за инсталацију и доследно техничко упутство, обезбеђујући несметан и продуктиван рад СМТ линије.

好评1

| Наш сертификат

ИЦТ производи, укључујући Л10 Рефлов Рефлов, имају ЦЕ, РоХС и ИСО9001 сертификате, као и патентирану технологију. Ови сертификати гарантују усклађеност са међународним стандардима квалитета и безбедности, пружајући клијентима поверење у поузданост, перформансе и издржљивост.

证书1

| О ИКТ-у и нашој фабрици

ИЦТ има сопствене Р&Д и производне погоне са великом радном снагом и брзим растом током последњих година. Пружамо услуге клијентима широм више земаља широм света, пружајући професионална СМТ решења. Наша фабрика прати строге процедуре тестирања и системе управљања квалитетом, осигуравајући да сваки производ испуњава високе стандарде. Са великим искуством и свеобухватном подршком, ИЦТ је поуздан партнер за производњу електронике широм света.

工厂1

ФАК:

П: Шта је машина за рефлов пећницу?

О: У СМТ (Сурфаце Моунт Тецхнологи), машина за рефлов пећ је суштинска компонента која се користи за лемљење електронских компоненти на штампане плоче (ПЦБ). Прецизно загрева пасту за лемљење, омогућавајући јој да се топи и створи сигурне везе, што је основни корак у процесу склапања електронике.

П: Како функционише машина за прелијевање?

О: Машина за прелијевање ради тако што постепено подиже температуру да би се отопила паста за лемљење на ПЦБ-има. Овај контролисани процес грејања ствара поуздане везе за лемљење између компоненти и ПЦБ-а, обезбеђујући функционалност и издржљивост електронских склопова.

П: Који су кораци у процесу рефлов?

О: Процес поновног прелијевања у СМТ-у укључује неколико кључних корака, укључујући претходно загревање, прелијевање пасте за лемљење и хлађење. Претходно загревање припрема склоп за лемљење, рефлов пасте за лемљење ствара везе, а хлађење учвршћује лемне спојеве, што резултира завршеним електронским склопом.

П: Која је разлика између пећнице за рефлов и машине за лемљење на таласима?

О: Рефлов пећи и машине за лемљење на таласе служе различитим потребама за лемљење у СМТ. Рефлов пећи се користе за компоненте за површинску монтажу, загревање пасте за лемљење за стварање прецизних веза. Машине за лемљење таласом, с друге стране, користе се за компоненте кроз рупе, користећи талас растопљеног лема за лемљење доње стране ПЦБ-а. Свака метода се бави различитим захтевима за склапање у производњи електронике.
