ИЦТ-ОФМ серија
I.C.T
| Количина: | |
|---|---|

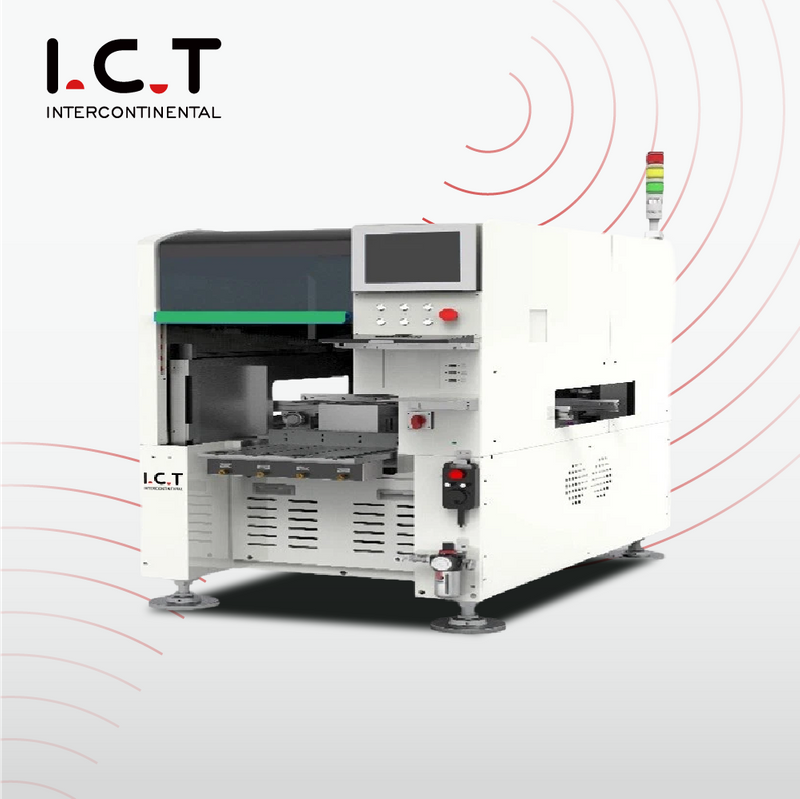

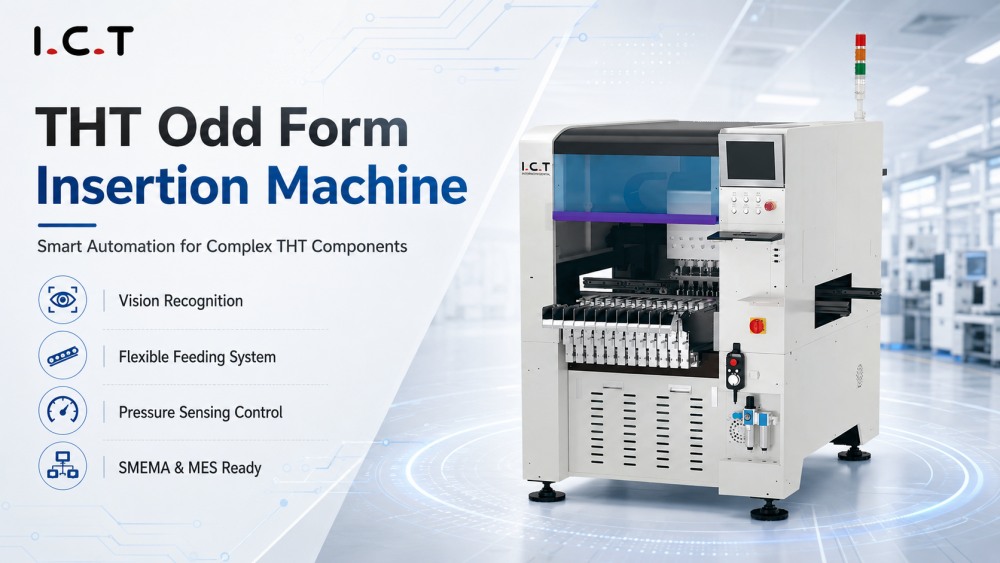

ИЦТ машина за уметање чудног облика је дизајнирана за ТХТ и ДИП производне линије којима је потребно аутоматско уметање неправилних компоненти. Може да рукује конекторима, прекидачима, утичницама, трансформаторима, калемовима, портовима, кондензаторима, отпорницима, ИЦ, РАМ-ом и другим деловима специјалног облика. Машина користи модуларни дизајн, интелигентни оперативни интерфејс, управљање библиотеком компоненти, дизајн уграђеног фидера, идентификацију поларитета, детекцију притиска и софтверско управљање подацима. У поређењу са ручним уметањем, помаже у смањењу рада, избегавању обрнутог уметања, побољшава конзистентност уметања и подржава већу ефикасност производње. ОФМ серија укључује моделе ОФМ-4 и ОФМ-6, са 4 или 6 глава за уметање за различите потребе производног капацитета.
| Карактеристике производа

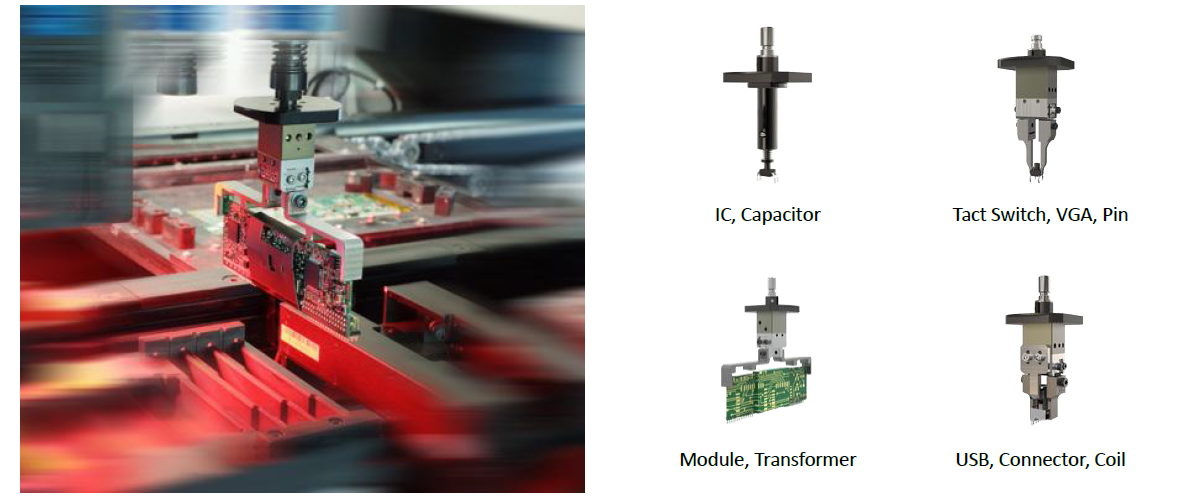

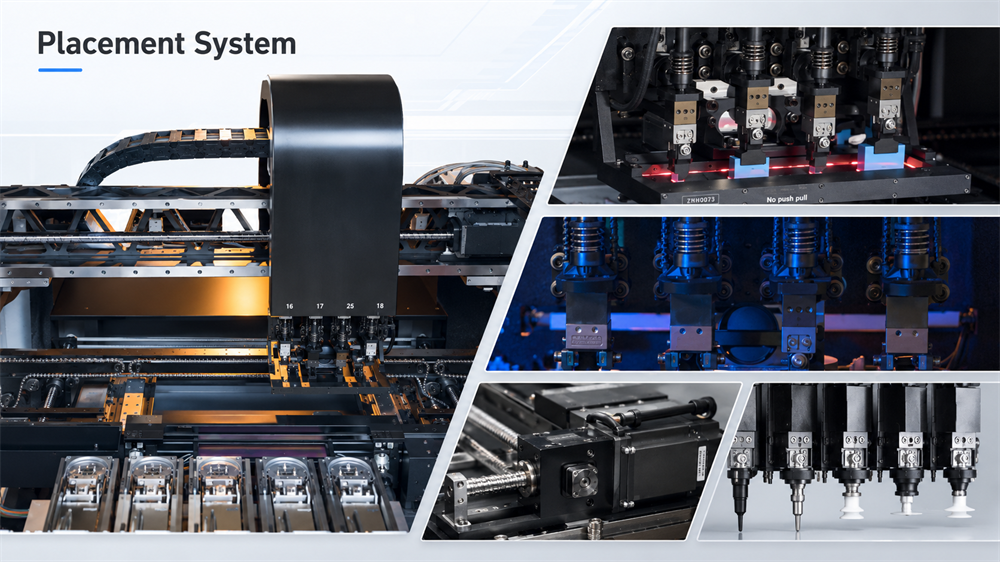

Систем постављања је основни део ове машине за уметање чудних облика. Користи главу велике брзине, структуру кугличног завртња, угаони ротациони мотор и затворену петљу контролу висине уметања како би подржао прецизно уметање компоненти. Ин-лине камера високе прецизности и систем алгоритама могу да идентификују различите облике компоненти пре уметања, помажући машини да рукује сложенијим деловима у стварној производњи. ИЦТ такође користи систем контроле притиска током процеса уметања осе З. Ово помаже машини да идентификује статус игле и безбедније контролише ефективну висину уметања. За посебне компоненте, покретни део и млазница се могу прилагодити на основу стварног типа компоненте Купца.

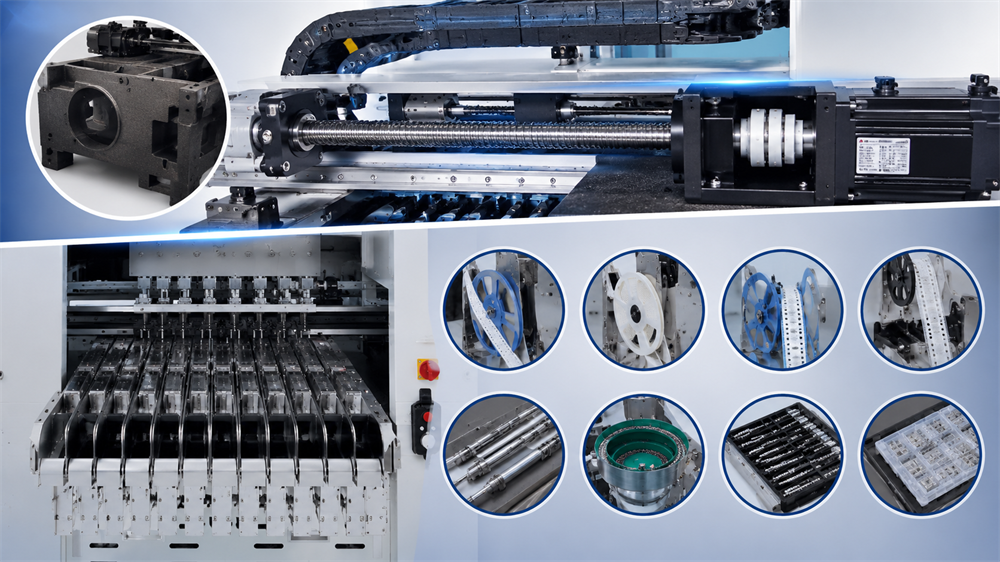

Систем возача користи делове за ливење да би машина била стабилна током кретања великом брзином. Оса КСИ усваја серво моторе и кугличне завртње високог нивоа, који помажу у побољшању тачности уметања и дугорочне стабилности у раду. Висококвалитетни покретни делови подржавају континуирану производњу и смањују вибрације током рада. Систем за храњење користи стабилну банку за храњење, а двострана доводна банка је опциона за већи капацитет храњења. Брзи плуг-ин интерфејс чини инсталацију улагача лакшом, док дизајн жлеба водилице помаже у одржавању прецизности увлачења. Ова напредна машина за уметање необичних облика може да подржи аксијалну траку, радијалну траку, радијалну траку од 90°, додаваче за цеви, чиније и тацне, дајући фабрикама већу флексибилност за мешовиту производњу компоненти.

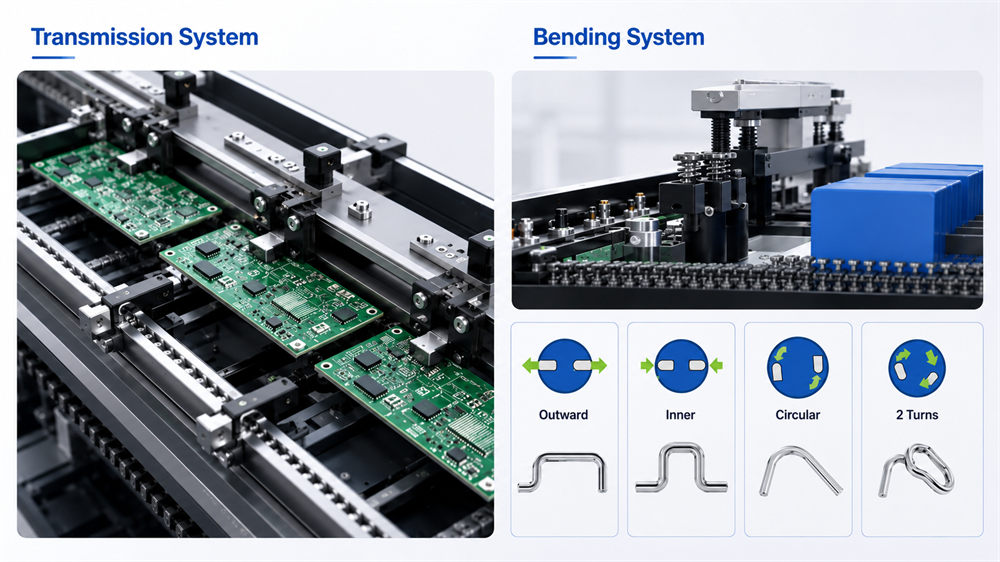

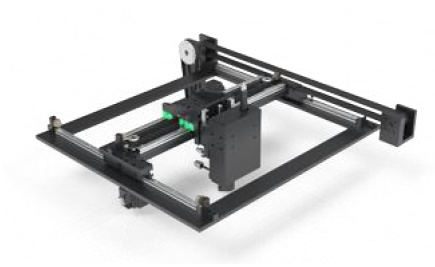

Систем преноса користи тростепени дизајн транспортера за смањење улазног и излазног времена ПЦБ-а. Високо прецизан сто за подршку ПЦБ-а помаже да плоча буде стабилна током уметања, док бочна стезаљка и систем горње стеге држе ПЦБА чврсто. Ово је важно јер делови непарног облика могу захтевати силу уметања, а померање плоче може утицати на квалитет уметања. Опциони систем савијања може формирати проводнике након уметања у складу са потребама процеса. Подржава савијање према споља, унутрашње савијање, савијање под кружним углом и савијање у 2 окрета. Иако функција савијања може смањити ефикасност рада машине, може помоћи у спречавању лабавих компоненти и подржати стабилнији квалитет лемљења низводно.

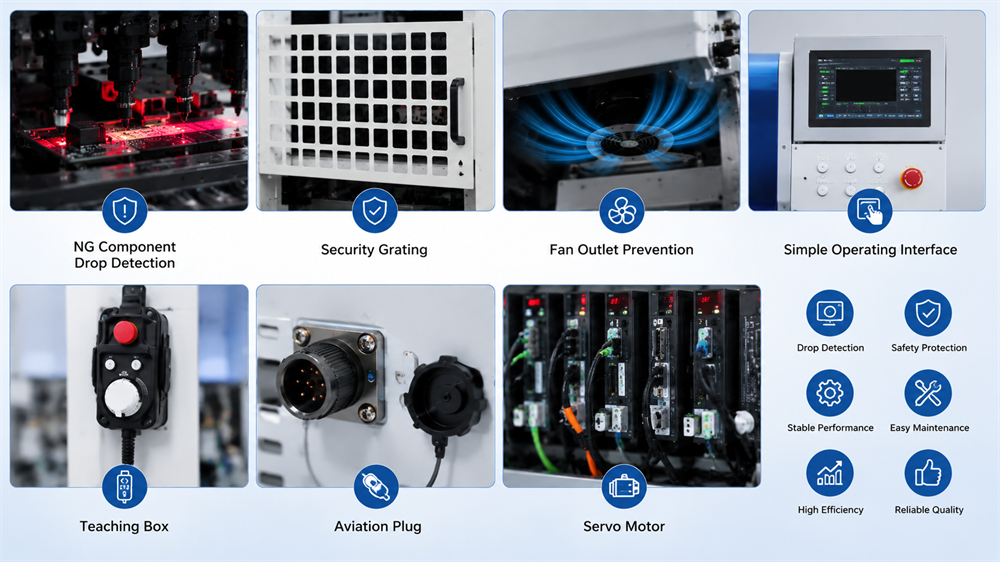

ИЦТ ОФМ серија укључује неколико практичних функција за сигурнију и лакшу производњу. Машина може да подржи детекцију пада компоненти НГ, сигурносне решетке, спречавање излаза вентилатора, једноставан радни интерфејс, кутију за учење, утикач за ваздухопловство и дизајн серво мотора. Интелигентни интерфејс олакшава техничарима свакодневни рад, док библиотека компоненти омогућава брзо позивање унапред подешених информација о компонентама. Машина такође подржава управљање подацима како би се смањиле људске грешке. Са управљањем софтвером Индустри 4.0, даљинским надзором, СМЕМА и МЕС везом, машина за уметање чудних облика може се повезати са модерним системима за управљање производњом ПЦБ склопова.
| Спецификација
| Спецификација | ОФМ-4 | ОФМ-6 |
|---|---|---|
| Уметните главу | 4 | 6 |
| Феедер Банк | Сингле Сиде | Доубле Сиде |
| Макс. Улаз фидера (радијална трака) | 12 | 24 |
| Тип хранилице | Аксијална трака, радијална трака, радијална трака 90°, цев, чинија, фидер | Аксијална трака, радијална трака, радијална трака 90°, цев, чинија, фидер |
| Максимална величина компоненте | φ50 (35*35) мм | φ50 (35*35) мм |
| Висина компоненте | ≤35мм | ≤40мм |
| Цомпонент Пицк | Млазница / Стезаљка | Млазница / Стезаљка |
| Инсерт Спеед | 0.7С | 0.7С |
| Инсерт Аццураци | ± 0,05 мм | ± 0,05 мм |
| Инсерт Повер | ≤98Н | ≤29,4Н |
| Цомпонент Типе | Конектор, прекидач, утичница, трансформатор, калем, порт, кондензатор, отпорник, ИЦ, РАМ, итд. | Конектор, прекидач, утичница, трансформатор, калем, порт, кондензатор, отпорник, ИЦ, РАМ, итд. |
| Величина ПЦБ-а (Д*Ш) | 70* 70 ~ 410* 500 мм | 70* 70 ~ 410* 500 мм |
| Транспортни простор (врх) | 35мм | 40мм |
| Транспортни простор (доле) | 20мм | 20мм |
| Макс. ПЦБ Веигхт | 5КГ | 5КГ |
| Дебљина ПЦБ-а | 0.6~2мм | 0.6~2мм |
| Бочна ширина укључене ПЦБ-а | ≥5мм | ≥5мм |
| ПЦБ је фиксиран | Подизање серво мотора + стезање цилиндра | Подизање серво мотора + стезање цилиндра |
| Транспорт Типе | Ланац, 3 секције | Ланац, 3 секције |
| Правац транспорта | Л до Р (Р до Л) | Л до Р (Р до Л) |
| Транспорт Видтх Адјуст | Ауто | Ауто |
| Транспортна висина | 900 ± 20 мм | 900 ± 20 мм |
| Инсертион Бент Леад Модуле | Опција | Опција |
| СМЕМА & МЕС веза | Стандардни | Стандардни |
| ПЦБ Марк ЦЦД | 1 | 1 |
| Цомпонент ЦЦД | 4 | 3 |
| Оперативни систем | Виндовс | Виндовс |
| Снабдевање ваздухом | 0,5-0,65МПа | 0,5-0,65МПа |
| Максимална снага | 6.5Кв | 6.5Кв |
| Рун Повер | 3.5Кв | 3.5Кв |
| Димензија | 1300* 1700* 2000 мм | 1450* 1750* 2100мм |
| Тежина | 1650КГ | 1700КГ |
*ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед могу бити ажурирани без посебних обавештења. Ако је другачије, пратите нову листу
| Листа опреме ДИП линије

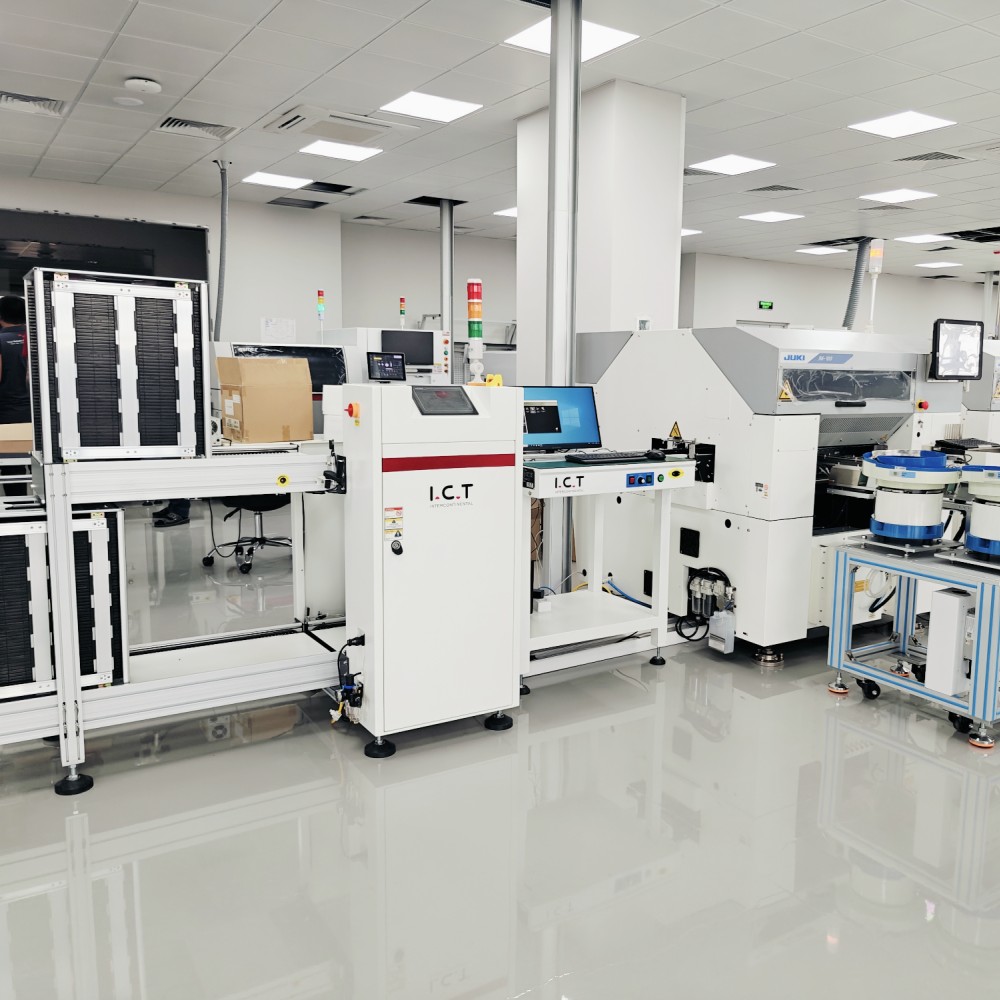

ИЦТ може да интегрише машину за уметање компоненти чудног облика у комплетну ДИП производну линију. Повезана опрема укључује линије за ручно уметање, машине за аутоматско уметање, машине за лемљење на таласе, машине за селективно лемљење, ДИП АОИ, ПЦБ транспортере, утовариваче, истовариваче, станице за поправку, роботе за лемљење и подршку за функционално тестирање. У типичном ДИП процесу, СМТ плоче прво завршавају производњу за површинску монтажу, а затим прелазе на уметање ТХТ компоненти, лемљење, инспекцију, поправку и завршну монтажу. Машина за постављање необичне форме може да замени део рада ручног уметања за сложене компоненте које се споро или нестабилно убацују ручно. ИЦТ може дизајнирати пуну линију на основу типа компоненте, величине ПЦБ-а, циљаног капацитета, фабричког изгледа и методе лемљења.
| Назив производа | Намена у ДИП линији |
|---|---|
| ПЦБ СМТ линија | Фул-ауто СМТ монтажна линија кључ у руке |
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Проверава унутрашњи квалитет лема и скривене недостатке у ТХТ компонентама. | |
| Линија монтаже на каишеву | Неометано транспортује ПЦБ-е кроз ДИП линију за ефикасну монтажу и инспекцију. |
| Видео о успеху купаца
Почетком децембра, ИЦТ купац из Мађарске посетио је нашу фабрику ради машинског прихватања њихове прилагођене потпуно аутоматске ТХТ линије за уметање. Овај пројекат је дизајниран за аутоматизовану монтажу ПЦБ-а кроз рупе и укључивао је машину за уметање чудног облика, машину за лемљење ИЦТ-Ацраб таласа и ДИП АОИ машину за инспекцију. Током процеса фабричког прихватања, ИЦТ инжењери су тестирали везу машине, перформансе уметања компоненти, процес лемљења таласом, функцију инспекције и целокупни рад линије. Купац је пажљиво проверио опрему и разговарао о детаљима производње са нашим инжењерским тимом. Овај пројекат показује како ИЦТ подржава клијенте са прилагођеним ДИП решењима за аутоматизацију, од избора машина и дизајна линије до тестирања, обуке и финалне припреме производње.
| Свеобухватна сервисна подршка
ИЦТ подржава купце од раног планирања процеса до стабилне производње. Пре испоруке, наш тим проверава конфигурацију машине, примену фидера, дизајн млазнице, транспорт ПЦБ-а, препознавање компоненти, сензор притиска, безбедносну функцију, електрични систем и стање паковања. Током сервиса на лицу места или на даљину, ИКТ инжењери помажу у повезивању машине за уметање чудног облика са машинама узводно и низводно, као што су линије за ручно уметање, транспортери, машине за лемљење таласом, АОИ и станице за поправку. Обука обухвата радни интерфејс, инсталацију фидера, коришћење библиотеке компоненти, подешавање програма, проверу камере, контролу притиска, тестирање уметања, коришћење модула за савијање, свакодневно одржавање и решавање проблема. Ова подршка помаже клијентима да смање грешке при подешавању и брже започну производњу.
| Шта кажу клијенти
Купци често дају позитивне повратне информације о ИЦТ инжењерима јер они јасно објашњавају процес и помажу у решавању стварних проблема производње током подешавања машине. Такође цене стабилну структуру машине, флексибилне опције за убацивање, прилагођене млазнице и подршку за различите компоненте чудног облика. За отпрему у иностранство, ИЦТ користи јаку извозну амбалажу за заштиту опреме током транспорта на велике удаљености. Када купци имају питања о тестирању компоненти, подешавању фидера, прецизности уметања, подешавањима софтвера или линијској вези, наши продајни и технички тимови брзо реагују и прате све док се проблем не реши. Ова подршка даје клијентима више самопоуздања када пређу са ручног уметања на аутоматизовану ТХТ производњу.
| Сертификати и стандарди
ИЦТ се фокусира на контролу квалитета за СМТ и ДИП линијску опрему. Наша компанија ради са производима и системима подржаним ЦЕ, РоХС, ИСО9001, патентима и другим документима о квалитету. За машину за аутоматско уметање за монтажу ПЦБ-а, контрола квалитета укључује стабилност рама машине, серво кретање, тачност кугличног завртња, препознавање камере, прецизност фидера, подударање млазница, стезање ПЦБ-а, сензор притиска, стабилност транспорта, безбедносну заштиту и софтверску контролу. Пре испоруке, свака машина пролази кроз механичку инспекцију, електрично тестирање, тестирање функције и преглед паковања. Стабилно уметање директно утиче на квалитет лемљења, резултате инспекције и поузданост финалног производа, тако да ИЦТ обраћа пажњу и на квалитет опреме и на детаље процеса пројекта.
