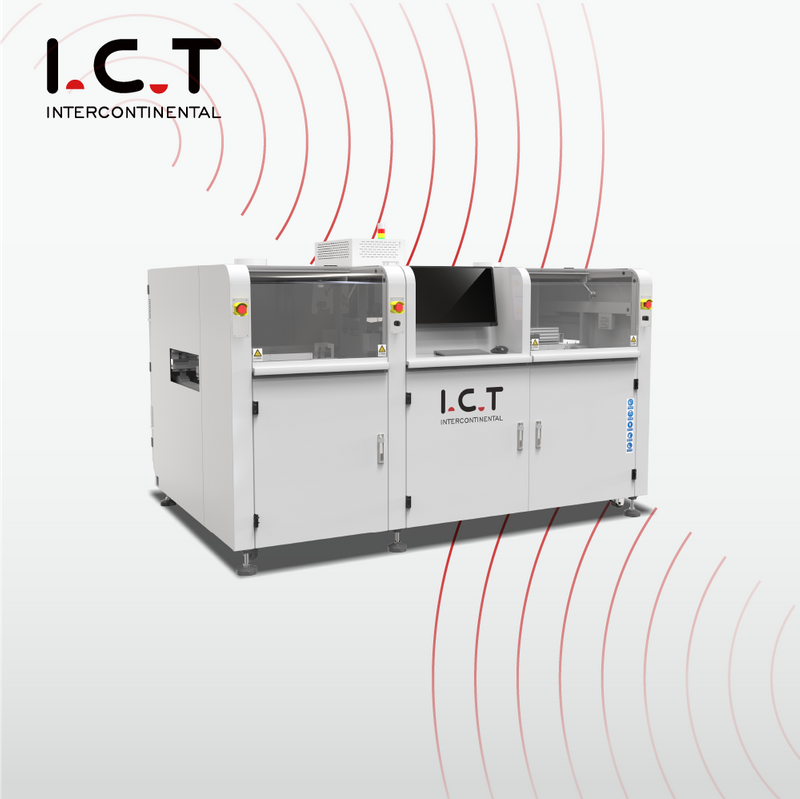

ИЦТ-СС550
I.C.T
Статус доступности: | |
---|---|
Количина: | |
Селективно таласно лемљење је посебан облик таласног лемљења који је измишљен да задовољи развојне захтеве за лемљење компоненти кроз рупе.Углавном је погодан за лемљење компоненти кроз рупе у врхунским електронским производима.На пример: војни електронски производи, аутомобилска електроника, производи за прекидачко напајање и друге индустрије које захтевају већу поузданост лемљења.ИЦТ онлајн селективно таласно лемљење је опрема високих перформанси развијена и састављена у Кини.За већу флексибилност или вишеталасно лемљење за процесе великог обима.Паралелни процес због раздвајања флукса, предгревања и лемљења, рад до две главе за прскање, до пет доњих предгревања са горњим конвекцијским грејањем, савршен за повезивање са монтажним штандовима и периферијом, повезивање са системима следљивости за контролу процеса.
ИЦТ СС540/ СС550 онлајн селективно таласно лемљење је опрема високих перформанси развијена и састављена у Кини.
ИЦТ-СС540
ИЦТ-СС550
1. ПЦБ плоча фиксирана, платформа за прскање и лемљење се креће;
2. Висок квалитет лемљења, значајно побољшава брзину лемљења;
3. Модуларни дизајн СМЕМА онлајн транспорта, подршка купцима за флексибилно формирање линија;
4. Потпуна контрола рачунара.Сви параметри се могу подесити на ПЦ-у и сачувати у ПЦБ менију, као што су покретна путања, температура лемљења, тип флукса, тип лемљења, температура Н2 итд., најбоља могућност праћења и лако добијање квалитета поновног лемљења;
5. Функција аутоматске калибрације висине таласа, за проверу и калибрацију висине таласа након сваког одређеног ПЦБ-а, како би се одржала веома добра стабилност таласа;
6. Функција позиционирања ЦЦД ознаке, за проверу тачке ознаке ПЦБ-а након сваког одређеног ПЦБ-а;
7. Стол за кретање са сопственим дизајном са ливеним алуминијумом, лакша тежина са брзом брзином кретања;
8. Панасониц серво мотор и драјвер обезбеђују стабилан, са кугличним вијком и линеарном шином, мање буке, стабилно кретање;
9. Са плочом отпорном на прашину изнад стола за кретање, тако да се избегне пад флукса или лемљења да оштети куглични вијак;
10. Млазни вентил пореклом из Немачке је изабран са малом тачком флукса, имајте на уму да садржај чврсте материје флукса треба да буде мањи од 10%;
11. Флукс се складишти резервоаром под притиском, уверите се да је притисак стабилан без утицаја количине флукса;
12. Завојница електромагнетне пумпе усваја немачки увозни бренд како би осигурала стабилност и поузданост врха;13. Лонац за лемљење је направљен од нерђајућег челика са антикорозивним премазом, без цурења, такође се може користити легура титанијума према захтевима купаца;
14. Са спољним грејачем од ливеног гвожђа, робусно и брзо загревање;
15. Н2 систем грејања на мрежи, да савршено навлажи лемљење и смањи шљаку лемљења;16. Са ваљком од нерђајућег челика за транспортер, није носив

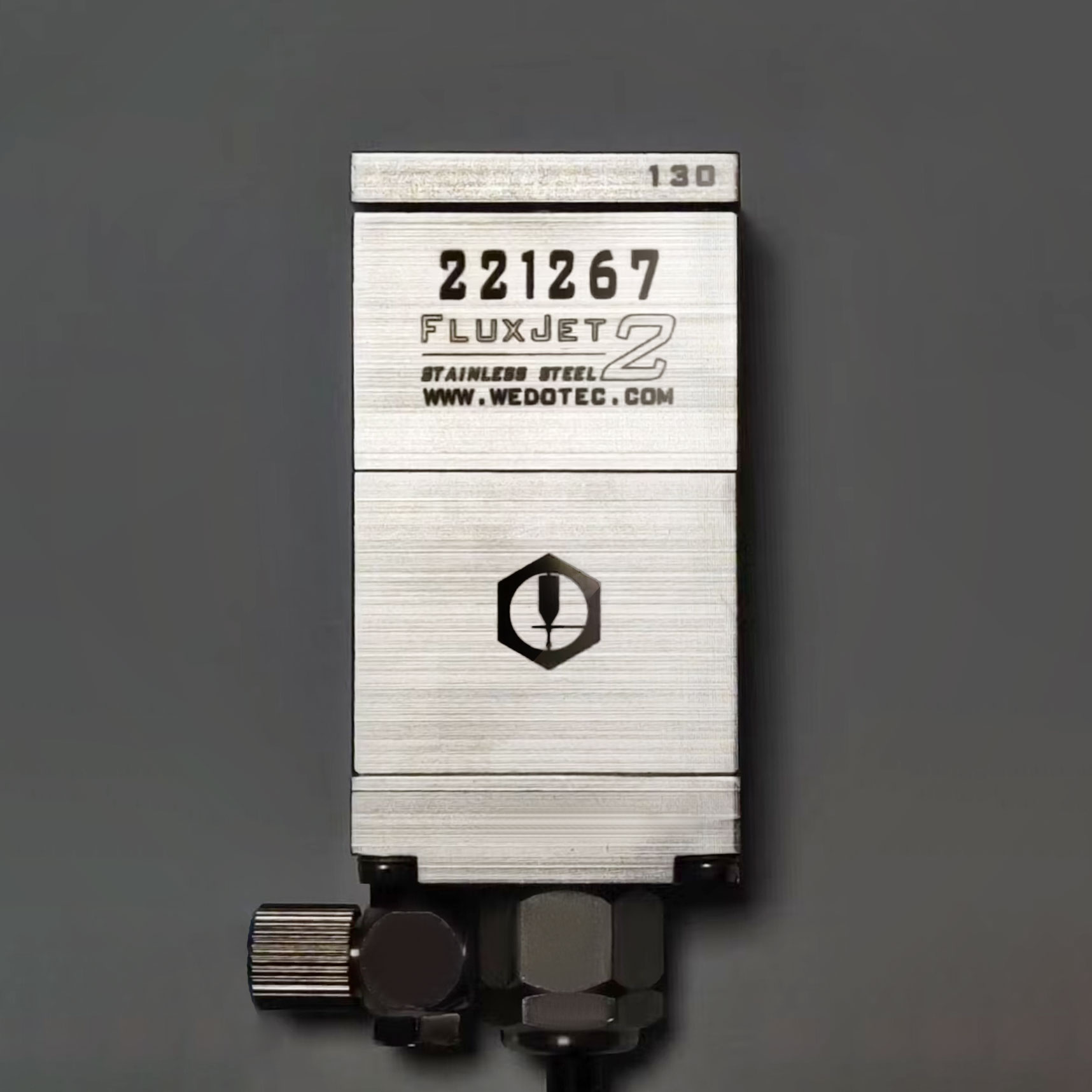

Карактеристике 1 Флук систем:
1. Немачки високофреквентни импулсни вентил за убризгавање да бисте добили драгоцени резултат флукса са малом тачком флукса, садржај чврсте супстанце флукса треба да буде мањи од 10%.Функција детекције заглављивања млазнице флукса је опциона.
2. Конфигурација је са лежиштем испод млазног вентила за хватање остатака флукса ради лакшег одржавања.
3. Млазница је монтирана на КСИ платформу, тачност понављања и позиционирања може досећи 0,02 мм.

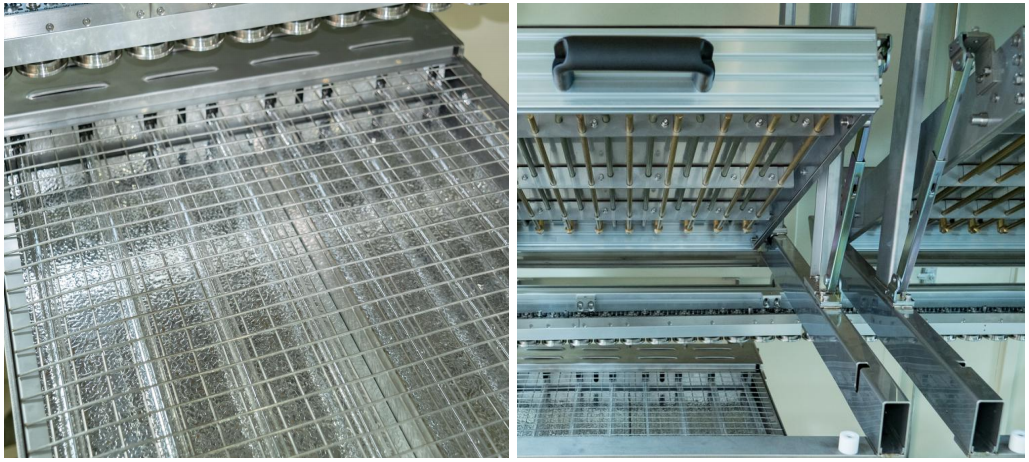

Карактеристике 2 Систем претходног загревања:
1. Машина је стандардно опремљена доњим ИР предгревањем, а подручје предгревања се може подесити;врхунско предгревање топлог ваздуха, инфрацрвено грејање Спровођење је ефикасно и стабилно.
2. Дизајн структура за максимизирање површине предгревања.
3. Свеобухватни дизајн памука високе температуре како би се осигурала стабилност температуре.
4. Делови и мотори који генеришу и топлоту проводе топлоту усвајају врхунске брендове.
5. Дизајн додатака за одржавање, режим одржавања без алата.

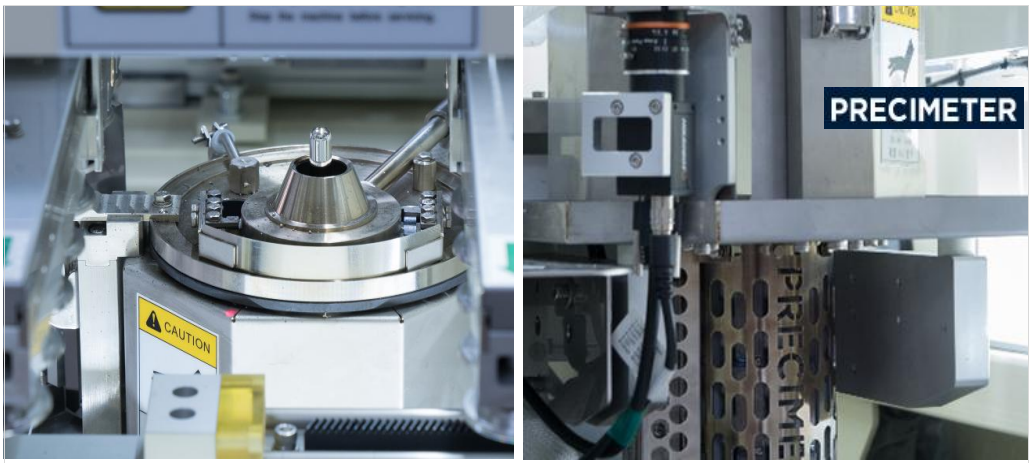

Карактеристике 3 Систем лемљења:
1. Завојница електромагнетне пумпе усваја бренд Шведске 'ПРЕЦИМЕТЕР' како би осигурала стабилност и поузданост врха.
2. Температура лемљења, температура Н2, висина таласа, калибрација таласа итд., све се може подесити у софтверу.
3. Лонац за лемљење је направљен од нерђајућег челика са антикорозивним премазом, без цурења.Са спољним грејачем од ливеног гвожђа, робусно и брзо загревање.
4. Н2 систем за грејање на мрежи, да савршено навлажи лемљење и смањи талог од лемљења.

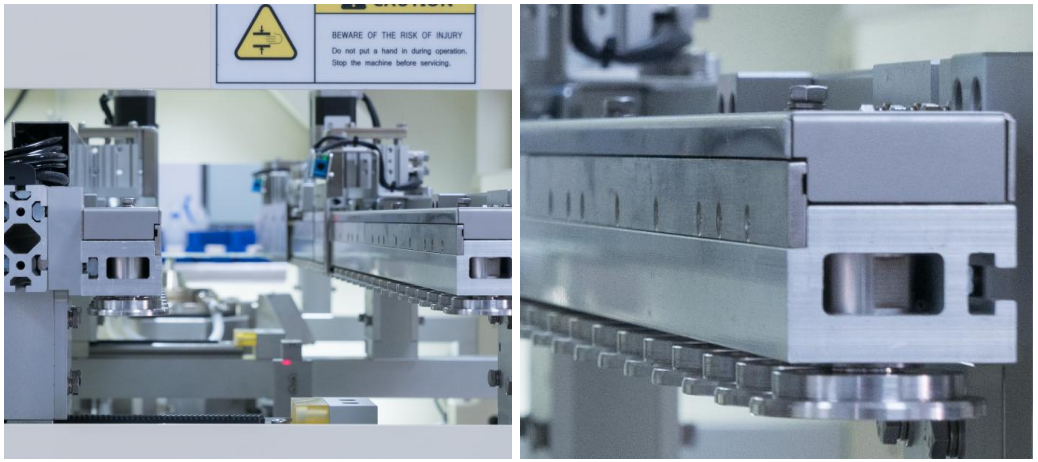

Карактеристике 4 Систем преноса:
1. Посебни профили материјала осигуравају стабилност, а рационалан дизајн осигурава удобност.
2. Преносни модул се састоји од ваљка.
3. ПЦБА бочна стезаљка и систем горњих стезаљки могу осигурати стабилност плоче.
4. Подебљана прилагођена шина, оптерећење од 20 кг.

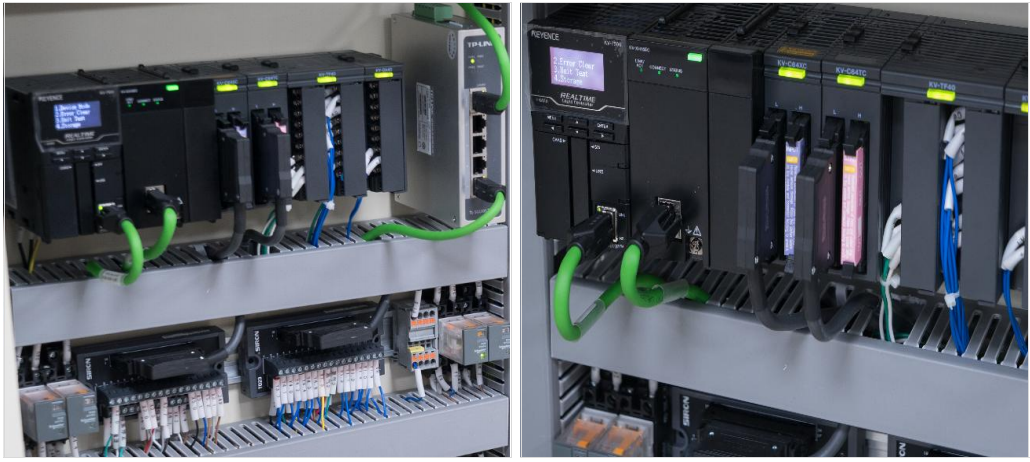

Карактеристике 5 Контролни систем:
1. Кеиенце КВ7500 ПЛЦ+Кеиенце модул врхунски систем управљања магистралом, осигурава стабилност и проширивост система.
2. У складу са ЦЕ и другим стандардима.
3. Подно пројектовање Индустрије 4.0.
4. Осигурајте побољшање капацитета, додајте основну контролу модула машине за лемљење и осигурајте стабилност.

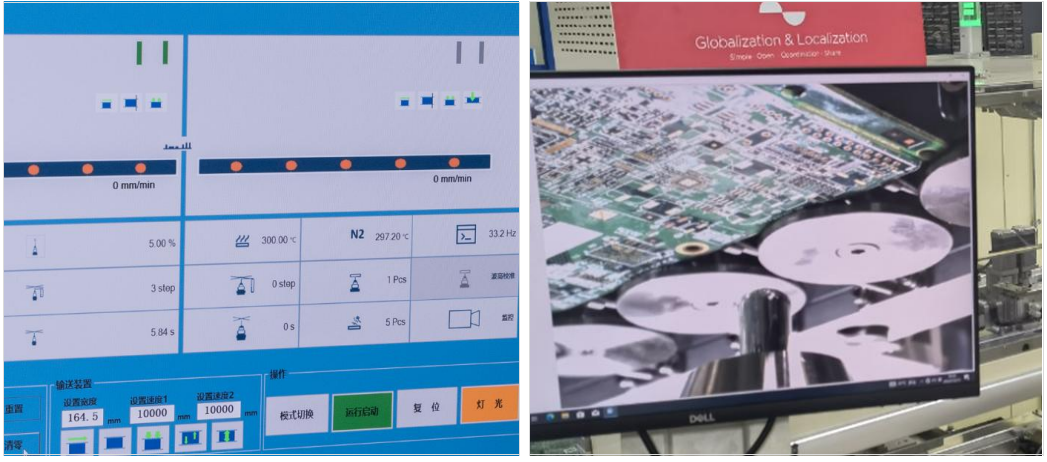

Карактеристике 6 Оперативни систем:
1. Режим вођеног програмирања.
2. ЦЦД функција брзог програмирања.
3. Програмирање слике, корекција координата, интелигентна верификација координата.
4. Визуелизација података интерфејса у реалном времену.Пребацивање једног дугмета на ЦЦД интерфејс за праћење лемљења у реалном времену.5. Кинески, енглески, могу се променити.

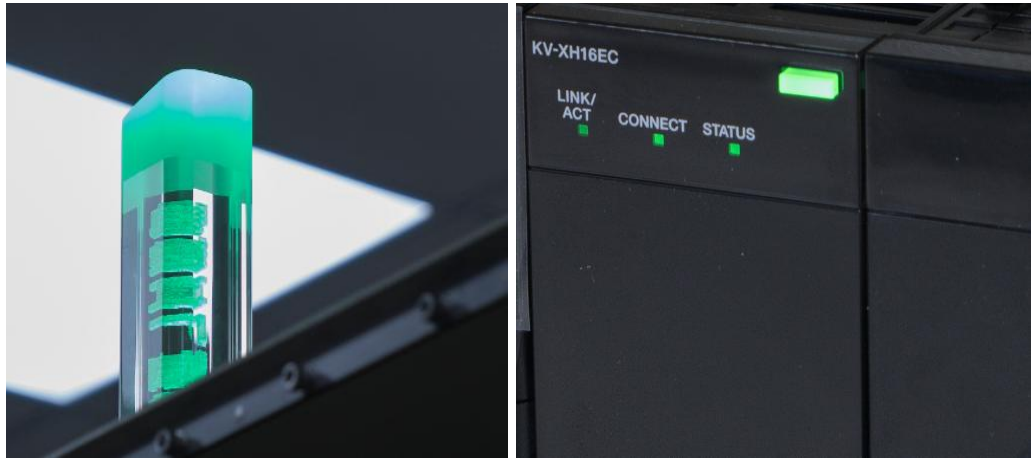

Карактеристике 7 обавештајног система:
1. Стандарди и прилагодљивост МЕС-а, ВИФИ веза, онлајн надоградња софтвера, даљинско управљање, интелигентно.
2. Подаци о лемљењу се могу пратити да би се потврдио процес сваке тачке лемљењат.
Он-лине машина за селективно таласно лемљење | ||||
Модел | ИЦТ СС540 | ИЦТ СС550 | ИЦТ СС550П1 | ИЦТ СС550П2 |
Он-лине Модулар | Спреј + предгревање и лемљење | Спреј + предгревање + лемљење | Спреј + предгревање + лемљење + лемљење | Спреј + предгревање + лемљење + лемљење+ лемљење |
Систем за лемљење | ||||
Количина млазнице | 1 | 1 | 2 | 3 |
Количина посуде за лемљење | 1 комплет | 1 комплет | 2 сет | 3 сет |
Двоструки пот (опција) | Н/А | Опција | Опција | Опција |
Солдер Пот Повер | 2.35кв | 2.35кв | 4.70кв | 7.05кв |
Флук Систем | ||||
Резервоар за складиштење флукса | 1L | 1L | 2L | 2L |
Флук Суппорт | Флук Аларм, аутоматски | |||
Спреј млазнице | Немачка млазни вентил (тачкасто и линијско прскање) 1 сет | |||
Величина млазнице за прскање | 130ум (180ум, 210ум опција) | |||
Брзина прскања | 0~20мм/с | |||
Померање млазнице за прскање Брзина | 0~400мм/с | |||
Систем предгревања | ||||
Режим предгревања | Топли ваздух и ИР | Топли ваздух и ИР | Топли ваздух и ИР | Топли ваздух и ИР |
Подручје предгревања | Л500*В500мм | Л500*В500мм | Л500*В500мм | Л500*В500мм |
Зона предгревања | Горњи топли ваздух: 2, доњи ИР: 1 | |||
Доња снага предгревања | Мак.12кв | |||
Врхунска снага предгревања | Мак.6кв | |||
Време за загревање | Приближно 15 мин (подешавање 150℃) | |||
Контролни режим | ПЦ+ПЛЦ | |||
Транспортни систем | ||||
Величина ПЦБ-а (са држачем) | 120*60~500*500мм | |||
ПЦБ Реплацемент | Онлине | |||
Горњи зазор ПЦБ-а | 120мм | |||
Транспортна висина | 900±20мм | |||
Транспортна ширина | 60~500мм | |||
Димензија: мм | Л1850*В1850*Х1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
Тежина | Приближно: 800 кг | Приближно: 1200 кг | Приближно: 1300 кг | Приближно: 1500 кг |
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
Селективно таласно лемљење је посебан облик таласног лемљења који је измишљен да задовољи развојне захтеве за лемљење компоненти кроз рупе.Углавном је погодан за лемљење компоненти кроз рупе у врхунским електронским производима.На пример: војни електронски производи, аутомобилска електроника, производи за прекидачко напајање и друге индустрије које захтевају већу поузданост лемљења.ИЦТ онлајн селективно таласно лемљење је опрема високих перформанси развијена и састављена у Кини.За већу флексибилност или вишеталасно лемљење за процесе великог обима.Паралелни процес због раздвајања флукса, предгревања и лемљења, рад до две главе за прскање, до пет доњих предгревања са горњим конвекцијским грејањем, савршен за повезивање са монтажним штандовима и периферијом, повезивање са системима следљивости за контролу процеса.
ИЦТ СС540/ СС550 онлајн селективно таласно лемљење је опрема високих перформанси развијена и састављена у Кини.
ИЦТ-СС540
ИЦТ-СС550
1. ПЦБ плоча фиксирана, платформа за прскање и лемљење се креће;
2. Висок квалитет лемљења, значајно побољшава брзину лемљења;
3. Модуларни дизајн СМЕМА онлајн транспорта, подршка купцима за флексибилно формирање линија;
4. Потпуна контрола рачунара.Сви параметри се могу подесити на ПЦ-у и сачувати у ПЦБ менију, као што су покретна путања, температура лемљења, тип флукса, тип лемљења, температура Н2 итд., најбоља могућност праћења и лако добијање квалитета поновног лемљења;
5. Функција аутоматске калибрације висине таласа, за проверу и калибрацију висине таласа након сваког одређеног ПЦБ-а, како би се одржала веома добра стабилност таласа;
6. Функција позиционирања ЦЦД ознаке, за проверу тачке ознаке ПЦБ-а након сваког одређеног ПЦБ-а;
7. Стол за кретање са сопственим дизајном са ливеним алуминијумом, лакша тежина са брзом брзином кретања;
8. Панасониц серво мотор и драјвер обезбеђују стабилан, са кугличним вијком и линеарном шином, мање буке, стабилно кретање;
9. Са плочом отпорном на прашину изнад стола за кретање, тако да се избегне пад флукса или лемљења да оштети куглични вијак;
10. Млазни вентил пореклом из Немачке је изабран са малом тачком флукса, имајте на уму да садржај чврсте материје флукса треба да буде мањи од 10%;
11. Флукс се складишти резервоаром под притиском, уверите се да је притисак стабилан без утицаја количине флукса;
12. Завојница електромагнетне пумпе усваја немачки увозни бренд како би осигурала стабилност и поузданост врха;13. Лонац за лемљење је направљен од нерђајућег челика са антикорозивним премазом, без цурења, такође се може користити легура титанијума према захтевима купаца;
14. Са спољним грејачем од ливеног гвожђа, робусно и брзо загревање;
15. Н2 систем грејања на мрежи, да савршено навлажи лемљење и смањи шљаку лемљења;16. Са ваљком од нерђајућег челика за транспортер, није носив
Карактеристике 1 Флук систем:
1. Немачки високофреквентни импулсни вентил за убризгавање да бисте добили драгоцени резултат флукса са малом тачком флукса, садржај чврсте супстанце флукса треба да буде мањи од 10%.Функција детекције заглављивања млазнице флукса је опциона.
2. Конфигурација је са лежиштем испод млазног вентила за хватање остатака флукса ради лакшег одржавања.
3. Млазница је монтирана на КСИ платформу, тачност понављања и позиционирања може досећи 0,02 мм.
Карактеристике 2 Систем претходног загревања:
1. Машина је стандардно опремљена доњим ИР предгревањем, а подручје предгревања се може подесити;врхунско предгревање топлог ваздуха, инфрацрвено грејање Спровођење је ефикасно и стабилно.
2. Дизајн структура за максимизирање површине предгревања.
3. Свеобухватни дизајн памука високе температуре како би се осигурала стабилност температуре.
4. Делови и мотори који генеришу и топлоту проводе топлоту усвајају врхунске брендове.
5. Дизајн додатака за одржавање, режим одржавања без алата.
Карактеристике 3 Систем лемљења:
1. Завојница електромагнетне пумпе усваја бренд Шведске 'ПРЕЦИМЕТЕР' како би осигурала стабилност и поузданост врха.
2. Температура лемљења, температура Н2, висина таласа, калибрација таласа итд., све се може подесити у софтверу.
3. Лонац за лемљење је направљен од нерђајућег челика са антикорозивним премазом, без цурења.Са спољним грејачем од ливеног гвожђа, робусно и брзо загревање.
4. Н2 систем за грејање на мрежи, да савршено навлажи лемљење и смањи талог од лемљења.
Карактеристике 4 Систем преноса:
1. Посебни профили материјала осигуравају стабилност, а рационалан дизајн осигурава удобност.
2. Преносни модул се састоји од ваљка.
3. ПЦБА бочна стезаљка и систем горњих стезаљки могу осигурати стабилност плоче.
4. Подебљана прилагођена шина, оптерећење од 20 кг.
Карактеристике 5 Контролни систем:
1. Кеиенце КВ7500 ПЛЦ+Кеиенце модул врхунски систем управљања магистралом, осигурава стабилност и проширивост система.
2. У складу са ЦЕ и другим стандардима.
3. Подно пројектовање Индустрије 4.0.
4. Осигурајте побољшање капацитета, додајте основну контролу модула машине за лемљење и осигурајте стабилност.
Карактеристике 6 Оперативни систем:
1. Режим вођеног програмирања.
2. ЦЦД функција брзог програмирања.
3. Програмирање слике, корекција координата, интелигентна верификација координата.
4. Визуелизација података интерфејса у реалном времену.Пребацивање једног дугмета на ЦЦД интерфејс за праћење лемљења у реалном времену.5. Кинески, енглески, могу се променити.
Карактеристике 7 обавештајног система:
1. Стандарди и прилагодљивост МЕС-а, ВИФИ веза, онлајн надоградња софтвера, даљинско управљање, интелигентно.
2. Подаци о лемљењу се могу пратити да би се потврдио процес сваке тачке лемљењат.
Он-лине машина за селективно таласно лемљење | ||||
Модел | ИЦТ СС540 | ИЦТ СС550 | ИЦТ СС550П1 | ИЦТ СС550П2 |
Он-лине Модулар | Спреј + предгревање и лемљење | Спреј + предгревање + лемљење | Спреј + предгревање + лемљење + лемљење | Спреј + предгревање + лемљење + лемљење+ лемљење |
Систем за лемљење | ||||
Количина млазнице | 1 | 1 | 2 | 3 |
Количина посуде за лемљење | 1 комплет | 1 комплет | 2 сет | 3 сет |
Двоструки пот (опција) | Н/А | Опција | Опција | Опција |
Солдер Пот Повер | 2.35кв | 2.35кв | 4.70кв | 7.05кв |
Флук Систем | ||||
Резервоар за складиштење флукса | 1L | 1L | 2L | 2L |
Флук Суппорт | Флук Аларм, аутоматски | |||
Спреј млазнице | Немачка млазни вентил (тачкасто и линијско прскање) 1 сет | |||
Величина млазнице за прскање | 130ум (180ум, 210ум опција) | |||
Брзина прскања | 0~20мм/с | |||
Померање млазнице за прскање Брзина | 0~400мм/с | |||
Систем предгревања | ||||
Режим предгревања | Топли ваздух и ИР | Топли ваздух и ИР | Топли ваздух и ИР | Топли ваздух и ИР |
Подручје предгревања | Л500*В500мм | Л500*В500мм | Л500*В500мм | Л500*В500мм |
Зона предгревања | Горњи топли ваздух: 2, доњи ИР: 1 | |||
Доња снага предгревања | Мак.12кв | |||
Врхунска снага предгревања | Мак.6кв | |||
Време за загревање | Приближно 15 мин (подешавање 150℃) | |||
Контролни режим | ПЦ+ПЛЦ | |||
Транспортни систем | ||||
Величина ПЦБ-а (са држачем) | 120*60~500*500мм | |||
ПЦБ Реплацемент | Онлине | |||
Горњи зазор ПЦБ-а | 120мм | |||
Транспортна висина | 900±20мм | |||
Транспортна ширина | 60~500мм | |||
Димензија: мм | Л1850*В1850*Х1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
Тежина | Приближно: 800 кг | Приближно: 1200 кг | Приближно: 1300 кг | Приближно: 1500 кг |
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
ИЦТ - Наша компанија
О ИКТ:
ИЦТ је водећи добављач решења за планирање фабрике.Имамо 3 фабрике у потпуном власништву, које пружају професионалне консултације и услуге за глобалне купце.Имамо више од 22 године целокупних електронских решења.Не само да обезбеђујемо комплетан сет опреме, већ пружамо и комплетан спектар техничке подршке и услуга, и дајемо клијентима разумније професионалне савете.Помажемо многим купцима да оснују фабрике за ЛЕД, ТВ, мобилне телефоне, ДВБ, ЕМС и друге индустрије широм света.Треба да поставимо фабрике у ЛЕД, ТВ, мобилним телефонима, ДВБ, ЕМС и другим индустријама широм света.Ми смо од поверења.
Изложба
ИЦТ - Наша компанија
О ИКТ:
ИЦТ је водећи добављач решења за планирање фабрике.Имамо 3 фабрике у потпуном власништву, које пружају професионалне консултације и услуге за глобалне купце.Имамо више од 22 године целокупних електронских решења.Не само да обезбеђујемо комплетан сет опреме, већ пружамо и комплетан спектар техничке подршке и услуга, и дајемо клијентима разумније професионалне савете.Помажемо многим купцима да оснују фабрике за ЛЕД, ТВ, мобилне телефоне, ДВБ, ЕМС и друге индустрије широм света.Треба да поставимо фабрике у ЛЕД, ТВ, мобилним телефонима, ДВБ, ЕМС и другим индустријама широм света.Ми смо од поверења.
Изложба
За фабричко подешавање СМТ-а можемо да урадимо за вас:
1. Пружамо потпуно СМТ решење за вас
2. Пружамо основну технологију са нашом опремом
3. Пружамо најпрофесионалнију техничку услугу
4. Имамо богато искуство у подешавању СМТ фабрике
5. Можемо да решимо свако питање о СМТ
За фабричко подешавање СМТ-а можемо да урадимо за вас:
1. Пружамо потпуно СМТ решење за вас
2. Пружамо основну технологију са нашом опремом
3. Пружамо најпрофесионалнију техничку услугу
4. Имамо богато искуство у подешавању СМТ фабрике
5. Можемо да решимо свако питање о СМТ
ФАК:
П: Шта је селективно таласно лемљење?
О: Селективно таласно лемљење је процес прецизног лемљења који се обично користи у производњи електронике, а пример је ИЦТ. Оно селективно леми одређене области или компоненте на штампаној плочи (ПЦБ) са тачношћу и контролом.
П: Која је разлика између селективног лемљења и лемљења таласима?
О: Селективно лемљење, које подржава ИЦТ, циља на одређене области лемљења или компоненте на ПЦБ-у са прецизношћу, док таласно лемљење покрива цео ПЦБ са лемом у једном пролазу.Селективно лемљење обезбеђује већу контролу и тачност лемљења.
П: Зашто користити селективно лемљење?
О: Селективно лемљење, обележје производних могућности ИЦТ-а, изабрано је због своје способности да смањи дефекте лемљења, побољша контролу квалитета и прецизно леми сложене или осетљиве компоненте.Осигурава највише стандарде производње.
П: Која је температура селективно таласно лемљење?
О: Температура за селективно таласно лемљење може да варира у зависности од специфичне легуре за лемљење и компоненти које се лемљују.Обично се контролише прецизно како би одговарао процесу лемљења и укљученим материјалима, обезбеђујући оптималан квалитет лемљења.
ФАК:
П: Шта је селективно таласно лемљење?
О: Селективно таласно лемљење је процес прецизног лемљења који се обично користи у производњи електронике, а пример је ИЦТ. Оно селективно леми одређене области или компоненте на штампаној плочи (ПЦБ) са тачношћу и контролом.
П: Која је разлика између селективног лемљења и лемљења таласима?
О: Селективно лемљење, које подржава ИЦТ, циља на одређене области лемљења или компоненте на ПЦБ-у са прецизношћу, док таласно лемљење покрива цео ПЦБ са лемом у једном пролазу.Селективно лемљење обезбеђује већу контролу и тачност лемљења.
П: Зашто користити селективно лемљење?
О: Селективно лемљење, обележје производних могућности ИЦТ-а, изабрано је због своје способности да смањи дефекте лемљења, побољша контролу квалитета и прецизно леми сложене или осетљиве компоненте.Осигурава највише стандарде производње.
П: Која је температура селективно таласно лемљење?
О: Температура за селективно таласно лемљење може да варира у зависности од специфичне легуре за лемљење и компоненти које се лемљују.Обично се контролише прецизно како би одговарао процесу лемљења и укљученим материјалима, обезбеђујући оптималан квалитет лемљења.
