ИЦТ-С300
I.C.T
smt pcb metal coating machines
| Количина: | |
|---|---|

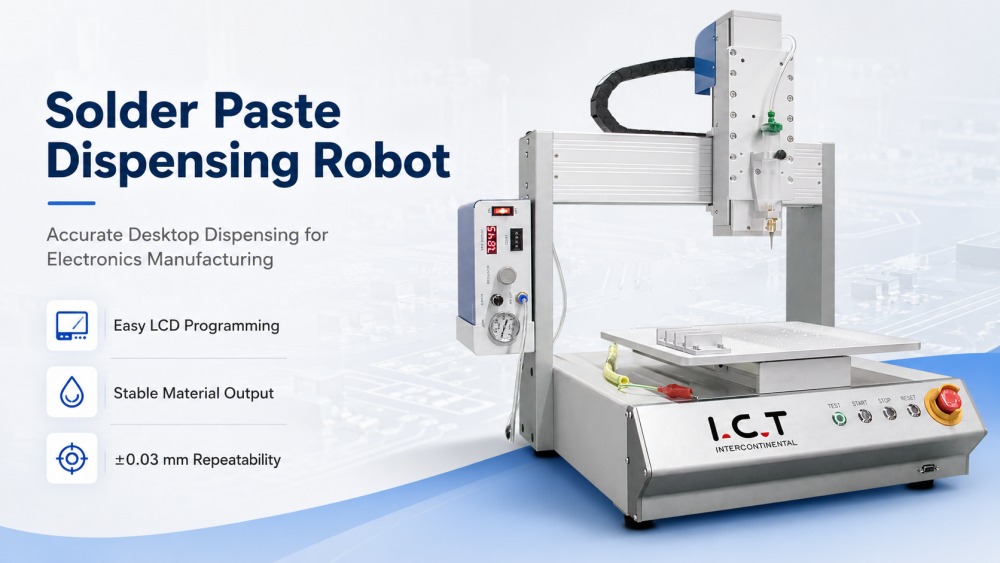

ИЦТ деск аутоматска млазна машина за дозирање је направљена за произвођаче којима је потребна контролисана примена материјала на ПЦБ склопове, ЛЕД производе, полупроводничке делове, оптичке компоненте и мале електронске модуле. Подржава УВ лепак, АБ лепак, епоксид, бели лепак, ЕМИ проводни лепак, силикон, сребрни лепак, црвени лепак, пасту за лемљење, термалну пасту и друге уобичајене материјале који се користе у производњи електронике. Оператери могу да подучавају путање дозирања кроз ручни ЛЦД контролер и подешавају кључне вредности као што су брзина, време дозирања, време заустављања и величина излаза. Са опцијама радне површине 300×300 мм, 400×400 мм и 500×500 мм, даје фабрикама практичан начин да рукују прецизним дозирањем без заузимања великог простора.

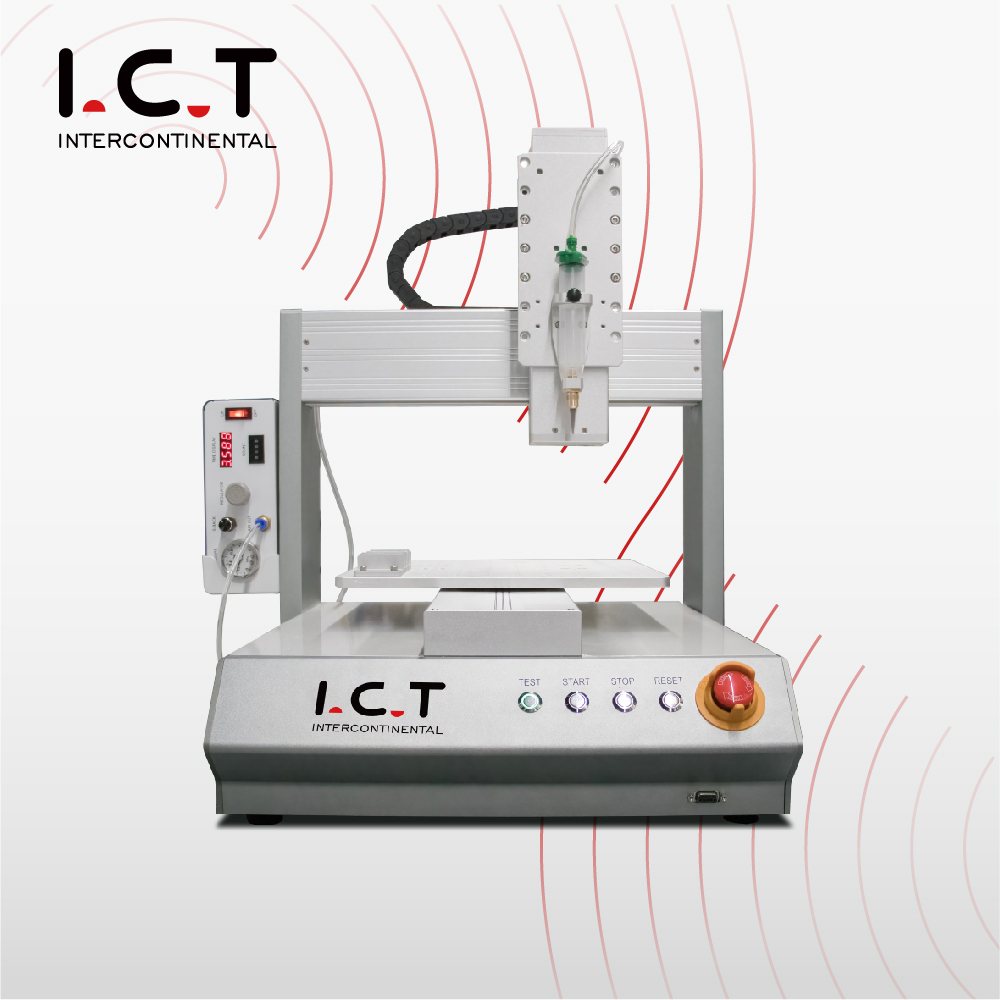

Није свакој фабрици потребан велики инлине дозатор првог дана. Многим тимовима је најпре потребна компактна машина која може да седи у близини инжењера, техничара или мале производне ћелије. ИЦТ-С300 Стона млазна машина за дозирање је дизајнирана за ту врсту посла. Омогућава оператерима контролисано дозирање у стоном формату, што га чини погодним за узорке, задатке поправке, пилот вожње и производњу мешовитих производа. Машина се може поставити у машинску просторију или производни простор без промене целог фабричког распореда. За купце који желе бољу контролу од ручног дозирања, али им је и даље потребна флексибилност, ова структура је веома практичан корак напред.
Права радионица за електронику ретко користи само једну течност. Једног дана ће можда требати паста за лемљење. Други дан ће можда требати епоксид, силикон, УВ лепак, црвени лепак, сребрни лепак или термална паста. Ова машина је дизајнирана за тај шири опсег процеса. Може подржати фиксирање електронских делова ПЦБ-а, дозирање ЛЕД-а, спајање оптичких сочива, спајање чипова, хардверски премаз, заптивање батерије и друге апликације. То га чини више од једнонаменске машине за наношење штампаних плоча. За фабрике које рукују многим типовима производа, компатибилност материјала помаже да једна машина покрије више послова. Такође даје процесним инжењерима више простора за тестирање и побољшање производних метода.
Машина може да креира путање за дозирање за тачке, праве линије, површине, лукове, кругове, неправилне кривине и 3Д неравне стазе. Ово је важно јер ПЦБ и облици компоненти често нису чисти или једноставни. Материјал ће можда морати да заобиђе малу компоненту, преко закривљене ивице или у ограничено подручје везивања. Систем такође подржава рад низова, прегледање графике, функције 3Д елипсе, уобичајено уметање графике и групно уређивање. Ови алати помажу оператерима да пређу са ручног рада на поновљиви машински рад. Резултат је боља контрола начина на који је материјал постављен и где се зауставља.
Квалитет дозирања се често види на крају игле. Ако је гранична вредност лоша, руковалац може видети осип, цурење, вишак материјала или неравне тачке. Ова машина за дозирање користи наменски контролер за дозирање како би одржао стабилан излаз и побољшао разбијање лепка. Такође је дизајниран са аутоматском функцијом против очвршћавања, што помаже да се смањи блокада игле током поновљене употребе. Ово је корисно када радите са материјалима који се могу осушити, згуснути или променити понашање током рада. За производне тимове, чистији излаз значи мање заустављања за чишћење и мање плоча којима је потребна ручна корекција. Мала побољшања овде могу уштедети реално време на линији.
Систем може да ускладишти 999 датотека процеса дозирања, са до 65,535 тачака у свакој датотеци. Ово даје машини довољно меморије за многе различите производе, уређаје или верзије процеса. Када се налог за понављање врати, оператер не мора да поново изгради пуну путању од почетка. Сачувана датотека се може отворити, проверити, подесити и поново користити. Ово помаже у смањењу времена подешавања и одржава проверене податке о процесу доступним за будуће послове. За компаније које раде мале серије, инжењерске узорке или производе специфичне за купца, снажно складиштење програма чини производњу организованијом. Такође помаже новим оператерима да прате тестирана подешавања уместо да нагађају.
ИЦТ Деск аутоматска млазна машина за дозирање може да ради са софтвером Логосхоп и увози формате датотека као што су НЦ, АИ, ДКСФ, ЈПГ, БМП и скениране датотеке. Ово помаже да се премости јаз између инжењерског дизајна и производње. Ако купац већ има податке о цртежима или графичке информације, тим их може користити за ефикаснију припрему путања дозирања. Ово смањује потребу да се сваки поен предаје ручно. Посебно је корисно када се производи често мењају или када облик дозирања није једноставан. За инжењере процеса, ова функција даје јаснији пут од дизајна производа до извршења машине.
| Спецификације стоне аутоматске млазне машине за дозирање:
| Ставка | И.ЦТ-С300 | И.ЦТ-С300Л | И.ЦТ-С500 |
|---|---|---|---|
| Ворк Ареа | 300(Кс) × 300(И) × 95(З) мм | 400(Кс) × 400(И) × 95(З) мм | 500(Кс) × 500(И) × 95(З) мм |
| Величина машине | 490 (Д) × 528 (Ш) × 679 (В) мм | 590 (Д) × 628 (Ш) × 679 (В) мм | 690 (Д) × 728 (Ш) × 679 (В) мм |
| Брзина путовања | 400 мм/сек (КСИ), 200 мм/сек (З) | 400 мм/сек (КСИ), 200 мм/сек (З) | 400 мм/сек (КСИ), 200 мм/сек (З) |
| Максимално оптерећење | 8 кг | 8 кг | 8 кг |
| Дриве Моде | Корачни мотор + каиш + прецизна линеарна водилица | Корачни мотор + каиш + прецизна линеарна водилица | Корачни мотор + каиш + прецизна линеарна водилица |
| КСИЗ Поновљивост | ±0,03 мм | ±0,03 мм | ±0,03 мм |
| Оперативни систем | ЛЦД панел / ручни уређај за програмирање | ЛЦД панел / ручни уређај за програмирање | ЛЦД панел / ручни уређај за програмирање |
| Капацитет програма | 999 датотека параметара, 65,535 поена по датотеци | 999 датотека параметара, 65,535 поена по датотеци | 999 датотека параметара, 65,535 поена по датотеци |
| Мовемент Паттерн | 3-осне тачка до тачке, непрекидна линија, лук | 3-осне тачка до тачке, непрекидна линија, лук | 3-осне тачка до тачке, непрекидна линија, лук |
| Повер Суппли | АЦ220В, 50/60Хз, 0,5кВ | АЦ220В, 50/60Хз, 0,5кВ | АЦ220В, 50/60Хз, 0,5кВ |
| Тежина | Око 35 кг | Око 45 кг | Око 55 кг |
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења. Ако је другачије, пратите нову листу.
| Листа опреме за линије за премазивање ПЦБА
Овај производ се може поставити унутар ИЦТ-овог решења за производњу премаза и дозирања. Сродни производи могу укључивати десктоп или инлине системе за дозирање, машине за конформне премазе, пећи за УВ сушење, ИР пећи за сушење, ПЦБ транспортере, АОИ премаза и опрему за депанелирање ПЦБА. У овом току рада, машина за дозирање наноси лепак, пасту, силикон, термички материјал или заштитну течност на изабране положаје. Машина за премазивање може заштитити веће површине ПЦБ-а, док опрема за сушење завршава реакцију материјала након наношења. АОИ подржава проверу процеса, а опрема за скидање панела помаже да се заврши корак раздвајања плоче. За купце који граде потпунију површину за премазивање и дозирање, ове машине се могу изабрати на основу величине плоче, врсте материјала, брзине и распореда.
| Назив производа | Намена у линији за премазивање ПЦБА |
|---|---|
Наноси прецизне заштитне премазе на штампане плоче за заштиту од прашине, воде и експлозије. | |
Очвршћава премазе ИР или УВ светлошћу, обезбеђујући трајну и јаку заштиту. | |
Лако транспортује штампане плоче кроз линију премаза за ефикасну обраду. | |
Обезбеђује и складишти ПЦБ за производну линију, обезбеђујући несметан улаз и излаз. | |
| Конформни премаз АОИ | Проверава квалитет премаза и открива недостатке како би обезбедио високе стандарде. |
| Видео о успеху купаца
За видео о случају корисника, прича долази из ИЦТ-овог пројекта СМТ линије из априла 2026. у Португалу. Купац је произвођач аутомобилске електронике који производи производе за расвету и контролу аутомобила. Након што је опрема стигла, ИЦТ инжењери су отишли у фабрику купца да заврше инсталацију, подешавање линије и техничку обуку. Радом је обухваћен рад машина, повезивање линија, припрема производње и места свакодневног одржавања. Уместо да само објашњавају функције, инжењери су обучили тим купца за стварну употребу у производњи. Након пројекта, купац је дао позитивне повратне информације о перформансама линије и обуци. Посебно су ценили да је инсталација била ефикасна и да је упутство било лако разумљиво.
| Подршка за услуге и обуку
ИЦТ услуга почиње пре него што се машина инсталира. Наш тим прегледа производ купца, руту процеса, циљ производње, фабрички простор и будући план проширења, а затим помаже у усклађивању праве комбинације опреме. За потпуну СМТ фабрику, ово може укључивати штампање, постављање, прелијевање, инспекцију, руковање, премазивање, дозирање, очвршћавање и секције за скидање панела. Након испоруке, ИЦТ инжењери могу да подрже инсталацију, пуштање у рад, обуку оператера, упутства за одржавање и прилагођавање процеса. Циљ није да се купцима остави одвојене машине које се не повезују добро. Помажемо клијентима да изграде радни ток производње од планирања до пробне производње, а затим их подржавамо док линија постаје стабилна.
| Шта кажу наши купци
Купци се често сећају људи који стоје иза машина. У многим пројектима пуне линије, они дају снажне коментаре о ИКТ инжењерима јер је обука практична и комуникација јасна. Оператери могу да науче како да покрећу линију, провере основне проблеме и одржавају опрему без осећаја изгубљености. Купци такође цене наше пажљиво извозно паковање, посебно када машине путују на велике удаљености морем или ваздухом. Када се питања појаве након испоруке, наши продајни и технички тимови брзо реагују и раде заједно на њиховом решавању. Ова врста подршке је важна јер фабрички пројекат никада није само куповина опреме. Ради се о покретању производње.
| Сертификати и стандарди
ИЦТ подржава комплетне СМТ фабричке пројекте са јасним процесом контроле квалитета. Наша опрема је подржана ЦЕ, РоХС, ИСО9001, патентима и сродним техничким документима за међународни преглед купаца. Пре испоруке, машине пролазе кроз проверу функције, инспекцију производње, потврду паковања и припрему испоруке. За пројекте пуне линије, контрола квалитета такође укључује усклађивање опреме, координацију распореда, линијску везу, сервисну евиденцију и праћење након продаје. Ови кораци помажу у смањењу ризика када купци граде или унапређују производњу. Сертификат може отворити врата, али стабилна контрола процеса одржава пројекат у покрету. Зато ИКТ третира инспекцију, паковање, обуку и сервис као део истог система квалитета.
| О ИЦТ компанији и фабрици
ИЦТ обезбеђује опрему за производњу електронике и комплетна фабричка решења за СМТ, ДИП, премазивање, дозирање, монтажу, роботику и паметне фабричке пројекте. Компанија има сопствене тимове за истраживање и развој, производњу, инжењеринг, продају и сервис, омогућавајући купцима да добију подршку од планирања распореда до стабилне производње. ИЦТ је опслуживао клијенте у многим земљама и наставља да расте кроз глобално искуство са пројектима. Наша снага није само широк асортиман производа, већ и способност да повежемо опрему, процес, обуку и услугу у један план. За купце који граде нову фабрику или надограђују постојећу линију, ИЦТ помаже да се улагање у опрему претвори у практичан производни систем.
