ИЦТ-310П
I.C.T
Inline Label Sticker
| Количина: | |
|---|---|
| Преглед монтаже СМТ етикета

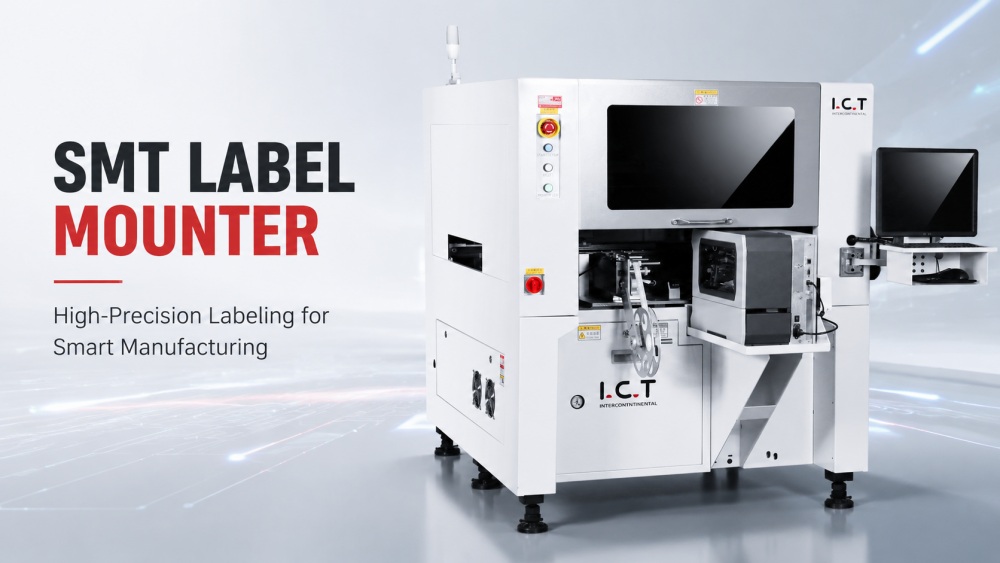

СМТ Лабел Моутер ефикасно поставља налепнице на ПЦБ-е различитих величина и типова. Дизајниран за линије за састављање штампаних плоча великог обима, подржава вишеструке материјале и дебљине етикета. Машина има две главе за постављање, независну детекцију вакуума и опционо штампање бар кодова. ИЦТ пружа пуну техничку подршку, обезбеђујући несметану инсталацију и рад у СМТ производним окружењима. Његов прецизан дизајн и могућности интеграције омогућавају беспрекорну везу са МЕС системима, побољшавајући следљивост и ефикасност производње у производњи ПЦБ-а.
| Карактеристике СМТ Лабел Моунтер

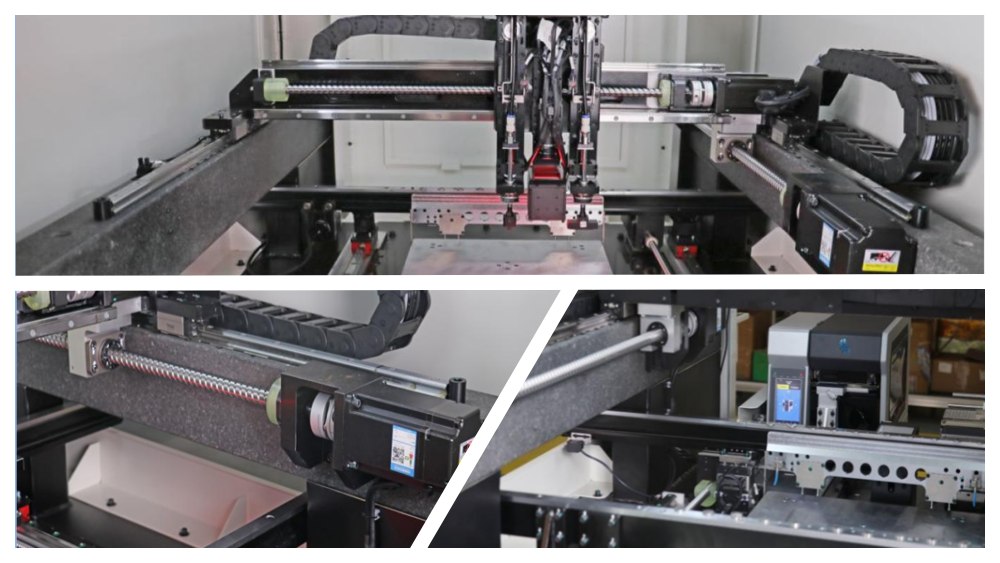

Интегрисани челични оквир и мермерна база обезбеђују структурну стабилност. Куглични завртњи и линеарне водилице обезбеђују високу прецизност, док увезени серво мотори нуде брзо кретање и поновљиво позиционирање. Вешање лучног моста побољшава перформансе носивости, подржавајући велике брзине, дуготрајан рад без механичких одступања.

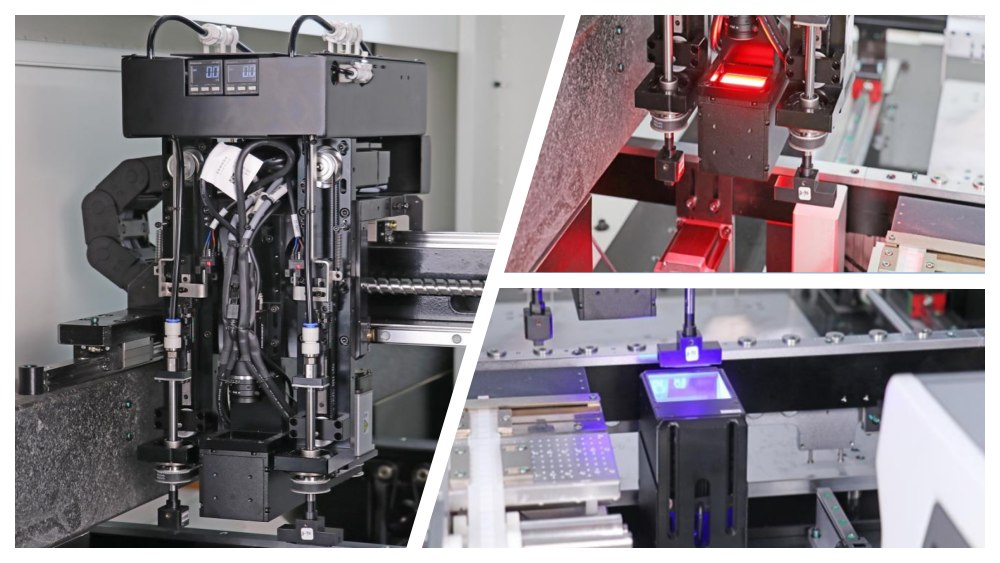

Двоструке монтажне главе подижу, спуштају и ротирају за 360° независно. Увезене куглице и визуелно позиционирање са летећим и фиксним камерама обезбеђују доследну прецизност. Црвена и плава светла побољшавају откривање етикета. Ово подешавање омогућава прецизно постављање етикета на различите ПЦБ компоненте и висине, минимизирајући грешке и повећавајући пропусност.

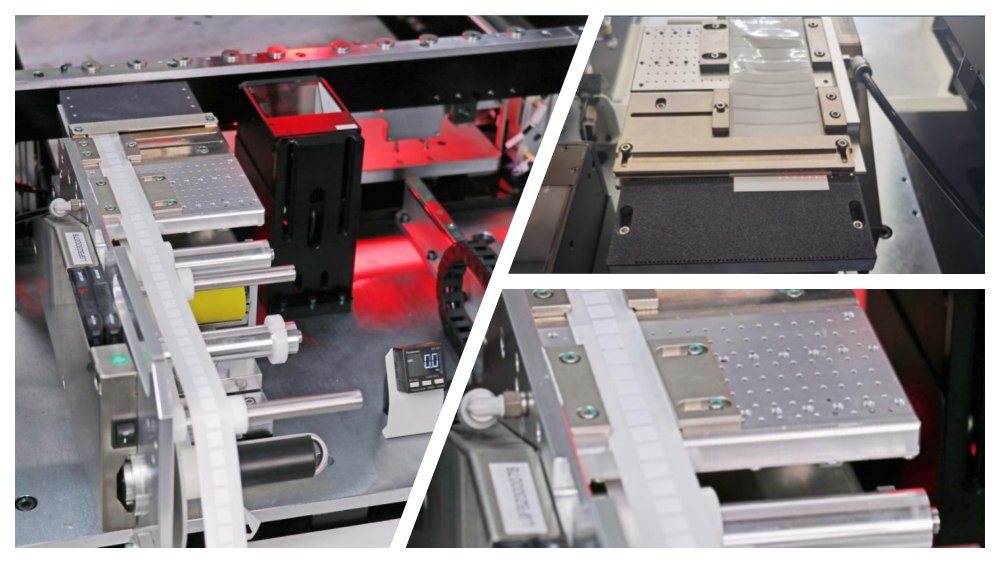

Два електрична интелигентна улагача рукују широким спектром величина етикета, од 1,8×2,0 мм до 100×40 мм. Противклизне простирке спречавају расипање, док оптички сензори обезбеђују исправну испоруку етикета. Посебна подешавања прилагођавају сложене или ломљиве материјале, одржавајући ефикасност производње и смањујући време застоја за поновно пуњење улагача.

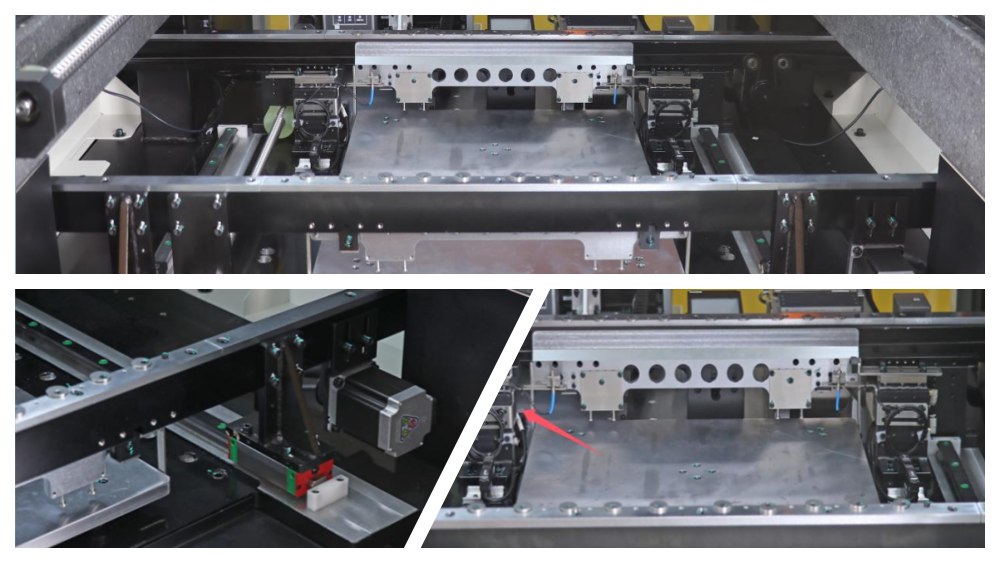

Брзина транспортера је подесива и омогућава флексибилан смер ПЦБ-а. Пнеуматски блокатори и оптички сензори обезбеђују прецизне положаје заустављања. Синхронизовани куглични вијак и клизна шина одржавају паралелизам колосека, спречавајући заглављивање ПЦБ-а и омогућавајући глатку континуирану производњу у СМТ линијама.
| Спецификација пећи за рефлов
| Бр. | Ставка | И.ЦТ-310 | И.ЦТ-310Д | И.ЦТ-310Л |
|---|---|---|---|---|
| 1 | Величина ПЦБ-а | 50×50 мм ~ 340×280 мм | 50×50 мм ~ 400×350 мм | 100×100 мм ~ 600×500 мм |
| 2 | Дебљина ПЦБ-а | 1–6 мм | 1–6 мм | 1–6 мм |
| 3 | Феедер Поситион | 2 | 4 | 2 |
| 4 | Феедер Видтх | 105мм | 105мм | 105мм |
| 5 | Брзина монтаже | 2500 ком/ч | 4000 ком/ч | 1300 ком/ч |
| 6 | Величина етикете | Улагач етикета: 2×2 ~ 100×40 мм (опциони штампач бар кодова: 13×13 ~ 100×40 мм) | Исто | Исто |
| 7 | Дебљина етикете | 0,05–0,3 мм | 0,05–0,3 мм | 0,05–0,3 мм |
| 8 | Лабелинг Прецисион | ± 0,05 мм | ± 0,05 мм | ± 0,05 мм |
| 9 | Угао означавања | 360° | 360° | 360° |
| 10 | Млазница | 2 | 2 | 2 |
| 11 | Ноззле Вацуум | Вакум пумпа | Вакум пумпа | Вакум пумпа |
| 12 | Сигурносна висина ПЦБ-а | Врх: <25мм; Дно: <25 мм | Врх: <25мм; Дно: <25 мм | Врх: <25мм; Дно: <25 мм |
| 13 | Висина преноса | 900 ± 20 мм | 900 ± 20 мм | 900 ± 20 мм |
| 14 | Тачност позиционирања | ± 0,025 мм | ± 0,025 мм | ± 0,025 мм |
| 15 | Поновљена прецизност | ±0,005 мм | ±0,005 мм | ±0,005 мм |
| 16 | Момент монтаже | Мак 3Кг | Мак 3Кг | Мак 3Кг |
| 17 | Метода позиционирања | ЦЦД + Марк | ЦЦД + Марк | ЦЦД + Марк |
| 18 | Брзина транспортног трака | 50 ~ 600 мм/мин | 50 ~ 600 мм/мин | 50 ~ 600 мм/мин |
| 19 | Метода скидања | Оптичка детекција + софтверска контрола | Исто | Исто |
| 20 | Детекција усисавања | Вакуумско тестирање, пад стандардно тестирање | Исто | Исто |
| 21 | Ширина шине | Аутоматско подешавање | Аутоматско подешавање | Аутоматско подешавање |
| 22 | Контролни режим | ПЦ + индустријска контролна плоча | ПЦ + индустријска контролна плоча | ПЦ + индустријска контролна плоча |
| 23 | МЕС интерфејс | Резервишите мрежни интерфејс | Резервишите мрежни интерфејс | Резервишите мрежни интерфејс |
| 24 | Моћ | АЦ220В/50Хз, 1КВА | АЦ220В/50Хз, 1.5КВА | АЦ220В/50Хз, 1.5КВА |
| 25 | Димензија | Д1096×Ш1130×В1426 мм | Д1074×Ш1590×В1440мм | Д1250×Ш1610×В1530мм |
| 26 | Тежина | 800Кг | 1300Кг | 1400Кг |
| 27 | Притисак ваздуха | 0,5–0,6 Мпа | 0,5–0,6 Мпа | 0,5–0,6 Мпа |
| Листа опреме СМТ линије
ИЦТ пружа свеобухватна СМТ решења укључујући утовариваче ПЦБ-а, штампаче са шаблонима, машине за подизање и постављање, СПИ, АОИ, Лира рефлов пећи и системе за руковање ПЦБ-ом. СМТ Лабел Моунтер се неприметно интегрише, побољшавајући следљивост и ефикасност етикетирања. Наша решења подржавају сложене ПЦБ склопове за рачунаре, ССД-ове и меморијске модуле, обезбеђујући висококвалитетни излаз у производним окружењима великог обима.
| Видео о успеху купаца
ИЦТ инжењери су испоручили и пустили у рад пуну СМТ и ДИП линију у великој фабрици електронике у Узбекистану. Објекат производи компјутерске матичне плоче, ССД дискове и меморијске производе. Од почетног подешавања до тестирања, ИЦТ је пружао техничку подршку на лицу места, програмирање и решавање проблема. Клијент је похвалио брзу реакцију ИЦТ-а, поузданост опреме и професионалну услугу. СМТ линија је укључивала ИЦТ-5151 шаблонске штампаче, четири СМТ машине, Лира рефлов пећи, СПИ, АОИ и ПЦБ системе за руковање. ДИП линија је имала ручно уметање, ЈУКИ прилагођено уметање, Ацраб350 таласно лемљење и интеграцију транспортера.
| Професионална обука и подршка
ИЦТ нуди инсталацију на лицу места, калибрацију и обуку за СМТ Лабел Моунтерс. Наши инжењери обезбеђују несметано пуштање у рад и пружају оперативне смернице за фабричке тимове. Техничка подршка покрива МЕС интеграцију, одржавање и решавање проблема. Услуге брзог реаговања и детаљна документација помажу клијентима да одрже дуго време рада, минимизирају производне ризике и обезбеде тачно обележавање за све типове ПЦБ-а.
| Похвала купаца
Клијенти доследно хвале ИЦТ инжењере за професионализам, одзивност и јасне смернице. Прецизност и поузданост СМТ уређаја за постављање етикета су високо цењени, као и безбедно паковање и благовремена испорука. Корисници истичу брзо решавање проблема, лаку интеграцију и свеукупни допринос несметаном раду СМТ линије, потврђујући поверење у ИКТ решења и изврсност услуге.
| Наш сертификат
ИКТ производи испуњавају ЦЕ, РоХС и ИСО9001 стандарде. СМТ Лабел Моунтер такође укључује патентиране карактеристике за поуздано означавање. Усклађеност осигурава сигурност, заштиту животне средине и висококвалитетну производњу. Купци се могу ослонити на потпуно сертификоване машине за критичне операције састављања ПЦБ-а, подржане ригорозним ИЦТ системом управљања квалитетом.
| О нама и фабрици
ИЦТ дизајнира, производи и испоручује напредну СМТ опрему широм света. Са растућим тимом и деценијама искуства, опслужујемо стотине клијената у више земаља. Наша фабрика одржава строге процедуре инспекције, осигуравајући да сваки производ испуњава стандарде високог квалитета. Од истраживања и развоја до производње и техничке подршке, ИЦТ пружа решења од краја до краја, интегришући опрему, обуку и постпродајне услуге за ефикасне и поуздане линије за склапање ПЦБ-а.
