НКСТР |ФУЈИ потпуно аутоматска машина за бирање и постављање

Учешће у:

NXTR |FUJI потпуно аутоматска машина за бирање и постављање

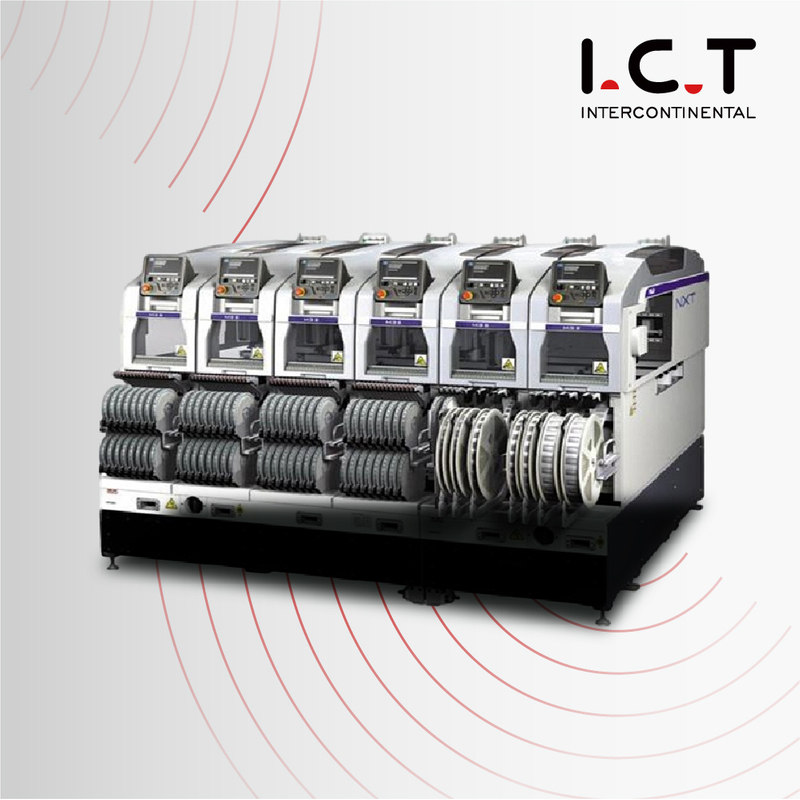

FUJI NXT III Pотпуно аутоматска машина за бирање и постављање листова.Купите га са својим поузданим партнером!I.C.T доноси 26 година искуства у SMT индустрији.
Најважније: Доступна инсталација и обука на лицу места, 24/7 корисничка служба.Високо обучени стручњаци. Pрецизни и економични.Висион вођени DIИ комплет.Lако за састављање.Софтвер отвореног кода.

Модел:
NXTR
Марка:
FUJI

Статус доступности:

Количина:



Упитајте Додај у корпу

FUJI NXTR потпуно аутоматска машина за бирање и постављање

Увод

ФУЈИ-НКСТР-СМТ-Плацемент

FUJI потпуно аутоматска машина за бирање и постављање

NXTR нуди заиста модуларан дизајн за оптималну конфигурацију линије која одговара вашој производњи.

Pостављање у реалном времену, оптимизоване акције постављања и провере руковања делом након постављања су само неки примери.Овај врхунски модел машине подржава нове функције које чувају висок ниво КЦД перформанси.NXTR је следећа фаза ка паметној фабрици будућности.

Новоразвијени систем аутоматске замене фидера ослобађа оператере од промене и снабдевања и нуди додатне функције које обезбеђују одржавање високог квалитета и продуктивности.

1. Аутоматска промена улагача

Pошто паметни утоваривач обавља замену и снабдевање деловима према распореду, оптерећење на линији се може смањити и постићи ефикасна производња.

2. Утоварите велике количине делова

Коришћењем нових типова хранилица и базних одбојника значајно се повећава број делова који се могу утоварити.Pаметни утоваривач може подржати широку производњу.

3. Pродуктивност светске класе

Pостиже првокласну брзину постављања са јединственом технологијом Fuji-револвер главе.Ово доприноси још већој продуктивности.

4. Flexсибилна подршка променама у производњи

Три новоразвијене главе нуде одлично руковање деловима и флексибилност без смањења стопе производње, чак и ако се у следећој производњи користи другачији асортиман делова.

5. Pоуздано постављање са сензорском технологијом

Од преузимања делова до постављања, сензорска технологија се користи за обављање разних провера.

Ово омогућава стабилно постављање са високим квалитетом.

FUJI машина за бирање и постављање

Напредни монтажер чипа

Брза и флексибилна машина за бирање и постављање

Мултифункционални SMT пласман

Брза флексибилна машина за бирање и постављање

Басиц Спецификације
Величина PCB-а (LКСВ)	48 к 48 мм до 774 к 610 мм (двоструки транспортер)* 48 к 48 мм до 774 к 710 мм (једноструки транспортер) *Двоструки транспортери могу да поднесу штампане плоче до 330 (В) мм.PCB веће од 330 (В) мм морају се произвести променом двоструког транспортера у једноструки начин производње.
Капацитет хранилице	До 130 (8 мм трака)
Тачност постављања (референцирање засновано на фидуциалним ознакама)	H24G: +/-0,025 мм (Стандардни режим) / +/-0,038 мм (Режим приоритета продуктивности, у развоју) (3сигма) цпк≥1,00 H08M: +/-0,040 мм (3σ) цпк≥1,00 OF: +/-0,05 мм (3σ) цпк≥1,00 H02F: +/-0,025 мм (3σ) цпк≥1,00 H01: +/-0,030 мм (3σ) цпк≥1,00
Димензије машине	Д: 1280 мм, Ш: 2656 мм, В: 1556 мм

Pостављање главе
	H24G	H08M	H02F	H01	OF
Количина млазнице	24	8	2	1	1
Pроток (цпх)	37.000 цпх (режим приоритета продуктивности, у развоју) 35.000 цпх (стандардни режим)	13000	7300	4200	3000
Величина дела (мм)	03015 мм до 5 к 5 Висина: до 2,0 мм	0603 (0201') до 45 к 45 Висина: до 13,0 мм	1608 (0603') до 74 к 74 (32 к 180) Висина: до 25,4 мм		1608 (0603') до 74 к 74 (32 к 180) Висина: до 38,1 мм
Pровера присуства делова	○	○ (H08MК)	○		x
Снабдевање делова Трака	○	○	○		○
Стицк	x	○	○		○
Pослужавник	x	○	○		○

ДинаХеад (ДКС)
Млазница количина		12	4	1
Pроток (цпх)		27.000 Функција присутности делова УКЉУЧЕНО: 26.000	12000	5800
Величина дела (мм)		0402 (01005') до 12,5 мм дијагонално и И је 7,5 мм или мање Висина: до 3,0 мм	1608 (0603') до 15 к 15 Висина: до 6,5 мм	1608 (0603') до 74 к 74 (32 к 100) Висина: до 25,4 мм
Тачност постављања (Фидуциал марк засновано референцирање)		+/-0,038 (+/-0,050) мм (3σ) цпк≥1,00	+/-0,040 мм (3σ) цпк≥1,00	+/-0,030 мм (3σ) цпк≥1,00
Pровера присуства делова		o	x	o
Делови снабдевање	Трака	o	o	o
	Стицк	x	o	o
	Pослужавник	x	o	o

*Контактирајте I.C.T за специфичне услове рада и детаљне спецификације.

ФАК:

P: Шта је НКСТ машина?

У контексту производње електронике и технологије за површинску монтажу (SMT), „НКСТ машина“ се често односи на серију машина за подизање и постављање које производи Fuji Цорпоратион.Ове машине су дизајниране за аутоматизовано постављање компоненти на штампане плоче (PCB) и познате су по својој прецизности и ефикасности.НКСТ серија укључује различите моделе са различитим могућностима да задовоље захтеве модерног SMT склопа.

P: Шта је НКСТ у SMT-у?

„НКСТ“ у SMT-у је скраћеница за Fuji НКСТ серију машина за преузимање и постављање.Ове машине су део Fuji-јеве SMT опреме и користе се за прецизно подизање електронских компоненти и њихово постављање на PCB током процеса монтаже.Fuji НКСТ машине су познате по својој напредној технологији и брзим и прецизним перформансама.

P: Које су спецификације Fuji AIМ-а?

Fuji AIМ, или Fuji аутоматска машина за инспекцију, је врста опреме која се користи за аутоматизовану оптичку инспекцију (АOI) у процесу склапања PCB-а.Спецификације Fuji AIМ машине могу да варирају у зависности од специфичног модела и конфигурације.Да бисте добили детаљне спецификације за одређену Fuji AIМ машину, препоручује се да посетите званичну веб локацију Fuji Цорпоратион или контактирате тим за подршку за I.C.T.
