ИСМ20Р
Yamaha
| Количина: | |
|---|---|

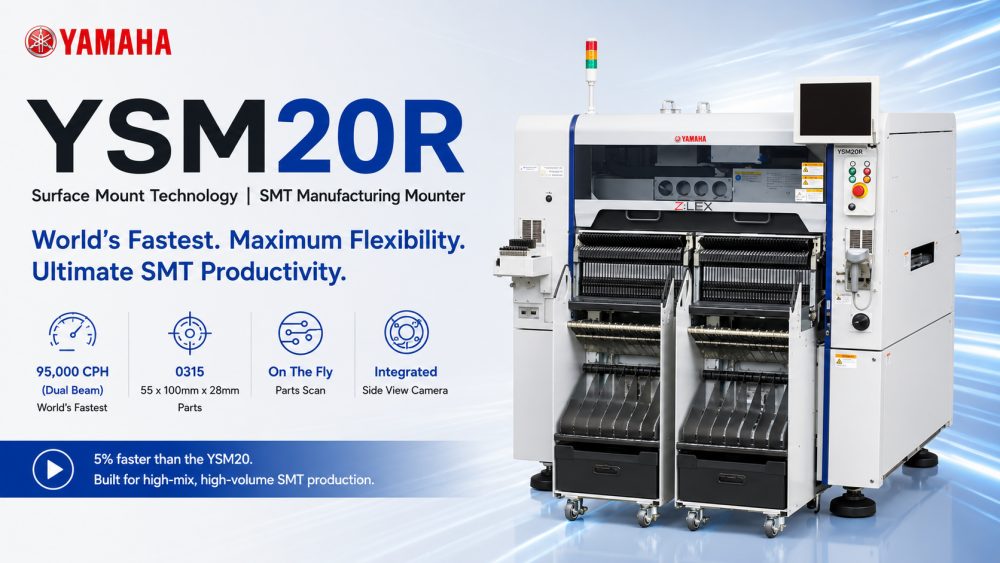

| ИСМ20Р Модуларни СМТ носач за чип
ИСМ20Р је модуларна СМТ машина за узимање и постављање, пројектована за производњу ПЦБ-а великог обима. Подржава операције у једној или две траке, велике табле и постављање високе густине. Његове свестране главе и камере широког поља ефикасно рукују различитим компонентама, од малих 0201с до великих 0315с, истовремено одржавајући високу прецизност и стабилност. Модуларни дизајн омогућава флексибилан распоред производне линије и максимизира ефикасност.
| Карактеристике производа
Двоструки сноп и постављање велике брзине
Опремљен дизајном са два снопа, ИСМ20Р омогућава истовремени рад у две траке, значајно побољшавајући пропусност. Главе високе прецизности постављају до 95.000 ЦПХ, балансирајућу брзину са прецизношћу.
Широка компатибилност компоненти и ПЦБ-а
Подржава велике димензије ПЦБ-а: Л810×В742 мм (једнострука трака) и Л810×В356 мм (двострука трака), омогућавајући смештај до 140 типова компоненти. Визија широког скенирања обезбеђује прецизно постављање на различите распореде ПЦБ-а.
Непрекидни рад и аутоматско учитавање
Са опционим додавачима са аутоматским убацивањем (АЛФ) и секвенцерима лежишта (АТС), ИСМ20Р ради непрекидно без заустављања за промене траке или лежишта, смањујући време застоја и одржавајући производне линије високо ефикасним.
| Спецификација
| Модел | ИСМ20Р - З:ЛЕКС |
| Применљиви ПЦБ | Једнострука трака Л810 к В490 до Л50 к В50 Двостепени Напомена: За Кс-осу 2-зрака опција само 1ПЦБ транспорт: Л810 к В490 до Л50 к В50 2ПЦБ транспорт: Л380 к В490 до Л50 к В50 |
| Могућност монтаже | 2-зрака на Кс-оси: Вишенаменска глава велике брзине (ХМ: Вишенаменска глава велике брзине к 2 95.000 ЦПХ (под оптималним условима дефинисаним од стране Иамаха Мотор) |
| Тачност монтаже | ±0,035 мм (±0,025 мм) Цпк≧1,0 (3σ) (под оптималним условима како их дефинише Иамаха Мотор када се користе стандардни материјали за евалуацију) |
| Применљиве компоненте | Високобрзина мулти (ХМ) глава НАПОМЕНА : 0201 до В55 к Л100 мм (препознавање индексирања прелази В45 мм), висина 15 мм или мање Напомена: Висина компоненте од 6,5 мм или више или величине компоненти од 12 мм у дужини/ширини или више захтевају опциону више камеру. Молимо контактирајте нас за информације у вези са монтажом 0201 компоненти. Компоненте чудног облика (ФМ: Флексибилна вишеструка) глава: 03015 до В55 к Л100 мм (препознавање индексирања прелази В45 мм), висина 28 мм или мање |
| Број типова компоненти | Фиксна плоча: 140 типова (конверзија за убацивач траке од 8 мм) Замена носача: Макс. 128 типова (конверзија за убацивач траке од 8 мм) Тацне за 30 типова (фиксни тип: максимално, када је опремљен са сАТС30) и 10 типова (тип носача: максимално, када је опремљен са цАТС10) |
| Напајање | 3-фазни АЦ 200/208/220/240/380/400/416 В ±10 % 50/60Хз |
| Извор снабдевања ваздухом | Чист сув ваздух од 0,45 МПа или више |
| Спољна димензија | Д1,374 к Ш1,857 к В1,445 мм |
| Тежина | Прибл. 2,050 кг |
* Спецификације и изглед су подложни променама без претходне најаве.
* Контактирајте ИЦТ за више детаља.
| Листа опреме СМТ линије
Σ-Г5СⅡ је обично интегрисан у комплетну СМТ производну линију укључујући штампач пасте за лемљење, СПИ систем за инспекцију, рефлов пећ, АОИ машину за инспекцију и опрему за руковање ПЦБ-ом. ИЦТ обезбеђује потпуну интеграцију линија која покрива СМТ, ДИП, премазивање и решења за паметну фабричку аутоматизацију како би помогли купцима да изграде ефикасне и скалабилне системе за производњу електронике широм света.
ИЦТ нуди више Иамаха СМТ носача, укључујући ИСМ10, ИСМ20, ИСМ40Р, који покривају мале ПЦБ-е до великих плоча високе густине. Сви модели имају модуларну конфигурацију, брзо постављање, широку компатибилност компоненти и рад високе прецизности, погодан за различите захтеве производне линије.
| Видео о успеху купаца
У Казахстану, ИЦТ је успешно испоручио потпуно аутоматску СМТ производну линију за производњу напајања. Инжењери су обезбедили инсталацију и обуку на лицу места, обезбеђујући несметану производњу. Линија је укључивала СМТ пуњач, потпуно аутоматски штампач, пећницу за рефлов, СМТ транспортер и офлајн АОИ инспекцију.
Повратне информације купаца: 'Све машине су из Кине ИЦТ Хвала вам. Добар квалитет и цена. Хвала Енди и Били што сте направили ову линију. И обучили нас да користимо ове машине. Хвала вам пуно.'
| Сервис и подршка за обуку
ИЦТ пружа свеобухватне услуге и решења за обуку. Инжењери могу да изврше пуштање у рад на лицу места, упутства за инсталацију и оперативну обуку, помажући клијентима да постигну брзо повећање. Обука обухвата рад машина, оптимизацију производне линије и рутине одржавања. Било да се ради о појединачним машинама или комплетним фабричким подешавањима, ИЦТ пружа брзу техничку подршку са краја на крај.
| Похвала купаца
Клијенти хвале ИЦТ инжењере за професионализам, стрпљење и одзив. ИСМ20Р и цела линија су познати по одличном квалитету, брзој испоруци и пажљивом паковању. Корисници пријављују неометано пуштање у рад и ефективну обуку, омогућавајући особљу да ефикасно ради од првог дана.
| Наш сертификат
ИСМ20Р и комплетна ИЦТ производна линија имају ЦЕ, РоХС и ИСО9001 сертификате, испуњавајући међународне стандарде квалитета. ИЦТ такође поседује власничке патенте, обезбеђујући иновативну, стабилну и безбедну опрему за глобалне купце.
| О ИКТ и фабрици
ИЦТ управља комплетним системом истраживања и развоја и производње, са великим тимом који брзо расте, који опслужује преко 1.700 глобалних клијената у више од 80 земаља. Строга контрола квалитета осигурава да све СМТ машине за преузимање и постављање испуњавају високе стандарде прецизности и поузданости. ИЦТ је посвећен пружању флексибилних, скалабилних комплетних фабричких СМТ решења.
