СМТ машине за ЛЕД
I.C.T
| Количина: | |
|---|---|

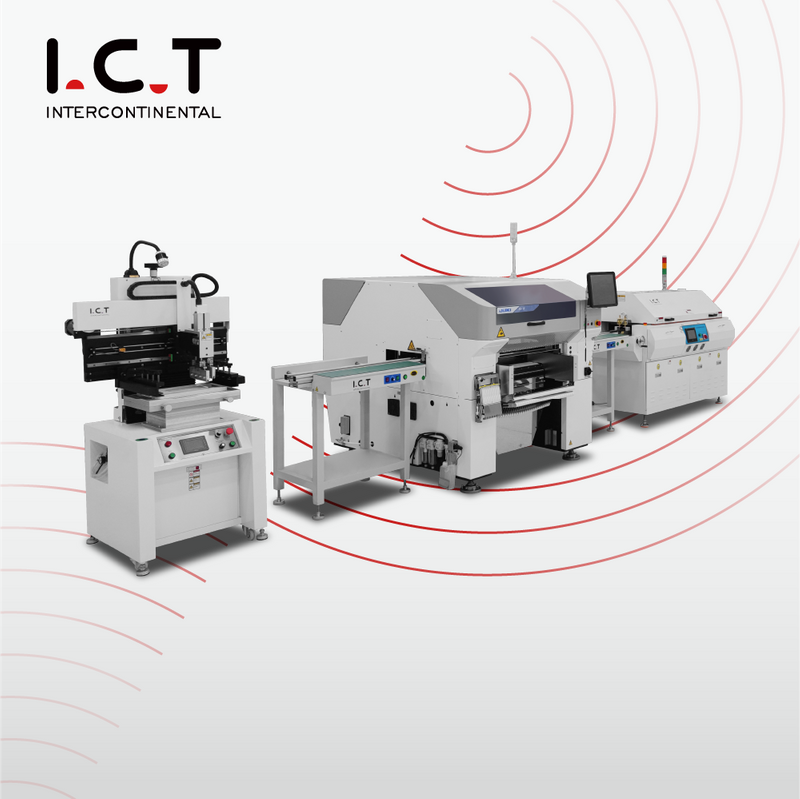

| Преглед линије за склапање ПЦБ-а
ИЦТ обезбеђује линију за склапање ПЦБ-а користећи три фабрике у власништву и 22+ године искуства у СМТ/ДИП, укључујући планирање фабрике, распореде, процене радне снаге, прорачуне РОИ за ЛЕД осветљење. Полуаутоматске или потпуно аутоматске опције имају утовариваче, штампаче, плацере, рефлов пећи, АОИ, истовариваче. Један оператер по смени. 18Кв/Х за ниске трошкове. Опслужује произвођаче ЛЕД сијалица, панела, плафонских светиљки широм света. 3-дневно подешавање проверава ваздух, струју, издувни гас, осветљење. 7-15 дана покрива софтвер, одржавање, безбедност, решавање проблема. 15+ година службе широм света. СМТ машине за ЛЕД укључују МЕС, ИоТ за паметне операције. Систем „кључ у руке“ убрзава лансирање ЛЕД диода, подржава проширење, смањује ризике за нове или успостављене фирме на растућим тржиштима расвете уз конзистентан квалитет, стручну помоћ, редовна ажурирања и доказану ефикасност у различитим подешавањима.
| Детаљне карактеристике производа
Беспрекорни ток аутоматизације
Линија за монтажу ПЦБ-а повезује машине са МЕС-ом за тренутне податке, повећање приноса, подешавања у ЛЕД плочама за плафонско осветљење. Утоваривачи рукују величинама ЛЕД драјвера. Штампачи стављају пасту вођену видом на ЛЕД перле или контроле. Плацерс брзо постављају делове 01005. Рефлов држи ±1,5°Ц за добре спојеве. АОИ проверава дефекте на основу АИ. Истоваривачи прелазе на следеће. Принос расте 25%+ у линији за склапање плафонских ЛЕД светла. Одговара плафонским плочама или тракама. Бафери остају стабилни, даљински алати прате, аутоматски рецепти се брзо мењају, следљивост прати ставке за различите ЛЕД моделе, олакшавајуће прекидаче, праћење стандарда, побољшање брзине у великим серијама са опцијама за прилагођене облике, брзе промене, комбиноване тестове и планиране методе одржавања.
Тачан систем лепљења
Штампачи у линији за склапање ПЦБ-а поправљају шаблоне микроно прецизно, одговарају оквирима за ЛЕД плоче. Брзе замене смањују заустављања. Аутоматско дозирање/брисање стабилно. 3Д СПИ мере пасте да бисте избегли ране грешке. Важно за ЛЕД напајање или низове. Рукује разним пастама, ниског топљења за осетљива ЛЕД сочива. Гарнитуре за равне слојеве на неравним подручјима, повећавају чврстоћу, смањују отпад, омогућавају брзо ажурирање нових ЛЕД стилова са уједначеним резултатима, бржим излазом, мање прераде и већим укупним бројем по смени.
Поуздан процес рефлов
Пећнице имају 12+ зона са одвојеном конвекцијом за равномерну топлоту у СМТ машинама за ЛЕД. Азот ствара јаке спојеве за ЛЕД драјвере или излазе. Профили се прилагођавају спецификацијама. Хлађење штити танке ПЦБ-е. Опоравак достиже 18Кв/Х. Интерфејси чувају многе рецепте. Кључ за трајност ЛЕД-а у плафонима. Транспортери повезују МЕС за исправан темпо, флексибилне брзине, унутрашње провере за спречавање застоја у сталном раду, безбедне покрете, омогућавају континуирани велики обим и укључују еко режиме.
Паметни инспекцијски алати
АОИ брзо снима 8К слике, проналази помаке или проблеме са лемљењем у ЛЕД-у. АИ се побољшава на основу података. Повратне информације одмах постављају места. Смањује грешке у линији за склапање ПЦБ-а. Извештаји о надоградњи помоћи. Аутоматски одбија смену без паузе, бележи информације за прегледе и брзе поправке у више редова са малим застојима, јаким праћењем и генерисањем извештаја.
| Захтеви за фабрички распоред
| Категорија | Пројекти | Детаљи |
|---|---|---|
| Захтеви за фабрички распоред | Фабрички распоред ваздушног кола | Користите фабрички извор ваздуха или посебну машину за компримовани ваздух без уља. Притисак треба да буде већи од 7 кг/цм⊃2;. |
| Фабрички електрични распоред | Монофазни АЦ220 (220±10%, 50/60Хз) Трофазни АЦ 380В (380±10%, 50/60Хз) | |
| Фабрички распоред издувних гасова | Минимални проток издувног канала је 500 кубних стопа у минути (14,15м⊃3;/мин) | |
| Распоред фабричког осветљења | Идеално осветљење у фабрици је 800~1200ЛУКС, барем не мање од 300ЛУКС. | |
| Распоред фабричке температуре | Температура околине у производној радионици је 23±3°Ц, углавном 17~28°Ц, а релативна влажност је 45%~70% РХ. | |
| Припрема материјала | БОМ Лист | Наведите све делове и количине потребне за склапање ПЦБА производне линије. |
| ЦАД датотека | Датотека за дигитални дизајн за планирање распореда ПЦБ-а и подешавања машине. | |
| Гербер Филе | Стандардна датотека за производњу и штампање штампаних матрица. | |
| паста за лемљење | Материјал нанесен на подлоге пре постављања компоненти у штампач. | |
| СМД компонентни материјали | Делови за површинску монтажу као што су чипови и отпорници за постављање. | |
| Индустриал Алцохол | Користи се за чишћење плоча и шаблона током процеса подешавања. | |
| Сплице Белт | Трака за повезивање намотаја без заустављања линије. | |
| Шаблона | Метални лим са рупама за прецизно штампање пасте за лемљење. |
| Листа опреме СМТ линије
ИЦТ висококвалитетна ПЦБА производна линија садржи напредну опрему за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована СМТ линија укључује утоваривач, аутоматски штампач за прецизно наношење пасте за лемљење, машину за хватање и постављање за прецизно постављање компоненти, рефлов пећ за поуздано лемљење и АОИ систем за темељну инспекцију дефеката. Ова висококвалитетна производна линија ПЦБА обезбеђује несметан рад, високу поузданост и јефтину СМТ монтажу, испуњавајући различите захтеве индустрије.
| Назив производа | Сврха у СМТ линији |
|---|---|
| ПЦБ утоваривач | Аутоматски учитава голе ПЦБ-ове на линију. |
| Лелдер пастени штампач | Тачно штампа пасту за лемљење на ПЦБ плочицама. |
| ПЦБ транспорт | Конвејер транспортује ПЦБ током производње. |
| Изаберите и пласирајте машину | Прецизно монтира компоненте на ПЦБ. |
| Рефровати пећ | Топи лем и формира чврсте спојеве. |
| АОИ машина | Проверава лемне спојеве и дефекте постављања. |
| СПИ Мацхине | Проверава висину и квалитет пасте за лемљење. |
| Опрема за сљедивост | Записује и прати производне податке: Ласерска машина за обележавање/Постављање етикета/Инкјет штампач |
| Машина за чишћење СМТ-а | Користи се за чишћење ПЦБ-а, шаблона, учвршћења, млазница итд. |
| ПЦБ машина за усмеравање | Исеците ПЦБА у коначни производ |

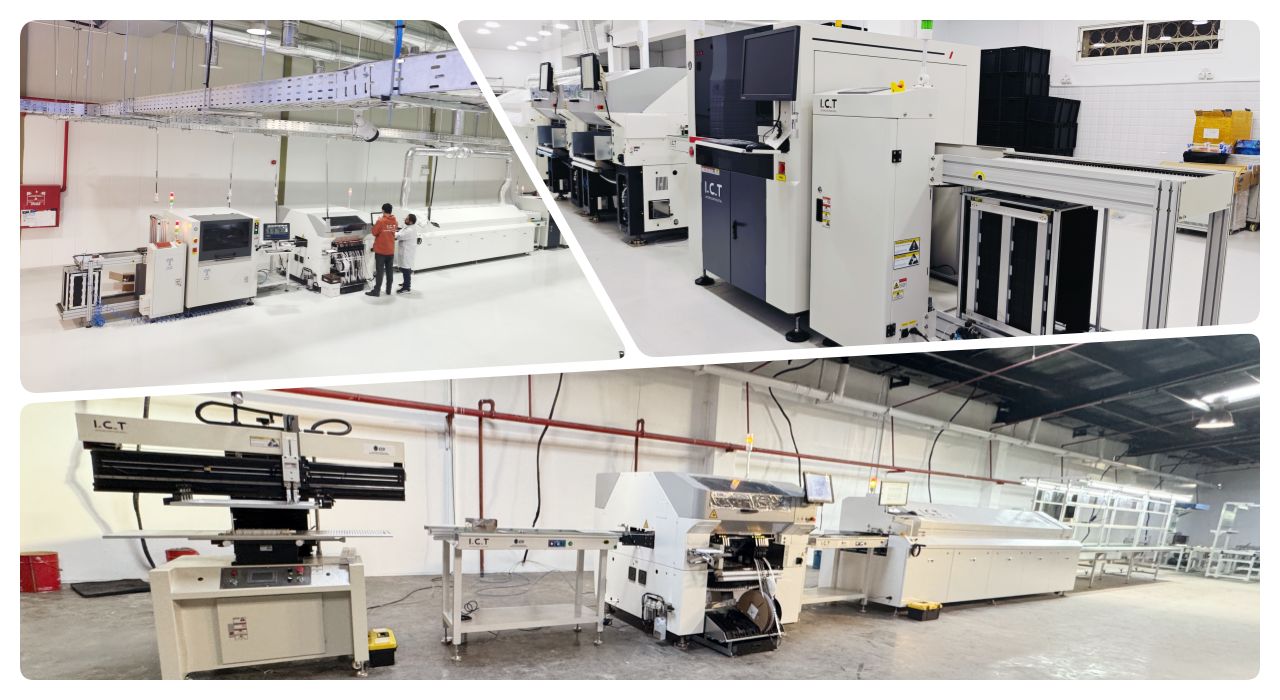

| Видео о успеху купаца
Алжирска телефонска компанија посетила је тестирање машине. Испоручено 10+ ПЦБ-а и материјала; водили смо производњу уживо. Аутоматски штампач је правилно применио пасту. СПИ верификовани депозити. РКС-8 брзо поставља мале компоненте. РС-1Р је прецизно руковао великим. Улагач лежишта обезбеђује стабилне штитове. Рефлов добро залемљен. АОИ је потврдио квалитет. 5700 подељених панела тачно. Чист рад је показао брзину, веза за телефон/ЛЕД употребу. Одговара СМТ машинама за ЛЕД свестраност. Клијенти су прихватили плоче, приметили неометани процес, планирали сличну линију за склапање ПЦБ-а код куће са линијом за склапање плафонских ЛЕД светла за лак раст, стабилне нивое, веће количине и будуће опције у раду.
| Систем подршке од краја до краја
Менаџери воде линију за склапање ПЦБ-а од почетка до побољшања. 3 дана на лицу места: провере, пробе, подешавање. 7-15 дана обуке: МЕС, ЛЕД руковање, анализа, одржавање, протоколи. Интернет ствари упозорава на проблеме, дозвољава даљинску помоћ. Делови из 8 магацина брзо. 15 година искуства, разни језици. Годишње провере, ажурирања одржавају најбоље за трајну поузданост ЛЕД-а, раст обима, промене на тржиштима уз паметне планове, стручни допринос и прилагођене кораке напретка.
| Најважније повратне информације корисника
Похвале за 2-сатна даљинска решења на линији за склапање ПЦБ-а. Пећнице стабилне 24/7. Паковање управља путовањем. Одговори бољи од обећаних. Линија за монтажу плафонских ЛЕД светла добро производи велике количине. Јасни интерфејси убрзавају учење у ЛЕД раду са једноставним корацима, брзим хватањем и корисним помагалима за брзу способност.
| Стандарди квалитета Мет
ЦЕ потврђује безбедност. РоХС обезбеђује чисте материјале. ИСО9001 води процесе. Патенти штите карактеристике. Подржава прихватање ПЦБ монтажне линије свуда. Потпуни стандарди тестирања пре отпреме за све да би се потврдила функција, правила и врхунски квалитет.
| О ИЦТ компанији и фабрици
Три фабрике покривају 12000м⊃2;. 89 запослених, 20 инжењера. 25 година опслужује 1600 купаца у 72 земље. Р&Д прави прилагођене СМТ машине за ЛЕД. КЦ пажљиво проверава сваку фазу. Глобални центри, складишта, филијале пружају брзу подршку. Мисија: водећа платформа за електронику унакрсних вредности са фокусом на иновације, партнерства, одрживост и развој вођен клијентима.
