Проблеми са СМТ спајањем се обично јављају када траке са две компоненте нису припремљене, поравнате, спојене или увучене исправно. Лоше спајање може да изазове одвајање траке, заглављивање фидера, губитак компоненти, прекиде у постављању и неочекивани прекид производње. У СМТ монтажи великог обима, чак и мали дефект спајања може утицати на стабилност целог процеса снабдевања материјалом.
Најчешћи проблеми са СМТ спајањем се могу спречити. Кључно је разумети однос између припреме спајања, поравнања носеће траке, снаге спајања, компатибилности фидера и руковања оператером. Када фабрика комбинује исправну опрему са стандардизованим процесом, ризик од квара на споју траке компоненти може се значајно смањити.
Овај водич објашњава најчешће проблеме са спајањем, како да обавите практично решавање проблема са спојевима СМТ спојева и како спречите поновљене кварове током аутоматске или ручне промене материјала.
Садржај
СМТ спој је мали спој, али мора поуздано да ради унутар брзопокретног улагача. Повезана трака треба да одржава тачан правац, ширину, нагиб, положај џепа и механичку чврстоћу док пролази кроз пут довода.
Ако било који део процеса није тачан, спајање може одмах пропасти или створити проблем неколико минута касније. На пример, спој може изгледати безбедно када је направљен, али ће се одвојити након вишеструког повлачења од стране хранилице. Други спој може остати повезан, али ствара довољну дебљину или неусклађеност да изазове застој у храњењу.
Квалитет спајања не зависи само од једне акције. На то утиче стање старе траке, стање нове траке, начин сечења, положај поравнања, материјал за спајање, дизајн фидера и начин руковања оператера.
То значи да се решавање проблема не би требало фокусирати само на видљиви зглоб. Ако се исти проблем понавља више пута, фабрика треба да прегледа комплетан процес од припреме котура до рада фидера.
Оператери често мењају колут током периода заузете производње. Када је потребно обратити пажњу на неколико улагача истовремено, оператер може пожурити са припремом траке или прескочити корак верификације. Умор и разлике између смене такође могу створити недоследне резултате.
Аутоматска опрема може смањити неке од ових варијација, али не уклања потребу за одговарајућом обуком и контролом процеса. Поуздана операција спајања мора се лако пратити чак и када је потражња за производњом велика.
Спој који ради са једним фидером можда неће бити једнако добар са другим типом улагача. Разлике у путањи траке, структури водича, руковању покривном траком и зазору могу утицати на то како се зглоб креће кроз улагач.
Из тог разлога, спој треба увек тестирати у стварним условима производње. Визуелна инспекција сама по себи не може потврдити да ће се зглоб правилно хранити при нормалној брзини линије.
Неусклађеност траке један је од најчешћих проблема са спајањем СМТ-а. То се дешава када стара и нова носећа трака нису постављене у истом правцу или нису правилно поравнате пре спајања.
Неусклађеност може утицати на ивицу траке, положај џепа, рупе зупчаника или нагиб компоненте. Када улагач повуче спојену траку напред, спој се може померити неравномерно или се закачити за путању вођице.
Уобичајени симптоми неусклађености траке укључују отпор улагача, неравномерно кретање траке, повремене аларме за храњење и спој који се помера у страну док пролази кроз улагач. Оператер такође може приметити да ивица траке није равна након што је спој завршен.
У неким случајевима, улагач наставља да се креће, али положај џепа компоненте постаје нестабилан. Ово може довести до промашених избора или грешака при постављању, а не до тренутног заустављања машине.
Две траке нису постављене на исту средишњу линију.
Крајеви траке су исечени под различитим угловима.
Оператер је спајао траке са различитим оријентацијама.
Водич за позиционирање није правилно коришћен.
Ширина траке није била компатибилна са алатом за спајање.
Ивица носеће траке је оштећена пре спајања.
Пре спајања, оператери треба да потврде правац траке, положај ивице и оријентацију џепа. Стару и нову траку треба поставити у водич машине према дефинисаној референтној тачки, а не поравнати само оком.
Када је могуће, користите машину за спајање са стабилним држачем за позиционирање или вођицом за поравнање. Водич треба да чврсто држи обе траке док се спој ствара. Фабрике такође треба да дефинишу једноставан стандард визуелне инспекције за равност, положај ивице и смер траке.
Ако се неусклађеност настави након обуке оператера, тестирајте процес са различитим добављачима трака и ширинама траке. Проблем може настати због варијације димензија траке носача, а не само због руковања оператером.
Слаб спој се може одвојити док улагач вуче траку. Ово је озбиљан облик квара споја траке компоненти јер прекида континуитет материјала и може неочекивано зауставити довод.
Спој се може одвојити одмах након спајања, током пуњења довода или након што је спојена трака већ прошла кроз део пута довода. Одложено раздвајање је посебно тешко дијагностиковати јер спој може у почетку изгледати прихватљиво.
Знаци слабог спајања укључују одвајање траке, лабав материјал за спајање, отворени спој или довод који се изненада зауставља након што тачка спајања дође до механизма за напајање. Оператери такође могу открити да је нови колут одвојен од старе траке током прегледа.
Ако се спој одвоји унутар улагача, оператер ће можда морати да уклони траку, очисти путању улагача, поново споји котур и поново провери материјал. Ово ствара више застоја у односу на нормалну замену колута.
Недовољан притисак спајања.
Неисправан или оштећен материјал за спајање.
Прашина, уље или остаци на површини траке.
Неравни или оштећени крајеви траке.
Нетачно преклапање између две траке.
Материјал за спајање који не одговара типу траке.
Прекомерна сила вучења хранилице.
Крајеви траке треба да буду чисти, равни и без контаминације пре спајања. Оператери треба да користе исправан материјал за спајање и да прате препоручени положај и преклапање. Ако машина врши притисак или топлоту, подешавања треба проверити у складу са траком и методом спајања који се користи.
Фабрике треба да изврше једноставну проверу повлачења или руковања током валидације процеса. Циљ није да се примени прекомерна сила, већ да се потврди да зглоб остаје сигуран током нормалног кретања траке.
За производњу великог обима, аутоматска машина за спајање може помоћи у побољшању конзистентности спајања контролисањем положаја траке и акције спајања. Решење за аутоматско спајање СМТ траке може се проценити када фабрици буду потребни поновљивији перформанси промене намотаја.
До застоја споја долази када спојени део не може глатко да прође кроз довод. Улагач се може зауставити, генерисати аларм или показати ненормалан отпор када спој дође до путање вођице, ланчаника или покривне траке.
Овај проблем је уобичајен када је спој предебео, неуједначен, неусклађен или није погодан за одређени улагач. Спој може бити механички јак, али ипак покварити јер његов облик не одговара зазору довода.
Типични знаци укључују изненадно заустављање улагача, аларм за заглављивање, неправилно напредовање траке или спој који се пресавија или оштети унутар улагача. У неким случајевима, мотор фидера може наставити да покушава да унапреди траку док се позиција компоненте не помера исправно.
Поновљени застоји на истој позицији улагача могу указивати на проблем специфичан за улагач. Застоји који се дешавају са многим додавачима могу указивати на шири проблем у процесу спајања.
Спој је предебео за пут довода.
Спој има неравну ивицу или издигнуту секцију.
Ширина траке не одговара подешавању фидера.
Материјал за спајање се протеже изван ивице траке.
Водич за убацивање је прљав или оштећен.
Спој је напуњен у погрешном смеру.
Коначни спој треба да буде раван и чист, без непотребног материјала који се протеже у доводну стазу. Руковаоци треба да избегавају прекомерно преклапање или спајање материјала који ствара гломазан спој.
Пре пуне производње, тестирајте спој кроз стварни модел довода при нормалној радној брзини. Проверите кретање пре и после тачке спајања. Овај тест треба поновити за ширине трака и типове компоненти које се најчешће користе.
Одржавање хранилице је такође важно. Прашина, остаци лепка и истрошени делови вођице могу да учине довод мање толерантним на варијације спајања. Добар процес решавања проблема би требало да провери стање споја и довода.
Још један уобичајени проблем се јавља када се нови колут убаци у погрешном смеру или се носећа трака обрне пре спајања. Траке могу и даље бити спојене, али фидер не може исправно да испоручи компоненте.
Погрешан смер може довести до тога да џепови компоненти буду окренути на погрешан начин, да се покривна трака неправилно помера или да рупе за ланчанике не захвате механизам за увлачење.
Симптоми могу укључивати недостатак подизања компоненте, померање траке уназад, аларме улагача, изложене компоненте у погрешном положају или спој који изгледа исправно, али се не може убацити у убацивач.
Будући да трака и даље може изгледати физички повезана, овај проблем се може погрешити са грешком у улагачу или машини за постављање. Оператери треба да провере правац траке пре подешавања машине или замене улагача.
Нови колут је постављен у погрешној оријентацији.
Трака је окренута пре спајања.
Оператер није упоредио старо и ново упутство за траку.
Колутови сличног изгледа изазвали су забуну.
Упутство за рад није укључивало проверу правца.
Користите јасну ознаку правца траке на станици за спајање. Оператери би требало да упореде нову траку са траком која се креће пре спајања и потврде да су џепови компоненти, рупе за ланчанике и трака за покривање окренути на исправан начин.
Ознаке материјала и задаци улагача такође треба да буду лаки за читање. Када неколико колутова изгледа слично, провера бар кода или верификација материјала може смањити ризик од неправилног пуњења.
Стандардна радна инструкција треба да укључи проверу правца као обавезан корак, а не да је оставља у меморији оператера.
Неки спојеви остају повезани, али и даље стварају нестабилно напајање компоненти. Спој може проћи кроз довод, али нагиб компоненте, положај џепа или кретање траке постају недоследни у близини тачке спајања.
Ова врста проблема може утицати на тачност постављања и може бити теже идентификовати од потпуног заглављивања у улагачу. Линија може наставити да ради док производи повремене грешке подизања или аларме за постављање компоненти.
Оператери могу приметити промашене изборе, празне џепове, неправилно напредовање траке или главу за постављање која се зауставља у близини подручја спајања. У неким случајевима само одређене компоненте или положаји довода показују проблем.
Ако је проблем повремено, важно је забележити када се дешава и да ли је увек повезан са тачком спајања. Ове информације могу помоћи да се проблем спајања одвоји од проблема са доводом или компонентом.
Машина за постављање очекује да компоненте стигну на предвидљиву локацију за преузимање. Ако се трака помера неравномерно или спој промени ефективни нагиб, компонента можда неће бити правилно представљена.
Ово може утицати на СМТ систем одабира и постављања чак и када сама машина нормално функционише. Због тога је стабилно напајање компонентама важан део контроле квалитета постављања.
Користите материјале за спајање и методе спајања које чувају равност и кретање траке. Избегавајте постављање зглоба преблизу оштећеном џепу или коришћење дела траке са растегнутим или деформисаним рупама за ланчанике.
Када потврђујете процес спајања, провуците довољно траке кроз фидер да бисте посматрали стварни прелаз. Кратка ручна провера на станици за спајање није довољна да потврди стабилно понашање постављања.
Погрешно пуњење материјала није механичка грешка споја, али је један од најозбиљнијих проблема повезаних са заменом колута. Трака може бити правилно спојена док се погрешна компонента уноси у производну линију.
Ово може довести до погрешног постављања, проблема са квалитетом производа, прераде, расипања материјала и тешког испитивања следљивости.
Погрешан материјал може бити изабран зато што се слични колути складиште заједно, етикете се тешко читају или оператер ради под временским притиском. Ризик постаје већи у производњи високе мешавине, где се на истој линији може користити много бројева делова.
Други ризик се јавља када је заменски колут припремљен унапред, али није јасно идентификован. Оператер може претпоставити да је колут исправан без довршавања одговарајуће провере.
Користите скенирање бар кодова или дефинисани процес верификације материјала у два корака када производно окружење захтева бољу следљивост. Број дела, положај фидера и радни налог треба да се провери пре него што се спајање заврши.
Замјенски колути треба да буду постављени према плану производње и јасно одвојени од неискоришћених или враћених материјала. Ово смањује конфузију током периода заузетости.
Проверу материјала треба третирати као део процеса спајања. Брзо спајање није успешна промена ако уводи погрешну компоненту у довод.
Недоследан квалитет спајања је уобичајен када процес у великој мери зависи од ручног руковања. Два оператера могу да користе исте алате, али да праве спојеве са различитим поравнањем, притиском, преклапањем или снагом споја.
Ово ствара нестабилан производни процес. Линија може нормално да ради у једној смени, али има више проблема са доводом у другој смени.
Варијације оператера могу бити последица непотпуне обуке, нејасних радних упутстава, различитих личних навика, умора или употребе различитих алата. То се такође може десити када процес не дефинише јасно прихватљиво поравнање траке или изглед спајања.
Ако фабрика само каже оператерима да „безбедно споје траке“, свака особа може другачије да тумачи упутства. Бољи процес описује тачне кораке и критеријуме квалитета који се морају проверити.
Направите визуелно упутство за рад које показује тачан правац траке, положај сечења, преклапање, постављање материјала за спајање и тачке завршне провере. Користите узорке слика или одобрене референтне спојеве када је то могуће.
Обука треба да обухвати и нормалан рад и примере уобичајених кварова. Оператери треба да знају како да препознају слаб спој, неравну ивицу, обрнуту траку и спој који није погодан за довод.
За линије са честим мењањем колута, размислите о надоградњи на аутоматску опрему. Поређење ручног и аутоматског спајања може помоћи производним тимовима да процене да ли би аутоматизација смањила варијације које зависе од оператера.
Када спој поквари, најбрже решење није увек заменити цео колут или подесити машину за постављање. Структурирани процес решавања проблема помаже да се идентификује стварни узрок и спречава повратак истог проблема.

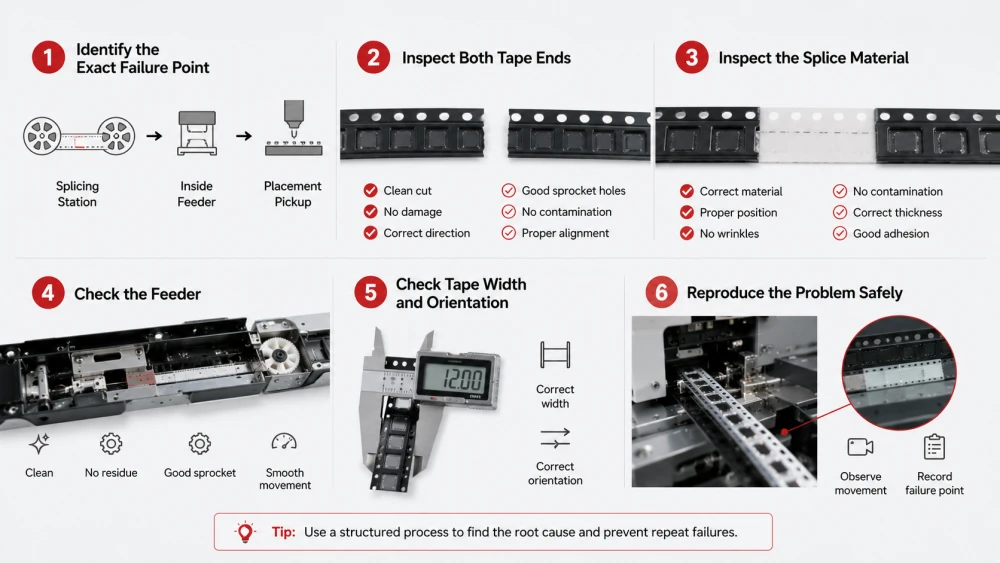

Следећи кораци се могу користити за практично решавање проблема са СМТ спојевима.
Прво одредите где се проблем јавља. Да ли спајање поквари на станици за спајање, током пуњења фидера, унутар фидера или близу позиције преузимања за постављање?
Локација даје важан траг. Спој који се одваја пре утовара указује на проблем спајања. Спој који се заглавио унутар улагача указује на проблеме са дебљином, поравнањем или компатибилношћу. Спој који пролази, али узрокује грешке у подизању, може указивати на нестабилност тона или траке.
Проверите да ли су старе и нове траке исечене чисто и да ли трака има оштећене ивице, истегнуте рупе за ланчанике, контаминацију или деформацију.
Не прегледајте само видљиву површину. Проверите смер траке, положај џепа, стање траке за покривање и поравнање ивица. Мали недостатак пре спајања може утицати на зглоб након што је завршен.
Проверите да ли је коришћен исправан материјал за спајање и да ли се налази унутар препорученог подручја. Потражите лабаве ивице, боре, контаминацију, превелику дебљину или непотпуну адхезију.
Ако исти материјал више пута ствара проблеме, тестирајте други одобрени материјал за спајање или прегледајте подешавања машине. Материјал за спајање мора одговарати условима траке и додавача.
Проверите да ли на путу довода нема прашине, остатака лепка, оштећених вођица, истрошених ланчаника или абнормалног отпора. Провуците траку која је позната као добра кроз улагач да бисте потврдили да ли сам улагач ради исправно.
Ово поређење је корисно јер одваја грешке спајања од грешака напојника. Ако се и позната добра трака заглави, улагач може захтевати чишћење, подешавање или одржавање.
Уверите се да ширина траке одговара улагачу и да су старе и нове траке окренуте у правом смеру. Неподударање ширине или обрнута трака може створити симптоме који изгледају слично квару спајања.
Документујте ширину траке, тип компоненте, модел улагача и положај производне линије. Ове информације помажу да се идентификују обрасци ако се проблем понавља.
Ако је проблем повремено, репродукујте га помоћу контролисаног тестног колута уместо да чекате следећи неуспех производње. Посматрајте спој док пролази кроз довод и забележите тачку у којој кретање постаје нестабилно.
Немојте наставити са радом са познатим лошим спојем ако може оштетити улагач или створити ризик за квалитет производа. Контролисано тестирање је безбедније и обично даје боље дијагностичке информације.
Превенција је ефикаснија од поновног опоравка. Снажан програм превенције комбинује исправну опрему, стандардни рад, обуку руковаоца, контролу материјала, одржавање фидера и праћење перформанси.
Упутство за рад треба да објасни сваки корак од припреме старог котура до верификације фидера. Требало би да покаже где треба поставити траку, како потврдити правац, како нанети материјал за спајање и како прегледати завршни спој.
Упутство такође треба да дефинише шта треба учинити када је трака оштећена, пронађен погрешан материјал или спој не испуњава визуелни стандард. Јасна правила одлучивања смањују импровизацију током продукције.
Одобрени референтни узорци помажу оператерима да разумеју разлику између прихватљивог споја и неисправног споја. Узорци могу показати исправно поравнање, равност, положај ивице, преклапање и постављање материјала за спајање.
Референтни узорци су посебно корисни за обуку нових оператера и одржавање доследних стандарда у различитим сменама.
Пре спајања, прегледајте и стару и нову траку. Проверите да ли има оштећених ивица, контаминације, деформације, џепова који недостају и лошег стања траке за покривање. Немојте претпостављати да је сваки крај траке погодан за спајање.
Ако је трака оштећена, исеците је на чист део или следите фабрички одобрену процедуру опоравка. Почињање са лошим крајем траке повећава шансу за отказ зглоба.
Редовно чишћење и одржавање помажу да процес позиционирања и спајања буде стабилан. Уклоните делове траке, прашину и остатке лепка са радног простора према упутствима добављача машине.
Проверите делове за сечење, вођице, сензоре и механизме притиска у дефинисаним интервалима. Машина која постепено губи тачност поравнања може створити више кварова пре него што проблем постане очигледан.
Квалитет спајања не може надокнадити прљаву или оштећену хранилицу. Одржавање улагача треба да укључи чишћење путање траке, проверу кретања вођице, проверу ланчаника и преглед абнормалног отпора увлачењу.
Фабрике треба да забележе да ли су аларми везани за спајање концентрисани на специфичне моделе или позиције довода. Ове информације могу открити проблеме одржавања опреме који се погрешно приписују процесу спајања.
Заустављање увлакача стазе, одвајање траке, локације заглављивања, инциденти са погрешним материјалом и поправка оператера повезана са заменом колута. Подаци треба да обухватају ширину траке, тип компоненте, положај фидера, оператера и смену када је то могуће.
Редовни прегледи помажу фабрици да идентификује узроке који се понављају. Такође показује да ли надоградња опреме или промена процеса производи мерљиво побољшање.
Аутоматизација није решење за сваки проблем спајања, али може да смањи варијације које узрокују многе кварове. Посебно је корисно када фабрика обавља честе промене колута, ради у неколико смена или има потешкоћа у одржавању доследног квалитета ручног спајања.
Аутоматска опрема може помоћи у позиционирању трака према поновљивој референци. Ово смањује неусклађеност узроковану постављањем руку и чини коначни спој конзистентнијим међу оператерима.
Машина може помоћи у контроли притиска спајања, положаја или редоследа. Ово смањује вероватноћу слабих зглобова узрокованих неравномерним ручним руковањем.
Аутоматизација обезбеђује јаснији процес обуке и ревизије. Оператери прате исти ток рада машине, а надзорници могу да прегледају проблеме у односу на дефинисани радни редослед.
Фабрике које процењују аутоматизацију и даље треба да тестирају опрему са стварним тракама и фидерима. Одговарајућа машина мора одговарати производним материјалима и подржавати потребан процес промене.

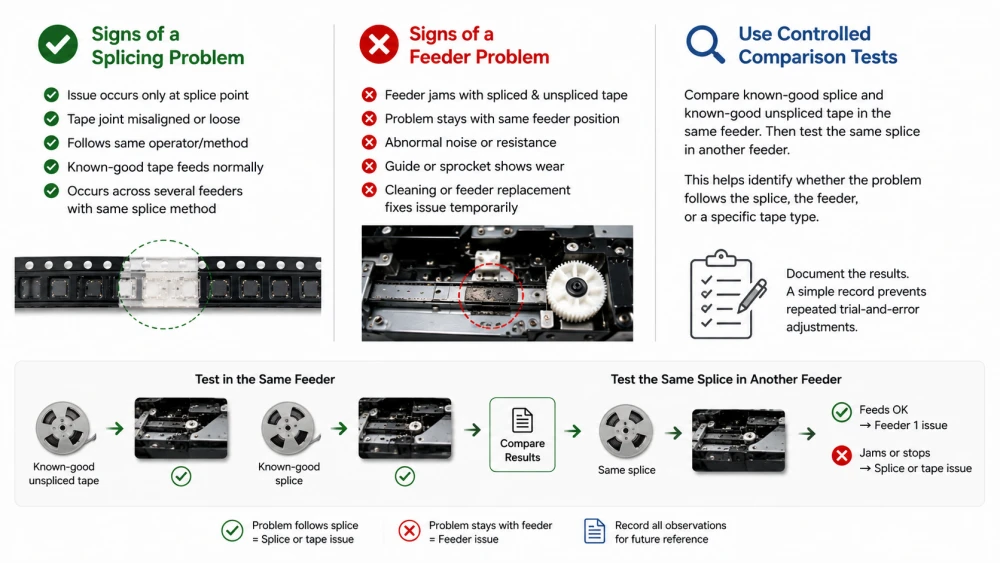

Грешке у спајању и напојници могу створити сличне симптоме, тако да дијагноза треба да буде систематска. Замена методе спајања када је прави проблем истрошен улагач неће решити проблем.
Проблем се јавља само када трака дође до тачке спајања.
Спој траке је видљиво неусклађен или лабав.
Проблем прати исти оператор или метод спајања.
Познато добра трака се нормално увлачи кроз исти фидер.
Проблем се јавља на неколико довода који користе исту методу спајања.
Улагач се заглављује и са спојеном и са неуплетеном траком.
Проблем остаје са истим положајем хранилице.
Улагач има абнормалну буку или отпор.
Вођица или ланчаник показују видљиво хабање.
Чишћење или замена хранилице привремено решавају проблем.
Најкориснији тест је да се упореди позната добра спојница и позната добра неувезана трака у истом фидеру. Затим тестирајте исти спој у другој хранилици. Ово помаже да се идентификује да ли проблем прати спој, фидер или одређени тип траке.
Документујте резултате уместо да се ослањате на памћење. Једноставан запис о решавању проблема може спречити поновљена подешавања покушаја и грешака.
Најчешћи проблеми СМТ спајања укључују неусклађеност траке, слабе спојеве, заглављивање увлакача, нетачан правац траке, нестабилно довођење компоненти, погрешно учитавање материјала и недоследно извођење оператера. Ови проблеми могу да доведу до застоја у производњи, доводних аларма, отпада компоненти и ризика од квалитета постављања.
Ефикасна превенција почиње са чистом припремом траке, тачним поравнањем, одговарајућим материјалима за спајање, проверама компатибилности фидера, стандардним радним упутствима и редовним одржавањем машина и улагача. Када дође до проблема, користите решавање проблема са структурираним СМТ спојем да бисте утврдили да ли је узрок спајање, довод, материјал или начин рада.
За фабрике са честим променама котура или високим производним притиском, систем аутоматског спајања може побољшати поновљивост и смањити варијације које зависе од оператера. Комплетан процес треба посматрати као део шире стратегије промене материјала СМТ.
Праћењем кварова повезаних са спајањем и исправљањем њихових основних узрока, СМТ произвођачи могу да смање квар споја траке компоненти , побољшају стабилност фидера и одржавају поузданије снабдевање компонентама на линији за постављање.
Најчешћи проблеми са СМТ спајањем су неусклађеност траке, слаби или раздвојени спојеви споја, заглављивање у доводу, нетачан смер траке, нестабилно довођење компоненти, погрешно оптерећење материјала и недоследан квалитет спајања између оператера. Ови проблеми могу бити узроковани лошом припремом траке, неисправним материјалом за спајање, стањем улагача, грешком оператера или некомпатибилношћу између спојнице и додавача.
СМТ спојни спој може покварити унутар довода јер је превише дебео, слаб, неусклађен, контаминиран или неприкладан за пут довода. Спој такође може покварити када је ивица носеће траке оштећена или материјал за спајање није правилно нанесен. Тестирајте спој са стварним улагачем и проверите стање споја и додавача током решавања проблема.
Отказивање спајања траке компоненти може се спречити коришћењем чистих и неоштећених крајева траке, тачним поравнавањем трака, одабиром одговарајућег материјала за спајање, провером смера траке и тестирањем споја кроз стварни улагач. Стандардна упутства за рад, обука оператера, редовно одржавање и опрема за аутоматско спајање могу додатно побољшати поновљивост.
Да бисте решили проблем са СМТ спојем, прво идентификујте где је дошло до квара. Прегледајте крајеве траке, материјал за спајање, правац траке, дебљину споја и поравнање. Затим проверите уложак за контаминацију, хабање или абнормалну отпорност. Упоредите проблематично спајање са познатим добрим спојем и забележите ширину траке, положај фидера, тип компоненте и услове рада.
Аутоматска СМТ машина за спајање може смањити многе проблеме узроковане ручним поравнањем, недоследним притиском спајања и варијацијама оператера, али не може спречити сваки квар. Неисправни материјали, оштећена трака, неодговарајући услови улагача, лоше одржавање или погрешна подешавања машине и даље могу изазвати проблеме. Аутоматизација најбоље функционише када се комбинује са верификацијом материјала, обуком и одржавањем фидера.
