Грешке у позицији подизача СМТ фидера се дешавају када компонента није представљена на тачној локацији да би је млазница подигла. Машина може пријавити грешку подизања, грешку у вакууму, одбацивање компоненте или аларм улагача, али прави проблем је често нетачна позиција подизача увлакача, нестабилно индексирање траке, погрешне координате преузимања или кретање унутар џепа компоненте.
Додавач је одговоран за померање сваке компоненте до тачке преузимања са поновљивом тачношћу. Ако трака напредује предалеко, стане прерано, помера се у страну или не држи компоненту правилно, млазница може промашити компоненту или је покупити са ивице. Ово може довести до недостајуће компоненте, испуштене компоненте, постављања компоненти наопако, високе стопе одбацивања и непотребног отпада материјала.
Овај водич објашњава главне узроке грешке у позицији подизача СМТ фидера и пружа практичан процес калибрације СМТ фидера за производне инжењере и тимове за одржавање.
Садржај
Грешка у позицији преузимања СМТ фидера значи да компонента није лоцирана на очекиваној координати подизања када млазница стигне. Компонента може бити предалеко напред, предалеко уназад, померена у страну, ротирана, нагнута или недостаје из џепа.
Машина може и даље успешно завршити неке циклусе подизања. Због тога је тешко идентификовати проблеме са хранилицама. Улагач може нормално да ради неколико минута, а затим да створи испрекидану грешку када се промени отвор за траку, џеп, покривна трака или положај компоненте.
Типични симптоми укључују пропуштено подизање, бочно подизање, ротацију компоненте, одбијање компоненте након прегледа камере, нестабилну вредност вакуума, испуштену компоненту и поновљено померање.
Остали знаци укључују млазницу која додирује ивицу џепа траке, померање компоненте након индексирања траке, недоследно напредовање траке, абнормални шум улагача и грешке које прате један улагач након што је премештен на другу позицију машине.
Млазница треба да дође у контакт са компонентом на стабилном и одговарајућем месту за преузимање. Ако млазница додирне ивицу уместо центра, вакуумско заптивање постаје слабије и компонента може да се ротира током кретања главе.
Погрешан положај увлакача такође може проузроковати да машина одбије добру компоненту. Компонента може бити изабрана, али њен положај на млазници може бити изван опсега корекције камере. У овој ситуацији, проблем може изгледати као грешка у виду иако је улагач креирао оригинални помак.

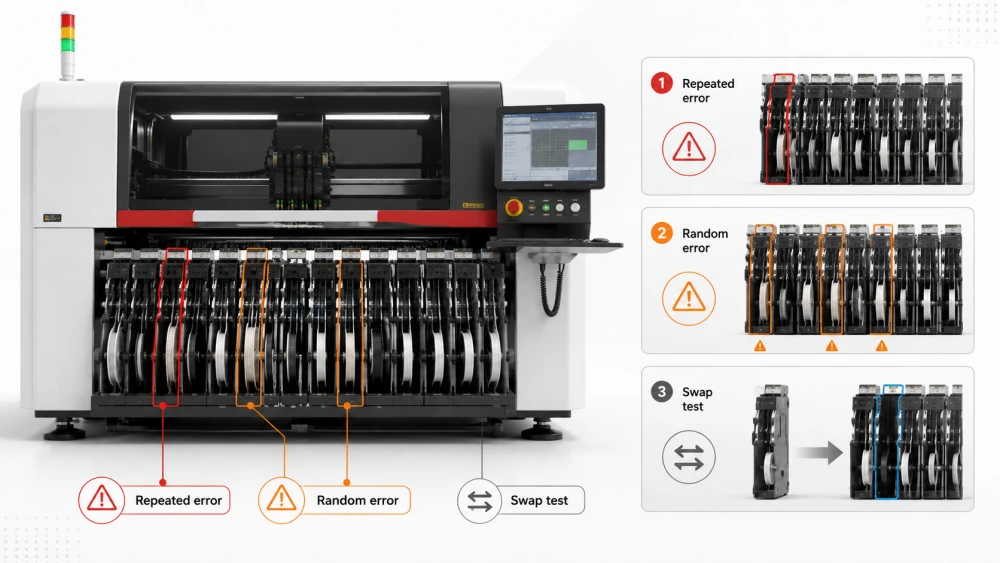

Пре промене параметара фидера, инжењери би требало да забележе образац дефекта. Ово помаже одвојити проблем улагача од проблема са млазницом, вакуумом, видом или материјалом.
Ако исти фидер ствара поновљене грешке у подизању, инжењери би требало да провере калибрацију фидера, индексирање траке, координате подизања, стање ланчаника, затегнутост траке поклопца и положај џепа компоненте.
Поновљена грешка обично значи да фидер стално представља компоненту на погрешној локацији. Проблем може бити механички, али може доћи и од погрешног нагиба, погрешног типа фидера или погрешних података о компоненти.
Ако неколико улагача ствара насумичне грешке, проблем можда није у једном улагачу. Инжењери би требало да провере уобичајене услове машине, укључујући хабање млазница, извор вакуума, ваздушни притисак, поравнање базе улагача, вибрације машине и подешавања софтвера.
Насумичне грешке фидера се такође могу десити када фабрика користи нову спецификацију траке или пакет компоненти који није добро усклађен са постојећим системом фидера.
Тест замене фидера је једна од најкориснијих дијагностичких метода. Преместите сумњиви фидер у други слот и покрените контролисан тест. Ако проблем са подизањем прати улагач, вероватно је одговоран улагач или његов материјал. Ако проблем остаје на оригиналном слоту машине, треба проверити базу улагача, координату машине или систем главе.
Током теста треба променити само једну варијаблу. Ако се улагач, млазница, колут материјала и програм мењају у исто време, резултат ће бити тешко протумачити.
Улагач мора бити чврсто инсталиран и правилно постављен на основу хранилице. Мали механички зазор може променити однос између џепа траке и координате подизача млазнице.
Ако улагач није до краја уметнут у базу машине, може се налазити под малим углом или остати мало удаљен од очекиваног положаја. Машина може и даље препознати улагач, али локација преузимања може бити нетачна.
Инжењери би требало да провере браву улагача, водилицу, блок за позиционирање, конектор и механички граничник. Улагач треба да се убаци са доследном силом и не би требало да се помера када се лагано додирне.
Прашина, честице траке, остаци компоненти и уље се могу акумулирати на постољу улагача. Ово може спречити хранилицу да седи равно. Истрошена водилица или блок за позиционирање могу створити сличне проблеме.
Када неколико хранилица показује сличну смену подизача на истој локацији машине, треба проверити базу улагача. Чишћење само појединачних хранилица можда неће решити прави проблем.
Улагач који је нагнут или се креће у страну може довести до померања џепа траке од центра млазнице. Ово је озбиљније за мале компоненте јер је толеранција подизања веома мала.
Инжењери треба да провере да ли је тело хранилице стабилно током индексирања. Ако се улагач помера напред и назад са сваким напредовањем траке, можда ће бити потребно подешавање закључавања улагача или унутрашњег механизма.

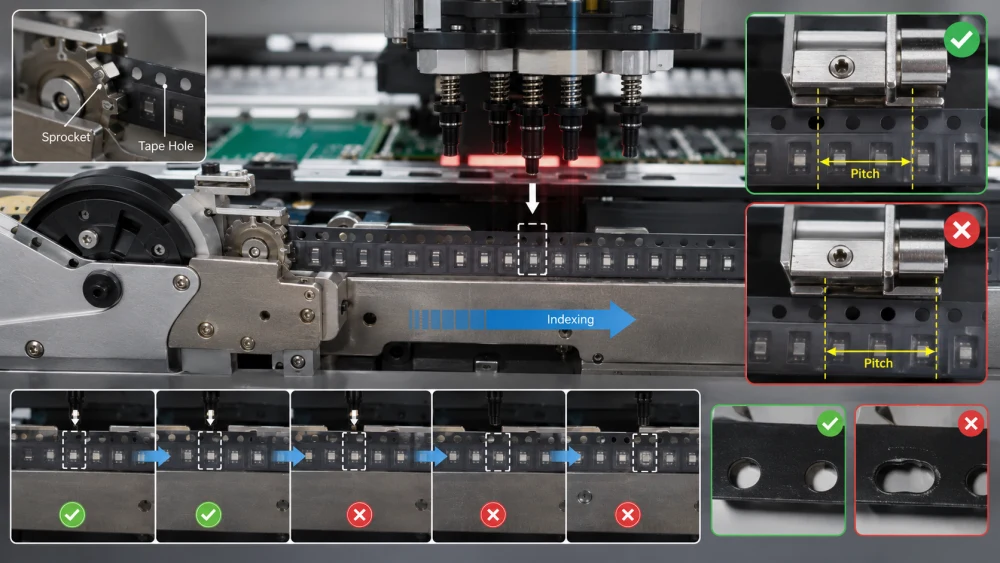

Индексирање траке помера носећу траку напред један по џеп. Ако је индексна удаљеност нетачна, компонента неће стићи на очекивану позицију подизања.
Различите спецификације носеће траке користе различите кораке џепова. Ако поставка корака увлачења не одговара стварној траци, трака може напредовати превише или премало током сваког циклуса.
Ово може проузроковати постепену смену подизања, поновљено подизање празног џепа, бочно подизање или оштећење компоненти. Инжењери би требало да потврде стварни нагиб из паковања компоненти и да га упореде са програмом за довод.
Зупчаник довода мора правилно да се уклопи у рупе за носећу траку. Ако су рупе за траку оштећене, растегнуте, блокиране или лоше обликоване, ланчаник можда неће тачно померити траку.
Истрошени зуби ланчаника такође могу створити варијацију индексирања. Улагач може исправно да ради са једним котуром, а не ради са другим јер је квалитет рупе за траку другачији.
Неке грешке у индексирању фидера су узроковане унутрашњим механичким хабањем. Мотор, зупчаник, опруга, каиш, квачило или погонски механизам можда неће померити траку на исту удаљеност у сваком циклусу.
Инжењери треба да прате неколико узастопних циклуса индексирања. Компонента треба да се заустави на истој позицији сваки пут. Успорени видео или визуелни знак на траци могу помоћи да се идентификују мале разлике у кретању.
Додавач може бити механички здрав, али програм машине и даље користи погрешан положај подизања. Координата преузимања и висина подизања морају бити верификовани са стварном компонентом и стварним улагачем.
Погрешан положај увлакача значи да млазница машине не циља на тачну тачку на компоненти. Млазница може да падне близу ивице компоненте, између две компоненте или изван џепа.
Инжењери би требало да провере Кс и И координате преузимања и упореде их са стварним положајем компоненте. Теоретски центар џепа није увек исти као најбоља тачка за преузимање, посебно када је компонента лабава или је џеп већи од тела компоненте.
Ако је висина подизача превисока, млазница можда неће довољно чврсто да додирује компоненту. Вакуум се можда неће правилно изградити и компонента може остати у џепу када се глава помери.
Ово може довести до пропуштеног подизања, слабог вакуума или одбијања камере. Проблем се може појавити само при великој брзини јер компонента нема довољно времена да формира стабилно заптивање.
Ако је висина подизача прениска, млазница може притиснути компоненту у џеп за траку. Ово може створити бочну силу, ротацију компоненти, оштећење џепова или судар млазнице.
Висину подизача треба подесити према дубини џепа траке, дебљини компоненти, дужини млазнице и стању улагача. Правилна висина треба да омогући чврст контакт без претераног притиска.
Није сваки проблем са позицијом подизања узрокован померањем улагача. Сама компонента се може померити унутар џепа пре него што млазница стигне.
Мала или лагана компонента се може померити бочно унутар џепа за траку. Када компонента више није центрирана, млазница је може покупити са ивице или неће успети да створи стабилну вакуумску заптивку.

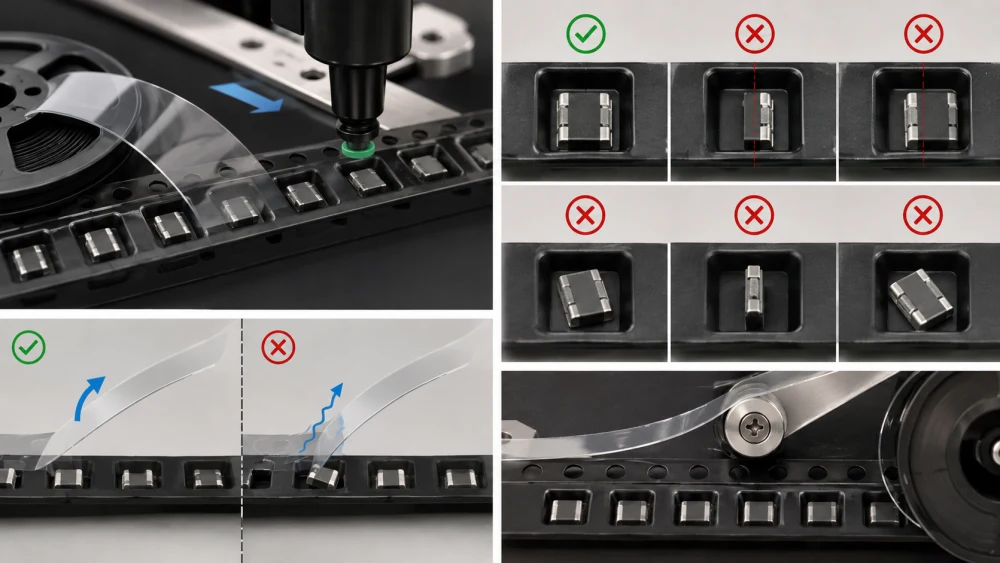

Инжењери би требало да прегледају компоненту одмах након уклањања покривне траке и пре него што је млазница подигне. Ако је компонента већ померена, треба прегледати паковање материјала или спецификацију траке.
Компонента може стајати под углом јер је џеп превише плитак, превелик, оштећен или контаминиран. На то такође може утицати сила гуљења покривне траке или вибрације током индексирања.
Нагнута компонента може створити погрешну позицију подизања, ротацију компоненте, испуштену компоненту или постављање наопако. Спорија брзина улагача и боље паковање могу побољшати стабилност, али неке компоненте могу захтевати другачији дизајн траке за носач.
Ако се покривна трака неједнако љушти, може повући компоненту или створити вибрације у близини места подизања. Прекомерна сила љуштења може померити лагану компоненту. Лабаво љуштење може оставити материјал траке у подручју преузимања.
Инжењери би требало да провере угао покривне траке, напетост љуштења, путању отпадне траке и сакупљање траке. Покривна трака треба глатко да се одвоји без ометања компоненте унутар џепа.
Исправан процес калибрације СМТ фидера треба да потврди положај улагача, индексирање траке, координате подизања, висину подизања и поновљивост. Калибрацију треба извршити након поправке улагача, судара фидера, дуготрајног складиштења, поновљене грешке при преузимању или промене материјала.
Пре калибрације, очистите тело улагача, ланчаник, шину водилицу, путању траке и подручје подизања. Уклоните фрагменте траке, остатке компоненти и прашину. Потврдите да се за ширину и нагиб траке користи исправан тип фидера.
Убаците колут са познатим добрим компонентама ако је могуће. Коришћење стабилног референтног котура олакшава разликовање грешке у додавачу од грешке у паковању материјала.
Покрените неколико циклуса индексирања и посматрајте да ли трака напредује доследно. Проверите да ли ланчаник закачи рупе за траку и да ли се сваки џеп компоненте зауставља на истом месту подизања.
Ако се позиција траке мења из циклуса у циклус, механичка поправка треба да се заврши пре калибрације софтвера. Софтверска корекција не може да надокнади нестабилно индексирање.
Након што је механичко индексирање стабилно, научите или проверите координате Кс и И преузимања. Млазница треба да буде постављена изнад стварног центра компоненте. Тачка преузимања треба да обезбеди довољно контактне површине за стабилан вакуум без додиривања зида џепа.
За малу компоненту, координате подизања треба пажљиво проверити под увећањем. Мала координатна грешка може бити велика у поређењу са телом компоненте.
Подесите висину подизача тако да млазница чврсто додирује компоненту, али да је не притиска дубоко у џеп. Потврдите да вакуум достиже тражени ниво у очекиваном времену.
Извршите поновљене тестове подизања и пратите да ли компонента остаје центрирана на млазници током кретања главе. Ако се компонента помери након подизања, такође треба проверити избор млазнице, реакцију вакуума и убрзање главе.
Калибрација није завршена након једног успешног подизања. Улагач треба да ради довољно циклуса да потврди поновљивост. Инжењери би требало да провере позицију подизања, вредност вакуума, угао компоненте и резултат препознавања камере током узастопних циклуса.
Улагач који ради једном, али повремено квари, није довољно стабилан за масовну производњу.

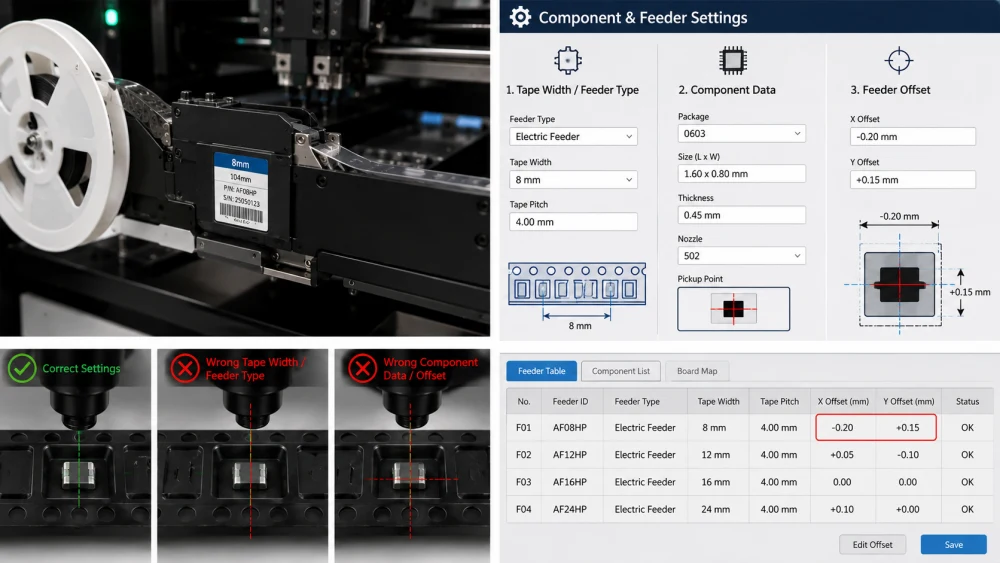

Нетачна подешавања софтвера могу створити нетачан положај подизача улагача чак и када је хардвер улагача у добром стању.
Ако програм користи погрешну ширину траке или тип улагача, машина може израчунати погрешну позицију увлакача или понашање индексирања. Ово може проузроковати нетачне координате подизања и поновљени неуспех подизања компоненте.
Инжењери би требало да упореде стварну ознаку улагача, ширину траке, корак траке, пакет компоненти и програм машине. Модели улагача сличног изгледа могу имати различите карактеристике индексирања или подизања.
Подаци о компонентама могу укључивати величину паковања, дебљину, тачку подизања, тип млазнице, тип фидера, корак траке и параметар препознавања. Ако се ови подаци копирају са друге компоненте без провере, машина може да користи неодговарајуће подешавање подизања.
Замена компоненти и промена добављача захтевају посебну пажњу. Чак и када је електрична спецификација иста, димензије паковања или дизајн џепа могу бити другачији.
Неки системи машина користе вредности помака специфичне за убацивач. Ако је помак нетачан, млазница може стално доћи предалеко на једну страну компоненте.
Инжењери би требало да прегледају историју померања фидера и упореде вредност са познатим добрим фидером. Оффсет треба пажљиво променити и забележити након верификације.
На грешку подизања улагача могу утицати други делови машине. Инжењери треба да потврде да се хранилица не криви за проблем са млазницом или видом.
Прљава или истрошена млазница може да извуче компоненту ван центра чак и када је положај улагача исправан. Инжењери треба да прегледају врх млазнице, отвор за ваздух, ИД млазнице и стање седишта.
Слаб или закаснели вакуум може учинити да исправан подизање изгледа као грешка положаја улагача. Компонента се може покупити, али се померати током убрзања главе. Инжењери би требало да упореде реакцију вакуума са другом млазницом или главом.
Ако је компонента одабрана мало ван центра, систем вида може исправити позицију ако је грешка унутар дозвољеног опсега. Ако је грешка превелика, машина може одбити компоненту.
За шири увид у то како су довод, млазница, вакуум и симптоми повезани, инжењери могу прочитати овај СМТ водич за решавање проблема за одабир и постављање :

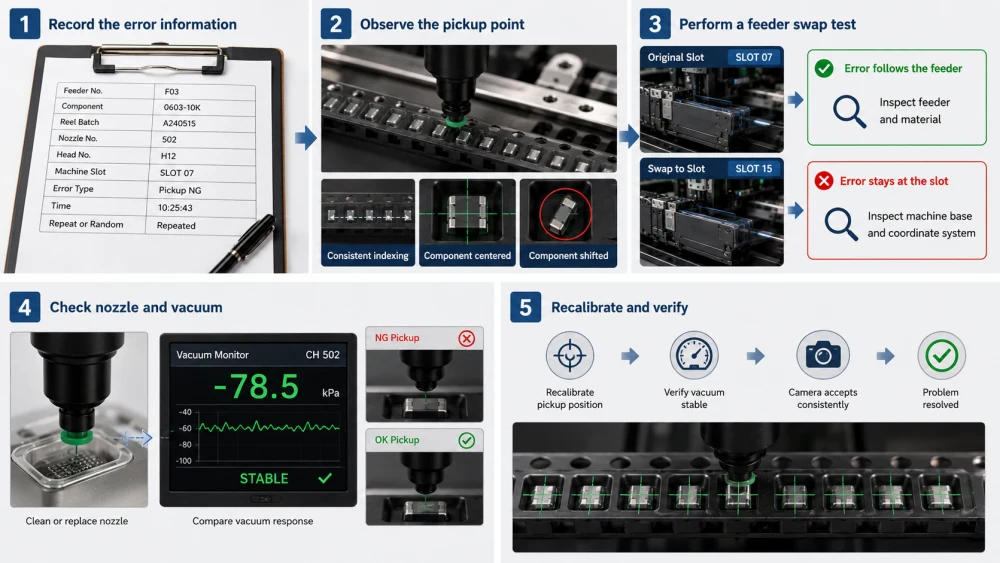

Структурирани редослед решавања проблема помаже инжењерима да пронађу узрок без промене превише променљивих.
Забележите број улагача, назив компоненте, серију котура, број млазнице, број главе, слот машине, тип грешке и време настанка. Обратите пажњу да ли се проблем понавља или је случајан.
Гледајте хранилицу током неколико циклуса индексирања. Проверите где се компонента зауставља, да ли се трака стално помера и да ли компонента остаје центрирана унутар џепа.
Померите сумњиви улагач у други слот машине. Задржите исту млазницу, програм компоненти и услове производње. Ако грешка прати улагач, прегледајте улагач и материјал. Ако грешка остане на утору, прегледајте базу машине и координатни систем.
Очистите или замените млазницу и упоредите одзив вакуума. Ако грешка преузимања нестане, хранилица можда није примарни узрок.
Након што отклоните сумњиви узрок, покрените поновљене циклусе подизања. Потврдите да је компонента центрирана, да је вредност вакуума стабилна и да камера доследно прихвата подизање.
Грешка у позицији подизача СМТ увлакача је обично узрокована неисправном инсталацијом увлакача, нестабилним индексирањем траке, погрешним подешавањем корака, истрошеним ланчаником, нетачном координатом подизања, неодговарајућом висином подизача, померањем компоненте унутар џепа, проблемима са одлепљивањем траке за покривање, погрешним померањем фидера или нетачним подацима о компонентама.
Исправан процес калибрације СМТ фидера треба да укључи механичку инспекцију, верификацију индексирања, подучавање координата подизања, подешавање висине подизача, потврду вакуума и тестирање поновљивости. Калибрација није завршена све док улагач не ради доследно у више циклуса.
Инжењери такође треба да провере млазницу, вакуумски систем, подешавање вида и паковање компоненти. Проблем са доводом и проблем са млазницом могу створити веома сличне аларме машине, тако да је контролисано тестирање важно.
ИЦТ пружа професионално СМТ решење на једном месту за произвођаче електронике, укључујући планирање СМТ линије, подешавање фидера, подршку у процесу одабира и постављања, смернице за калибрацију фидера, инспекцију, обуку и решавање проблема у производњи. За фабрике које се суочавају са поновљеном грешком у позицији подизача улагача, комплетан преглед података улагача, материјала, млазница и машина може помоћи у побољшању стабилности постављања.
Грешка у позицији подизача СМТ увлакача обично је узрокована нетачним индексирањем траке, погрешним координатама подизања, грешком у инсталацији фидера, хабањем улагача, погрешним кораком траке, померањем компоненте унутар џепа или нетачним померањем увлакача. Такође се може чинити да млазница промаши компоненту када је прави проблем представљање фидера. Инжењери би требало да посматрају тачку преузимања и да изврше тест замене фидера пре промене параметара машине.
Инжењери исправљају погрешну позицију подизача увлакача тако што проверавају седишта улагача, чисте базу улагача, верификују корак траке, прегледају кретање ланчаника, подучавају Кс/И координату подизача и подешавају висину подизача. Након подешавања, улагач мора бити тестиран у више циклуса индексирања. Један успешан пикап не доказује да је хранилица довољно стабилна за производњу.
Процес калибрације СМТ фидера обично укључује чишћење фидера, инспекцију механичког индексирања, верификацију нагиба траке, подучавање координата подизања, подешавање висине подизања, потврду вакуума и тестирање поновљивости. Када је то могуће, процес треба да користи колут са познатим добрим компонентама. Калибрацију треба поновити након поправке фидера, судара, дуготрајног складиштења или поновљене грешке при преузимању.
Да, проблем са фидером може изазвати одбацивање компоненте. Ако је компонента изабрана са ивице или под углом, систем за вид може да је одбије јер је њен центар, ротација или обрис изван дозвољеног опсега. Машина може пријавити одбијање вида иако је улагач креирао оригинални помак подизања. Положај подизача, број млазнице, вредност вакуума и слику камере треба прегледати заједно.
СМТ хранилице треба калибрисати према употреби, стању опреме и историји кварова. Улагач за високу употребу може захтевати чешће провере од хранилице за малу употребу. Калибрацију такође треба извршити након поправке, судара, абнормалног индексирања, поновљене грешке преузимања или дуготрајног складиштења. Уместо да користе само фиксни календарски интервал, фабрике би требало да комбинују планирано одржавање са стварним подацима о перформансама фидера.
Грешке у позицији подизача СМТ-а често су узроковане комбинацијом механичких, софтверских, материјалних и процесних услова. Додавач може бити погрешно постављен, трака може бити нетачна, компонента се може померити унутар џепа или програм може да користи погрешну координату преузимања.
Поуздано решење почиње анализом шаблона грешке и директним посматрањем тачке преузимања. Инжењери би тада требало да провере инсталацију довода, индексирање, нагиб, координате подизања, висину подизања, паковање компоненти, стање млазнице, реакцију вакуума и податке о визији у контролисаној секвенци.
Са дисциплинованим процесом калибрације СМТ фидера и редовним праћењем перформанси, фабрике могу да смање грешке при преузимању компоненти, отпад материјала, заустављање машине и нестабилност постављања. ИЦТ може да подржи произвођаче са практичном СМТ опремом и процесним решењима од постављања довода до комплетне оптимизације производне линије.
