Грешка СМТ вакуумског подизања се дешава када машина за подизање и постављање не може да покупи, задржи, прегледа, пренесе или ослободи компоненту на стабилан начин. Проблем се може појавити као пропуштено подизање, испуштена компонента, висока стопа одбијања, вакуумски аларм, нестабилно постављање или поновљени квар преузимања компоненте.
У многим фабрикама, грешке у вакууму и подизању се третирају као једноставни проблеми са млазницама. Понекад је то истина. Али у стварној производњи СМТ-а, основни узрок може доћи из хабања млазнице, блокиране путање вакуума, положаја улагача, висине подизача, стања џепа траке, површине компоненте, убрзања машине, подешавања вида или лошег руковања материјалом. Добар процес решавања проблема мора да провери цео ланац преузимања, а не само поруку аларма.
Овај водич објашњава како инжењери могу да спроведу корак по корак решавање проблема са усисивачем и смање грешке у подизању СМТ компоненти у свакодневној производњи.
Садржај
Грешке у вакууму и сакупљању се дешавају када машина изгуби контролу над компонентом између додавача и тачке постављања. Машина може да поквари пре подизања, током подизања, током преноса, током препознавања камере или у тренутку отпуштања.
Најчешћи симптоми укључују пропуштено подизање, аларм грешке у вакууму, испуштену компоненту, одбацивање компоненте након прегледа камере, нестабилан угао компоненте и помак при постављању. Неке машине показују јасну вредност вакуума или код грешке преузимања. Други показују само поновљено одбацивање на одређеном положају улагача или млазнице.
Инжењери не би требало да претпостављају да је један аларм једнак једном основном узроку. Вакумски аларм може бити узрокован прљавом млазницом, али може бити узрокован и погрешном висином подизања, празним џепом, лошим индексирањем улагача, слабом заптивном површином компоненти или кашњењем сензора вакума.
Грешке при преузимању директно утичу на ефикасност производње и трошкове материјала. Сваки неуспели подизач може зауставити машину, потрошити додатну компоненту, повећати интервенцију оператера и смањити принос при првом пролазу. Ако машина испусти компоненту унутар опреме, то такође може створити контаминацију или скривени ризик на следећој плочи.
За мале компоненте, ЛЕД, ИЦ, конектор и компоненту чудног облика, нестабилно подизање може брзо постати озбиљан производни проблем. Може створити компоненту која недостаје, наопако постављање компоненте, искривљење, грешку поларитета или дефект лемног споја након поновног прелијевања.

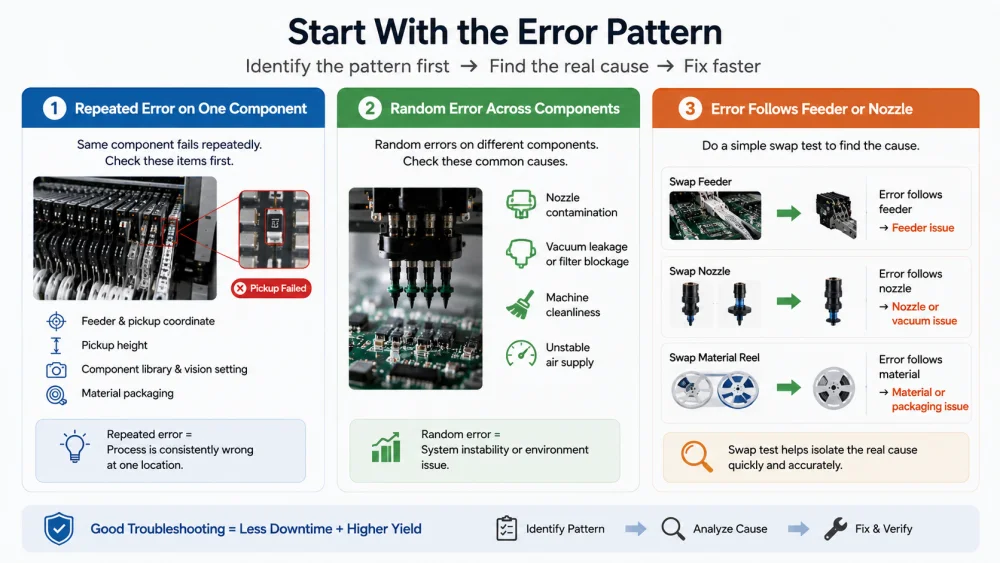

Први корак у решавању проблема са усисивачем је да се идентификује да ли се проблем понавља, насумичан, повезан са доводом, млазницом или материјалом. Ово штеди време и спречава непотребно подешавање машине.
Ако иста компонента више пута поквари, инжењери би прво требало да провере довод, координате подизања, висину подизања, библиотеку компоненти и паковање материјала. Поновљена грешка обично значи да је процес доследно погрешан на једној локацији.
На пример, ако један отпорник увек поквари на истој доводној траци, млазница можда неће слетети у центар џепа за траку. Ако једна ИЦ увек не успе у инспекцији камере након преузимања, подаци о пакету или поставка препознавања могу бити нетачна.
Ако се грешке преузимања појављују насумично на различитим компонентама, проблем је вероватније повезан са контаминацијом млазнице, цурењем вакуума, блокадом вакуумског филтера, чистоћом машине или нестабилним доводом ваздуха. Насумичне грешке се такође могу десити када машина ради пребрзо за тешку групу компоненти.
Случајне дефекте треба пратити према броју млазнице, броју главе, положају улагача, типу компоненте, серији котура и времену производње. Ово праћење често открива образац који није очигледан из једне инспекције плоче.
Једноставан тест замене је веома користан. Ако квар прати улагач након померања улагача у другу позицију, вероватно је узрок улагач. Ако квар прати број млазнице, вероватно је узрок млазница или пут вакуума. Ако квар прати котур материјала, проблем може бити у паковању компоненти или квалитету материјала.
Овај метод је практичан јер одваја проблеме широм машине од локалних хардверских проблема.
Млазница је најдиректнији део система за подизање. Мали проблем са млазницом може да изазове пропуштено подизање, слаб вакуум, испуштену компоненту и лажно одбацивање вида.
Млазница мора одговарати величини, облику, тежини и површини компоненте. Ако је млазница премала, можда неће обезбедити довољну силу држања вакуума. Ако је млазница превелика, може ударити у џеп за траку, додирнути поклопац улагача, одабрати део ван центра или покрити важне карактеристике вида.
Добра млазница треба да контактира најјачу равну површину компоненте без оштећења тела. За конектор, индуктор, штит, сочиво, прекидач и неправилну компоненту, стандардна млазница можда неће бити довољна. За стабилно преузимање може бити потребна посебна млазница.
Прашина, папирна влакна, паста за лемљење, остаци флукса, уље и остаци компоненти могу смањити заптивање између млазнице и површине компоненте. Чак и мала честица може створити цурење вакуума. Ово је један од најчешћих узрока повремене грешке СМТ вакуумског подизања.
Инжењери треба да прегледају млазницу под увећањем, да је очисте исправним методом и потврде да отвор за ваздух није блокиран. Ако иста млазница ствара поновљене грешке у подизању након чишћења, треба је заменити.
Истрошена млазница може изгубити равност. Оштећена млазница може имати окрњену ивицу, изгребану површину или повећану рупу. Ово чини држање вакуума нестабилним, посебно за мале компоненте и лагано паковање.
Фабрике не би требало да чекају док млазница потпуно не испадне. Стање млазнице треба да буде део превентивног одржавања. Праћење животног века млазнице према броју коришћења, типу компоненте и историји кварова помаже у спречавању поновљених неуспеха подизања компоненте.

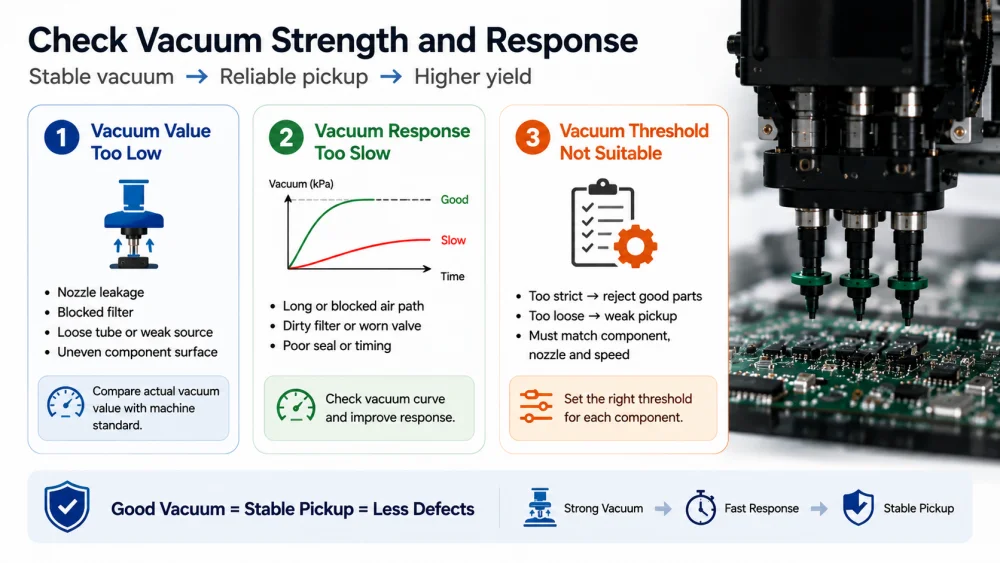

Решавање проблема са вакуумом треба да обухвати и снагу вакуума и реакцију вакуума. Машина може полако да достигне потребан ниво вакуума или може да флуктуира током кретања главе. Оба услова могу створити грешку преузимања.
Ниска вредност вакуума значи да млазница не може безбедно да држи компоненту. Узроци могу укључивати цурење млазнице, блокиран вакуум филтер, лабаву вакуумску цев, оштећену заптивку, проблем вентила или слаб извор вакуума. Низак вакуум се такође може десити када је површина компоненте неједнака и не може правилно да заптива.
Инжењери треба да упореде стварну вредност вакуума са стандардом машине за тип компоненте. Такође би требало да провере да ли се вредност мења након замене млазнице, чишћења филтера или коришћења друге главе.
Време одзива вакуума је важно јер машина почиње да се креће брзо након преузимања. Ако се вакуум ствара преспоро, компонента можда неће бити у потпуности осигурана када глава убрзава. Ово може да изазове испуштену компоненту, искривљено подизање или одбијање камере.
Спора реакција може бити последица дугачког или блокираног пута ваздуха, прљавог филтера, истрошеног вентила, лошег заптивача или погрешног параметра времена. Инжењери би требало да провере вакуумску криву ако машина даје ове податке.
Неке машине дозвољавају подешавања прага вакуума за специфичне компоненте. Ако је праг престрог, машина може одбацити добре покупке и повећати отпад материјала. Ако је праг превише лабав, машина може прихватити слабе пријемнике и касније створити компоненту која недостаје или је испуштена.
Праг треба да одговара величини компоненте, тежини, површини, типу млазнице и брзини производње. Не би требало да се копира на слепо из другог пакета који само изгледа слично.
Многе грешке у вакууму су заправо проблеми са презентацијом феедера. Ако компонента није испод центра млазнице, машина може пријавити грешку вакуумског подизања чак и ако је вакуумски систем здрав.
Ако је Кс/И координата подизача погрешна, млазница може додирнути ивицу компоненте, зид џепа траке или празну област. Ово може довести до промашеног подизања, подизања ван центра, нагнутог подизача или нестабилног вакуумског заптивача.
Инжењери би требало да подучавају или верификују позицију подизача са стварном компонентом у хранилици. Млазница треба да слети у тачан центар компоненте, а не само у теоријски центар џепа.
Ако је висина подизача превисока, млазница можда неће довољно чврсто да додирује компоненту да створи вакуумску заптивку. Ако је висина подизања прениска, млазница може притиснути компоненту у џеп, оштетити део или створити бочну силу која ротира компоненту.
Висину подизача треба проверити стварном дубином џепа траке, дебљином компоненти, дужином млазнице и стањем улагача. Ово је посебно важно за танке компоненте, високе компоненте и лабаве џепне амбалаже.
Индексирање увлакача мора поставити сваку компоненту у исту позицију преузимања. Ако трака напредује недоследно, подизање ће такође бити недоследно. Млазница може правилно бирати неколико циклуса, а затим насумично отказати.
Уобичајени узроци укључују истрошени ланчаник, оштећени отвор за траку, лабав поклопац, погрешну поставку нагиба, лошу напетост траке или прљав механизам за увлачење. Одржавање фидера треба да укључи тест индексирања, чишћење, калибрацију и инспекцију путање поклопца траке.

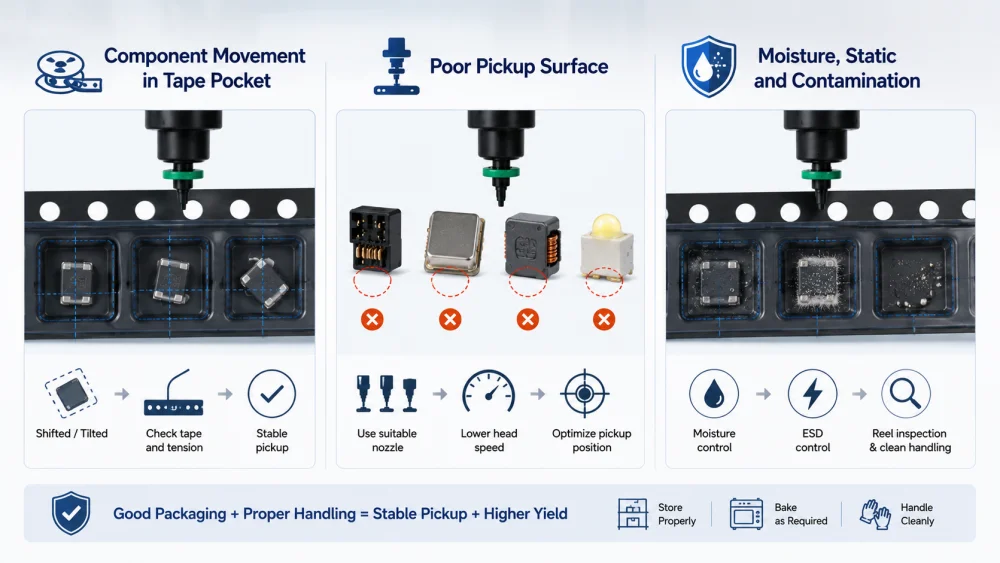

Квар преузимања СМТ компоненте је понекад узрокован материјалним паковањем, а не хардвером машине. Машина може да бира поуздано само ако је компонента представљена на стабилан и поновљив начин.
Мала или лагана компонента се може померити унутар џепа за траку. Ако је део померен, нагнут или ротиран пре подизања, млазница га може одвојити од центра. Ово може довести до слабог вакуума, испуштене компоненте или одбацивања вида.
Инжењери треба да посматрају положај компоненте пре преузимања. Ако се део помери након гуљења покривне траке или индексирања улагача, паковање треба прегледати. Можда ће бити потребна спорија брзина индексирања, прилагођена затегнутост покривне траке или боље паковање материјала.
Неке компоненте немају равну или чисту површину за подизање. Груба, закривљена, порозна или неправилна површина отежава вакуумско заптивање. Ово је уобичајено са конектором, штитом, индуктором, трансформатором, сочивом и неким ЛЕД пакетом.
У овом случају, јачи вакуум можда неће решити проблем. Боље решење може бити другачији облик млазнице, већа контактна површина, нижа брзина главе или посебан положај подизача.
Влага, статички електрицитет и контаминација могу учинити да се компонента залепи за траку, покривни филм, зид џепа или страну млазнице. Ово може довести до пропуштеног подизања, двоструког подизања или пада компоненте. ЈЕДЕЦ Ј-СТД-033 пружа упутства за руковање са уређајем за површинску монтажу осетљивом на влагу и рефлов, што је корисно за контролу складиштења и припреме осетљивог паковања.
Материјал треба складиштити и руковати у складу са фабричком процедуром. Контрола влажности, контрола печења, контрола котура и чисто руковање могу смањити варијације при преузимању.
Не дешава се сваки квар преузимања на хранилици. Понекад је компонента успешно изабрана, али камера је одбије јер машина не може да потврди њен облик, положај, поларитет или стање електроде.
Ако су подаци библиотеке компоненти погрешни, систем визије може одбити компоненту након преузимања. Нетачна величина тела, дебљина, обрис, положај електроде, ознака поларитета или прозор за препознавање могу довести до лажног одбијања.
Инжењери би требало да упореде стварну компоненту са подацима о пакету. Ово је важно након замене компоненти, увођења новог производа, промене добављача или ручног уређивања библиотеке.
Висион осветљење мора да одговара површини компоненте. Сјајни метал, црно паковање, провидна сочива, бело керамичко тело и мале ознаке поларитета можда ће требати другачије осветљење или праг. Лоше осветљење може учинити да добар камионет изгледа као лош.
Ако одбачена компонента изгледа нормално под ручном инспекцијом, инжењери би требало да прегледају слику камере, ниво осветљења, праг ивице, препознавање поларитета и дозвољени опсег корекције.
Пикап и визију треба прегледати заједно. Одбијање камере може бити узроковано заиста лошим подизањем, али може бити узроковано и лошим подешавањем вида. Инжењери би требало да упореде позицију подизача, број млазнице, вредност вакуума, слику камере и разлог одбијања.
За шири поглед на процес који повезује довод, млазницу, вакуум, вид и симптоме постављања, инжењери такође могу прочитати овај СМТ водич за решавање проблема за одабир и постављање.
Параметри машине могу да побољшају или погоршају маргинално стање подизања. Када провере хардвера и материјала не реше у потпуности проблем, инжењери би требало да прегледају брзину, убрзање, време задржавања и контролу отпуштања.
Време задржавања подизања омогућава млазници да контактира компоненту и створи вакуум пре него што се удаљи. Ако је време задржавања прекратко, компонента можда неће бити у потпуности осигурана. Ово је уобичајено за веће, теже или неправилне компоненте.
Благо повећање времена задржавања може побољшати стабилност, али може смањити брзину машине. Циљ није да се успори цела линија. Инжењери треба да оптимизују само захваћену компоненту када је то могуће.
Брзо кретање повећава силу на компоненту током преноса. Ако је подизање мало ван центра или је вакуум маргиналан, велико убрзање може довести до померања или пада дела. Смањење брзине за захваћену компоненту је користан тест.
Ако се кварови смање након смањења брзине, тим би требало да прилагоди убрзање, стање подизања, избор млазнице или стабилност фидера пре него што се врати на производњу великом брзином.
Приликом постављања, вакуум се мора ослободити у правом тренутку. Ако отпуштање касни, компонента се може поново подићи са млазницом. Ако је ваздух за испухивање превише јак, компонента се може померити на пасту за лемљење или преврнути.
Параметар ослобађања треба проверити када је компонента правилно изабрана, али недостаје након постављања. Инспекција пре преливања помаже да се потврди да ли је компонента заиста постављена на подлогу.
Подаци инспекције помажу у спречавању нагађања. Грешка СМТ вакуумског подизања треба да се потврди евиденцијом машине, визуелним посматрањем, АОИ резултатом, СПИ резултатом и праћењем дефектног узорка.
Евиденција машине може да прикаже грешку подизања, грешку у вакууму, одбацивање препознавања, број млазнице, број главе, број улагача и референцу компоненте. Ове податке треба извести или снимити пре него што оператери више пута ресетују аларме.
Подаци о тренду су кориснији од једног аларма. Ако иста млазница ствара поновљене грешке, млазницу и путању вакуума треба прегледати. Ако један фидер ствара поновљене грешке, потребно је проверити индексирање и координату преузимања.
АОИ може да идентификује компоненту која недостаје, погрешан поларитет, искривљеност и дефект у постављању. СПИ може приказати запремину и помак пасте за лемљење пре постављања. Ако компонента недостаје пре поновног преливања, основни узрок је вероватно преузимање, пренос или отпуштање. Ако је присутан пре поновног спајања, али недостаје или је померен након поновног спајања, потребно је проверити услове за лемну пасту и услове повратног тока.
ИПЦ напомиње да се ИПЦ Ј-СТД-001 и ИПЦ-А-610 често користе заједно за контролу процеса склапања електронике и захтеве за прихватање. Ови стандарди помажу фабрикама да дефинишу доследна правила инспекције и процене квалитета.
Инжењери би требало да мењају само један фактор одједном. Они могу очистити или заменити млазницу, заменити положај улагача, променити котур, подесити висину подизача, смањити брзину или прегледати вакуум филтер. Ако се одједном промени превише подешавања, тим може да реши симптом, али не успе да сазна прави узрок.
Добар запис о решавању проблема треба да садржи оригинални квар, сумњиви узрок, извршену промену, резултат теста и коначну корективну акцију. Ово ствара корисно знање за будућу производњу.
Грешка СМТ вакуумског подизања обично је узрокована нестабилношћу у пуном ланцу преузимања. Најчешћи узроци укључују погрешну величину млазнице, прљаву млазницу, истрошени врх млазнице, ниску вредност вакуума, спор одзив на вакуум, погрешну координату подизања, погрешну висину подизања, грешку индексирања додавача, нестабилан џеп за траку, лошу површину компоненте и нетачно подешавање вида.
Најбољи метод за решавање проблема је да почнете са дефектом, а затим проверите млазницу, усисивач, улагач, материјал, вид и параметре машине по редоследу. Инжењери би требало да користе тестове замене и податке инспекције како би избегли нагађање. Поновљена грешка при преузимању обично указује на податке о подешавању, додавачу или пакету. Насумична грешка често указује на хабање млазнице, цурење вакуума, чистоћу машине или варијације материјала.
