У савременој СМТ производњи, већина проблема са квалитетом не потиче од постављања компоненти или поновног преливања. Почињу много раније — у фази штампања пасте за лемљење. Дефекти инспекције лемљене пасте су често први видљиви сигнали да СМТ процес измиче контроли, чак и када се низводни процеси и даље чине стабилним.
Инспекција лемне пасте (СПИ) игра јединствену улогу у СМТ линијама јер је то најранија капија потпуно квантитативног квалитета. За разлику од АОИ или функционалног тестирања, који детектују дефекте након што је вредност већ додата плочи, СПИ процењује да ли је основа процеса склапања исправна пре постављања компоненти. Када се занемаре или погрешно протумаче недостаци при контроли пасте за лемљење, произвођачи често доживљавају низ низводних проблема као што су надгробни споменици, недовољно лемних спојева, премошћивање лемљења и БГА празнине.
У производњи електронике високе поузданости, СПИ се више не третира као једноставан корак инспекције. Произвођачи аутомобила, индустрије и ЕМС-а све више користе дефекте при контроли пасте за лемљење као водеће индикаторе перформанси приноса, уместо да чекају грешке на АОИ или функционалном тесту. Ова промена одражава шири помак ка контроли СМТ процеса заснованом на подацима.
Да бисте у потпуности разумели зашто се јављају дефекти при контроли пасте за лемљење — и зашто су тако критични — неопходно је прво разумети како машине за инспекцију лемљене пасте функционишу у савременим СМТ производним линијама. Јасно разумевање принципа СПИ, логике мерења и системске интеграције помаже да се објасни зашто многи дефекти настају у фази штампања, а не касније у процесу.
Овај чланак се фокусира на најчешће дефекте при контроли пасте за лемљење у СМТ-у, објашњава њихове основне узроке и — што је најважније — пружа практичне методе за њихово поправљање у стварном производном окружењу.
Дефекти у контроли лемне пасте односе се на одступања откривена током СПИ мерења која указују на неправилно таложење пасте за лемљење на ПЦБ јастучићима. Ова одступања нису ограничена на очигледне грешке у штампању. У пракси, многи СПИ дефекти спадају у границе толеранције, али и даље представљају озбиљан ризик по дугорочни принос и поузданост.

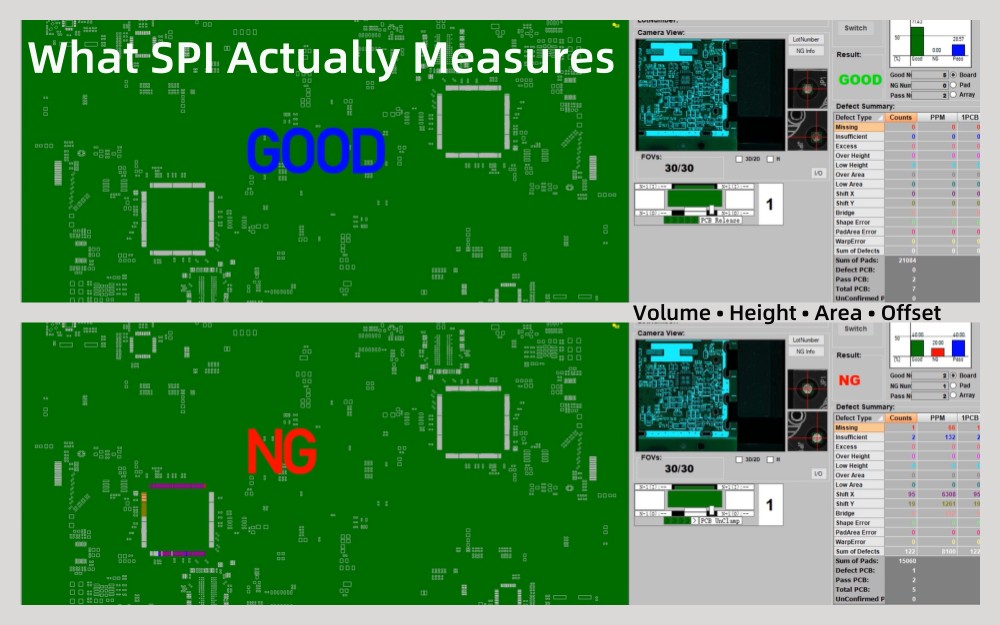

Типични СПИ параметри укључују запремину пасте за лемљење, висину, површину, помак и конзистентност облика. Дефект може бити означен када било који од ових параметара одступа од очекиване основне линије или покаже абнормалну варијацију на више плоча. Важно је да СПИ дефекте треба посматрати као индикаторе процеса, а не као једноставне резултате проћи или не.
На пример, постепено смањење количине пасте током производног циклуса можда неће одмах покренути НГ аларме. Међутим, често сигнализира зачепљење шаблона, деградацију пасте за лемљење или нестабилне параметре штампања. Третирање СПИ-а као статистичког алата заснованог на трендовима је од суштинског значаја за ефикасну контролу дефеката.
Процес штампања пасте за лемљење одређује количину и геометрију лема на располагању за сваки спој. Једном када су компоненте постављене и преправљене, постаје немогуће додати лем тамо где недостаје или уклонити лем тамо где је претерано без прераде.
Као резултат тога, СПИ дефекти су међу најранијим и најтачнијим показатељима губитка приноса. Недовољна паста за лемљење доводи до слабих спојева или отвора, прекомерна паста повећава ризик од премошћавања, а неусклађеност пасте узрокује дефекте који нису мокри или глава-у-јастуци—посебно на пакетима финог нагиба и БГА пакетима.
И са становишта квалитета и са становишта трошкова, исправљање проблема у фази СПИ је далеко ефикасније од поправљања недостатака након поновног претока. Једно подешавање вођено СПИ може спречити десетине низводних дефеката.

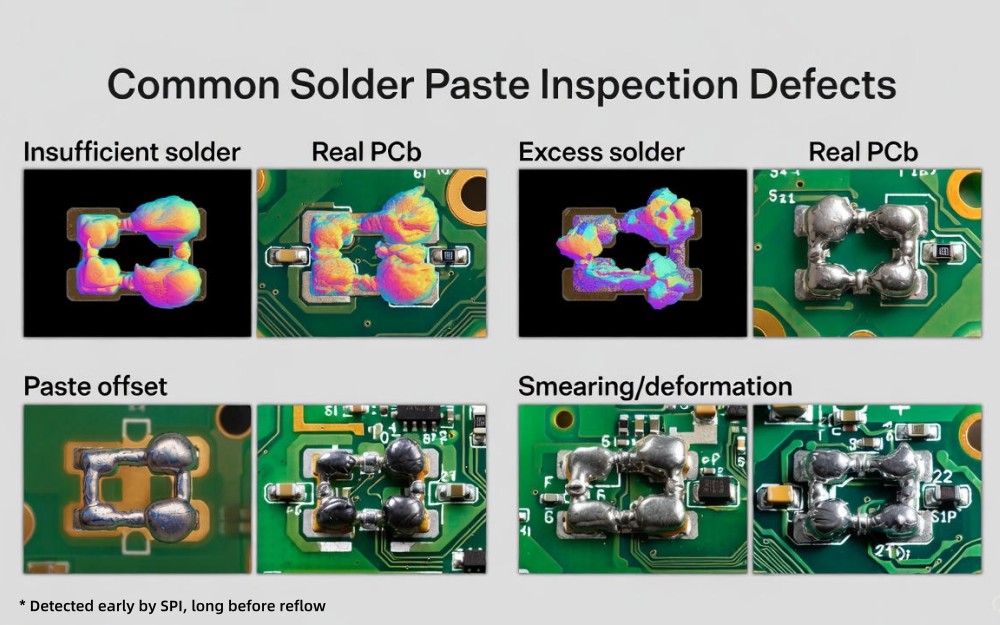

Овај одељак описује најчешће наилазеће дефекте при контроли пасте за лемљење, фокусирајући се на то како се појављују у СПИ подацима, зашто се јављају и које ризике представљају.
Недовољна паста за лемљење је један од најчешћих и најкритичнијих СПИ дефеката. У СПИ системима, обично се појављује као мала запремина, смањена висина или непотпуно пуњење отвора.
Уобичајени основни узроци укључују неправилну дебљину шаблона, зачепљене или истрошене отворе, недовољан притисак брисача и смањену активност пасте за лемљење. Фактори животне средине као што су ниска влажност или неправилни услови складиштења пасте могу додатно погоршати проблем.
Из перспективе СПИ, недовољно пасте се често представља као доследан силазни тренд, а не као случајни кварови. Када се не исправи, води директно до отворених спојева, слабих спојева лемљења и неуспеха функционалног теста.
Вишак пасте за лемљење може изгледати мање ризично од недовољне пасте, али често доводи до озбиљнијих кварова. СПИ идентификује вишак пасте кроз повећање запремине и мерења висине, понекад праћено искривљеним облицима пасте.
Вишак пасте за лемљење је обично узрокован превеликим отворима матрице, превеликим притиском брисача или опадањем пасте. У дизајнима високе густине, чак и мањи вишак запремине може значајно повећати ризик од премошћавања лемљења током поновног тока.
СПИ подаци омогућавају инжењерима да разликују локализовани вишак узрокован дизајном отвора бленде и системски вишак узрокован параметрима штампања – нешто што сама визуелна инспекција не може поуздано да постигне.
Помак пасте за лемљење настаје када су наслаге пасте неусклађене у односу на ПЦБ јастучиће. СПИ системи откривају овај дефект кроз КСИ анализу офсета и мерења одступања од центра.
Типични узроци укључују нетачно поравнање плоче, померање шаблона, нестабилно стезање или искривљење ПЦБ-а. У апликацијама са финим нагибом и микро-БГА, чак и мали помаци могу довести до неравномерног колапса лема или недовољног влажења.
СПИ је овде посебно вредан јер може разликовати право неусклађеност од визуелних илузија које се могу чинити прихватљивим оператерима у радњи.
Дефекти размазивања и деформације облика се често потцењују јер не покрећу увек аларме засноване на запремини. СПИ системи откривају ове проблеме анализом геометрије пасте, дефиниције ивица и расподеле висине.
Уобичајени узроци укључују нетачан угао брисача, превелику брзину штампања, лошу реологију пасте или контаминиране шаблоне. Ови дефекти често доводе до недоследног влажења лема и непредвидивог ширења лема током поновног тока.
Многе недостатке при контроли пасте за лемљење је тешко проценити очима. Депозит може изгледати визуелно прихватљив, али и даље излази ван граница стабилног процеса када се мери квантитативно.
Због тога се СПИ аларми понекад одбацују као „превише осетљиви“. У стварности, СПИ не открива недостатке раније јер је строжи – детектује их раније јер мери оно што људско око не може. Разумевање ове разлике је кључно за ефикасно усвајање СПИ.
Дизајн шаблона има директан и мерљив утицај на ефикасност преноса пасте за лемљење. Величина отвора, облик, завршна обрада зида и однос површина утичу на конзистентно ослобађање пасте.
Лош дизајн шаблона често доводи до систематских СПИ дефеката као што су мала запремина или велике варијације међу подлогама. СПИ подаци пружају објективну повратну информацију која помаже инжењерима да валидирају дизајн шаблона пре него што се дефекти прошире у масовну производњу.
Својства пасте за лемљење као што су вискозитет, садржај метала и активност флукса играју главну улогу у перформансама штампања. Неправилна температура складиштења, недовољно време загревања или прекомерно отворено време често доводе до СПИ дефеката.
Проблеми у вези са материјалом се често појављују у СПИ као повећане варијације, а не као изненадни кварови. Без анализе тренда СПИ, ови проблеми се често погрешно дијагностикују као проблеми са опремом.
Кључни параметри штампања обухватају притисак брисача, брзину штампања, брзину одвајања и растојање за одвајање. Сваки параметар различито утиче на таложење пасте.
СПИ омогућава инжењерима да оптимизују ове параметре на основу квантитативних података, а не методом покушаја и грешке. Када су прилагођавања вођена СПИ трендовима, стопе кварова значајно опадају и стабилност процеса се побољшава.

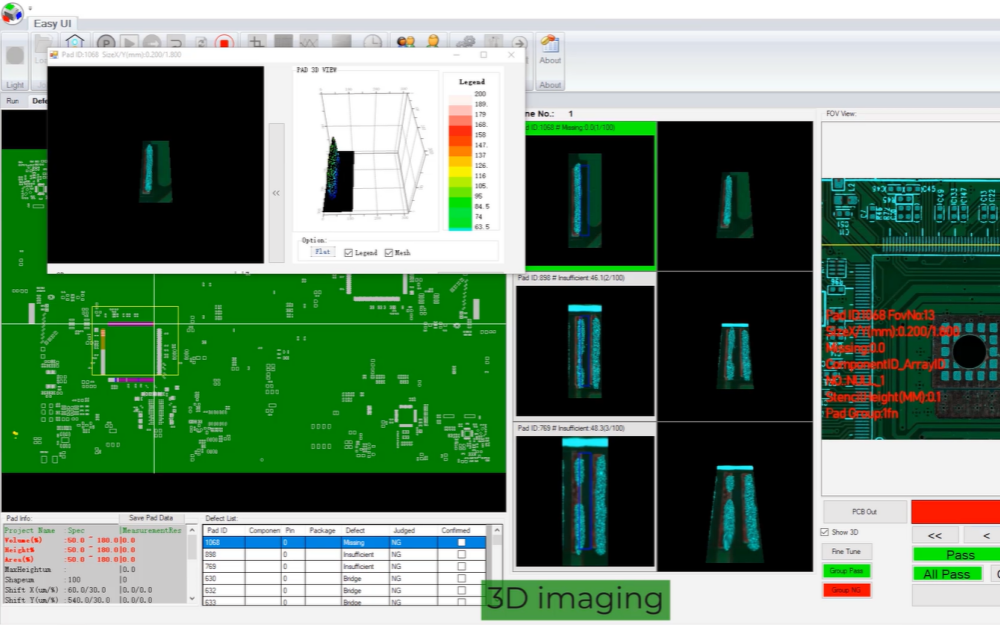

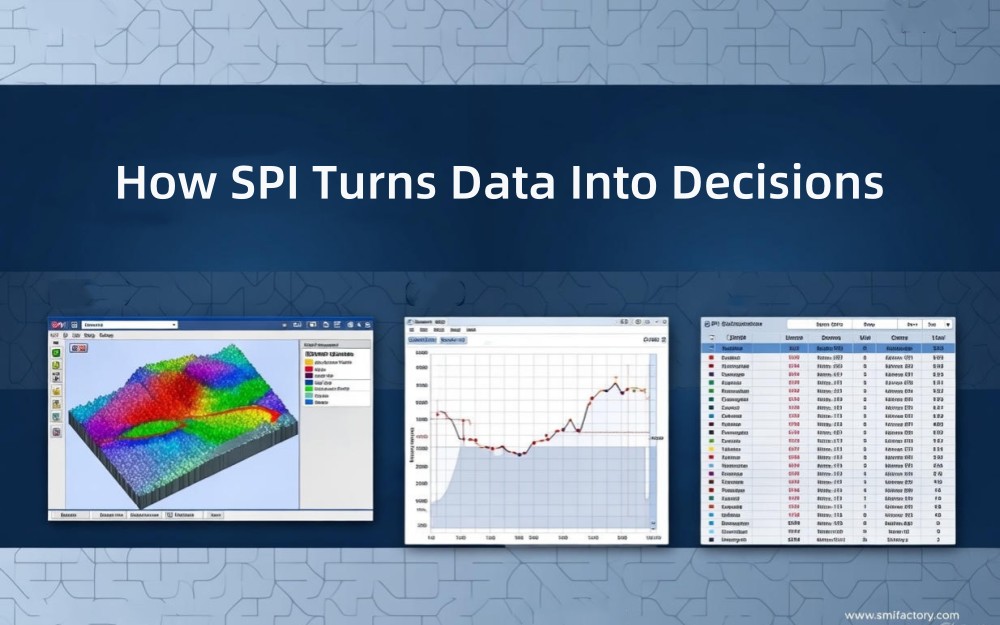

Модерни СПИ системи користе 3Д технологију мерења за процену запремине, висине и површине лемне пасте. Запремина је обично најкритичнија метрика јер је директно повезана са формирањем лемног споја.
Мере висине и површине пружају додатни увид у дистрибуцију пасте и конзистентност облика. Заједно, ове метрике чине потпуну слику квалитета пасте која се не може постићи 2Д инспекцијом.
Не представља сваки СПИ аларм прави проблем процеса. Лажни позиви су често резултат неправилне основне поставке, недоследних референтних плоча или подешавања толеранције која су превише агресивна за стварне могућности процеса.
Разумевање процеса СПИ инспекције у СМТ линијама је од суштинског значаја за разликовање стварних дефеката од буке мерења. Структурисана СПИ поставка—која покрива валидацију златне плоче, дефиницију основне линије и праћење тренда засновано на СПЦ—осигурава да СПИ функционише као поуздан алат за контролу процеса, а не као извор непотребних аларма.
Једна уобичајена грешка је третирање СПИ као система за откривање недостатака уместо механизма за изградњу основне линије. Стабилне СМТ линије нису дефинисане одсуством аларма, већ доследном дистрибуцијом података и предвидљивим понашањем процеса.

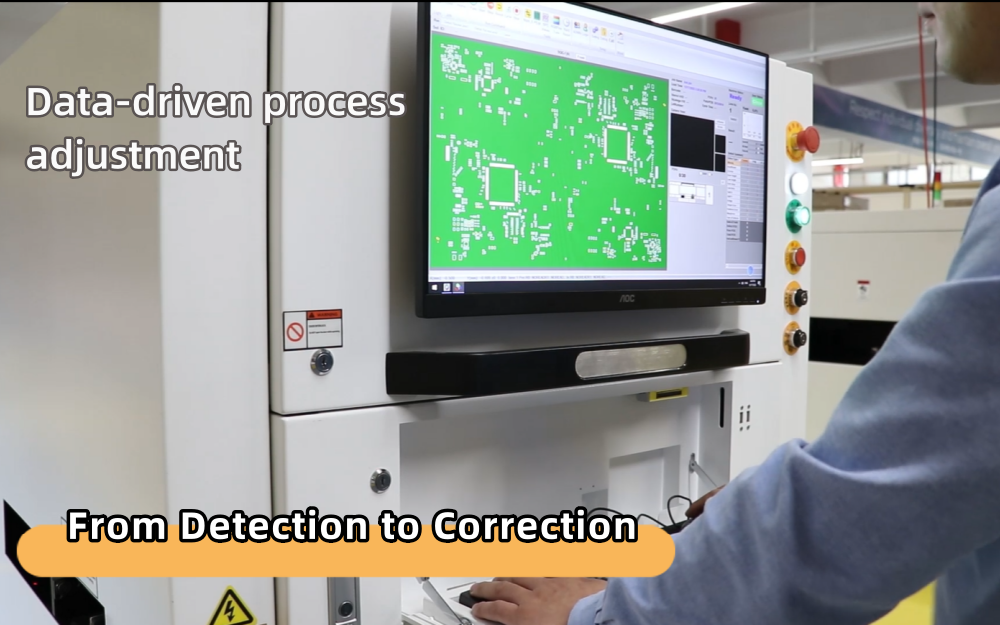

Исправљање СПИ дефеката почиње контролисаним прилагођавањима процеса вођеним подацима. Промене притиска брисача, брзине штампања или параметара раздвајања треба да буду вођене СПИ трендовима, а не изолованим алармима.
Инкрементална прилагођавања праћена тренутном СПИ верификацијом омогућавају инжењерима да потврде побољшања пре него што се дефекти шире низводно.
Стабилност опреме је неопходна за тачне СПИ резултате. Тачност поравнања штампача, поновљивост постављања шаблона и СПИ калибрација утичу на поузданост инспекције.
Редовна калибрација и превентивно одржавање осигуравају да СПИ подаци одражавају стварне услове процеса, а не померање опреме.
Превентивне стратегије укључују рутинско чишћење шаблона, контролисано руковање пастом за лемљење и континуирано праћење СПИ тренда. Када се СПИ интегрише у планирање превентивног одржавања, понављање квара значајно опада.
СПИ подаци могу бити у корелацији са АОИ и рендгенским резултатима да би се успоставили модели квалитета предвиђања. На пример, конзистентна мала запремина пасте на БГА јастучићима често корелира са пражњењем или дефектима главе у јастуку који се детектују након поновног тока.
У напредним СМТ линијама, СПИ повратна информација се користи за покретање корективних радњи или превентивног одржавања пре него што се кварови појаве низводно. Овај приступ затворене петље трансформише СПИ из пасивног алата за инспекцију у активни систем контроле процеса.
У више СМТ производних окружења, произвођачи су постигли мерљива побољшања приноса реструктурирањем своје СПИ стратегије. Оптимизацијом постављања СПИ-а, прецизирањем параметара и обуком оператера да исправно тумаче податке, смањене су стопе дефекта без повећања времена инспекције.
Ови случајеви показују да ефикасност СПИ зависи више од системске интеграције и разумевања процеса него од индивидуалних спецификација машине.

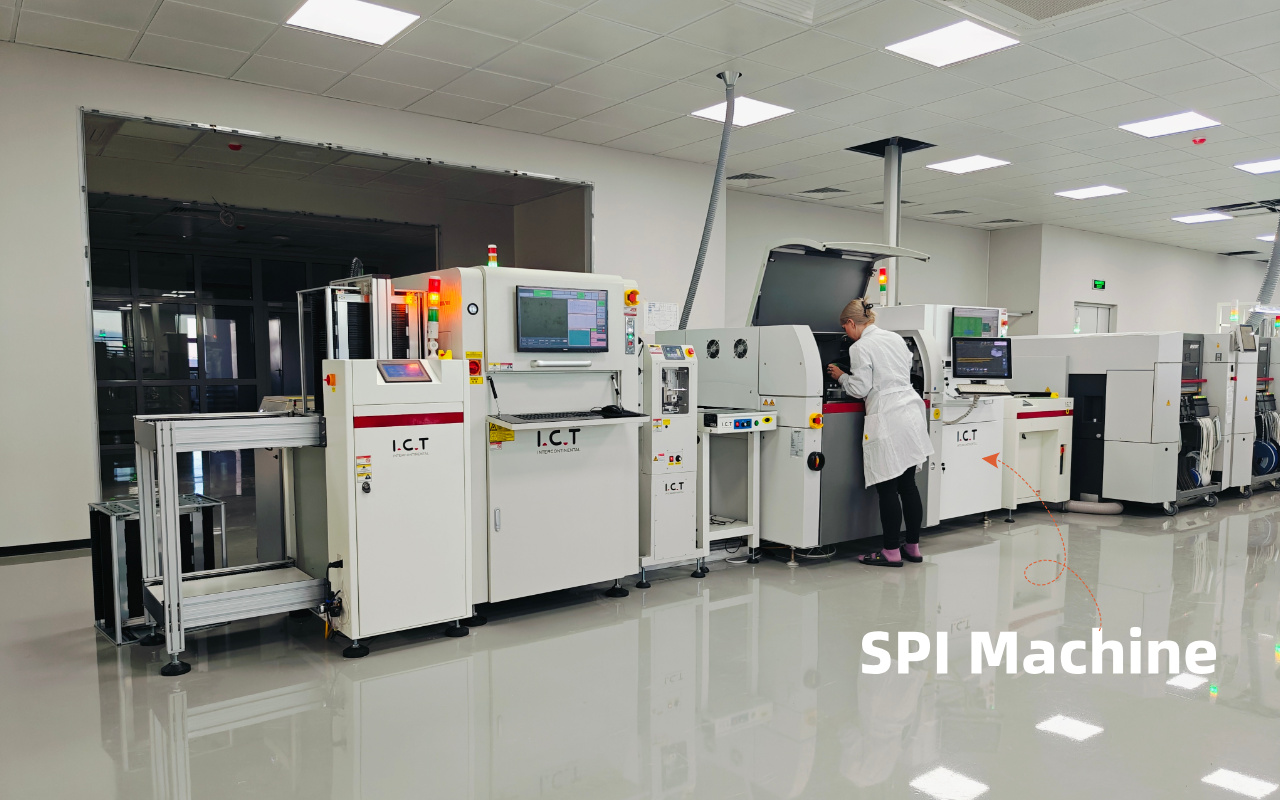

Локација СПИ унутар СМТ линије одређује који се дефекти могу рано открити и ефикасно исправити. Правилно постављање СПИ минимизира прераду и побољшава укупну стабилност процеса.
Производња великих количина и мале количине захтева флексибилно СПИ програмирање, док велике количине и линије за аутомобиле дају приоритет стабилности и конзистентности података. Избор СПИ способности на основу производних захтева је од суштинског значаја за дугорочни успех.
Контрола дефеката при инспекцији пасте за лемљење није у додавању више корака инспекције – ради се о дизајнирању СМТ линије тако да се дефекти спрече, рано откривају и систематски исправљају.
ИЦТ приступа СПИ-у из перспективе пуне СМТ линије уместо да га третира као самосталну машину. Током планирања СМТ линије, ИЦТ процењује тип производа, густину компоненти, обим производње и циљеве квалитета како би одредио како СПИ треба да ступи у интеракцију са штампачима, машинама за постављање и низводним системима за инспекцију.
Поред избора опреме, ИЦТ подржава клијенте са подешавањем процеса, дефиницијом СПИ параметара и обуком оператера. Ово осигурава да се СПИ подаци правилно тумаче и користе за оптимизацију процеса уместо генерисања непотребних лажних позива.
Помажући произвођачима да третирају СПИ као алат за доношење одлука, а не као једноставну капију за инспекцију, ИЦТ омогућава купцима да трансформишу дефекте инспекције пасте за лемљење у примењиве увиде који побољшавају укупну стабилност СМТ линије.
Дефекти инспекције пасте за лемљење нису само резултати инспекције – они су рано упозорење на нестабилност процеса. Када се правилно разуме и њиме се управља, СПИ постаје један од најмоћнијих алата за побољшање приноса и поузданости у СМТ производњи.
Фокусирајући се на основне узроке, користећи СПИ повратне информације и интегришући инспекцију у стратегију квалитета затворене петље, произвођачи могу да пређу са реактивне корекције грешака на проактивну контролу процеса. За произвођаче који траже стабилну и скалабилну СМТ производњу, контрола дефеката при инспекцији пасте за лемљење је једна од најефикаснијих полазних тачака.
1. Који је најчешћи недостатак у контроли пасте за лемљење?
Недовољна паста за лемљење је најчешће примећени СПИ дефект и водећи узрок отворених лемних спојева.
2. Може ли СПИ у потпуности елиминисати дефекте лемљења?
СПИ не може сам да елиминише дефекте, али значајно смањује стопе дефекта када се користи као део процеса затворене петље.
3. Колико често треба прегледати СПИ параметре?
СПИ параметре треба прегледати кад год се промене материјали, дизајн или услови околине.
4. Да ли је СПИ неопходан за производњу СМТ мале количине?
Да. Чак иу производњи мале количине, СПИ пружа драгоцен увид у стабилност процеса и помаже у спречавању скупе прераде.
