Како одабрати СМТ производну линију за производњу ЛЕД расвете

Зашто ЛЕД осветљење захтева другачију СМТ стратегију

Одабир СМТ производне линије за производњу ЛЕД расвете није само куповина опреме – то је дугорочна производна одлука која директно утиче на поузданост производа, доследност светлости и оперативне трошкове.

Многи произвођачи ЛЕД диода у почетку претпостављају да је монтажа ЛЕД ПЦБ-а једноставнија од потрошачке електронике због релативно мале разноликости компоненти. У стварности, ЛЕД осветљење представља јединствен скуп изазова: дугачке и танке ПЦБ плоче, строги термички захтеви, осетљивост на конзистентност лемљења и висока очекивања за дугорочну стабилност. Лоше конфигурисана СМТ линија може радити прихватљиво у раној производњи, али постепено доводи до одступања боје, прераног пропадања светлости или повећања стопе прераде након месеци рада.

Овај чланак пружа практичан, инжењерски оријентисан водич за одабир праве СМТ производне линије за производњу ЛЕД расвете – фокусиран на стабилност, доследност, скалабилност и контролу трошкова, а не само на брзину наслова.

За произвођаче који планирају дугорочан раст, одабир праве конфигурације ЛЕД СМТ производне линије не односи се само на тренутне циљеве производње, већ и на обезбеђивање стабилног квалитета, доследних перформанси и скалабилности за будуће надоградње производа.

1. Разумевање јединствених производних изазова ПЦБ-а за ЛЕД осветљење

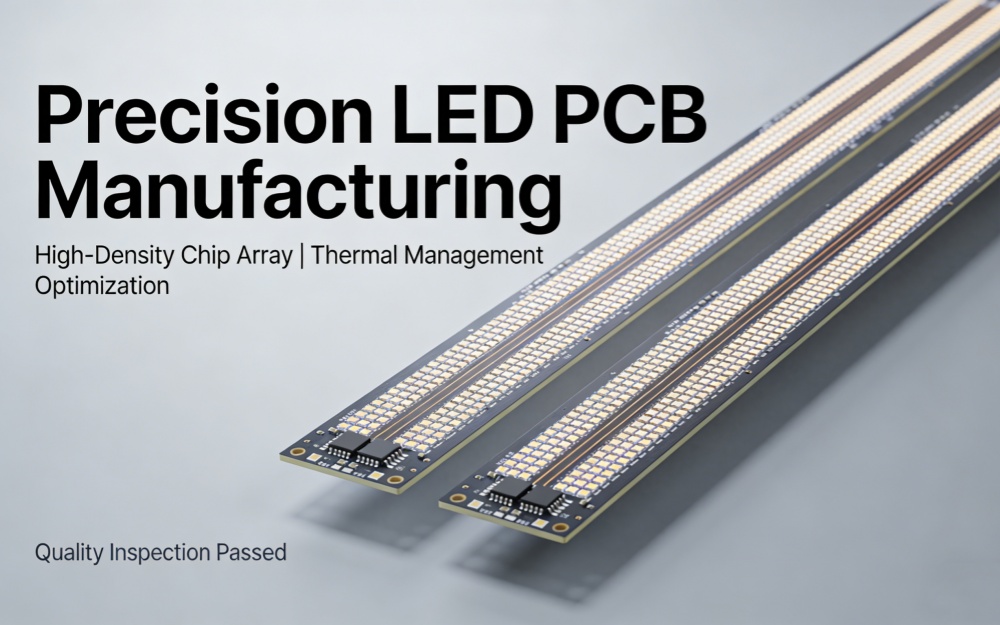

1.1 Велике и дугачке ПЦБ плоче у ЛЕД апликацијама

За разлику од паметних телефона или компактне потрошачке електронике, производи за ЛЕД осветљење често користе дугачке, уске и релативно танке штампане плоче. Линеарна светла, панелна светла и спољне светиљке обично премашују стандардне дужине ПЦБ-а и подложне су деформисању током термичких процеса.

Ове карактеристике постављају веће захтеве за:

• Подршка плоче током штампања и постављања

• Ширина транспортера и стабилност транспорта

• Термичка униформност током лемљења рефлов

Занемаривање ових фактора може довести до напрезања лемног споја, неравномерног загревања и постепеног проблема са поузданошћу које је тешко открити током иницијалне инспекције.

1.2 Велика запремина компоненти са релативно једноставним распоредом

ПЦБ за ЛЕД осветљење се обично састоје од:

• Велике количине ЛЕД чипова

• Отпорници и кондензатори у обрасцима који се понављају

• Ограничена разноликост пакета у поређењу са паметним телефонима или носивим уређајима

Иако се изглед чини једноставним, изазов лежи у одржавању конзистентности постављања и лемљења на хиљадама – или милионима – идентичних компоненти. Мање варијације у запремини лемљења или притиску постављања могу се акумулирати у видљиву недоследност светлине на готовим производима.

За производњу ЛЕД-а, поновљивост и контрола процеса су важнији од екстремне брзине постављања.

1.3 Захтеви за термичку осетљивост и дугорочну поузданост

ЛЕД перформансе су директно повезане са квалитетом лемних спојева и термичким понашањем. Лоше лемљење може довести до:

• Повећана температура споја

• Бржа амортизација лумена

• Промена боје током времена

За разлику од потрошачких производа кратког века, очекује се да ће ЛЕД осветљење поуздано радити годинама. СМТ одлуке донете током конфигурације линије ће имати директан утицај на перформансе на терену дуго након почетка производње.

2. Различити ЛЕД производи захтевају различите стратегије СМТ линије

У пракси, СМТ решења за производњу ЛЕД осветљења морају бити прилагођена структури производа, величини ПЦБ-а и топлотним захтевима, а не да користе приступ који одговара свима.

2.1 Захтеви за СМТ линију за ЛЕД сијалице и цеви

ЛЕД сијалице и цеви су обично производи велике количине са умереним величинама ПЦБ-а. Кључни СМТ приоритети укључују:

• Стабилно штампање за конзистентан волумен лемљења

• Поуздано постављање при умереним брзинама

• Процеси рефлов су фокусирани на равномерно загревање, а не на максималну пропусност

За ове апликације, добро избалансирана СМТ линија која наглашава време непрекидног рада и принос често даје бољи повраћај улагања од конфигурација ултра велике брзине.

2.2 Подешавање СМТ линије за ЛЕД панеле и линеарна светла

Панел светла и линеарне светиљке уносе додатну сложеност због дужине плоче и механичког напрезања. СМТ линије за ове производе треба да нагласе:

• Побољшана подршка за ПЦБ током штампања и постављања

• Транспортери дизајнирани за руковање дугачким плочама

• Рефлов пећи са доказаном уједначеношћу температуре на широким и дугачким ПЦБ-има

Неадекватно руковање или неравномерно загревање могу изазвати суптилни замор лемних спојева који се појављује тек након дужег рада.

2.3 СМТ разматрања за ЛЕД осветљење велике снаге и спољашње осветљење

ЛЕД производи велике снаге и на отвореном захтевају највећу поузданост лемљења. Ове апликације често захтевају:

• Строга контрола термичког профила

• Опциона окружења за рефлов азота

• Конзервативне маргине процеса да би се осигурала дугорочна трајност

У таквим случајевима, улагање у термичку стабилност и контролу процеса унапред значајно смањује гаранцију и трошкове одржавања касније.

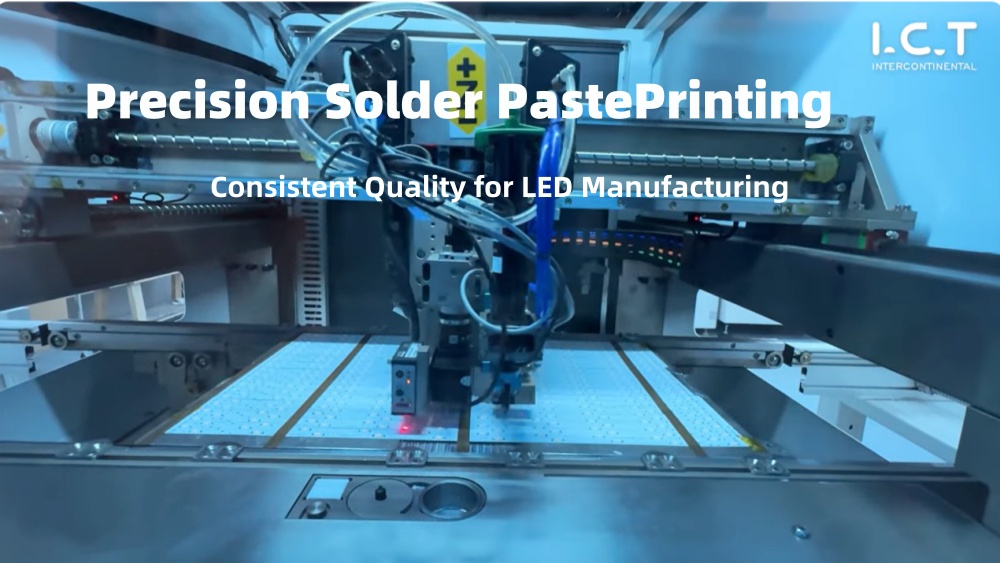

3. Штампање пасте за лемљење: Основа ЛЕД СМТ квалитета

3.1 Уобичајени проблеми са штампањем у склопу ЛЕД ПЦБ-а

Штампање пасте за лемљење је почетна тачка ЛЕД СМТ квалитета. Уобичајени изазови укључују:

• Неуједначена запремина лемљења на великим ЛЕД подлогама

• На дугим даскама паста се слегла или није довољно отпуштена

• Варијације узроковане недоследном подршком одбора

Чак и мања одступања запремине лемљења могу довести до нагињања ЛЕД-а, недовољног одвођења топлоте или дугорочних проблема са поузданошћу.

3.2 Избор правог штампача за ЛЕД апликације

Приликом одабира штампача са пастом за лемљење за производњу ЛЕД диода, приоритет треба дати:

• Стабилан оквир и поновљиво поравнање

• Ефикасна подршка доње плоче за дугачке ПЦБ-ове

• Доследан притисак брисача по целој површини за штампање

Брзина је ретко ограничавајући фактор. Нешто спорији, али стабилнији штампач често даје супериорне дугорочне резултате у производњи ЛЕД диода.

Стабилан и поновљив процес штампања пасте за лемљење за ЛЕД ПЦБ често је вреднији од веће брзине штампања, посебно за дугачке плоче и велике ЛЕД подлоге.

3.3 Када је СПИ неопходан за ЛЕД СМТ производњу

Инспекција пасте за лемљење (СПИ) није обавезна за сваку ЛЕД фабрику, али постаје све вреднија када:

• Производња средњих до великих количина

• Производња ЛЕД производа велике снаге или извозног квалитета

• Борите се са недостацима везаним за лемљење или недоследношћу осветљености

СПИ обезбеђује рано откривање варијације запремине лемљења пре постављања и преливање појачавају проблем.

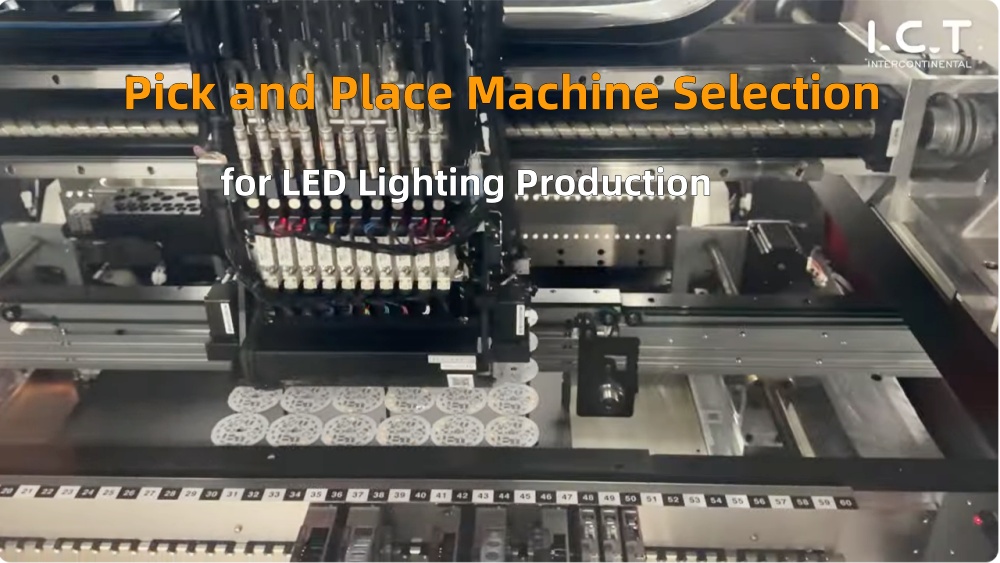

4. Изаберите и поставите избор машине за производњу ЛЕД осветљења

4.1 Контрола силе постављања за ЛЕД компоненте

ЛЕД компоненте су осетљиве на механички стрес. Прекомерна сила постављања може оштетити чипове изнутра без видљивих дефеката током АОИ.

Кључна разматрања укључују:

• Подесива контрола силе постављања

• Стабилно поравнање млазница

• Доследно понашање при пласману током дугих циклуса производње

За ЛЕД СМТ, нежно и поновљиво постављање често надмашује максималну брзину постављања.

4.2 Тачност наспрам брзине: Шта је заиста важно за ЛЕД СМТ

Иако високе бројке ЦПХ могу изгледати привлачно, ЛЕД производња има више користи од:

• Стабилна тачност постављања током времена

• Минимално померање током дугих производних смена

• Ниске стопе кварова пре него максимални учинак

Машина која ради нешто спорије, али константно често даје већу ефективну продуктивност због смањене прераде.

Приликом процене СМТ машина за бирање и постављање за ЛЕД монтажу , дугорочна стабилност постављања и контрола силе су често важнији од насловних ЦПХ цифара.

4.3 Руковање мешовитим ЛЕД и стандардним компонентама

Многе ЛЕД плоче комбинују ЛЕД чипове са стандардним отпорницима, кондензаторима или конекторима. Системи за бирање и постављање треба да:

• Лако рукујте мешовитим величинама компоненти

• Подржава брзе промене програма за различите варијанте производа

• Одржавајте тачност без честих поновних калибрација

Флексибилност је све важнија како се линије ЛЕД производа диверзификују.

5. Рефлов лемљење: кључ за ЛЕД перформансе и животни век

Одабир одговарајућих решења за лемљење рефлов за ЛЕД осветљење игра одлучујућу улогу у интегритету лемних спојева, термичкој конзистентности и дуготрајним ЛЕД перформансама.

5.1 Изазови термичког профила у ЛЕД СМТ

Рефлов лемљење је најкритичнији процес за поузданост ЛЕД-а. Уобичајени изазови укључују:

• Неравномерно загревање дугих ПЦБ-а

• Недоследне температуре намакања и вршне температуре

• Прекомерни термички стрес који доводи до замора лемљења

Стабилан и поновљив термички профил је неопходан за конзистентан излаз светлости и дуг радни век.

5.2 Азот у односу на поврат ваздуха за ЛЕД осветљење

Рефлов азота може понудити предности за одређене ЛЕД апликације:

• Смањена оксидација

• Побољшано влажење лемљења

• Конзистентније формирање зглобова

Међутим, то такође повећава оперативне трошкове. За многе стандардне ЛЕД производе довољан је добро контролисан процес рефлукса ваздуха. Азот је обично оправдан за производњу ЛЕД диода велике снаге или врхунског квалитета.

5.3 Обезбеђивање температурне конзистенције за дугачке ПЦБ-ове

За дуге ЛЕД плоче, дизајн пећи за рефлов постаје критичан. Кључни фактори укључују:

• Адекватна дужина зоне грејања

• Дизајн стабилног протока ваздуха

• Доказана уједначеност температуре по ширини и дужини плоче

Краткорочни резултати теста могу изгледати прихватљиви, али дугорочна доследност одређује стварни успех производње.

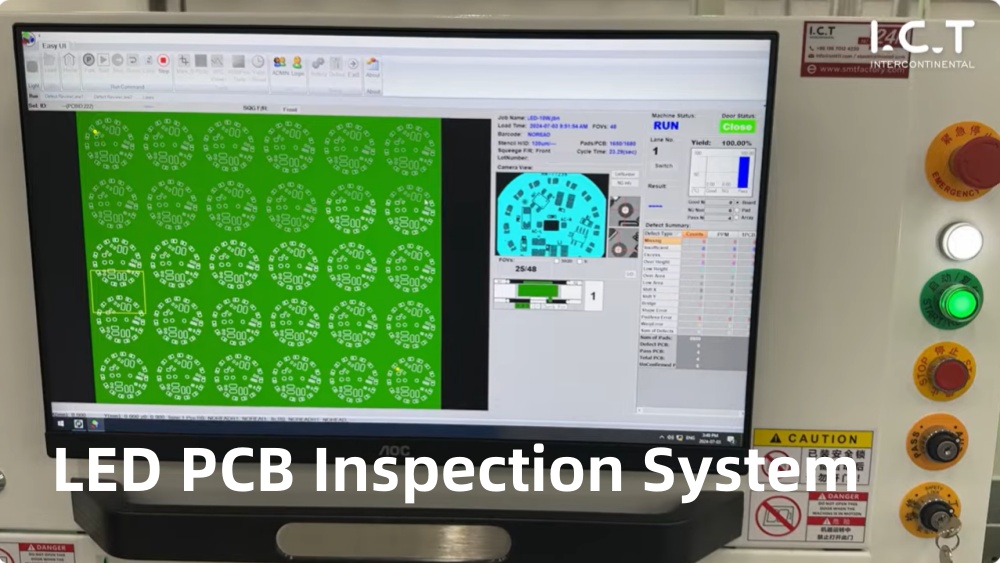

6. Стратегија инспекције: АОИ и СПИ у ЛЕД СМТ линијама

6.1 Уобичајени дефекти у склопу ЛЕД ПЦБ-а

ЛЕД СМТ дефекти се разликују од оних у густој потрошачкој електроници. Типични проблеми укључују:

• ЛЕД неусклађеност или нагиб

• Недовољно или прекомерно лемљење

• Грешке поларитета

• Недостају компоненте

Стратегије инспекције треба да буду прилагођене овим типовима дефеката, а не генеричким захтевима ПЦБ-а високе густине.

6.2 АОИ конфигурација за ЛЕД апликације

Аутоматизована оптичка инспекција (АОИ) се широко користи у ЛЕД СМТ линијама. Ефикасна подешавања АОИ фокусирају се на:

• Тачност ЛЕД положаја

• Облик лемног споја уместо детекције микро-дефекта

• Велика брзина инспекције без непотребне сложености

Превише сложено АОИ програмирање често повећава трошкове без побољшања приноса.

Правилна АОИ инспекција за склоп ЛЕД ПЦБ-а треба да се фокусира на поравнање, поларитет и изглед лема, а не на претерано сложену класификацију дефеката.

6.3 Цена наспрам квалитета: Колико је довољно прегледа?

Није свакој ЛЕД фабрици потребна потпуна покривеност СПИ и АОИ од првог дана. Практични приступ је:

• Почните са АОИ за постављање и контролу поларитета

• Уведите СПИ како се захтеви обима или квалитета повећавају

Инвестиције у инспекцију треба да расту заједно са обимом производње и очекивањима купаца.

7. Скалабилност и планирање трошкова за ЛЕД СМТ производне линије

7.1 Почињање од малог наспрам планирања проширења

Многи произвођачи ЛЕД диода почињу са једном СМТ линијом. Кључ је осигурати да почетна конфигурација:

• Не ограничава будуће ширење

• Омогућава несметану интеграцију додатне опреме

• Избегава рану застарелост

Модуларно планирање смањује ризик и штити капитална улагања.

7.2 Која опрема треба да буде отпорна на будућност

У ЛЕД СМТ линијама, одређена опрема има користи од виших почетних спецификација:

• Рефлов пећи са стабилним термичким перформансама

• Штампачи са јаком механичком стабилношћу

• Транспортни системи способни за руковање дужим плочама

Други елементи, као што су дубина инспекције или брзина постављања, често се могу касније надоградити.

7.3 Избегавање превеликог улагања у ЛЕД СМТ линије

Превелико специфицирање опреме може бити једнако проблематично као и недовољно улагање. Уобичајене грешке укључују:

• Куповина превелике брзине за једноставне ЛЕД распореде

• Улагање у инспекцију мимо стварних потреба

• Копирање СМТ конфигурација паметног телефона без подешавања

Уравнотежено планирање обезбеђује оптималне трошкове и перформансе током целог животног циклуса производа.

8. Уобичајене грешке при избору СМТ линија за производњу ЛЕД расвете

Неке грешке које се понављају укључују:

• Приоритет брзине над стабилношћу

• Потцењивање утицаја термичке конзистенције

• Игнорисање дугих изазова руковања ПЦБ-ом

• Третирање ЛЕД СМТ-а као идентичног склопа потрошачке електронике

Рано избегавање ових грешака штеди значајне трошкове и оперативни стрес касније.

За произвођаче који траже дугорочну стабилност, комплетна СМТ производна линија за ЛЕД осветљење треба да буде дизајнирана као интегрисани систем, а не као колекција појединачних машина.

Закључак: Изградња стабилне, скалабилне и поуздане ЛЕД СМТ производне линије

Одабир праве СМТ производне линије за производњу ЛЕД расвете захтева промену начина размишљања. Успех се не дефинише максималном брзином или најнижим почетним трошковима, већ дугорочном доследношћу, поузданошћу и скалабилности.

Добро дизајнирана ЛЕД СМТ линија пружа:

• Стабилан квалитет лемљења

• Конзистентне перформансе светлости

• Мањи ризик од дораде и гаранције

• Одржив раст производње

Фокусирајући се на стварне захтеве процеса, а не на главне спецификације, произвођачи ЛЕД-а могу са поверењем да граде СМТ производне линије које подржавају и тренутне потребе и будућу експанзију.
