Водич за конфигурацију СМТ производне линије за различите фабричке величине

Одабир праве конфигурације СМТ производне линије је једна од најважнијих одлука коју ће произвођач електронике донијети. Добро усклађена СМТ линија може побољшати продуктивност, осигурати стабилан квалитет и подржати дугорочни раст. С друге стране, неусклађена конфигурација често доводи до изгубљених инвестиција, уских грла у производњи или каснијих скупих надоградњи.

Један кључни фактор који се често потцењује је величина фабрике. Различите величине фабрике долазе са веома различитим производним циљевима, ограничењима и профилима ризика. Овај водич објашњава како треба планирати конфигурације СМТ производних линија за мале, средње и велике фабрике и на шта купци треба да се фокусирају у свакој фази.

Зашто је фабричка величина важна у конфигурацији СМТ линије?

СМТ производне линије нису решења „једна величина за све“. Оптимална конфигурација у великој мери зависи од тога како фабрика данас функционише и како планира да расте у будућности.

Величина фабрике утиче на:

• Захтеви за обим производње и такт време

• Разноврсност производа и учесталост промене

• Доступност радне снаге и нивои вештина

• Флексибилност буџета и очекивања повраћаја улагања

Игнорисање ових разлика често доводи до превише конфигурисаних линија које су недовољно искоришћене или до линија ниске цене које не могу да задовоље будућу потражњу. Разумевање положаја ваше фабрике је први корак ка рационалном улагању у СМТ линију.

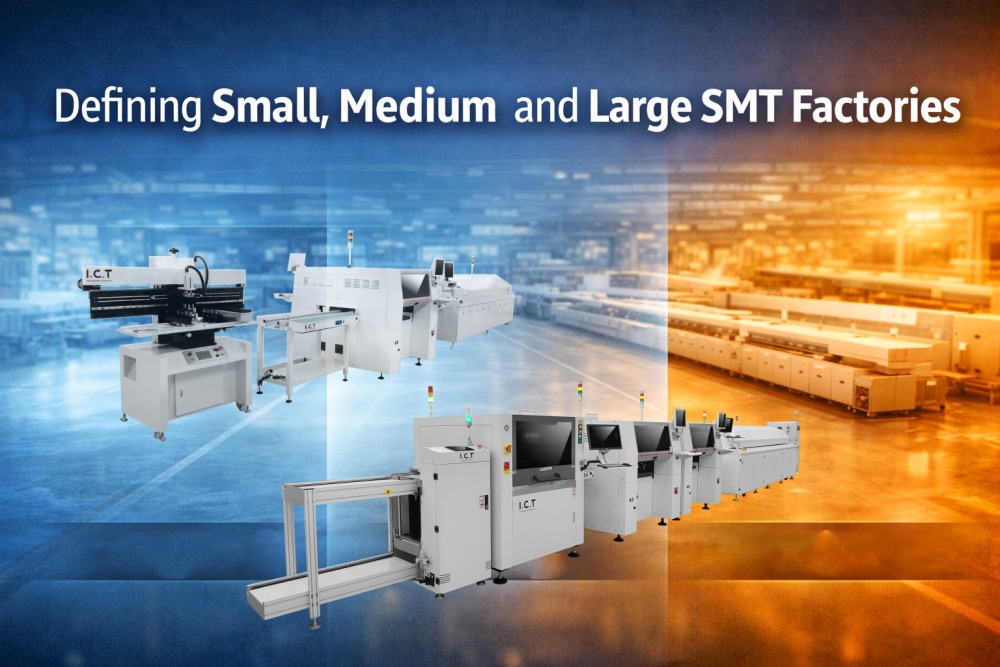

Како дефинисати мале, средње и велике СМТ фабрике?

Уместо да користите нејасне ознаке, практичније је дефинисати величину фабрике користећи оперативне индикаторе:

Фабрике малих размера

• Ниски до умерени обим производње

• Велика разноликост производа, мале серије

• Рад у једној смени у многим случајевима

• Ограничени тимови за инжењеринг и одржавање

Фабрике средњег обима

• Стабилна и растућа потражња производње

• Више модела производа са редовним променама

• Једна до две смене дневно

• Посвећени инжењери процеса и квалитета

Фабрике великих размера

• Континуирана производња великог обима

• Мање типова производа, али велика производња по моделу

• Рад у више смена или 24/7

• Снажна аутоматизација, квалитет и ИТ инфраструктура

Једном када фабрика може јасно да идентификује своју категорију, одлуке о конфигурацији СМТ линије постају много логичније и исплативије.

Конфигурација СМТ линије за мале фабрике

За фабрике ове величине, кључни фокус треба да буде избегавање прекомерног улагања уз задржавање простора за постепене надоградње.

Мале фабрике обично имају следеће карактеристике:

• Мањи обим производње (нпр. дневна производња 500-1000 ПЦБ-а)

• Ограничен буџет

• Велика потражња за флексибилношћу и разноврсношћу производа

За мале фабрике, СМТ конфигурација мора да уравнотежи ефикасност и контролу трошкова, са нагласком на мултифункционалну опрему.

Препоручена опрема:

1. Машина за бирање и постављање : Изаберите модел средње класе као што је ЈУКИ 2030 или Панасониц НПМ-В2 , који нуде ЦПХ (компоненте на сат) од око 10к-15к, погодан за производњу у малим серијама.

2. Рефлов Рефлов : Одлучите се за пећницу за рефлов са 8 зона, као што је Хеллер 1707ЕКС, ИЦТ-Лира622 која може да обради уобичајене процесе лемљења за ЛЕД диоде и компоненте потрошачке електронике.

3. Аутоматска оптичка инспекција (АОИ) : Фуји НКСТ АОИ, ИЦТ-В8 је исплатив избор који обезбеђује пристојну тачност за инспекцију без прекорачења буџета.

4. Сито штампач : ДЕК Хоризон 03иКс, ИЦТ-4034 нуди прецизну контролу притиска брисача и аутоматско чишћење, што га чини одличним избором за мале инсталације.

Предлози за конфигурацију:

• Аутоматизација: Додајте машине за аутоматску промену улагача да бисте побољшали брзину производње и смањили ручни рад.

• Обука особља: Осигурајте да су најмање два оператера обучена за рад са машинама и основно одржавање.

• Оптимизација распореда: Размислите о распореду у облику слова У да бисте минимизирали руковање материјалом и површине залиха.

Конфигурација СМТ линије за фабрике средњег обима

Фабрике средње величине обично производе између 1000-5000 ПЦБ-а дневно и често имају чврсту основу у аутоматизацији са флексибилнијим буџетом за подршку додатним инвестицијама.

Препоручена опрема:

1. Изаберите и поставите машину : Изаберите моделе као што су ЈУКИ РС-1Р или Самсунг СМ471 , који обезбеђују ЦПХ од 20к-30к, погодне за производњу штампаних плоча средње до високе густине.

2. Рефлов Рефлов : Одлучите се за пећницу за рефлов са 10 зона, као што је Хеллер 1913ЕКС или И.ЦТ-Л10 која нуди прецизне системе за контролу температуре за сложене процесе лемљења (нпр. лемљење рефлуксом азотом).

3. Аутоматска оптичка инспекција (АОИ) : За контролу већег квалитета, размотрите Кох Иоунг Зенитх 3Д АОИ систем, који пружа могућности детаљне инспекције.

4. Инспекција пасте за лемљење (СПИ) : Кох Иоунг или И.ЦТ-С400 СПИ систем може да прати дебљину и конзистенцију пасте за лемљење у реалном времену током процеса штампања.

Предлози за конфигурацију:

• Повећана аутоматизација : Уградите аутоматске системе за руковање материјалом да бисте смањили ручну интервенцију.

• Распоред производне линије : Линеарни распоред обезбеђује несметан проток материјала и минимално губљење времена.

• Контрола квалитета : Додајте СПИ+АОИ системе за континуирану инспекцију како бисте осигурали да се стандарди високог квалитета одржавају у сваком кораку производње.

Конфигурација СМТ линије за велике фабрике

Велике фабрике обично имају веома велики обим производње, често премашујући 5000 ПЦБ-а дневно, и могу себи приуштити улагање у шири асортиман опреме. Ове фабрике имају за циљ максималну аутоматизацију и велики капацитет, обично укључују више производних линија.

Препоручена опрема:

1. Машина за бирање и постављање : Врхунски модели као што су ЈУКИ РС-7Р или Фуји НКСТ ИИИ, са ЦПХ од преко 40 хиљада, савршени су за производњу великих размера и великог обима.

2. Рефлов Рефлов : Изаберите пећницу за рефлов са 12 зона, као што је И.ЦТ-Л12 или Хеллер 1917ЕКС, која прихвата различите процесе лемљења и плоче високе густине.

3. Аутоматска оптичка инспекција (АОИ) : Кох Иоунг Зенитх или И.ЦТ-5146 3Д АОИ је идеалан за велике фабрике, нудећи напредне могућности 3Д инспекције.

4. Сито штампач : Високопрецизни штампачи попут ДЕК Хоризон 03иКс, ИЦТ-5151 су погодни за велике количине производње и обезбеђују доследну примену пасте за лемљење.

Предлози за конфигурацију:

• Потпуна аутоматизација: Уверите се да је цела производна линија аутоматизована, укључујући аутоматизовану промену улагача и роботске системе за руковање материјалом.

• Оптимизација процеса: Прилагодите температурне профиле пећи за рефлов и програме за бирање и постављање како би одговарали различитим типовима производа, обезбеђујући флексибилност у производњи.

• Повратне информације о подацима: Инсталирајте системе за праћење у реалном времену како бисте пратили перформансе опреме и предвиђали потенцијалне кварове.

Уобичајене грешке при избору СМТ линија према фабричкој величини

Многи пројекти СМТ линије не дају очекиване резултате због грешака које се могу избећи. Најчешћи укључују:

• Избор опреме заснован искључиво на максималним спецификацијама, а не на стварним потребама

• Прецењивање краткорочног раста производње

• Занемаривање времена промене и оперативне сложености

• Потцењивање значаја подршке процесу и обуке

Ове грешке често потичу од третирања конфигурације СМТ линије као листе за куповину уместо задатка дизајна производног система.

Како планирати будућу експанзију од првог дана

Чак и мале фабрике размишљају о будућем расту. Кључ није купити све унапред, већ планирати линију имајући на уму проширење.

Практичне стратегије ширења укључују:

• Резервисање простора за распоред за додатну опрему

• Избор машина са модуларним путевима надоградње

• Стандардизација интерфејса за будућу аутоматизацију

Добро планирана СМТ линија омогућава фабрици да повећава производњу корак по корак, без одбацивања постојећих инвестиција. Овај приступ смањује ризик и одржава капиталне издатке у складу са реалним пословним растом.

Уобичајене замке и предлози за побољшање

1. Занемаривање разноврсности производа: Многи произвођачи се фокусирају само на производњу једне врсте производа и занемарују разноликост производа који ће се производити. Различити типови електронских производа (нпр. ЛЕД, аутомобилска електроника, медицинска електроника) имају различите захтеве за опремом. Производну линију треба конфигурисати према стварном миксу производа.

2. Претерано ослањање на једну марку опреме: Иако је бренд битан, важније је фокусирати се на компатибилност опреме. Комбинација више брендова може понудити флексибилнија решења за различите потребе.

3. Прекомерна аутоматизација: Не мора сваки процес бити потпуно аутоматизован. Неке фазе (нпр. монтажа, инспекција) имају користи од сарадње људи и машина, што може повећати ефикасност уз смањење трошкова.

Финал Тхоугхтс

Када бирате СМТ производну линију, важно је узети у обзир не само спецификације опреме већ и стварну величину фабрике, ток производње, типове производа и потребе за аутоматизацијом. Мале, средње и велике фабрике имају различите приоритете у конфигурисању својих производних линија. Добро прилагођено подешавање може максимизирати ефикасност производње и квалитет производа.

Професионални добављач СМТ решења не почиње са препорукама за опрему. Уместо тога, они почињу разумевањем производних циљева, ограничења и планова раста. Овај приступ води до решења која су практична, скалабилна и одржива током времена.

Ако још увек нисте сигурни у конфигурацију СМТ производне линије или желите да прилагодите подешавање ваше опреме, слободно контактирајте ИЦТ Ми пружамо свеобухватна, прилагођена решења која обезбеђују да сваки аспект ваше производне линије ради глатко и ефикасно.
