Инспекција лемне пасте (СПИ) је критичан део монтаже модерне технологије површинске монтаже (СМТ). Међутим, постоје случајеви у којима СПИ можда није потребан. Било због малог обима производње, једноставног дизајна или специфичних производних процеса, неки сценарији могу заобићи овај корак аутоматизоване инспекције. Овај чланак истражује ситуације у којима СПИ можда није потребан и компромисе који долазе са његовим прескакањем.
У изради прототипа мале количине, која се често користи у једнократној или малосеријској производњи, паста за лемљење се наноси ручно помоћу шприцева или малих шаблона. Након наношења пасте, ручно лемљење или парна фаза се користи за стварање коначног производа. Оператери могу да прате и прилагођавају апликацију пасте у реалном времену, одмах исправљајући све недоследности. Овај директни надзор елиминише потребу за аутоматизованим СПИ, који се обично користи за управљање варијабилности у брзом и великом обиму штампања. За израду прототипа, где су запремине пасте мање, а варијације мање критичне, обично је довољна ручна интервенција.
За хобисте, произвођаче или мале инжењерске тимове који производе мање од 10 плоча, аутоматизовани СПИ често није исплатив или неопходан. Ове серије обично укључују ручно постављање компоненти на плоче са ручно одштампаном или дозираном пастом. Визуелне провере под увећањем, у комбинацији са функционалним тестирањем, обично су довољне да се увери да је склоп исправан. У овим случајевима, време и трошкови потребни за постављање и одржавање СПИ система могу далеко надмашити предности, посебно када се ради са једноставним дизајном.
Постављање и програмирање СПИ система захтева значајно време и улагања. Ово је често оправдано за велике серије, где се предности аутоматизоване инспекције временом исплате. Међутим, у серијама од мање од 50 плоча, фиксни трошкови СПИ система су већи од потенцијалне уштеде од мањег броја кварова. Без СПИ, оператери могу да убрзају циклусе израде прототипа и смање трошкове, што је посебно критично када брзо понављају дизајн у фазама истраживања и развоја.

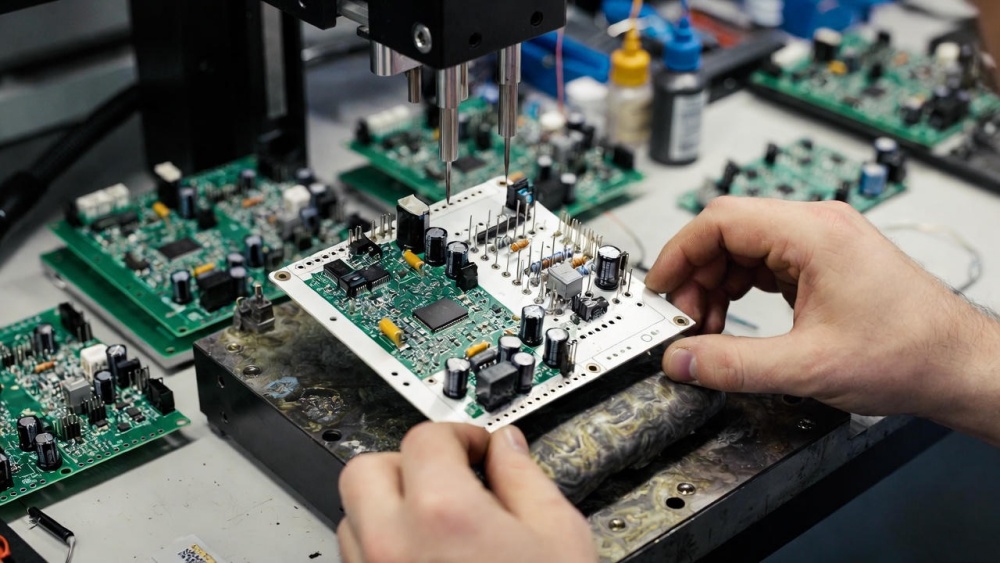

Плоче које се ослањају искључиво на компоненте кроз рупе уопште не захтевају пасту за лемљење. Уместо тога, компоненте се убацују у обложене рупе, а лем се примењује таласним лемљењем или ручним лемљењем. Пошто не постоји процес штампања пасте, нема потребе да СПИ прегледа запремину пасте или поравнање. Ове врсте плоча се често налазе у старим дизајнима или у апликацијама велике снаге где поузданост лемних спојева не зависи толико од прецизности пасте.
За хибридне плоче које комбинују технологију кроз отвор и површинску монтажу (СМТ), где се користи само неколико СМТ компоненти, ручно дозирање пасте или методе пин-ин-пасте могу бити довољне. Ови дизајни имају ниску густину компоненти, минимизирајући ризик од премошћавања или недовољне пасте. Оператери могу визуелно да прегледају пасту на неколико СМТ подлога пре постављања компоненти, чинећи СПИ непотребним.
Старији дизајни који користе веће пакете (као што су СОИЦ, 1206 и веће компоненте) са ширим размаком између јастучића често су попустљивији када је у питању запремина пасте и поравнање. Ови робусни распореди ретко имају дефекте у вези са штампањем, чак и када се састављају ручно. У таквим случајевима, ризик од грешака услед штампе пасте је минималан, тако да СПИ није од суштинског значаја, чак ни у производњи мале количине.
Таласно лемљење се обично користи у двостраним плочама где су СМТ компоненте са доње стране лемљене након што су горње компоненте постављене. У овом процесу, тачке лепка држе компоненте на месту, а талас наноси растопљени лем на спојеве. Пошто се на доњој страни не користи паста за лемљење, нема потребе да СПИ прегледа пасту, јер нема штампе пасте.
Селективно лемљење се користи за компоненте које захтевају прецизно лемљење, често у плочама мешовите технологије са компонентама кроз отвор и СМТ. У овим применама, лем се примењује само на одређене спојеве помоћу мини-таласа или фонтана, заобилазећи потребу за штампањем пасте у потпуности. Као резултат тога, СПИ није потребан за ове апликације.
За апликације које захтевају високу механичку чврстоћу и поузданост, као што је у аутомобилској или ваздухопловној индустрији, обично се користе проводљиви лепкови или спојеви за пресовање. Ове методе не захтевају пасту за лемљење и стога елиминишу потребу за СПИ. У овим случајевима, поузданост спојева је обезбеђена другим средствима, а ризик од кварова услед варијација пасте је занемарљив.

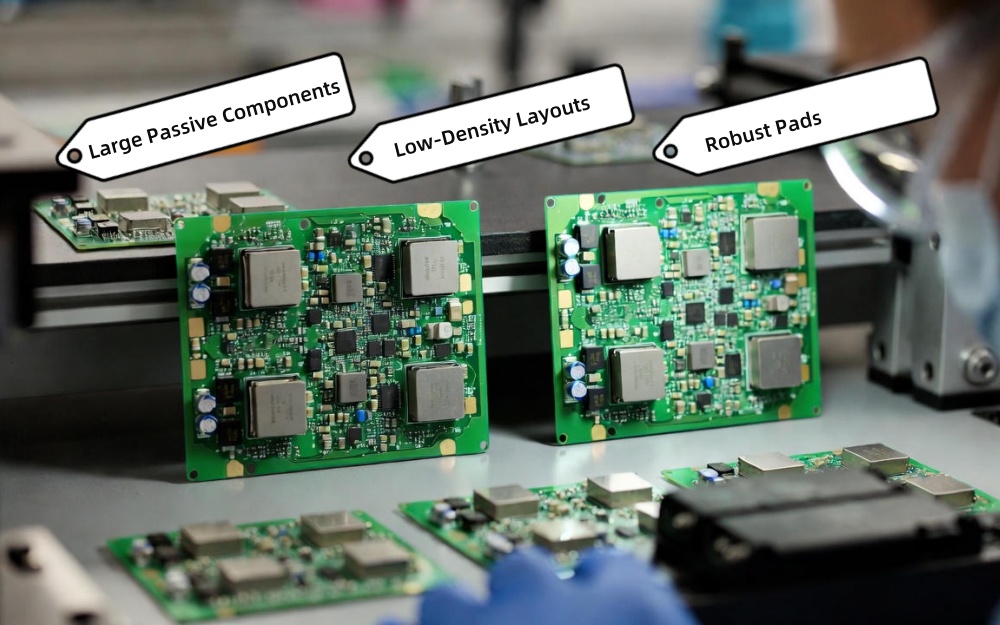

Дизајни који се првенствено састоје од великих пасивних компоненти (1206 или више) постављених на широке јастучиће су сами по себи опраштајући када су у питању варијације пасте. Ручно или полуаутоматско штампање обично не изазива значајне недостатке, а мање је вероватно да ће грешке у запремини пасте или поравнању довести до функционалних проблема. Ово чини СПИ непотребним за ове дизајне, чак и при малим серијама.
Плоче са малом густином компоненти и предимензионирани јастучићи нуде широк прозор за процес штампања пасте. Мање варијације у запремини пасте или поравнању обично не доводе до отварања или кратких спојева. Ови распореди опросте и омогућавају поуздано склапање без потребе за СПИ.
У једноставнијим плочама са компонентама мале густине и широким јастучићима, оператери могу визуелно да прегледају пасту за лемљење након што је нанета. Увећане визуелне провере могу лако да открију крупне недостатке, као што је недостатак пасте или јак премошћивање. Визуелно или функционално тестирање након преокретања може пружити коначну сигурност да плоча функционише исправно, чинећи СПИ непотребним.
Иако прескакање СПИ може бити прихватљиво за одређене дизајне и количине, долази са ризиком од неоткривених дефеката. На пример, недовољна запремина пасте може довести до слабих лемних спојева који могу проћи почетне функционалне тестове, али касније под стресом не успевају. Скривени дефекти као што су глава у јастуку или празнине можда неће бити видљиви голим оком и могу се открити само помоћу 3Д мерења, које обезбеђује СПИ.
Прескакање СПИ може довести до повећаног ризика од латентних кварова лемних спојева, посебно у високопоузданим апликацијама као што су медицински уређаји, ваздухопловство или аутомобилски производи. Чак и мали ризици могу угрозити дугорочне перформансе критичних производа. За ове секторе, препоручује се СПИ како би се осигурало да спојеви за лемљење испуњавају тражене стандарде квалитета.
Како дизајн укључује финији нагиб компоненти и већу густину, ризик од дефеката везаних за пасту значајно се повећава. Подаци из индустрије показују да је 60-80% СМТ дефеката повезано са проблемима штампања пасте. У сложеним дизајнима, прескакање СПИ често доводи до веће стопе кварова и повећане прераде. Као резултат тога, СПИ је од суштинског значаја за обезбеђивање квалитета и минимизирање скупих грешака, чак и у серијама мањег обима. За свеобухватан водич о СПИ машинама и њиховој улози у СМТ линијама, погледајте наш Комплетан водич за СПИ машине у СМТ линији.
Генерално, СПИ је неопходан за обезбеђивање висококвалитетних лемних спојева у савременој СМТ производњи. Међутим, постоји неколико сценарија у којима се може безбедно прескочити, као што су прототипови ултра мале запремине, доминантне плоче кроз рупе, процеси без повратног тока или изузетно једноставни дизајни великог нагиба. Иако прескакање СПИ може смањити трошкове и убрзати производњу у овим случајевима, оно такође носи ризике, укључујући потенцијал за скривене дефекте и дугорочну забринутост за поузданост. У већини модерних СМТ производних окружења, посебно оних које укључују сложене дизајне, СПИ је вредан алат који помаже у побољшању приноса и смањењу прераде.
Да, али ретко. СПИ је неопходан за откривање проблема са запремином пасте, висином и поравнањем, који чине 60-80% СМТ дефеката. Међутим, чисте плоче са отвором, ручно лемљени прототипови и једноставни дизајни великог корака често се могу произвести без СПИ.
Док је обим производње фактор, сложеност плоче је важнија. Прототипови малог обима често прескачу СПИ, али производња средњег обима (50-500 плоча) и производње великог обима (>500 плоча) генерално имају користи од СПИ-а, посебно са компонентама финог тона.
Већа сложеност повећава вероватноћу дефеката везаних за запремину пасте и поравнање. Плоче са малим нагибом и високе густине захтевају прецизно наношење пасте, што чини СПИ неопходним. Једноставни дизајни великог тона имају ширу толеранцију и често могу успети без СПИ.
Ручна инспекција може открити озбиљне недостатке као што су паста која недостаје или јаки мостови, али не може прецизно измерити мале варијације у запремини пасте које могу довести до латентних кварова. За рад са малим обимом, ручна провера у комбинацији са функционалним тестирањем често може бити довољна за некритичне апликације.
Да, алтернативе укључују дозирање шприцева уз визуелне провере, враћање пин-ин-пасте, проводне лепкове и висину првог комада.
