ИРМ20
Yamaha
| Количина: | |
|---|---|
| Напредни брзи СМТ Пицк & Плаце

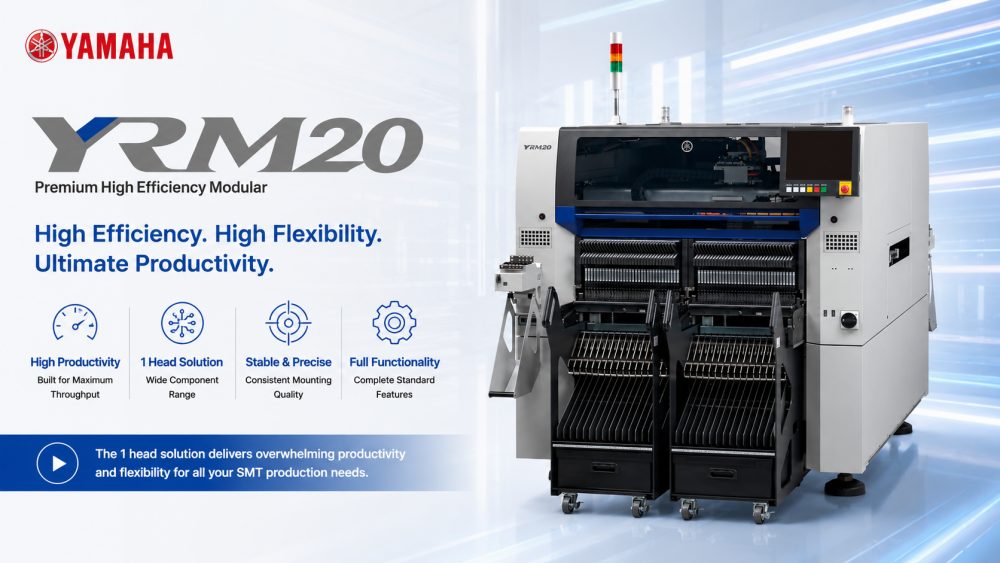

Иамаха ИРМ20 је потпуно аутоматска СМТ машина за одабир и постављање направљена за савремену производњу електронике. Са радом на две траке, флексибилним опцијама главе и могућностима велике брзине, може да се носи са широким спектром СМД компоненти од 0201 чипова до већих конектора. Његов модуларни дизајн и интегрисани паметни сензори омогућавају високо прецизну монтажу уз одржавање изузетне ефикасности производње. ИРМ20 је идеалан за произвођаче који траже поуздано, брзо и разноврсно решење за компактне или велике линије за склапање ПЦБ-а.
| Карактеристике производа
Рад са две траке велике брзине
ИРМ20 ради са опцијама за две траке, омогућавајући истовремено постављање компоненти на две плоче за оптимизовану продуктивност. Брзе конфигурације са више глава омогућавају проток од 200.000 ЦПХ, обезбеђујући брз завршетак чак и за сложене плоче уз одржавање прецизне прецизности постављања.
Разноврсно руковање компонентама
Опремљена флексибилном технологијом са више глава и напредним системима подизања, машина прихвата компоненте од 0201 до већих конектора. Интегрисане паметне камере и бочни поглед верифицирају постављање у реалном времену, смањујући грешке и осигуравајући квалитетну монтажу.
Алати за побољшану продуктивност
Додаци за супер пуњење минимизирају застоје током допуњавања компоненти. Подесива ширина трака и модуларна архитектура обезбеђују прилагодљивост различитим величинама штампаних плоча и производним форматима, подржавајући континуирани рад и брзе промене.
| Спецификација
| Модел | ИРМ20 за бирање и Машина постављање | |
| Брза ротирајућа РМ глава опште намене | ИН-ЛИНЕ ХМ глава | |
| Млазнице (по 1 главној јединици) | 18 | 10 |
| Применљиве компоненте | 0201 до Ш12 к Д12 мм, висина 6,5 мм или мање | 0201 до Ш55 к Д100 мм, висина 15 мм или мање |
| Могућност монтаже (током режима високе производње) | 115,000ЦПХ | 98,000ЦПХ |
| Тачност монтаже (у режиму високе прецизности) | Током употребе у оптималним условима у кући: ±0,025 мм Цпк≧1,0 | |
| Број типова компоненти | Замена фидера: Макс. 128 типова = 32 фидера к 4 (конверзија за фидер од 8 мм) | |
| Димензије ПЦБ-а | Двостепене спецификације 1 ПЦБ транспорт: Л810 к В510мм до Л50 к В50мм 2ПЦБ транспорт: Л380 к В510мм до Л50 к В50мм | |
| Напајање | 3-фазни АЦ 200/208/220/240/380/400/416В +/-10% 50/60Хз | |
| Извор снабдевања ваздухом | 0,45 МПа или више, у чистом, сувом стању | |
| спољна димензија (без пројекција) | Д1374 к Ш1948 к В1445 мм | |
| Тежина | Прибл. 2.250 кг (само главна јединица) | |
* Спецификације и изглед су подложни променама без претходне најаве.
* Контактирајте ИЦТ за више детаља.
| Листа опреме СМТ линије
Σ-Г5СⅡ је обично интегрисан у комплетну СМТ производну линију укључујући штампач пасте за лемљење, СПИ систем за инспекцију, рефлов пећ, АОИ машину за инспекцију и опрему за руковање ПЦБ-ом. ИЦТ обезбеђује потпуну интеграцију линија која покрива СМТ, ДИП, премазивање и решења за паметну фабричку аутоматизацију како би помогли купцима да изграде ефикасне и скалабилне системе за производњу електронике широм света.
ИЦТ такође пружа низ комплементарних СМТ машина, укључујући ИСМ, ИРМ и Σ серије модела за одабир и постављање. Ове машине се могу интегрисати за изградњу комплетних линија за монтажу велике брзине, обезбеђујући беспрекорну производњу од пуњења плоче до завршне инспекције, нудећи потпуно аутоматизовано решење за различите примене ПЦБ-а.
| Видео о успеху купаца
ИЦТ је успешно испоручио комплетну аутоматску СМТ линију у Казахстану за произвођача енергетске електронике. Наши инжењери су обезбедили инсталацију, обуку и техничку подршку на лицу места. Линија укључује читав низ СМТ машина: СМТ утоваривач, потпуно аутоматски штампач, рефлов пећ, СМТ транспортер и оффлине АОИ машина. Систем је постигао ефикасну, квалитетну монтажу ПЦБ-а док је купац стекао оперативну експертизу.
| Сервис и подршка за обуку
ИЦТ пружа подршку од краја до краја за инсталацију и обуку ИРМ20. Наши инжењери воде купце кроз подешавање, рад и одржавање машине, обезбеђујући да производне линије постигну оптималну ефикасност. Услуге даљинског навођења и брзог реаговања гарантују минимално време застоја, помажући фабрикама да одржавају континуиране, висококвалитетне операције.
| Похвала купаца
'Све машине су из Кине ИЦТ добар квалитет и цена. Хвала вам Енди и Били што сте изградили ову линију и обучили нас да користимо ове машине.' Наши клијенти доследно хвале нашу инжењерску стручност, ефикасну испоруку и брзу реакцију, што обезбеђује несметано покретање и поверење у производњу.
| Наш сертификат
ИРМ20 је сертификован са ЦЕ, РоХС, ИСО9001 и више патената. ИЦТ обезбеђује стриктно поштовање глобалних стандарда безбедности и квалитета, обезбеђујући поуздану, безбедну и потпуно усклађену опрему за међународне произвођаче електронике.
