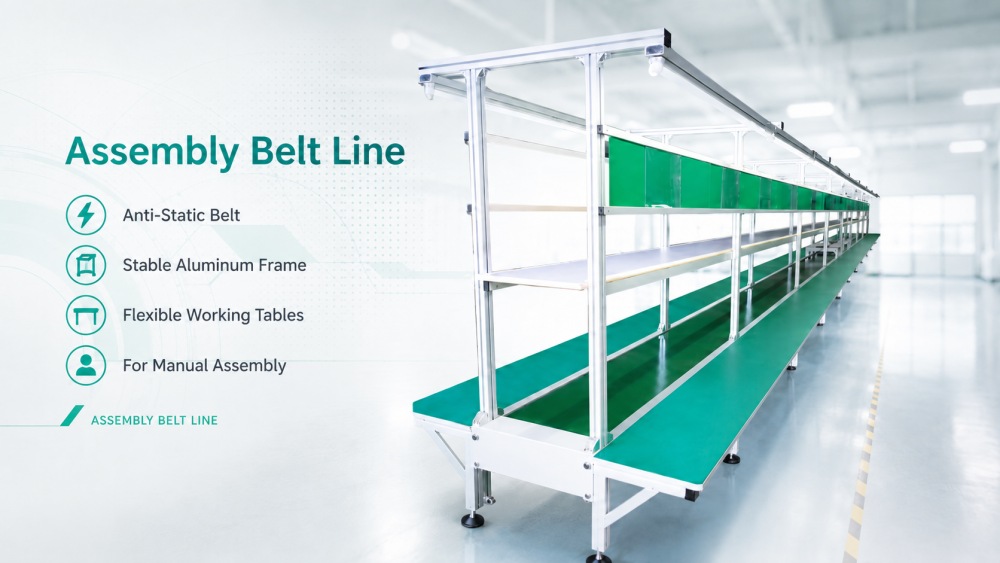

Линија за склапање ПЦБ-а за ручно уметање је дизајнирана за фабрике електронике којима је потребан стабилан и организован процес ручног уметања пре лемљења, инспекције, поправке или завршне монтаже. У ДИП производњи, оператери често морају да уметну компоненте кроз рупе, провере поларитет, припреме каблове, рукују полупроизводима ПЦБ-а и преместе плоче у следећи процес. Ова линија помаже да се посао подели на јасне станице и одржава ПЦБ да се креће у једном контролисаном правцу. Користи зелени антистатички ПВЦ појас, оквир од алуминијумског профила, радне столове, систем осветљења, утичнице, држаче оперативних картица и опционе производне алате. Дужина линије, изглед стола и количина радне станице могу се подесити на основу типа производа, броја оператера и фабричког простора.
| Карактеристике производа
Главна вредност Дип Мануал Инсертион ПЦБ линије за склапање је да се ручно убацивање учини уреднијим. Оператери могу стајати или седети са обе стране линије и обављати своје додељене задатке корак по корак. Свака станица се може користити за уметање радијалних делова, аксијалних делова, конектора, терминала, жица, утичница, прекидача и других компоненти кроз рупе. Уместо насумично постављања плоча на одвојене столове, линија одржава ПЦБ да се креће кроз јасан производни пут. Ово помаже надзорницима да лакше проверавају напредак и помаже оператерима да избегну мешане процесе. За фабрике са многим моделима производа, јасан дизајн радне станице може учинити промену производње глаткијом и мање хаотичном.
Зелени антистатички ПВЦ појас помаже безбедном премештању ПЦБ-а између различитих радних станица. Током ДИП производње, ПЦБ-и могу већ садржати СМТ делове, ИЦ-ове, конекторе или уређаје за напајање, тако да је ЕСД заштита важна. Стабилан појас такође смањује поновљено ручно ношење и одржава даске да се крећу уједначеним темпом. Транспортна висина је типично 750±20 мм, што је удобно за већину ручних радних места. Смер транспорта може бити лево-десно или десно-лево, у зависности од фабричког изгледа. За линију за ручну монтажу штампаних плоча, овај једноставан, али поуздан систем преноса помаже у повезивању ручног уметања, провере, поправке и припреме за лемљење у једном практичном току.
Линија укључује радне столове за носаче компоненти, алате, документе, прибор и полупроизводе. Стол може да користи површину против пожара, која је погодна за окружења за склапање електронике. Систем осветљења користи лампе од 40В са контролом секција, помажући оператерима да јасније виде рупе у компонентама, ознаке поларитета, етикете, јастучиће за лемљење и положаје конектора. Утичнице за струју се могу поставити дуж доње линије за електричне одвијаче, станице за лемљење, пиштоље за лепљење, пиштоље за врући ваздух и друге алате. Линија такође може да подржи пинцете, маказе, скидаче жице, ЕСД јонске вентилаторе, издувне хаубе, ЕСД кутије, ваздушне цеви и оперативне картице. Ови детаљи чине линију монтажних транспортних трака кориснијом за стварну свакодневну производњу.
| Спецификација
| Величина | (Д) 9000 * (Ш) 2186 * (В) 1950 ± 20 мм, са радним столом (може се подесити од стране купца). |
Дриве Систем | Тајвански мотор (2ХП) и 80# Ретардер, инвертер направљен од стране адласповер-а, опсег брзине 0-5м/мин. |
Главно тело | 40×40 мм алуминијумски производ; шина од алуминијума 40×60 мм; носач фењера од алуминијума 40×40 мм, оквир направљен од алуминијумског производа 40 к 40. |
Систем осветљења | Лампа за осветљење 40в ，од ФСЛ, Жица је 1,5⊃2;, Контрола подсекције. |
| Моћ | Утичница доњег вода, обострано одвојена контрола, жица од 4 квадратне жице, свака по 2 метра, по око 1, корито од поцинковане производње, димензија 60*80*1 мм. |
| Радни сто | 300*15мм шперплоча, површина са противпожарним материјалима. |
| Дриве Роллер | Направљен од цеви од нерђајућег челика, ø25мм. |
| ПЦБ Белт | Зелени антистатички ПВЦ појас (400*2мм), бешавни. |
Прибор | оперативна картица направљена од алуминијумског производа 25×14'Х' ，са А4 провидном тврдом пластиком. |
| Листа опреме ДИП линије
ИЦТ може да обезбеди комплетну ДИП производну линију око процеса ручног уметања. Повезана опрема укључује линије за ручно уметање, аутоматске машине за уметање, машине за уметање непарних облика, машине за лемљење на таласе, машине за селективно лемљење, ДИП АОИ, роботе за лемљење, ПЦБ транспортере, утовариваче, истовариваче, станице за поправку и подршку за тестирање. Линија ДИП монтажног појаса се обично поставља пре таласног лемљења или селективног лемљења, дајући оператерима довољно простора да уметну делове кроз рупе и припреме ПЦБ за лемљење. ИЦТ може да дизајнира линију према величини ПЦБ-а, типу производа, листи компоненти, методу лемљења, количини оператера, простору радионице и циљном капацитету. Ово помаже Купцима да изграде комплетан процес од ручног уметања до лемљења, инспекције, поправке и коначног излаза.
| Назив производа | Намена у ДИП линији |
|---|---|
| ПЦБ СМТ линија | Фул-ауто СМТ монтажна линија кључ у руке |
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Проверава унутрашњи квалитет лема и скривене недостатке у ТХТ компонентама. | |
| Линија монтаже на каишеву | Неометано транспортује ПЦБ-е кроз ДИП линију за ефикасну монтажу и инспекцију. |
| Видео о успеху купаца
ИЦТ је подржао купца у Узбекистану да изгради велику фабрику за производњу електронике за компјутерске матичне плоче, ССД производе и производе који се односе на меморију. Пројекат је укључивао и СМТ и ДИП производне линије. СМТ линија покривала је штампање шаблона, постављање СМТ-а, лемљење рефлов, СПИ, АОИ и руковање ПЦБ-ом. ДИП линија је укључивала линију за ручно уметање, ЈУКИ машину за уметање необичног облика, машину за лемљење таласа и транспортне системе. У овом пројекту, област за ручно уметање помогла је Купцу да организује рад компоненти кроз рупу пре лемљења. ИЦТ инжењери су подржали инсталацију линије, повезивање машина, отклањање грешака, тестирање производње и обуку оператера. Након тестирања, купац је дао позитивне повратне информације о квалитету наше опреме, брзом одговору, заштити паковања и комплетној техничкој подршци.
| Свеобухватна сервисна подршка
ИЦТ подржава купце од планирања изгледа до стварне производње. Пре испоруке, наш тим проверава структуру рама, кретање каиша, систем мотора, осветљење, утичнице, радне столове, положаје оперативних картица, смер транспорта, распоред алата, довод ваздуха, ЕСД захтеве и стање паковања. Током сервиса на лицу места, инжењери помажу у повезивању Дип Мануал Инсертион ПЦБ линије за склапање са узводном СМТ опремом, машинама за уметање, машинама за лемљење таласима, станицама за инспекцију или подручјима за поправку. Обука укључује рад са траком, контролу брзине, уређење радне станице, коришћење осветљења, безбедност утичнице, ЕСД контролу, постављање алата, дневно чишћење и основно одржавање. За нове производне тимове, ова подршка помаже оператерима да брже разумеју процес и избегну неуредне проблеме у производњи прве недеље.
| Шта кажу клијенти
Купци често кажу да су ИКТ инжењери стрпљиви током инсталације и јасно објашњавају сваку радну станицу. Они такође дају добре повратне информације о стабилном алуминијумском оквиру, глатком преносу каиша, корисном осветљењу и практичном распореду стола. За прекоморске пројекте, ИЦТ користи јаку извозну амбалажу да заштити опрему током транспорта на велике удаљености. Када клијенти имају питања о распореду оператера, линијској вези, тестирању производње, ЕСД подешавању или свакодневном одржавању, наши продајни и технички тимови брзо реагују и прате све док се проблем не реши. Ово купцима даје више самопоуздања када граде нову линију за ручно уметање ПЦБ-а или надоградњу старијег распореда радионице.
| Сертификати и стандарди
ИЦТ се фокусира на контролу квалитета за СМТ, ДИП и опрему за монтажну траку. Наша компанија ради са производима и системима подржаним ЦЕ, РоХС, ИСО9001, патентима и другим сродним документима о квалитету. За монтажну линију транспортних трака, провера квалитета укључује чврстоћу алуминијумског рама, стање траке, стабилност мотора, функцију осветљења, безбедност ожичења, контролу утичнице, ЕСД заштиту, изглед радне станице и потврду паковања. Пре испоруке, опрема пролази кроз механичку инспекцију, електрична испитивања, тестирање функције и преглед паковања. Стабилна опрема за склапање помаже купцима да смање прекиде у производњи, побољшају управљање оператерима и подржавају безбеднију производњу електронике. ИЦТ наставља да побољшава стандарде инспекције за дугорочну фабричку употребу.
| О ИЦТ компанији и фабрици
ИЦТ је професионални СМТ, ДИП и добављач решења за монтажну линију са сопственим тимовима за истраживање и развој, производњу, инжењеринг, продају и сервис. Компанија је брзо расла током година и опслуживала је многе купце у различитим земљама и индустријама. ИЦТ се фокусира на комплетна фабричка решења, укључујући СМТ линије, ДИП линије, линије за премазивање, монтажне линије, опрему за аутоматизацију, системе инспекције и планирање фабрике. У нашој фабрици, свака машина прати строгу проверу пре отпреме, укључујући механичку инспекцију, електрично тестирање, тестирање функције и преглед паковања. Са глобалним пројектним искуством и снажном техничком подршком, ИЦТ помаже клијентима да изграде производне линије електронике од раног планирања до стабилне производње.
