Сербия  |
Ацраб350
I.C.T
| Количина: | |
|---|---|
| ИЦТ Ацраб-Сериес Ваве лемљење
Ацраб серија таласног лемљења је дизајнирана за фабрике које треба да рукују свиме, од малих потрошачких плоча до машине за лемљење таласа за велике ПЦБ делове који се користе у аутомобилској и индустријској опреми. Три модела покривају ширину од 350 мм, 450 мм и 615 мм. Интегрише машину за лемљење таласом са флуксом, дугим предгревањем, ултра стабилним двоструким таласом и модуларним опцијама (азот, горње предгревање, електрична ширина). Радна снага остаје 8-10 кВ. Одржавање без алата одржава читаву линију машине за лемљење на таласима штампаних плоча у раду без скоро никаквих застоја.
| Значајка
Комплетан склоп распршивача клизи напред по шинама. Две јапанске Курода млазнице, контролисане корачним моторима, испоручују програмабилну запремину, угао, ширину и густину флукса. Сви параметри су сачувани и поновљиви. Аутоматски циклус чишћења и конструкција од нерђајућег челика 316 одржавају комору беспрекорном. Машина за лемљење таласа са флуксом је спремна за следећу плочу за неколико секунди.
Три независне зоне укупне дужине 1800 мм. Конвекција топлог ваздуха плус инфрацрвене цеви доводе тунел до 250 ℃ за петнаест минута. Високотемпературни изолациони памук одржава ±2 ℃ по целој површини плоче. Свака зона користи дизајн фиоке са прикључком — грејачи се замењују без алата. Опциони горњи модул за предгревање се одмах инсталира за екстра дебеле плоче.
Прецизни ланац и титанијумски прсти са двоструком куком за тешке услове транспортују даске до 615 мм ширине без пада. Патентирани синхрони улазни уређај гарантује несметан пренос са утоваривача. Прецизност брзине транспортера ±2 мм/мин. Прсти се сами чисте током рада. Подешавање ширине ручно или електрично. Овај систем чини штампану машину за лемљење са таласима савршеном за мешовиту производњу.
Једноделни лонац од ливеног гвожђа са емајлираним премазом држи 500-700 кг безоловног лема и никада се не деформише. Варијација висине двоструког таласа испод 0,5 мм. Аутоматски канал за враћање шљаке континуирано уклања отпад. Опциони систем азота драматично смањује оксидацију. Зглобови излазе сјајни и пуни. Машина за лемљење таласа за велике ПЦБ делове пружа квалитет аутомобилског квалитета у сваком циклусу.
Врхунски конвекцијски вентилатори велике снаге активирају се одмах након таласа. Опционо принудно хлађење на дну рукује вишеслојним плочама. Температура ПЦБ-а брзо опада без термичког удара. Површина лемљења постаје глатка и сјајна. Плоче излазе довољно хладне за ручно руковање. Процес лемљења таласом се завршава са нултим дефектима и нултим напоном компоненти.
Велики екран осетљив на додир приказује температурне криве у реалном времену. ПЦ+ПЛЦ са ПИД+ССР контролом тачно закључава параметре. Режим приправности смањује оксидацију калаја током пауза. Комплетна историја аларма и ручни мењач за хитне случајеве. ЦЕ/УЛ сертификован. Оператери савладају машину за лемљење пцб таласа у једној смени и са сигурношћу је користе годинама.
| Листа опреме ДИП линије
| Модел | Акраб 350 | Акраб 450 |
| Димензија (мм) | 4420Кс1420Кс1750 | 4420Кс1520Кс1750 |
| Напајање | 3П5В,380/220В 50Хз | 3П5В,380/220В 50Хз |
| Стартуп Повер | 33кв | 33кв |
| Оператион Повер | 8кв | 8кв |
| Систем управљања | ПЦ+ПЛЦ | ПЦ+ПЛЦ |
| Зона предгревања | 3 | 3 |
| Дужина предгревања | 1800мм | 1800мм |
| Темп. предгревања. | (Собна температура)-250°Ц | (Собна температура)-250°Ц |
| Ширина ПЦБ-а (мм) | 50-350мм | 50-450мм |
| Прст | Прст за притискање опруге (Стандард); Опција: Прст за притискање опруге, прст са пачјим устима | |
| Капацитет посуде за лемљење | Без олова 500 кг | |
| Тежина машине (кг) | Аппрок.1600кг | Аппрок.1900кг |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Листа опреме ДИП линије

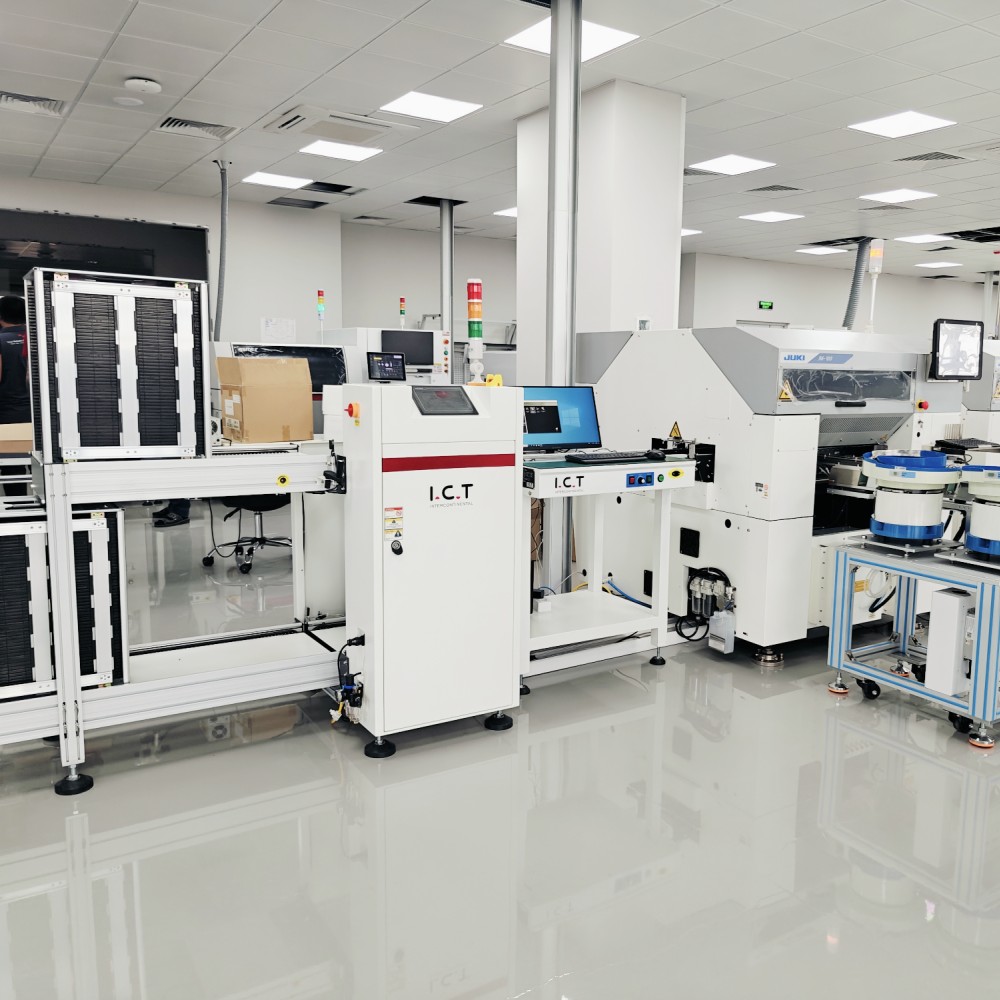

ИЦТ обезбеђује комплетну и флексибилну ДИП производну линију за високоефикасну монтажу кроз рупе. Систем укључује аутоматску машину за уметање за прецизно постављање компоненти, таласни пуњач и истоваривач за несметан пренос ПЦБ-а, поуздану машину за лемљење на таласе и линију монтажних трака за завршну инспекцију и тестирање. Модуларни дизајн омогућава лаке промене распореда и будуће надоградње. Са стабилним перформансама, ниском стопом кварова и пуном подршком ИЦТ глобалног тима, ова ДИП линија помаже фабрикама да смање трошкове рада, побољшају принос и брзо задовоље различите производне захтеве.
| Назив производа | Намена у ДИП линији |
|---|---|
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Машина за унос плоче и машина за излаз на плочи | |
| ДИП периферија | Периферни производи ДИП производне линије |
| Видео о успеху купаца
2023. године, ИЦТ је успешно испоручио комплетну линију за лемљење на таласима великом произвођачу аутомобилске електронике у Мексику. Пакет је укључивао машину за лемљење на таласе Ацраб-350, утоваривач таласа, истоваривач таласа, опрему за уметање ТХТ-а и комплетан систем транспортера. У року од две недеље од доласка, наши инжењери су долетели да би обавили инсталацију на лицу места, електрично повезивање, отклањање грешака у процесу и свеобухватну обуку оператера. После недељу дана интензивног пуштања у рад и оптимизације параметара, цела линија је постигла стабилан принос од 99,7% при првом пролазу на два различита типа ПЦБА аутомобила. Клијент је потврдио потпуно прихватање и наставља да се ослања на наш локални сервисни тим за сталну подршку.
| Стручне услуге и обука
ИЦТ нуди праву услугу на једном месту: пројектовање фабричког распореда, испоруку опреме, инсталацију, обуку, оптимизацију процеса, снабдевање резервним деловима и доживотну техничку подршку. Двадесет инжењера у осам канцеларија у иностранству пружају одговор 24 сата. Купци широм света пријављују већи принос, ниже текуће трошкове и потпуно поверење у наше партнерство.
| Цустомер Тестимониалс
Купци доследно хвале ИЦТ комплетну способност „кључ у руке“, тренутну глобалну техничку подршку, поуздане дугорочне перформансе опреме, темељне програме обуке и партнерство које се наставља дуго након испоруке.
| Сертификати квалитета
Свака ИЦТ машина за лемљење таласа носи ЦЕ, РоХС, ИСО9001:2015 сертификат и више патената за проналазак. Свака јединица пролази 72-часовно тестирање под пуним оптерећењем плус детаљну инспекцију квалитета у нашој фабрици Донггуан пре испоруке.
| О ИЦТ компанији и фабрици
Основан 2012. године у Донггуану, Кина, ИЦТ је израстао у поузданог партнера за комплетна фабричка решења за СМТ и ДИП производњу. Скоро 90 запослених и 20 инжењера ради у модерном објекту од 12.000 м⊃2;. Ми дизајнирамо и производимо основну опрему у компанији, опслужујемо више од 25 година комбинованог искуства у индустрији, опслужујући преко 1.600 купаца у 72 земље кроз осам иностраних продајних и сервисних центара. Од станице за лемљење са једним таласом до комплетних линија „кључ у руке“, остајемо са купцима од првог дана до последње плоче.
