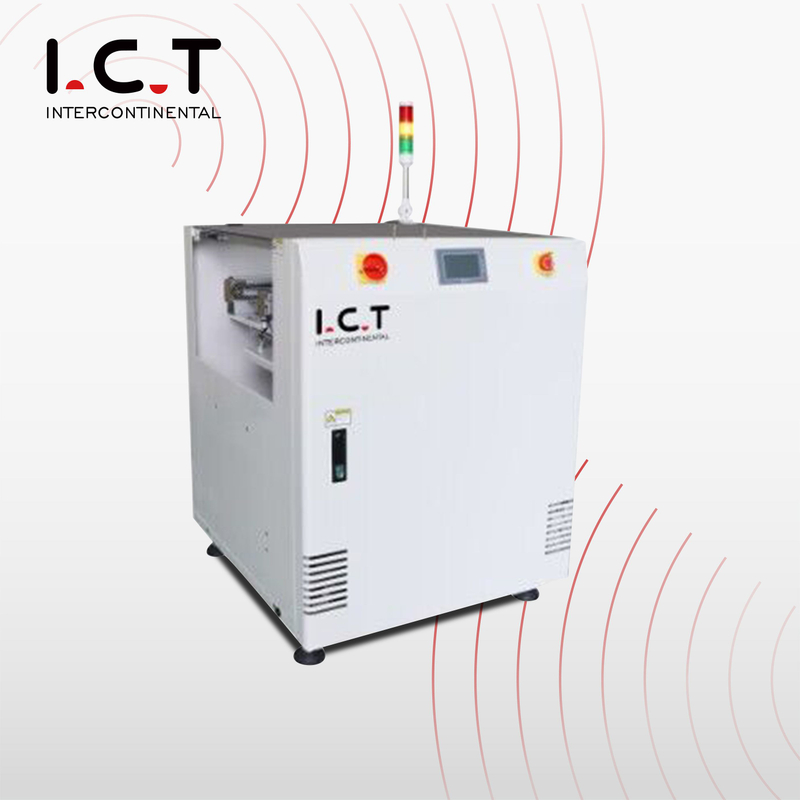

| ИЦТ ВТЦ-М | Врхунски нагибни транспортери за таласно лемљење
Нагибни транспортери за лемљење таласом су дизајнирани за пренос ПЦБ-а око машина за таласно лемљење у ДИП и ТХТ производним линијама. У стварној производњи, ПЦБ-и ће можда морати да се померају са једне висине на другу пре или после лемљења. Нормалан раван транспортер можда неће бити довољан за ову врсту линијске везе. ИЦТ ВТЦ-М нагибни транспортер користи ПЛЦ контролу, екран осетљив на додир, корачни мотор за транспорт и дизајн подесивог угла како би пренос ПЦБ-а био глаткији и лакши за контролу. Угао се може подесити од 3 до 7 степени. Подржава ПЦБ величине од 60 60 мм до 630 460 мм и тежину ПЦБ-а до 4,5 кг.
| Карактеристике нагибних транспортера за лемљење таласом
ИЦТ обезбеђује све врсте транспортера за СМТ електронску индустрију, од руковања ПЦБ-ом до апликација за палете за производњу електронике.
Ваве лоадер & унлоадер
Померите ПЦБ плоче са таласног лемљења
Подесива висина и угао
Нагибни транспортери за лемљење таласом користе екран осетљив на додир и ПЛЦ контролни систем како би производним тимовима олакшали рад. Оператери могу да подесе брзину транспортера, угао и радни статус директно на екрану. Овај дизајн смањује ручно подешавање и чини процес преноса конзистентнијим током свакодневне производње. ПЛЦ помаже у контроли кретања транспортера, заустављању ПЦБ-а и сигналној комуникацији на стабилан начин. За фабрике којима је потребан аутоматски пренос ПЦБ-а око машина за таласно лемљење, овај контролни систем олакшава управљање опремом, посебно када се на истој линији користе различите величине ПЦБ-а или производни захтеви.

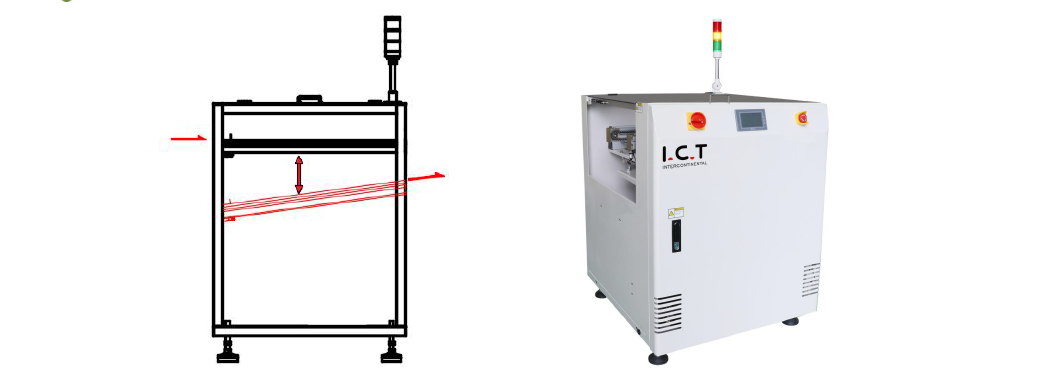

Угао нагиба се може подесити од 3 до 7 степени према распореду производне линије. Ово је корисно када ПЦБ треба да се креће између машина са различитим висинама или када процес лемљења таласом захтева глаткији прелазни део. Угао се може подесити преко екрана осетљивог на додир, тако да оператери не морају сваки пут да праве сложене механичке промене. Овај флексибилни дизајн помаже транспортеру да се повеже са различитим машинама за лемљење таласима, улазним транспортерима, излазним транспортерима и станицама за инспекцију. Такође подржава чистији проток ПЦБ-а и смањује непотребно руковање плочом током производње.
Машина има цилиндричне чепове и на улазу и на излазу. Ови граничници помажу у контроли када ПЦБ улази и излази из транспортера. У аутоматским ДИП и ТХТ линијама, неконтролисано померање ПЦБ-а може изазвати грешке у преносу, проблеме са размаком или лошу везу са следећом машином. Дизајн граничника помаже да се свака штампана плоча заустави у исправном положају пре него што крене напред. Ово је посебно важно када је транспортер повезан са опремом за лемљење таласима, АОИ, станицама за поправку или другим машинама за руковање ПЦБ-ом. Прецизно заустављање даје линији бољи ритам и чини цео процес преноса лакшим за контролу.
Транспортер користи систем корачног мотора, а брзина преноса се може подесити на екрану осетљивом на додир. Ово чини подешавање брзине директнијим и прецизнијим од једноставне ручне контроле. Оператери могу да ускладе брзину транспортера са стварним ритмом производње, величином ПЦБ-а и брзином машине у низводном току. Стабилан корачни мотор помаже у смањењу наглих покрета и подржава лакши транспорт ПЦБ-а. За плоче са компонентама кроз рупе, стабилан пренос је важан јер компоненте треба да остану на положају пре и после лемљења. Овај дизајн помаже у побољшању стабилности линије без компликовања рада.
Ширина шине може се глатко подесити водећим завртњем, који помаже транспортеру да се носи са различитим величинама ПЦБ-а. Подешавање је паралелно и стабилно, што га чини погодним за мешовиту производњу или честе промене производа. Транспортер подржава ПЦБ величине од 60 60 мм до 630 460 мм, са максималном тежином ПЦБ-а од 4,5 кг. Такође је компатибилан са СМЕМА за улазну и излазну комуникацију. Ово омогућава транспортеру да размењује сигнале са узводним и низводним машинама. Са подешавањем ширине и подршком за СМЕМА, нагибни транспортери за лемљење таласом могу се лакше интегрисати у аутоматске ДИП и ТХТ производне линије.
| Спецификација нагибних транспортера за таласно лемљење
| Главни материјал: | |||
| Материјал тела | Заваривање металних материјала | Кина | |
| Железничар | Алуминијум (израда калупа) | Кина | |
| Плц | Панасоничан | Јапан | |
| Екран на додир | Кунлун/Самкун | Кина | |
| Магнетиц Свитцх | СМЦ | Јапан | |
| Балл Сцрев | ТБИ | Тајван | |
| Електромагнетски вентил | АирТАЦ | Тајван | |
| Лимит Свитцх | Омрон | Јапан | |
| Сензор | Омрон | Јапан | |
| Спецификација: | |||
| Модел | ВТЦ-М | ||
| Димензија (мм) | 800*980*1440 | ||
| Величина ПЦБ-а (мм) | 60*60-630*460 | ||
| Тежина ПЦБ-а | Максимална тежина 4,5 кг | ||
| Угао | 3-7 степени (подесиво) | ||
| Систем управљања | Додирни екран + плц | ||
| Комуникација | СМЕМА за унутра и за ван | ||
| Напајање | 1 ПХ АЦ 220В 50/60Хз (опција: 110В до 380В) | ||
| Тежина | 180 Кг | ||
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Листа опреме ДИП линије
ИЦТ обезбеђује комплетну ДИП производну линију за фабрике за монтажу кроз рупе. Повезани производи укључују линије за ручно уметање, машине за аутоматско уметање, машине за лемљење таласом, машине за селективно лемљење, ДИП АОИ, роботе за лемљење, ПЦБ транспортере, транспортере за утовар, транспортере за истовар и транспортне траке за нагиб. Транспортни транспортер за таласно лемљење се обично планира заједно са машином за таласно лемљење серије ИЦТ-Ацраб да подржи пренос ПЦБ-а пре и после лемљења. ИЦТ може дизајнирати пуну линију на основу величине ПЦБ-а, тежине плоче, правца производње, висине машине, тока процеса и простора радионице. Ово помаже Купцима да повежу уметање, лемљење, хлађење, инспекцију, поправку и финални излаз у један стабилан производни процес.
| Назив производа | Намена у ДИП линији |
|---|---|
| ПЦБ СМТ линија | Фул-ауто СМТ монтажна линија кључ у руке |
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Проверава унутрашњи квалитет лема и скривене недостатке у ТХТ компонентама. | |
| Линија монтаже на каишеву | Неометано транспортује ПЦБ-е кроз ДИП линију за ефикасну монтажу и инспекцију. |
