ИЦТ-В2
I.C.T
| Количина: | |
|---|---|
| Машина за лемљење дип таласа
ИЦТ В-серија ДИП машина за лемљење таласом је зрео систем за лемљење на таласима штампаних плоча са широким поверењем за ДИП производне линије и ТХТ монтажне линије. Ова СМТ ДИП машина за лемљење таласа комбинује јапанску Курода спреј технологију, хоризонтално независно грејање и паметан дизајн који штеди енергију како би пружио савршено влажење компоненти кроз рупе уз минималну оксидацију. Радна снага остаје на само 7 кВ, док опциона заштита од азота испуњава највише захтеве квалитета. Након година успешног рада у хиљадама фабрика широм света, постао је први избор за купце који граде ефикасне и поуздане ДИП линије.
| Значајка
Јапанска курода млазница са подесивом површином за распршивање и пирамидалним филтером стварају уједначен и економичан слој флукса у сваком циклусу. Дигитални мерач протока и стабилни вентил притиска смањују отпад и одржавају пећ чистом – кључна предност за СМТ ДИП машину за лемљење таласом у ДИП производним линијама великог обима.
Независна заштита од превисоке температуре плус ПЛЦ+ПИД контрола затворене петље нуде вишеструке сигурносне баријере. Праћење у реалном времену и тренутно заустављање у хитним случајевима штите оператере и цео ПЦБ Ваве лемни систем током 24-часовног рада.
Хоризонталне независне грејне зоне са затвореним путем топлог ваздуха и исправљачким плочама обезбеђују савршено уједначену температуру на целој плочи. Време загревања је само око 15 минута, а нормална потрошња енергије остаје 7кВ – најефикасније грејање међу сличним машинама за лемљење ДИП таласима.
| Листа опреме ДИП линије
| Модел | В4 | В3 | В2 |
| Димензија: (мм) | 4200Кс1250Кс1500 | 3600Кс1250Кс1500 | 2900Кс1160Кс1500 |
| Тежина (кг) | Аппрок.1500кг | Аппрок.1200кг | Аппрок.790кг |
| Напајање | 3П5В,380/220В 50Хз | 3П5В,380/220В 50Хз | 3П5В,380/220В 50Хз |
| Стартуп Повер | 32кв | 24кв | 16кв |
| Оператион Повер | 12кв | 9кв | 7кв |
| Систем управљања | Плц | ||
| Систем за прскање | |||
| Трансмиссион Метход | Степ мотор | ||
| Притисак за прскање | 0,25Мпа--0,4Мпа | ||
| лук флов | 10--100мл/мин | ||
| Издувни пречник | Φ200мм | ||
| Издувни капацитет | 25м3/мин | ||
| Систем за предгревање | |||
| Режим загревања | Врући ваздух | ||
| Контролни режим | ПИД + ССР | ||
| Зона предгревања | 4 | 3 | 2 |
| Дужина предгревања | 1800мм | 1600мм | 1200мм |
| Темп. предгревања. | (Собна температура)-250°Ц | ||
| Време загревања (мин) | Приближно 15 мин (подешавање 150°Ц) | ||
| Систем транспортера | |||
| Величина ПЦБ-а: ДкШ (мм) | Мин:80к60мм; Макс: 400к300мм | ||
| Брзина транспортног трака | 0-2000 (мм/мин) | ||
| Висина транспортера | 750+/-20 (мм) | ||
| Прст | Двострука канџа за куку (Стандард) | ||
| Контрола ширине транспортера | Ручно | ||
| Угао транспортера | 4~7 степени | ||
| Систем за лемљење | |||
| Стил лонца за лемљење | Механички моторни погон | ||
| Материјал посуде за лемљење | Потпуно титанијум (Стандард ФТ) | ||
| Температура посуде за лемљење | 300 ° Ц | ||
| Капацитет посуде за лемљење | Без олова 350 кг | Без олова 300 кг | Без олова 250 кг |
| Други | |||
| Систем за чишћење прстију | Четка | ||
| Листа опреме ДИП линије

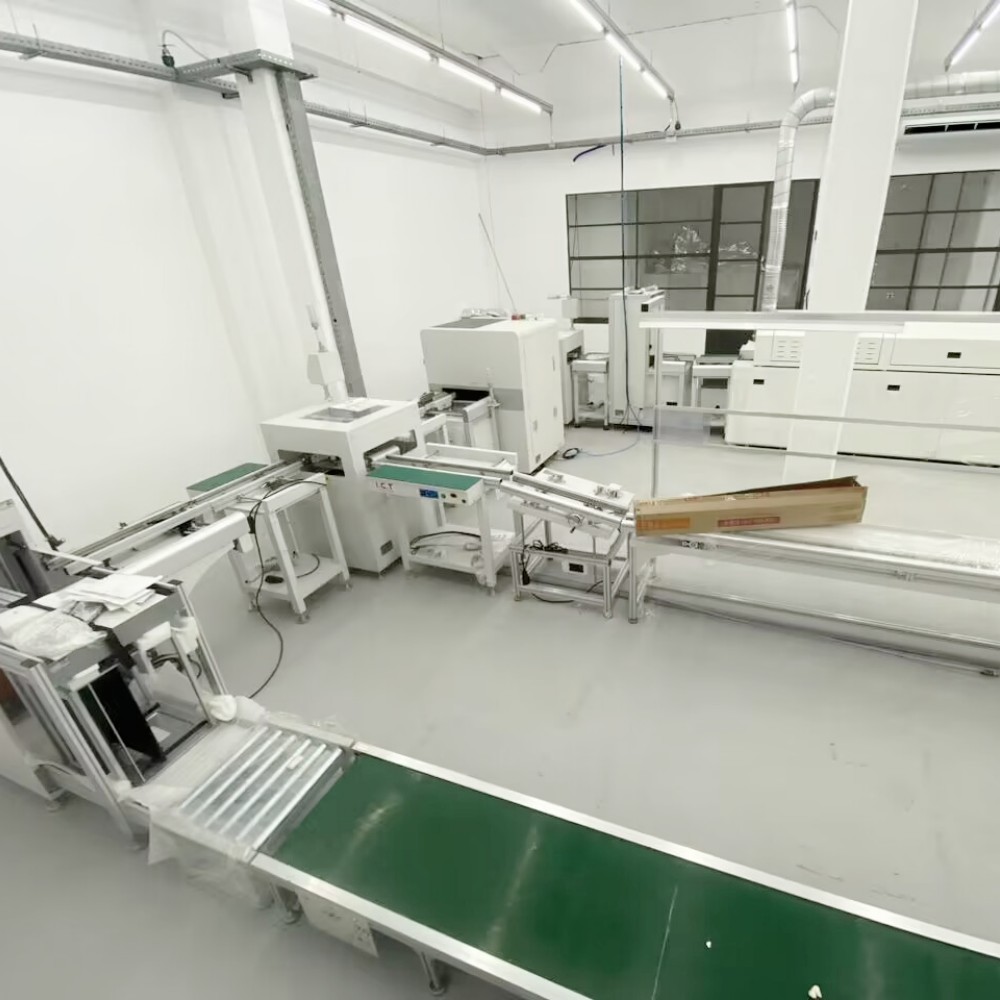

Наша ДИП производна линија нуди напредне алате за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована ДИП линија укључује ДИП линију за уметање за прецизно постављање компоненти, пуњач таласа за несметан улазак ПЦБ-а, таласни уређај за уклањање таласа за безбедан излазак и линију за монтажу траке за завршне провере. Ова висококвалитетна ПЦБ ДИП производна линија осигурава стабилан рад, поуздано ТХТ уметање и исплативу монтажу, задовољавајући различите потребе индустрије. Са модуларним дизајном и глобалном подршком од стране ИЦТ-а, повећава продуктивност за задатке кроз рупе.
| Видео о успеху купаца

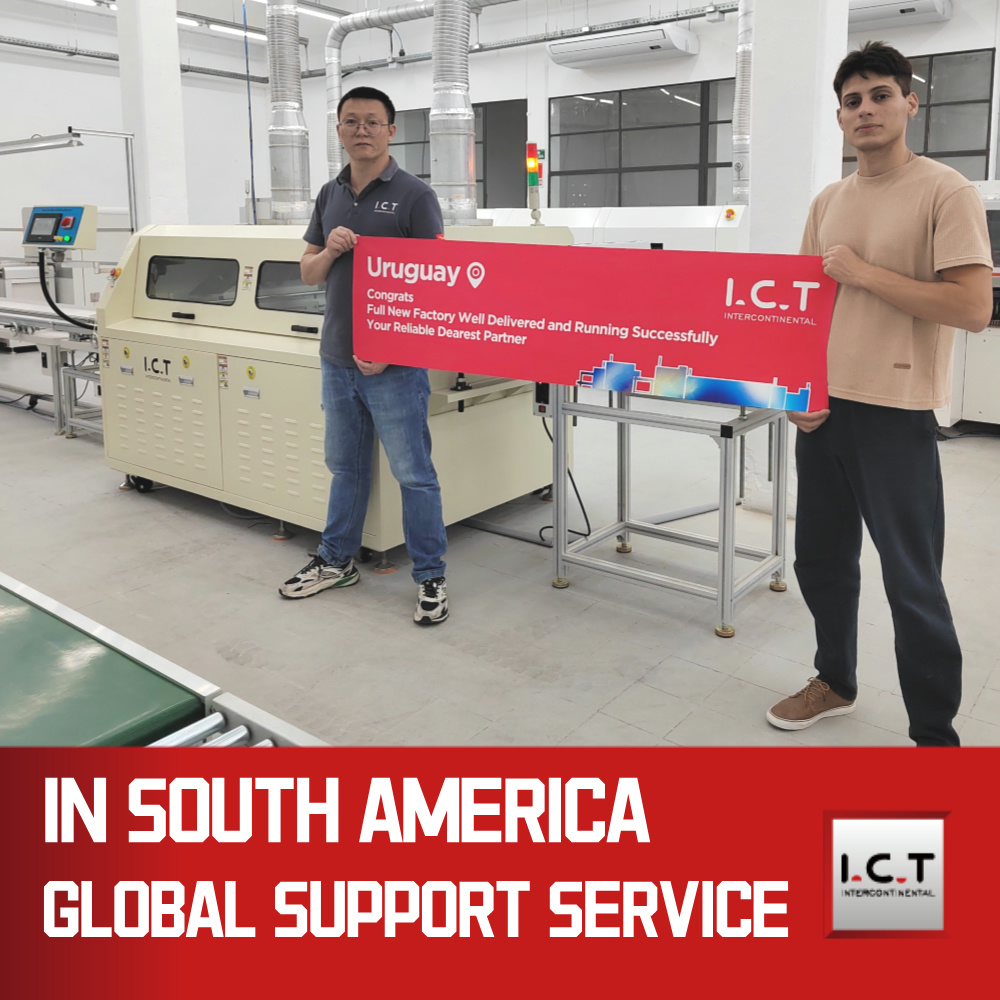

ИЦТ инжењери су отишли у Уругвај да инсталирају и пусте у рад машину за ДИП таласно лемљење серије В за произвођача паметних мерача. Купац има ДИП производну линију великог обима и потребно му је стабилно лемљење без олова за сложене ПЦБ са великим деловима. Након што је наш тим завршио подешавање и обуку оператера, машина је достигла пуну брзину са само 7кВ погонске снаге и савршеним квалитетом споја. Купац је поделио видео који показује како машина за лемљење ДИП таласима глатко ради на њиховој ТХТ монтажној линији, хвалећи ниску цену енергије, лако одржавање и одличну подршку након продаје. Овај уругвајски пројекат паметног бројила постао је успешна референца за многе латиноамеричке ДИП линије.
| Стручне услуге и обука
ИЦТ пружа потпуну подршку за сваку ДИП машину за лемљење таласима – од дизајна линије и професионалне инсталације до детаљне обуке оператера и глобалне техничке услуге 7×24. Наши искусни инжењери обезбеђују да ваш ПЦБ систем за лемљење таласа и цела ТХТ линија остваре максимално време рада и перформансе.
| Похвала купаца
Купци широм света хвале нашу машину за лемљење ДИП таласима због њене одличне стабилности, изузетно ниских трошкова рада и чистих резултата лемљења на сложеним плочама. Они посебно цене брз глобални одговор, робусно извозно паковање и изузетну вредност међу сличним машинама за лемљење СМТ ДИП таласима.
| Сертификати квалитета
Свака ИЦТ машина за лемљење ДИП таласима поседује ЦЕ, ЦЦЦ, УЛ, РоХС и ИСО9001 сертификате плус неколико патената за проналазак, у потпуности задовољавајући најстроже међународне стандарде безбедности и заштите животне средине за модерне ДИП производне линије.
| О ИЦТ компанији и фабрици
ИЦТ је професионални добављач решења на једном месту за СМТ и ДИП производне линије са више од 25 година искуства. Наша фабрика од 12.000㎡ у Донггуану запошљава 89 запослених укључујући 20 инжењера. Дизајнирамо и производимо сву основну опрему у компанији и опслужујемо преко 1600 купаца у 72 земље. Строго управљање квалитетом и сталне иновације чине нас најпоузданијим партнером за ПЦБ Ваве лемни систем високих перформанси широм света.
