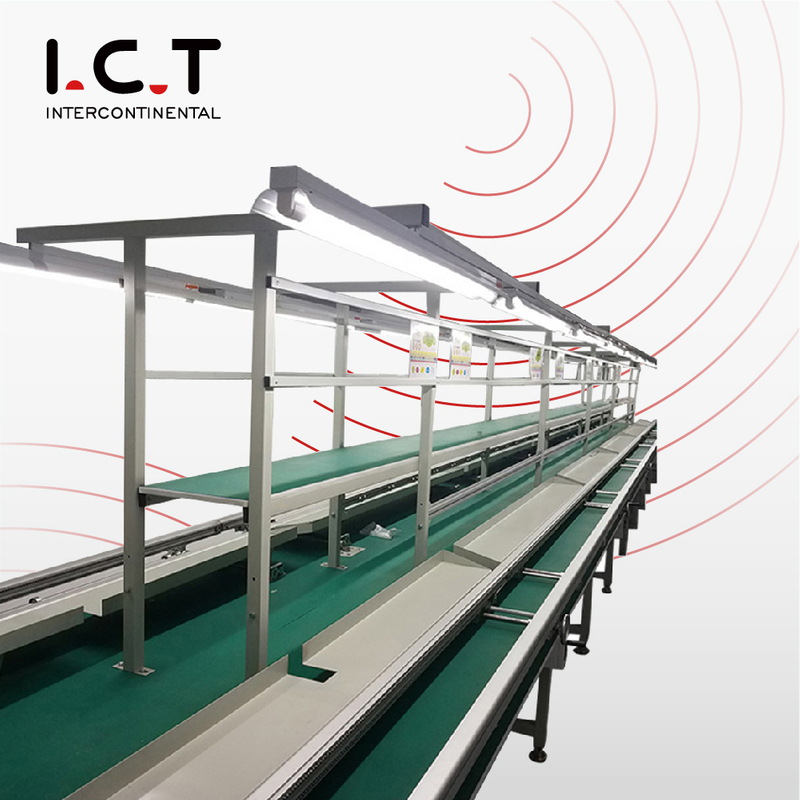

Линија покретних трака за склапање СМТ ЛЕД ТВ-а је дизајнирана за фабрике електронике којима је потребан јасан и стабилан ток производње након СМТ и ДИП процеса. У производњи ЛЕД телевизора, штампаним плочама и полупроизводима често је потребно ручно састављање, повезивање каблова, провера, поправка, обележавање и припрема пре коначног тестирања или паковања. Ова линија помаже да се сваки корак подели на организоване радне станице, тако да оператери могу да раде са бољим ритмом и мање конфузије. Систем користи зелени антистатички ПВЦ појас, алуминијумски рам, радне столове, систем осветљења, утичнице, позиције оперативних картица и опциони носач алата. Величина линије, количина радне станице и распоред могу се подесити према фабричком простору и производном капацитету.
| Карактеристике производа
Зелени антистатички ПВЦ појас помаже безбедном премештању ЛЕД ТВ ПЦБ-а и електронских склопова између радних станица. За ТВ матичне плоче, плоче за напајање, контролне плоче и друге електронске модуле, ЕСД заштита је важна током ручног рада. Појас пружа оператерима стабилан пут преноса и смањује потребу за ручним ношењем дасака од станице до станице. У стварној производњи, ово чини ток посла чистијим и лакшим за надзор. Транспортер се такође може ускладити са узводном СМТ опремом, ДИП опремом, инспекцијским станицама, столовима за поправку и областима за завршну монтажу. За фабрику која гради траку за монтажу ЛЕД ТВ-а , стабилно кретање каиша је једна од основних тачака за ефикасну производњу.
Радни столови дају оператерима довољно простора за ручно склапање, повезивање жице, припрему завртња, преглед, поправку и постављање малих алата. Површина стола може користити материјал против пожара, који је погодан за окружења за производњу електронике. За ЛЕД ТВ производе, процес монтаже може укључивати много поновљених корака, као што су провера конектора, руковање кабловима, сортирање делова, потврђивање етикета и припрема плоча за следећу станицу. Јасан дизајн станице помаже сваком оператеру да зна свој задатак и смањује мешање процеса. Практична линија транспортних трака за монтажу није само транспортер; то је такође систем радне станице који помаже производном тиму да одржава ред током свакодневне производње.
Систем осветљења користи лампе од 40В са контролом секција, помажући оператерима да јасније виде компоненте, етикете, лемне спојеве, каблове и положаје конектора. Утичнице се могу распоредити дуж доње линије, са одвојеним управљањем са обе стране. Оперативне картице се могу поставити у близини сваке станице да приказују упутства за рад, белешке о квалитету или стандарде процеса. Линија такође може бити опремљена уобичајеним алатима као што су електрични шрафцигери, пинцете, клијешта, станице за лемљење, пиштољи за врући ваздух, скидачи жице, ЕСД јонски вентилатори, издувне хаубе, пиштољи за лепљење, ваздушне цеви и ЕСД кутије. Ови детаљи помажу да се линија покретних трака за склапање СМТ ЛЕД телевизора учини лакшом за употребу у стварној фабричкој производњи.
| Спецификација
| Величина | (Д) 9000 * (Ш) 2186 * (В) 1950 ± 20 мм, са радним столом (може се подесити од стране купца). |
Дриве Систем | Тајвански мотор (2ХП) и 80# Ретардер, инвертер направљен од стране адласповер-а, опсег брзине 0-5м/мин. |
Главно тело | 40×40 мм алуминијумски производ; шина од алуминијума 40×60 мм; носач фењера од алуминијума 40×40 мм, оквир направљен од алуминијумског производа 40 к 40. |
Систем осветљења | Лампа за осветљење 40в ，од ФСЛ, Жица је 1,5⊃2;, Контрола подсекције. |
| Моћ | Утичница доњег вода, обострано одвојена контрола, жица од 4 квадратне жице, свака по 2 метра, по око 1, корито од поцинковане производње, димензија 60*80*1 мм. |
| Радни сто | 300*15мм шперплоча, површина са противпожарним материјалима. |
| Дриве Роллер | Направљен од цеви од нерђајућег челика, ø25мм. |
| ПЦБ Белт | Зелени антистатички ПВЦ појас (400*2мм), бешавни. |
Прибор | оперативна картица направљена од алуминијумског производа 25×14'Х' ，са А4 провидном тврдом пластиком. |
| Листа опреме ДИП линије
ИЦТ може да обезбеди опрему пре и после монтажне линије за подршку комплетној производњи електронике. За производњу ЛЕД ТВ-а, сродне машине могу укључивати СМТ штампаче за шаблоне, машине за бирање и постављање, пећи за рефлов, СПИ, АОИ, ПЦБ утовариваче, истовариваче, транспортере, линије за ручно уметање, машине за лемљење таласом, ДИП АОИ, машине за причвршћивање шрафовима, системе за етикетирање, машине за чишћење и станице за тестирање или поправку. СМТ ЛЕД ТВ монтажна линија транспортних трака може радити као мост између производње ПЦБ-а и монтаже финалног производа. ИЦТ може да дизајнира комплетан изглед према величини ПЦБ-а, моделу ТВ-а, броју оператера, секвенци процеса, области радионице и циљном капацитету.
| Назив производа | Намена у ДИП линији |
|---|---|
| ПЦБ СМТ линија | Фул-ауто СМТ монтажна линија кључ у руке |
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Проверава унутрашњи квалитет лема и скривене недостатке у ТХТ компонентама. | |
| Линија монтаже на каишеву | Неометано транспортује ПЦБ-е кроз ДИП линију за ефикасну монтажу и инспекцију. |
| Видео о успеху купаца
ИЦТ је подржао клијента у Узбекистану да изгради велику фабрику за производњу електронике за компјутерске матичне плоче, ССД производе и производе који се односе на меморију. Пројекат је обухватио СМТ и ДИП производне линије, као и транспортне системе за повезивање производње. СМТ линија је укључивала штампање шаблона, постављање СМТ-а, лемљење рефлов, СПИ, АОИ и руковање ПЦБ-ом. ДИП линија је укључивала линију за ручно уметање, ЈУКИ машину за уметање необичног облика, машину за лемљење таласа и транспортне системе. Иако производ није био ЛЕД ТВ, пројекат показује способност ИЦТ-а да планира и подржи пуне производне линије електронике. Наши инжењери су помогли у инсталацији, отклањању грешака, тестирању и обуци. Након тестирања производње, Купац је дао позитивне повратне информације о одговору услуге, квалитету опреме, паковању и техничкој подршци.
| Свеобухватна сервисна подршка
ИЦТ подржава купце од планирања изгледа до покретања производње. Пре испоруке, наш тим проверава структуру линије, кретање каиша, систем мотора, осветљење, утичнице, стање радног стола, смер транспорта, распоред алата, довод ваздуха, ЕСД потребе и заштиту амбалаже. Током сервиса на лицу места, инжењери помажу у повезивању линије транспортних трака за склапање СМТ ЛЕД ТВ-а са узводном и низводном опремом, а затим воде тим клијента кроз тестирање производње. Обука укључује рад са траком, контролу брзине, коришћење радне станице, контролу осветљења, безбедност утичнице, управљање алатом, руковање ЕСД-ом, свакодневно чишћење и основно одржавање. За нови тим за склапање, ова подршка помаже оператерима да брже разумеју линију и одржава ток производње стабилнијим од почетка.
| Шта кажу клијенти
Купци често хвале ИКТ инжењере за обуку пацијената, јасну комуникацију и брзо решавање проблема током инсталације. Они такође дају добре повратне информације о стабилном оквиру, глатком преносу каиша, практичном дизајну радне станице и организованом распореду. За прекоморске пројекте, ИЦТ користи јаку извозну амбалажу да заштити опрему током транспорта на велике удаљености. Када купци имају питања о линијској вези, аранжману оператера, тестирању производње или свакодневном одржавању, наш тим брзо реагује и прати све док се проблем не реши. Ово купцима даје више самопоуздања приликом изградње нове монтажне зоне или надоградње постојеће линије за производњу електронике.
| Сертификати и стандарди
ИЦТ се фокусира на контролу квалитета за СМТ, ДИП и опрему за монтажну траку. Наша компанија ради са производима и системима подржаним ЦЕ, РоХС, ИСО9001, патентима и другим сродним документима о квалитету. За монтажну линију транспортних трака, провера квалитета укључује снагу оквира, стање траке, стабилност осветљења, сигурност ожичења, сигурност утичнице, ЕСД заштиту, распоред радне станице и потврду паковања. Пре испоруке, опрема пролази кроз механичку инспекцију, електрична испитивања, тестирање функције и преглед паковања. Стабилна опрема за склапање помаже купцима да смање прекиде у линији, побољшају управљање радном станицом и подржавају безбеднију производњу електронике. ИЦТ наставља да побољшава стандарде инспекције за дугорочну фабричку употребу.
| О ИЦТ компанији и фабрици
ИЦТ је професионални СМТ, ДИП и добављач решења за монтажну линију са сопственим тимовима за истраживање и развој, производњу, инжењеринг, продају и сервис. Компанија је брзо расла током година и опслуживала је многе купце у различитим земљама и индустријама. ИЦТ се фокусира на комплетна фабричка решења, укључујући СМТ линије, ДИП линије, линије за премазивање, монтажне линије, машине за аутоматизацију, системе за инспекцију и планирање фабрике. У нашој фабрици, свака машина прати строгу проверу пре отпреме, укључујући механичку инспекцију, електрично тестирање, тестирање функције и преглед паковања. Са глобалним пројектним искуством и снажном техничком подршком, ИЦТ помаже клијентима да изграде производне линије електронике од раног планирања до стабилне производње.
