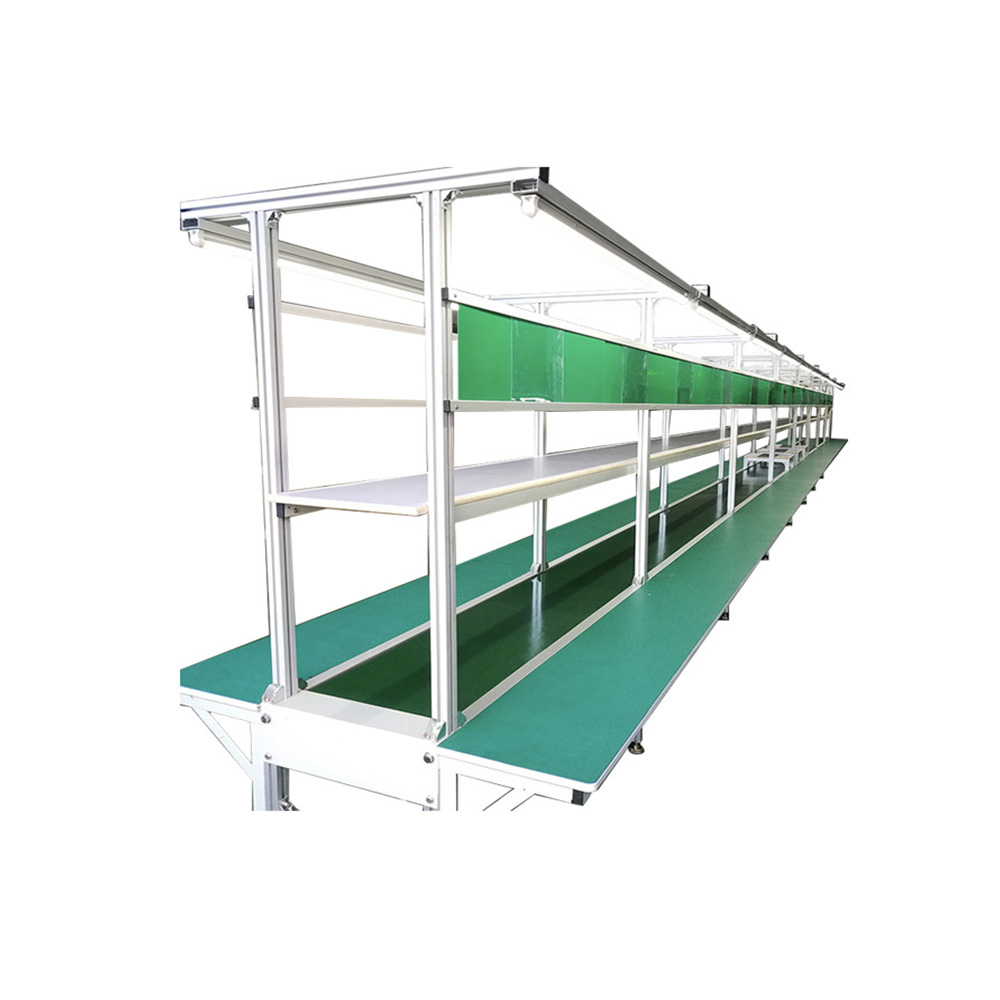

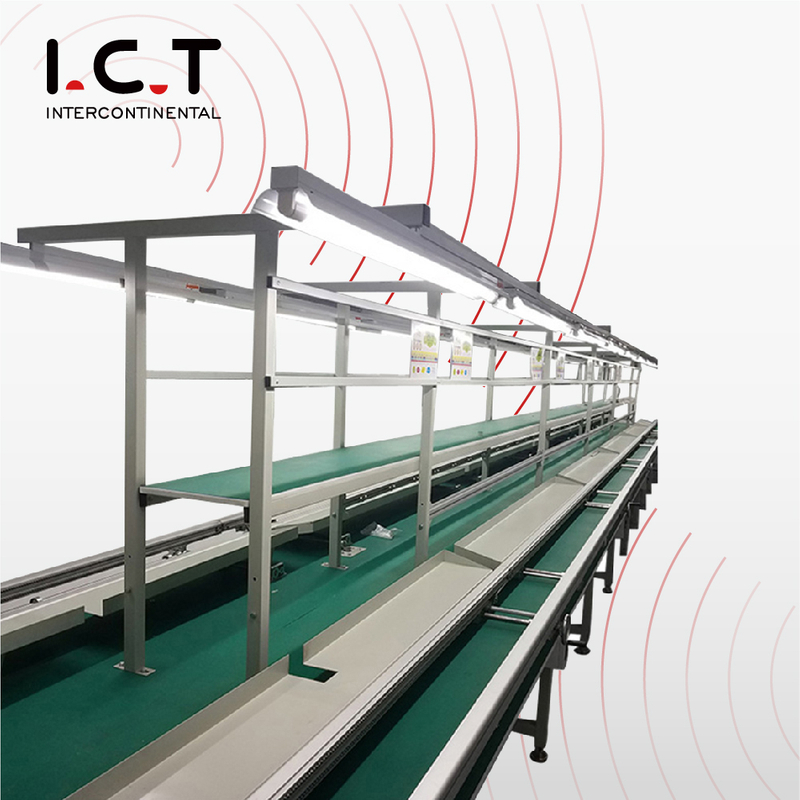

СМТ монтажна транспортна трака се користи у фабрикама електронике за повезивање ПЦБ преноса, ручног састављања, инспекције, поправке и припреме процеса. Након постављања СМТ-а, рефлов лемљења, ДИП уметања или таласног лемљења, многим производима је и даље потребан рад оператера пре коначног тестирања или паковања. Ова линија сваком оператеру даје јасну радну станицу и омогућава да се плоче крећу у организованом правцу. Систем користи зелени антистатички ПВЦ појас, алуминијумски профилни оквир, радне столове, осветљење, ниже утичнице, држаче оперативних картица и опционе алате. Стандардни дизајн се може прилагодити на основу величине производа, количине оператера, фабричког простора и тока производње.
| Карактеристике производа
Зелени антистатички ПВЦ појас помаже безбедном премештању ПЦБ-а и полупроизвода између радних станица. У производњи електронике, статичка контрола је важна јер многе плоче укључују осетљиве чипове, конекторе, ИЦ-ове и компоненте за напајање. Стабилан пут преноса каиша смањује непотребно ношење руку и помаже оператерима да одрже бољи радни ритам. Транспортер се може користити након СМТ производње, ДИП производње, ручног уметања, инспекције или поправке. За фабрике које користе линију транспортних трака за монтажу, глатко кретање траке олакшава управљање радионицом и даје надзорницима јаснији увид у напредак производње.
Радни столови пружају простор за оператере да заврше монтажу, проверу компоненти, повезивање каблова, обележавање, поправку, подршку за лемљење, припрему завртња или постављање малог алата. Дизајн стола се може прилагодити према потребама производа и процеса Купца. Практична линија трака за монтажу не би требало само да помера производе напред; такође би требало да помогне оператерима да заврше сваки задатак са мање забуне. Када свака станица има довољно простора и јасна упутства за процес, производњу постаје лакше контролисати. Ово је корисно за фабрике које рукују производима високе мешавине, малим серијама или производним линијама са много ручних корака.
Линија укључује осветљење од 40В са контролом секција, помажући оператерима да јасније виде компоненте, лемне спојеве, каблове, етикете и положаје конектора. Доње утичнице за напајање могу се поставити са обе стране, што олакшава употребу електричних одвијача, станица за лемљење, топова за врући ваздух, пиштоља за лепљење и других алата. Носиоци оперативних картица могу показати упутства за рад, стандарде квалитета, напомене о поправци или подсетнике о процесу. Линија се такође може комбиновати са пинцетама, клештима, скидачима жице, ЕСД јонским вентилаторима, издувним хаубама, ваздушним цевима, ЕСД кутијама и другим фабричким алатима. Ови детаљи помажу да СМТ монтажна линија транспортних трака постане комплетан систем радне станице, а не само једноставан транспортер.
| Спецификација
| Величина | (Д) 9000 * (Ш) 2186 * (В) 1950 ± 20 мм, са радним столом (може се подесити од стране купца). |
Дриве Систем | Тајвански мотор (2ХП) и 80# Ретардер, инвертер направљен од стране адласповер-а, опсег брзине 0-5м/мин. |
Главно тело | 40×40 мм алуминијумски производ; шина од алуминијума 40×60 мм; носач фењера од алуминијума 40×40 мм, оквир направљен од алуминијумског производа 40 к 40. |
Систем осветљења | Лампа за осветљење 40в ，од ФСЛ, Жица је 1,5⊃2;, Контрола подсекције. |
| Моћ | Утичница доњег вода, обострано одвојена контрола, жица од 4 квадратне жице, свака по 2 метра, по око 1, корито од поцинковане производње, димензија 60*80*1 мм. |
| Радни сто | 300*15мм шперплоча, површина са противпожарним материјалима. |
| Дриве Роллер | Направљен од цеви од нерђајућег челика, ø25мм. |
| ПЦБ Белт | Зелени антистатички ПВЦ појас (400*2мм), бешавни. |
Прибор | оперативна картица направљена од алуминијумског производа 25×14'Х' ，са А4 провидном тврдом пластиком. |
| Листа опреме ДИП линије
ИЦТ обезбеђује одговарајућу опрему за СМТ, ДИП и производњу финалне монтаже. Комплетна линија може да укључује штампаче за шаблоне, машине за бирање и постављање, пећи за рефлуксовање, СПИ, АОИ, утовариваче ПЦБ-а, уређаје за истовар, транспортере, линије за ручно уметање, машине за аутоматско уметање, машине за лемљење таласом, ДИП АОИ, роботе за лемљење, машине за причвршћивање шрафовима, машине за етикетирање, машине за чишћење, станице за поправку и тестирање. СМТ линија за монтажу трака може се користити као веза између аутоматизоване производње ПЦБ-а и ручног монтажног рада. ИЦТ може дизајнирати изглед на основу величине производа, корака процеса, броја оператера, количине радног стола, фабричког простора и производног капацитета.
| Назив производа | Намена у ДИП линији |
|---|---|
| ПЦБ СМТ линија | Фул-ауто СМТ монтажна линија кључ у руке |
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Проверава унутрашњи квалитет лема и скривене недостатке у ТХТ компонентама. | |
| Линија монтаже на каишеву | Неометано транспортује ПЦБ-е кроз ДИП линију за ефикасну монтажу и инспекцију. |
| Видео о успеху купаца
ИЦТ је подржао купца у Узбекистану да изгради велику фабрику за производњу електронике за компјутерске матичне плоче, ССД производе и производе који се односе на меморију. Пројекат је обухватио СМТ и ДИП производне линије са различитим транспортним системима за повезивање производње. СМТ линија покривала је штампање шаблона, постављање СМТ-а, лемљење рефлов, СПИ, АОИ и руковање ПЦБ-ом. ДИП линија је укључивала линију за ручно уметање, ЈУКИ машину за уметање необичног облика, машину за лемљење на таласе и транспортне системе. Током пројекта, ИЦТ инжењери су помогли у инсталацији, повезивању машина, отклањању грешака, тестирању производње и обуци оператера. Након тестирања, Купац је дао позитивне повратне информације о квалитету опреме, одговору на услугу, заштити амбалаже и техничкој подршци.
| Свеобухватна сервисна подршка
ИЦТ подржава купце од раног планирања распореда до праве производње. Пре испоруке, наш тим проверава структуру рама, стање траке, систем мотора, осветљење, утичнице, површину радног стола, положаје оперативних картица, смер транспорта, конфигурацију алата, ЕСД потребе и заштиту амбалаже. Током сервиса на лицу места, инжењери помажу у повезивању СМТ монтажне линије транспортних трака са узводном и низводном опремом, а затим воде тим клијента кроз тестирање производње. Обука укључује рад са траком, контролу брзине, уређење станице, коришћење осветљења, сигурност утичнице, управљање алатом, ЕСД контролу, свакодневно чишћење и основно одржавање. Ово помаже новим продукцијским тимовима да изграде добре навике од првог дана.
| Шта кажу клијенти
Купци често кажу да ИКТ инжењери јасно објашњавају целу линију и дају практичне савете током инсталације. Они такође дају добре повратне информације о стабилном дизајну рама, глатком преносу каиша, јасном распореду радне станице и корисном распореду алата. За испоруку у иностранство, ИЦТ користи јаку извозну амбалажу за заштиту опреме током транспорта на велике удаљености. Када купци имају питања о линијској вези, распореду оператера, тестирању производње, ЕСД подешавању или свакодневном одржавању, наш тим брзо реагује и прати све док се проблем не реши. Ова врста подршке помаже купцима да се осећају сигурније приликом изградње или надоградње области за склапање електронике.
| Сертификати и стандарди
ИЦТ се фокусира на контролу квалитета за СМТ, ДИП и опрему за монтажну траку. Наша компанија ради са производима и системима подржаним ЦЕ, РоХС, ИСО9001, патентима и другим сродним документима о квалитету. За монтажну линију, провера квалитета укључује чврстоћу алуминијумског рама, кретање каиша, стабилност осветљења, безбедност ожичења, контролу утичнице, ЕСД заштиту, изглед радне станице и стање паковања. Пре испоруке, опрема пролази кроз механичку инспекцију, електрична испитивања, тестирање функције и преглед паковања. Стабилна опрема за монтажу помаже купцима да смање прекиде производње и побољшају управљање радионицом. ИЦТ стално побољшава стандарде инспекције како би подржао дугорочну производњу електронике.
| О ИЦТ компанији и фабрици
ИЦТ је професионални СМТ, ДИП и добављач решења за монтажну линију са сопственим тимовима за истраживање и развој, производњу, инжењеринг, продају и сервис. Компанија је брзо расла током година и опслуживала је многе купце у различитим земљама и индустријама. ИЦТ се фокусира на комплетна фабричка решења, укључујући СМТ линије, ДИП линије, линије за премазивање, монтажне линије, машине за аутоматизацију, системе за инспекцију и планирање фабрике. У нашој фабрици, свака машина прати строгу проверу пре отпреме, укључујући механичку инспекцију, електрично тестирање, тестирање функције и преглед паковања. Са глобалним пројектним искуством и снажном техничком подршком, ИЦТ помаже клијентима да изграде производне линије електронике од раног планирања до стабилне производње.
