ИЦТ-П12
I.C.T
| Количина: | |
|---|---|

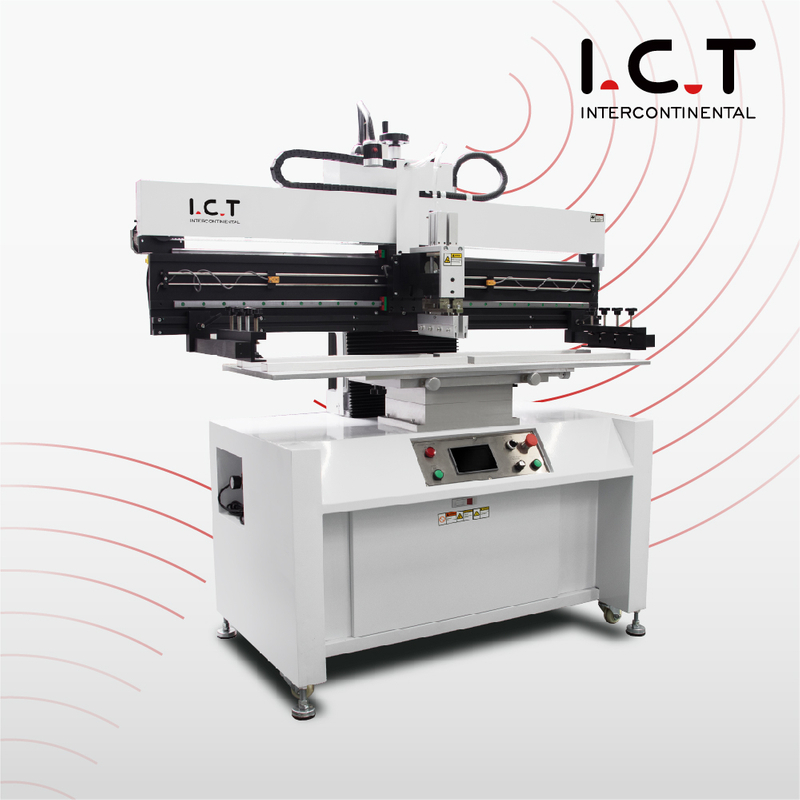

| Поуздан СМТ полуаутоматски штампач шаблона за производњу дугих плоча
СМТ полуаутоматска машина за штампање пасте користи СМТ полуаутоматски штампач шаблона као прву станицу у СМТ линијама дугих плоча. Тајван ТБИ линеарне вођице и САНИО корачни мотор дају равномерно кретање за тачно таложење пасте. Систем за вешање и подесиви притисак и брзина сечива (са чистим мерачем и контролером) стварају равномерне слојеве. Модуларна универзална клупа са уређајем за поравнање подржава једностране или двостране штампане плоче дебљине 0,2-6 мм. Руке оквира шаблона се лако подешавају од 370×470 мм до 1750×650 мм. Режим аутоматског штампања даје стабилне, ефикасне резултате у сваком циклусу. Снага од само 220 В и тајминг од ≤12 секунди чине СМТ полуаутоматски штампач шаблона за лемљење идеалним за ЛЕД траке, серверске плоче или 5Г модуле.
| Значајка
Игла и потпорни блок ће бити одговарајући преостали делови који одговарају свакој величини отвора и распореду за једностране или двостране штампане плоче. Позиционирање је брзо, прецизно и потпуно подесиво. Увезени корачни мотор плус тајванска прецизна водилица одржавају све стабилним. Ракељ се ручно подиже за брзо допуњавање пасте или чишћење, док сензори ограничења скраћују време путовања. Ово одржава дугачке плоче савршено фиксиране унутар машине за штампање пасте за лемљење, тако да паста остаје тачно тамо где јој је место за следећу машину.
Директна веза са цилиндаром са два независна цилиндра високе прецизности гарантује константан притисак. Двоструке клизне шине закључавају кретање брисача за савршену стабилност. Екран осетљив на додир има пријатељски енглески интерфејс са подучавањем и навигацијом. Ручни, полуаутоматски и потпуно аутоматски режими су удаљени једним кликом. Сви основни делови (Омрон, Леузе, СМЦ, Делта, Самкоон) су врхунски увозни брендови. Ово чини да СМТ полуаутоматски штампач шаблона испоручује беспрекорну пасту на свакој плочи са скоро нула мостова или недовољним јастучићима.
| Спецификација
| Модел | П3 | П6 | П12 | П15 |
| Тачност | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм |
| Величина ПЦБ-а | 300 к 350 мм | 600 к 350 мм | 1200 к 350 мм | 1500 к 350 мм |
| Величина платформе | 320 к 400 мм | 700 к 400 мм | 1350 к 400 мм | 1650 к 400 мм |
| Величина шаблоне (мм) | 370 * 470-550 * 650 | 370 * 470-550 * 650 | 370 * 470-1500 * 650 | 370 * 470-1750 * 650 |
| Дебљина ПЦБ-а | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм |
| Позиционирање шаблона | Приручник | Приручник | Приручник | Приручник |
| Време циклуса | < 10 сек. | < 10 сек. | < 12 сек. | < 12 сек. |
| Потрошња енергије | 200 В | 200 В | 220 В | 220 В |
| Напајање | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ | 1 -ПХ, 220ВАЦ 50/60ХЗ |
| Притисак ваздуха | 4,5-6 кг/цм | 4,5-6 кг/цм | 4,5-6 кг/цм | 4,5-6 кг/цм |
| Скуеегее Спеед | 0-200мм/сец | 0-1200мм/сец | 0-200мм/сец | 0-200мм/сец |
| Димензија | 850к750к1650 мм | 1050к750к1650 мм | 1660к750к1650 мм | 2100к750к1650 мм |
| Тежина | 280 Кг | 300 кг | 356 Кг | 430 Кг |
| Скуеегее Ленгтх | 250мм | 250мм | 250мм | 250мм |
| Висина платформе | 950 мм | 950 мм | 950 мм | 950 мм |
| Опција: посебна величина се може прилагодити | ||||
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Листа опреме СМТ линије
ИЦТ висококвалитетна ПЦБА производна линија садржи напредну опрему за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована СМТ линија укључује утоваривач, аутоматски штампач за прецизно наношење пасте за лемљење, машину за хватање и постављање за прецизно постављање компоненти, рефлов пећ за поуздано лемљење и АОИ систем за темељну инспекцију дефеката. Ова висококвалитетна производна линија ПЦБА обезбеђује несметан рад, високу поузданост и јефтину СМТ монтажу, испуњавајући различите захтеве индустрије.
| Назив производа | Сврха у СМТ линији |
|---|---|
| ПЦБ утоваривач | Аутоматски учитава голе ПЦБ-ове на линију. |
| Лелдер пастени штампач | Тачно штампа пасту за лемљење на ПЦБ плочицама. |
| Изаберите и пласирајте машину | Прецизно монтира компоненте на ПЦБ. |
| Рефровати пећ | Топи лем и формира чврсте спојеве. |
| АОИ машина | Проверава лемне спојеве и дефекте постављања. |
| СПИ Мацхине | Проверава висину и квалитет пасте за лемљење. |
Проверава интегритет унутрашњег лемног споја и открива скривене недостатке. | |
| Машина за чишћење СМТ-а | Користи се за чишћење ПЦБ-а, шаблона, учвршћења, млазница итд. |
| Машина за сечење ПЦБ-а | Исеците ПЦБА у коначни производ |
| Опрема за сљедивост | Записује и прати производне податке: Машина за ласерско обележавање /Постављање етикета/Инкјет штампач |
| Студија случаја успеха купаца – Саудијска Арабија ЛЕД фабрика
Саудијски произвођач ЛЕД диода наручио је комплетну СМТ линију од 1200 мм од ИЦТ-а изграђену око СМТ полуаутоматског штампача шаблона, брзих ЈУКИ плацера и Л12 пећи за дугачке ЛЕД цеви. Наши инжењери су одлетели у Ријад, повезали широке транспортере, поставили оптималне параметре пасте за даске пуне дужине и дали седам пуних дана обуке о руковању дугачким даскама и дневним проверама. Линија је достигла максималну дневну снагу већ следеће смене са савршеним постављањем пасте и без проблема са лемљењем. Клијент је волео брзу глобалну инсталацију, супер-јаке сандуке и јасну наставу која је њихову нову фабрику учинила профитабилном од првог дана.
| Глобална услуга и подршка за обуку
ИЦТ обезбеђује потпуну подршку за СМТ линију дугих плоча: бесплатне широке СМЕМА цртеже, 48-часовни видео о фабричком старењу, конекцију каиша на лицу места, 7-10 дана обуке за оператера, једногодишњи комплет резервних делова, неограничену дијагностику камере на даљину и редовне ревизије приноса. Двадесет инжењера опслужује 72 земље са 4-сатним првим одговором и линијом за хитне случајеве 24 сата дневно. Сваки СМТ полуаутоматски штампач шаблона пролази кроз продужену пуну линију сагоревања и 100% инспекцију у нашој фабрици од 12.000 м⊃2; ИСО9001. Купци добијају чврсте ПЦБ линије за склапање, брзи поврат улагања и партнере који расту заједно.
| Рецензије купаца
Више од 1600 дугих СМТ линија у 72 земље раде на ИКТ-у. Они хвале прилагођене планове са широким појасом за велике подове, изузетно чврсте сандуке за океанске транспорте, једнонедељне часове због којих оператери штампају као стручњаци, тренутне даљинске поправке које штеде целе смене и месечне посете које подижу УПХ 20%. Фабрике настављају да се шире јер комплетна нега значи већи принос при првом пролазу, мањи отпад и истинско дуготрајно пријатељство.
| Сертификати и стандарди
Сваки СМТ полуаутоматски штампач шаблона носи ЦЕ, РоХС, ИСО9001:2015 и више патената. Тестови широке плоче и 100% провере испуњавају ЕУ, САД и светске стандарде за линије за склапање ПЦБ-а. Они доказују безбедно руковање пастом, бешавно широко пристајање, издржљиве делове и еколошки рад – потпуно самопоуздање са прве дугачке даске.
| О ИЦТ компанији и нашој фабрици
Основан 2012. године, ИЦТ је постао поуздан партнер за потпуно СМТ решење који опслужује више од 1600 клијената у 72 земље. Наша најсавременија фабрика од 12.000 м⊃2; у Донггуану запошљава 89 страствених чланова особља и 20 виших инжењера који дизајнирају, производе и ригорозно тестирају сваку машину према ИСО9001 стандардима. Са 8 канцеларија у иностранству и локалних складишта широм света, гарантујемо резервне делове и подршку инжењера на лицу места у року од 48 сати било где на планети. Живимо од интегритета, једноставности, отворености, координације и дељења – пружајући поштене цене, муњевиту реакцију, доживотне бесплатне надоградње софтвера и истинско партнерство које помаже сваком клијенту да постигне одрживи раст.
