У савременој производњи електронике, монтажа ПЦБ-а кроз рупу више није ограничена на једноставне аксијалне или радијалне компоненте. Многе плоче сада укључују мешовите типове компоненти као што су радијални кондензатори, конектори, ЛЕД делови, прекидачи и компоненте специјалног облика којима се не може ефикасно руковати само ручним уметањем.

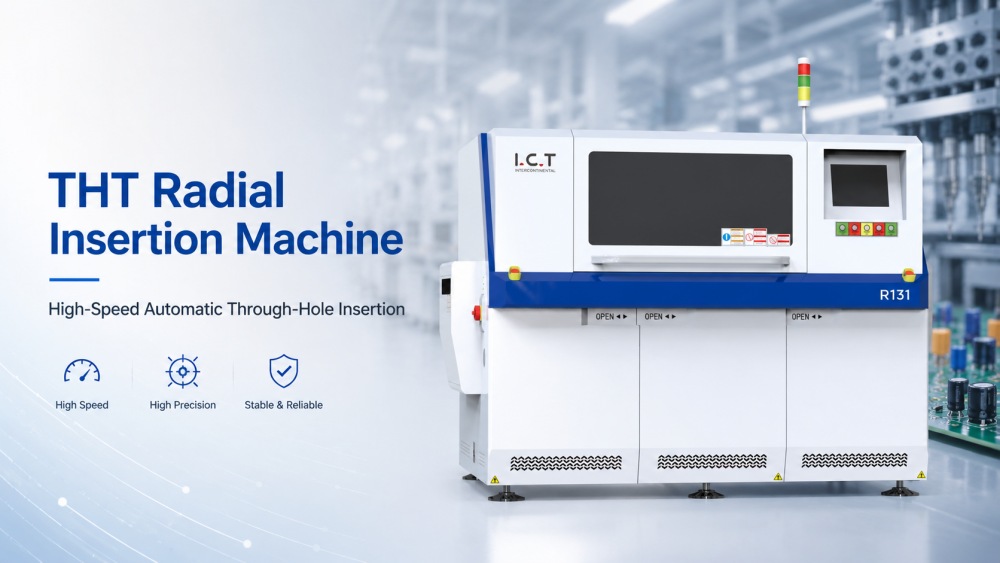

Аутоматска ПЦБА радијална машина за уметање необичног облика је дизајнирана да реши овај мешовити изазов уметања. Уместо раздвајања радијалног уметања и уметања необичног облика у различите ручне станице, систем их доводи у контролисан аутоматски процес.
Погодан је за плоче за напајање, индустријске управљачке штампане плоче, ЛЕД управљачке плоче, електронику кућних апарата, комуникационе модуле и системе управљања аутомобилима. Комбиновањем логике радијалне машине за уметање са могућношћу руковања необичном формом, систем помаже у стабилизацији ритма уметања пре таласног лемљења и низводне инспекције.
| Карактеристике производа
За разлику од традиционалне једнонаменске опреме за уметање, овај систем је дизајниран за руковање мешовитим компонентама. Може да обрађује радијалне компоненте и електронске делове специјалног облика у оквиру јединственог тока уметања.
Систем позиционирања обезбеђује да се сваки тип компоненте убаци у складу са сопственом геометријом и захтевима ПЦБ-а. Ово смањује потребу за ручним пребацивањем између различитих метода уметања. За окружења са великом количином мешавине, ова структура помаже у одржавању стабилног излаза чак и када се модели производа често мењају.
Померање ПЦБ-а игра кључну улогу у прецизности уметања. Систем користи контролисану логику преноса како би одржао плочу стабилном током циклуса уметања.
Сваки ПЦБ се поставља пре него што убацивање почне, а затим се помера на синхронизован начин са главом за уметање. Ово смањује вибрације и отклон током рада. За производњу ПЦБ-а кроз рупе, стабилан транспорт директно утиче на квалитет уметања и принос лемљења низводно.
Ова структура такође подржава интеграцију у машинске линије за аутоматско уметање, омогућавајући глатку везу са СМТ, таласним лемљењем и системима за инспекцију.
Систем за храњење је дизајниран да подржава континуирано снабдевање мешовитим компонентама. Компоненте радијалног и специјалног облика се напајају на контролисан начин како би се избегли прекиди током производње.
Различите конфигурације фидера могу се прилагодити на основу дизајна ПЦБ-а и потражње производње. Ово је посебно корисно за апликације машина за аутоматско радијално уметање где се на истој плочи користи више типова компоненти.
Стабилно храњење смањује време застоја и помаже у одржавању доследног ритма производње у сменама.
Ова машина је дизајнирана за флексибилност, а не за ограничење једног задатка. Подржава радијалне компоненте, компоненте непарног облика и мешовите захтеве за уметање у производњи ПЦБА.
Може се користити као део ширег система производње ПЦБ-а који укључује процесе машина за СМТ уметање, станице за монтажу кроз рупе, системе за лемљење и опрему за инспекцију. Повезивањем различитих процеса, систем помаже фабрикама да пређу од ручног уметања ка структуриранијој аутоматизованој производњи.
ИЦТ Р131 је идеалан за произвођаче у аутомобилској електроници, потрошачкој електроници, производња напајања и индустрије ЛЕД расвете. Ефикасно обрађује различите компоненте радијалне са притакном, укључујући кондензаторе, отпорнике, ЛЕД, транзисторе и мини прекидаче.
| Модел | Р131М | Р131Х |
| Унос компонената улагача | 20пцс | 40ком |
| Брзина уметања | 25000цпх, (0.14с, 0.20, 0.25с, 0.30с / Показано | |
| Распон уметања | 2п : 2,5 мм / 5,0 мм; 3.5п : 2,5 мм / 5,0 мм / 3,5 мм; 3п : 2,5 мм / 5,0 мм / 7,5 мм; 4п / т4п : 2,5 мм / 5,0 мм / 7.5мм / 10.0мм, потврде | |
| Опоравак за уметање | Аутоматски опоравак | |
| Упутство за уметање | 0 ~ 360 ° Смјер за повећање 1 ° | |
| Компонентни хеигх | 23мм, (опционо: 26 мм) | |

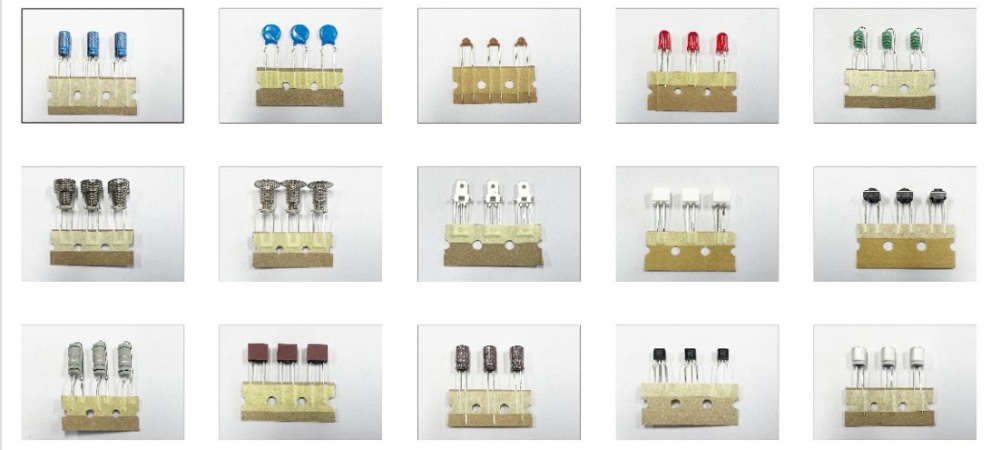

| Тип компоненте: | Кондензатор, транзистор, Ед, МиниСвитцх, отпорник, радијална компонента, пролеће, утикач итд., | |
| Прецизност уметања | 0,05 мм | |
| Величина ПЦБ-а | 50 * 50 ~ 508 * 381мм | |
| Подручје уметања | 50 * 40 ~ 500 * 375мм | |
| ПЦБ је фиксиран | ПИН + стезаљка | |
| Транспортна висина | 900 ± 20 мм | |
| Време транспорта | 3-4С | |
| Радити | Микроф рачунари, ЛЦД екран осетљив на додир | |
| Напајање | 3П5В, 380ВАЦ ± 10%, 50 / 60Хз | |
| Моћ | 3.5КВА | |
| Димензија | Л1760 * В2140 * Х1600мм | |
| Тежина | 2200кг | |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
Водећа технологија: врхунска машина за уметање умјетника са прецизном позиционирањем АИ.
Еконуктивна производња: Смањује трошкове рада током побољшања квалитета склопа ПЦБ-а.
Глобална подршка након продаје: Подржана ИЦТ ВорлдВиде Сервице Мрежа, осигуравајући рад без проблема.
| Листа опреме ДИП линије
ИЦТ пружа комплетна СМТ и ДИП производна решења за производњу електронике. Покривеност опреме укључује СМТ системе за постављање, машине за радијално уметање, машине за аксијално уметање, машине за уметање непарних облика, ПЦБ транспортере, системе за лемљење таласима, системе за селективно лемљење, АОИ инспекцију и станице за поправку.
У комплетном производном окружењу, процеси уметања нису изоловани. Уметање радијалних компоненти, уметање необичне форме, лемљење, инспекција и тестирање морају бити дизајнирани као један повезани радни ток. ИЦТ подржава купце у изградњи стабилних и скалабилних производних линија заснованих на стварним захтевима производа.
| Назив производа | Намена у ДИП линији |
|---|---|
| ПЦБ СМТ линија | Фул-ауто СМТ монтажна линија кључ у руке |
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Проверава унутрашњи квалитет лема и скривене недостатке у ТХТ компонентама. | |
| Линија монтаже на каишеву | Неометано транспортује ПЦБ-е кроз ДИП линију за ефикасну монтажу и инспекцију. |
| Видео о успеху купаца
ИЦТ корисник у сектору индустријске електронике надоградио је свој ручни процес монтаже ПЦБ-а кроз рупе на полуаутоматску линију за уметање. Пројекат је укључивао уметање радијалних компоненти и руковање компонентама необичног облика интегрисано у један производни ток.
Након имплементације, Клијент је побољшао доследност уметања, смањио зависност од оператера и стабилизовао ритам производње током производње у више смена. Пројекат је показао како комбиновање радијалног уметања и руковања необичном формом у један систем може побољшати укупну ефикасност ПЦБА.
| Свеобухватна сервисна подршка
ИЦТ пружа пуну подршку за СМТ и ДИП планирање производних линија, укључујући дизајн фабричког распореда, оптимизацију тока процеса, интеграцију опреме и обуку оператера.
Обука обухвата рад машине, подешавање производње, упутства за одржавање и процедуре за решавање проблема. Инжењери такође подржавају линијску везу између система за уметање, опреме за лемљење и инспекцијских станица како би се осигурао стабилан ток производње.
| Шта кажу клијенти
Купци често наводе да комбинована аутоматизација уметања значајно смањује ручно оптерећење и побољшава конзистентност у монтажи ПЦБ-а кроз рупе.
Они такође истичу побољшану стабилност производње када се радијалним компонентама и компонентама необичног облика рукује у оквиру јединственог система, а не у одвојеним ручним станицама. Ово помаже у смањењу грешака и побољшава целокупно управљање производњом.
| Сертификати и стандарди
ИКТ опрема прати међународне стандарде укључујући ЦЕ, РоХС, ИСО9001 и сродне производне сертификате.
Сваки систем се подвргава механичком тестирању, електричној валидацији и функционалној инспекцији пре отпреме. Контрола квалитета такође покрива компатибилност системске интеграције како би се обезбедио стабилан рад у СМТ и ДИП производним окружењима.
| О ИЦТ компанији и фабрици
ИЦТ је глобални добављач СМТ, ДИП и ПЦБА решења за аутоматизацију, који нуди комплетно планирање производне линије и интеграцију опреме.
Уместо да се фокусира на појединачне машине, ИЦТ дизајнира комплетне производне системе засноване на захтевима купаца за производима, производном капацитету и фабричком распореду. Ово помаже произвођачима електронике да изграде стабилна, скалабилна и ефикасна производна окружења за дугорочни развој.
