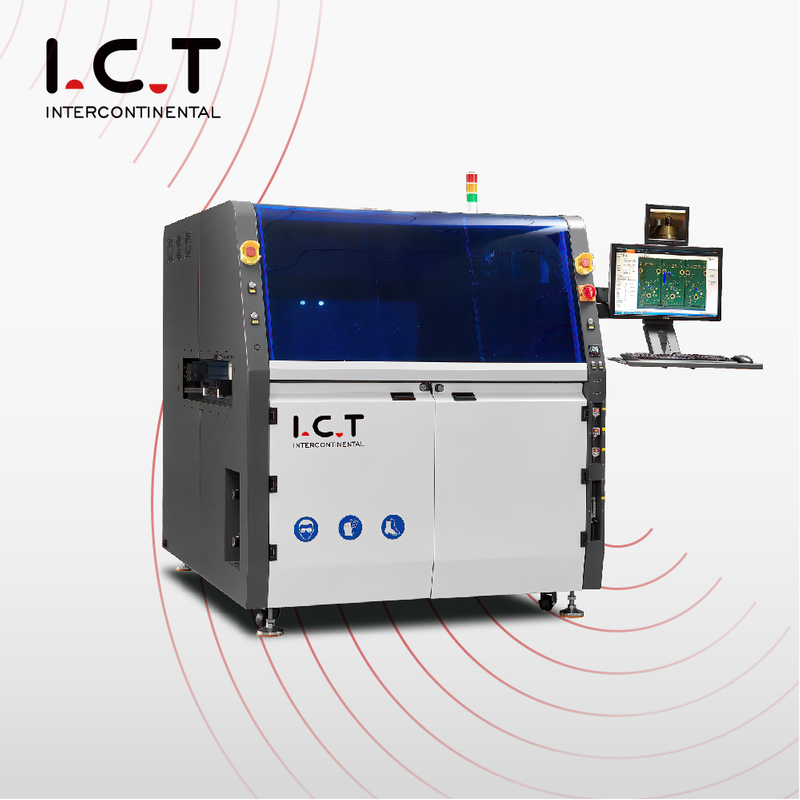

| Преглед машине за селективно лемљење
Дизајнирана и направљена у компанији у Донггуану, ИЦТ машина за селективно таласно лемљење је врхунска ДИП он-лине машина за селективно лемљење таласа за СМТ линије велике запремине и мешавине. ПЦБ несметано путује на прецизном транспортеру, док ултра-лаки портал од ливеног алуминијума—покренут Панасониц сервосом и линеарним шинама—испоручује флукс и лемљење тачно тамо где је потребно у налетима од 0,5 секунди. Уграђено азотно грејање ствара зрцално светле филете и практично нема отпада. Оператери програмирају путање, температуре, запремину прскања и висину таласа на великом Виндовс екрану осетљивом на додир и чувају бескрајне послове за тренутне промене. Аутоматска калибрација таласа, живи ЦЦД, немачки млазни вентил и титанијумски лонац чине ову машину за селективно таласно лемљење правом машином која ради 24 сата дневно.
| Листа опреме ДИП линије
Немачки високофреквентни млазни вентил снима ултра-фине тачке флукса (чврсте материје <10%) које се могу поновити до 0,02 мм. Резервоар под притиском плус дигитални мерач протока одржава притисак стабилним чак и када је низак. Остатак пада у посуду за брзо извлачење. Јапанска СМЦ пнеуматика и мерачи површине чине дневне провере лаким. Аутоматска пумпа никада не дозвољава да довод падне. Овај систем савршено активира сваки јастучић на машини за селективно таласно лемљење.
Потпуно подесиви доњи ИР је стандардан; топ топли ваздух или додатни ИР опционо. Дизајн отворене мреже плус дебела високотемпературна изолација испоручују равномерну топлоту по целој плочи. Врхунски грејачи и плуг-ин мотори раде нечујно и без алата годинама. Плоче излазе савршено активиране флуксом и без напрезања, спремне за беспрекорне спојеве у циклусима од 0,5 секунди.
Немачка електромагнетна пумпа и титанијумски лонац стварају стабилан мини талас који никада не цури или лебди. Контролишите проток Н2, температуру лемљења, висину таласа и аутоматску калибрацију директно са екрана осетљивог на додир. Уграђени азот даје сјајне филете и скоро нула шљаке. Ласер прати висину, млазнице се самочисте, а 900 сати видео записа се чува ради следљивости. Ово је непробојно језгро сваке машине за селективно таласно лемљење.
СМЕМА компатибилан транспортер са три дела плус пнеуматске бочне/горње стезаљке држе плоче до 20 кг мртве током лемљења. Снажне шине и високо прецизни серво омогућавају да се ПЦБ неометано крећу брзином линије. Дебели или двострани склопови се лако чисте. Направљен за непрекидан рад велике запремине на било којој ДИП он-лине машини за селективно таласно лемљење.
ЦЕ сертификовани ПЛЦ, Цат-6 ожичење и потпуна МЕС конекција дају муњевиту реакцију и потпуну поузданост. Вођени чаробњаци, уређивање засновано на сликама, аутоматско откривање млазница и вишејезични менији скраћују обуку на сате. Даљинска дијагностика омогућава да машина за селективно таласно лемљење зарађује 24 сата.
Велики екран осетљив на додир у боји, водичи корак по корак, преглед ЦЦД-а уживо једним додиром и гласовна упозорења чине рад крајње једноставним. Одмах прелазите између енглеског, кинеског, јапанског или руског. Прилагођена светла у торњу и надоградње Ви-Фи-ја информишу све без напуштања линије.
| Спецификација
| Он-лине селективна машина за лемљење таласа | ||||
| Модел | ИЦТ СС540 | ИЦТ СС550 | ИЦТ СС550П1 | ИЦТ СС550П2 |
| Он-лине Модулар | Спреј + предгревање и лемљење | Спреј + предгревање + лемљење | Спреј + предгревање + лемљење + лемљење | Спреј + предгревање + лемљење + лемљење+ лемљење |
| Систем за лемљење | ||||
| Количина млазнице | 1 | 1 | 2 | 3 |
| Количина посуде за лемљење | 1 сет | 1 сет | 2 сет | 3 сет |
| Двоструки пот (опција) | Н / А | Опција | Опција | Опција |
| Солдер Пот Повер | 2.35кв | 2.35кв | 4.70кв | 7.05кв |
| Флук Систем | ||||
| Резервоар за складиштење флукса | 1L | 1L | 2L | 2L |
| Подршка за флукс | Аларм флукса, аутоматски | |||
| Млазница за прскање | Немачка млазни вентил (тачкасто и линијско прскање) 1 сет | |||
| Величина млазнице за прскање | 130ум (180ум, 210ум опција) | |||
| Брзина прскања | 0 ~ 20мм / с | |||
| Брзина кретања млазнице за прскање | 0 ~ 400мм / с | |||
| Систем за предгревање | ||||
| Режим загревања | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР |
| Подручје загревања | Л500*В500мм | Л500*В500мм | Л500*В500мм | Л500*В500мм |
| Зона предгревања | Горњи топли ваздух: 2, доњи ИР: 1 | |||
| Доња снага предгревања | Мак.12кв | |||
| Врхунска снага предгревања | Мак.6кв | |||
| Време загревања | Приближно 15 мин (подешавање 150℃) | |||
| Контролни режим | ПЦ+ПЛЦ | |||
| Транспортни систем | ||||
| Величина ПЦБ-а (са држачем) | 120*60~500*500мм | |||
| ПЦБ Реплацемент | Онлине | |||
| Горњи зазор ПЦБ-а | 120мм | |||
| Транспортна висина | 900 ± 20 мм | |||
| Транспорт ширина | 60 ~ 500мм | |||
| Димензија: мм | Л1850*В1850*Х1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Тежина | Приближно: 800 кг | Приближно: 1200 кг | Приближно: 1300 кг | Приближно: 1500 кг |
| Листа опреме ДИП линије
Упарите своју машину за селективно таласно лемљење са ИЦТ-овом потпуно аутоматском ДИП линијом—савршеним предњим делом за производњу ТХТ-а високе мешавине. Пакет „кључ у руке“ укључује брзи ДИП уметач за потпуно прецизно постављање компоненти, СМЕМА компатибилан таласни пуњач који несметано убацује плоче у ДИП он-лине машину за селективно таласно лемљење, уређај за нежни талас који хвата готове штампане плоче без напрезања и баферовану траку за монтажу за завршну инспекцију и додиривање. Сви модули су ЦЕ сертификовани, уграђени су у компанији и дизајнирани за брзе промене у циклусима од 0,5 секунди. Са глобалним чвориштима резервних делова и подршком на лицу места у 72 земље, ИЦТ одржава цео ваш ток кроз рупе — од уметања до селективног лемљења — уз максималну ефикасност и минималне трошкове.
| Назив производа | Намена у ДИП линији |
|---|---|
Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. | |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
| Пост-таласни Инлине АОИ | Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. |
| Видео о успеху купаца
Почетком 2025. године, велики вијетнамски добављач камера долетео је да коначно прихвати њихову нову машину за лемљење селективним таласима. Наши инжењери су учитали своје праве производне плоче, покренули циклусе пуне брзине од 0,5 секунди док је купац уживо гледао савршене ТХТ спојеве како се формирају на ЦЦД-у, а затим су два дана обучавали свој тим о програмирању, одржавању и решавању проблема. Оставили су 100% спремни за постизање обима на дан када је сандук стигао—још један пример правог глобалног партнерства ИЦТ-а.
| Професионалне услуге и обука
Од интеграције линије и пуштања у рад до доживотне подршке и надоградње, покривамо вас широм света. Двадесет виших инжењера и локални тимови у 72 земље пружају обуку на лицу места или на даљину кад год вам затреба. Складишта резервних делова на три континента и праве 24/7 телефонске линије одржавају вашу машину за селективно таласно лемљење деценијама у максималном радном времену.
| Похвала купаца
Купци нам стално говоре да су наши инжењери стрпљиви, оштри и заиста брину о њиховом успеху. Они воле изузетну тачност флукса, стабилан талас и брзину којом се машина за лемљење селективних таласа плаћа већим приносима и нултом прерадом у циклусима од 0,5 секунди. Извозни сандуци стижу беспрекорно, а даљински поправци истог дана претворили су купце први пут у доживотне партнере широм света.
| Индустријски сертификати
Свака машина за селективно таласно лемљење носи ЦЕ безбедносни сертификат, усклађеност са РоХС, систем квалитета ИСО9001 и више патената за млазне вентиле, пумпе и ласерску калибрацију. Ове глобално поуздане ознаке доказују да добијате безбедну, зелену технологију проверену на терену на коју се можете ослонити било где.
| О ИЦТ компанији и фабрици
Од 2012. године прерасли смо у врхунски кампус од 12.000 м⊃2; са 89 чланова тима, 20 посвећених инжењера и 8 глобалних филијала. Све – истраживање и развој, израда, монтажа и тестирање – дешава се у кући. Ми опслужујемо преко 1.600 фабрика у 72 земље са комплетним СМТ и ТХТ решењима по принципу кључ у руке, а свака машина за селективно таласно лемљење одлази уз ригорозну инспекцију и проверене системе квалитета.
