Т650
I.C.T
SMT PCBA Conformal Coating Machine
| Количина: | |
|---|---|
| ИЦТ СМТ ПЦБА машина за конформно премазивање
ИЦТ машина за конформно премазивање је ново мерило за једноставно и ефикасно наношење ПЦБА премаза. Његово једноставно прављење програма, подешавања брзе промене линије доносе најбоље резултате у свим правцима. Задовољавање разних потреба. ПЦБ конформна машина за премазивање која се широко користи у погонској снази, индустријској контроли, ЛЕД-у, аутомобилској електроници, комуникацији, инструментацији, потрошачкој електроници, електронским уређајима, војсци, медицинским пољима. Програмирање може уредити било коју путању прскања, главни интерфејс приказује путању прскања. Трака за трчање се може пресликати, распоредити, копирати—за више плоча, уређивање једне стазе је брзо и практично. Аутоматски рачунајте и прикажите производне податке, излаз, радно време једног производа. СМТ ПЦБА машина за конформни премаз обезбеђује прецизну заштиту.
| Феатуре
Систем преноса
Пренос машине за конформни премаз СМТ ПЦБА користи платформу високе чврстоће која обезбеђује стабилност машине. Увезени серво мотори и покретачки погони. Дизајн серво мотора + клизне шине обезбеђује Кс/И/З поновљивост и тачност. Јединствени поклопац за прашину одржава шрафовску шипку и клизну шину чистима, смањујући сложеност одржавања. Веома флексибилан ланац резервоара чини сваки цевовод, линију уредним и лепим. Машина за конформни премаз ПЦБ-а смањује време застоја, подржава континуирани рад, смањује трошкове за 15%. Савршено за захтевна производна окружења која захтевају прецизно наношење премаза
Транспортни систем
СМТ ПЦБА машина за транспорт конформног премаза има јединствен систем ланчаног транспорта који спречава да се ПЦБ заглави. Мотор контролише брзину и прецизно се зауставља. Стезање цилиндра осигурава да се ПЦБ неће померати током рада. Ширина водилице се подешава полуаутоматски, омогућавајући ПЦБ-у слободан улазак/излазак. Шине дизајниране са ланцима и профилима могу да издрже тешке ПЦБ без деформације. Машина за конформни премаз ПЦБ-а повећава проток за 25%, значајно смањује дефекте. Беспрекорна интеграција са утоваривачима/истоваривачима. Подешавања без алата за производњу великих мешавина.
Систем премаза
СМТ ПЦБА конформна контрола машине за премазивање усваја разуман распоред, стандардизовано означавање за лаку инспекцију/одржавање. Компоненте серво контроле високе прецизности обезбеђују стабилан рад. Дизајн дисипације топлоте користи конвекцијско хлађење ваздуха. Режим ПЦ+контролне плоче у великој мери побољшава стабилност. Мониторинг у реалном времену машине за конформно премазивање ПЦБ-а интегрише МЕС системе. Стопа грешке испод 0,5%, даљинско решавање проблема штеди време. Савршена координација између вентила и покрета за ИП67 заштиту. Уштеда енергије 20%.
Систем управљања
Систем оператера машине за конформно наношење СМТ ПЦБА: Нови програм <10 минута, промена преко <2 минута, Виндовс 10. Софтвер прилагођен кориснику са функцијом подучавања/навигације. Радна путања приказа у реалном времену, једноставан интуитиван рад. ЦЦД визија опционо. Оперативна платформа подесива и флексибилно прилагођава различите оператере. ПЦБ машина за конформно премазивање смањује обуку на једну смену. Подршка за више језика, видео упутства. Интерфејс екрана осетљив на додир у потпуности минимизира грешке.
Оператор Систем
СМТ ПЦБА машина за конформно премазивање опште карактеристике: Увезени прецизни регулатор притиска ваздуха са дигиталним мерачем. Хуманизовани оперативни панел побољшава ефикасност руковаоца. Траке од нерђајућег челика отпорне на хабање, каљене на транспортној шини, продужавају век трајања. Синхрони ремени пренос за подешавање ширине шине обезбеђује прецизан транспорт шином. Независни портал од чистог челика обезбеђује стабилност машине. Ваздушне завесе на улазу/излазу спречавају цурење гаса и побољшавају окружење у радионици. ПЦБ машина за конформно премазивање савршено решење за прецизно премазивање.
Напредни систем премаза са двоструким вентилом
Систем премаза са двоструким вентилом је погодан за сложене ПЦБА сценарије. Модуларни дизајн брза замена различитих тела вентила. Х-808 прецизна атомизација финих тачака (<50μм) ЛЕД делови. Х-818 широки вентилатор 200мм аутомобилске плоче. Х-828 модули за напајање високог протока од 10 мл/мин. Опциона ротација У-осе за 360°, нагиб од 45° достиже сенке. ПЦБ конформна машина за премазивање УВ лампа верификација у реалном времену, тачност ЦЦД ±0,05 мм. Смањење отпада 20-30%. Загарантована заштита ИП67.
| Спецификација
| Селективне машине за конформалне премазе | ||||
| Модел | ИЦТ-Т550 | ИЦТ-Т550У | ИЦТ-Т600 | ИЦТ-Т650 |
| Број вентила | 2 (глава вентила за атомизацију 1, прецизни вентил 1 глава) | 2 (глава вентила за атомизацију 1, прецизни вентил 1 глава) | 2 (глава вентила за атомизацију 2) | 4 (глава вентила за атомизацију 2, глава прецизног вентила 2) |
| Метода контроле | ПЦ + картица за контролу кретања | |||
| Број вретена | К, и, з | К, и, з, у | К, и, з | К, и, з |
| Величина ПЦБ-а | 50 * 50 ~ 450 * 460мм | |||
| Погон вретена | Увезени серво мотор + модул са кугличним вијком | |||
| Аутоматско чишћење вентила | са 5Л резервоар под притиском | |||
| Напајање | АЦ 220В±10%, 50/60ХЗ, 2.2КВ | |||
| Димензија | Л910 * В1600 * Х1700мм | |||
| Нето тежина | 1000КГ | |||

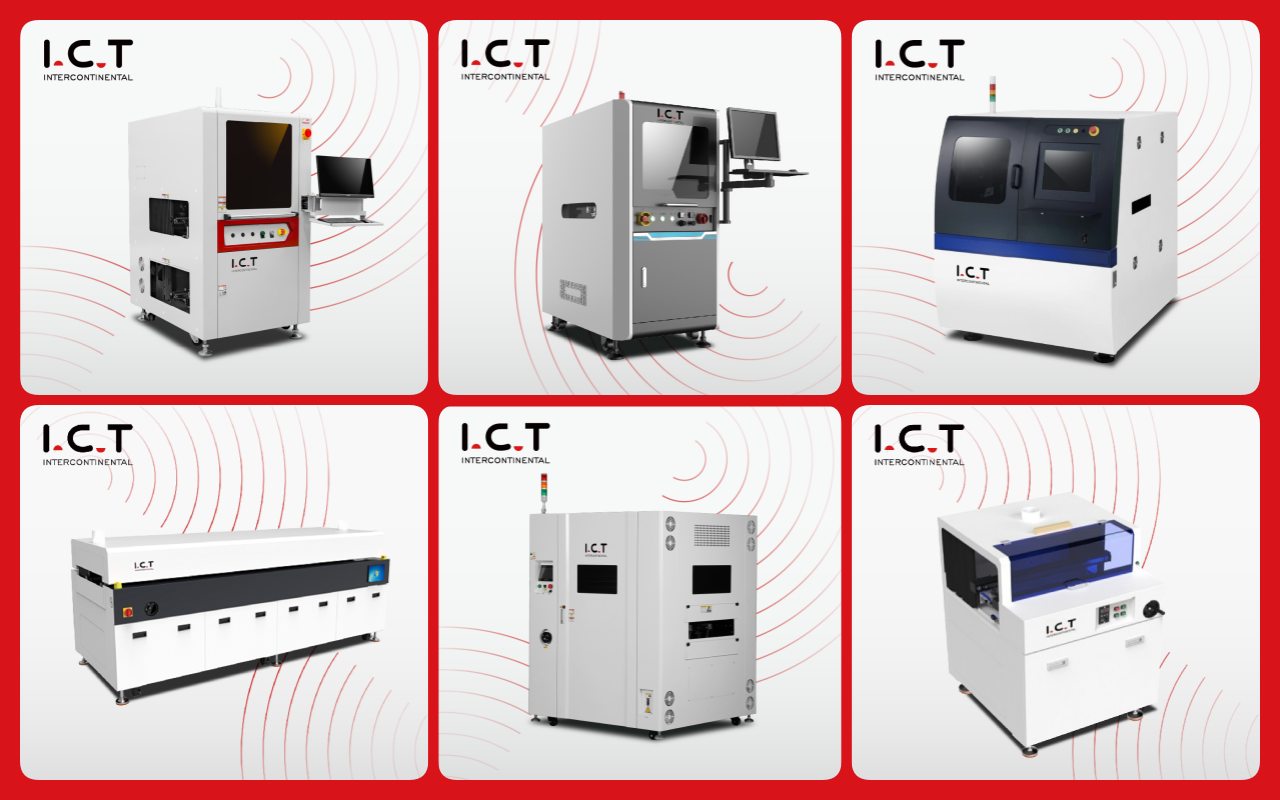

| премаза Листа опреме за линије
Наша ПЦБА линија за премазивање нуди напредне алате за ефикасну и прецизну заштиту штампаних плоча. Потпуно аутоматизована линија за премазивање укључује селективну машину за наношење премаза за прецизно наношење, пећ за сушење за трајне завршне обраде, АОИ за проверу квалитета, подизач и перају за глатко руковање и систем транспортера за бешавну производњу.
Ова висококвалитетна ПЦБА линија за премазивање осигурава стабилан рад, поуздан премаз отпоран на прашину, воду и експлозију, задовољавајући различите потребе индустрије. Са модуларним дизајном и глобалном подршком ИЦТ-а, побољшава продуктивност за задатке заштитних премаза.
| Назив производа | Намена у линији за премазивање ПЦБА |
|---|---|
Наноси прецизне заштитне премазе на штампане плоче за заштиту од прашине, воде и експлозије. | |
Очвршћава премазе ИР или УВ светлом, обезбеђујући трајну и јаку заштиту. | |
Лако транспортује штампане плоче кроз линију премаза за ефикасну обраду. | |
Обезбеђује и складишти ПЦБ за производну линију, обезбеђујући несметан улаз и излаз. | |
| Конформни премаз АОИ | Проверава квалитет премаза и открива недостатке како би обезбедио високе стандарде. |
| Видео о успеху купаца
Видео приказује путовање ИЦТ инжењера у Европу који пружа техничку подршку СМТ ПЦБА машини за конформно наношење премаза. Клијент се специјализовао за производњу контролне табле за аутомобиле за аутомобилску електронику. Комплетна линија за премазивање ПЦБА: ПЦБ Лоадер, СМТ ПЦБА конформна машина за премазивање, УВ пећница за сушење, ПЦБ Унлоадер. Плус селективно таласно лемљење, АОИ систем. Инжењер се бави инсталацијом/отклањањем грешака опреме обезбеђујући оптималан рад. Свеобухватна обука машине за конформно премазивање ПЦБ-а обухвата рад, одржавање, решавање проблема. Подршка за пробну производњу решава проблеме брзог постизања високог квалитета. Показује поузданост прецизног премаза за аутомобиле.
| Услуге и обука
ИЦТ пружа комплетну СМТ ПЦБА машину за конформну инсталацију, пуштање у рад, услуге одржавања. Искусни инжењери пружају практичну обуку: програмирање, рад, чишћење, решавање проблема - на лицу места или на даљину. Подршка 24/7 одговара у року од неколико сати користећи АР дијагностику. Глобална испорука резервних делова <48х. Ревизије оптимизације процеса машине за конформно премазивање ПЦБ-а максимизирају ефикасност. Годишња обука за освежавање држи оператере сертификате. Доступне су надоградње компатибилности материјала. Приступ без ризика гарантује <1% застоја, максимални РОИ. Поуздани широм света у 72 земље.
| Шта кажу клијенти
Европски аутомобилски клијенти хвале стручност инжењера машина за конформне премазе СМТ ПЦБА, брзе резолуције на лицу места. Јединствени премаз без мехурића постижу принос од 99,9%. Чврсто паковање машина за конформно премазивање ПЦБ-а савршено преживљава међународну испоруку. Подршка одговара <12 сати спречавајући кашњење производње. Модуларни вентили смањују промену за 80%, драматично повећавају проток. „Најбоља инвестиција у конформни премаз икад — потпуно поуздана“, каже произвођач контролне табле. Драматично продужава животни век ПЦБА у тешким окружењима.
| Сертификати и стандарди
Машина за премазивање је сертификована ЦЕ за безбедност, РоХС еколошку, ИСО9001 управљање квалитетом. Више патената модуларних вентила, технологија оптимизације путање. Свака јединица 72-часовно тестирање сагоревања, валидација прецизности, провере компатибилности материјала. КР кодови у складу са ИПЦ-А-610, потпуна следљивост. Ревизије треће стране потврђују <0,1% стопе грешака. Машина за конформни премаз ПЦБ-а гарантује сигуран и одржив рад у аутомобилском, медицинском, војном сектору широм света.
| О ИЦТ компанији и фабрици
ИЦТ поседује Р&Д/производне објекте од 12.000 м⊃2; од 2012. 89 стручног особља укључујући 20 инжењера, регистровани капитал од 30 милиона долара, 8 глобалних филијала. Опслужује 1.600+ купаца у 72 земље комплетна СМТ решења. СМТ ПЦБА конформна машина за премазивање строги ИСО системи квалитета, 100% инспекција, монтажа чисте собе. Покрива полупроводнике, ПЦБА, СМТ, ДИП, премазивање, роботе, процесе склапања. Глобализација + локализација ствара платформу за више вредности. Машина за конформно премазивање ПЦБ-а 98% гарантовано време рада.
