Многи произвођачи ПЦБА улажу у рендгенску инспекцију са правом намером — побољшањем квалитета и смањењем евакуације — али се и даље суочавају са неочекиваним уским грлима, растућим трошковима инспекције или одложеним повратним информацијама када се појаве кварови.
У већини случајева, проблем није сама рендгенска технологија, већ избор погрешне стратегије инспекције. Разумевање како рендгенска инспекција функционише у производњи ПЦБА често недостаје када се ови проблеми први пут појаве.

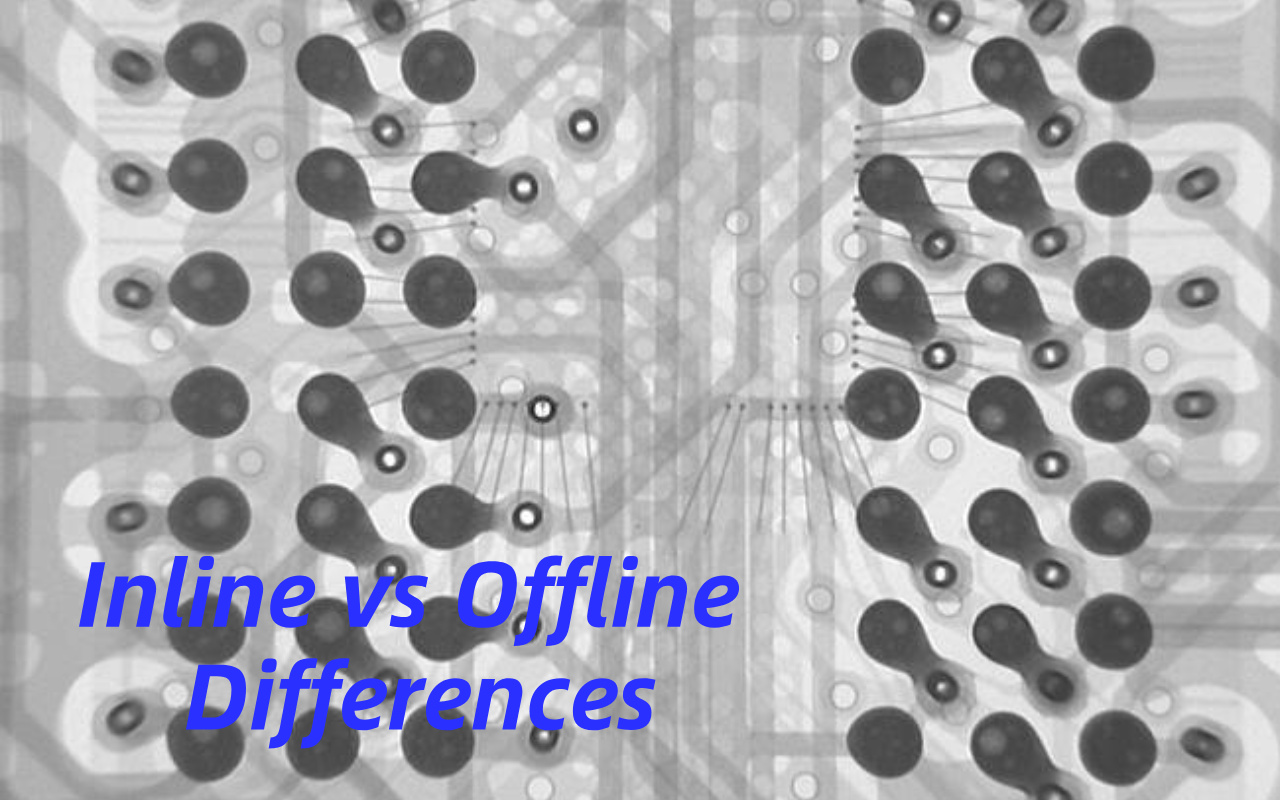

Инлине и оффлине рендгенски системи служе веома различитим сврхама. Један је дизајниран да се креће брзином ваше производне линије, док други даје приоритет флексибилности, резолуцији и дубокој анализи. Када тип система не одговара вашем обиму производње, миксу производа или захтевима квалитета, резултат може бити спорији проток, већи трошкови прераде или пропуштени дефекти који се појављују тек након што производи стигну на терен.
Ако користите СМТ линије великог обима, рендгенски снимак ван мреже може брзо постати уско грло. Ако производите сложене плоче мале запремине, инлине систем може бити недовољно искоришћен и непотребно скуп. У оба случаја, погрешан избор тихо нарушава ваш повраћај улагања — често зато што се дефекти које АОИ не види, али рендгенски снимци не снимају у правој фази.
Многе фабрике улажу у рендгенску инспекцију очекујући бољу контролу квалитета, само да би откриле да ефикасност производње опада након уградње. Ово се често дешава када се инлине рендгенски снимак постави на линију која нема стабилно време такта или конзистентан проток производа.
Плоче почињу да стоје у реду испред рендгенског снимка, оператери интервенишу ручно, а систем постаје уско грло, а не заштита. Временом, планери производње почињу да заобилазе корак инспекције како би пошиљке одржале по распореду. У том тренутку рендгенски систем постоји на линији, али се његова стварна вредност више не остварује.
Различити производи носе веома различите ризике инспекције, али многе фабрике примењују јединствен приступ инспекцији на све плоче. Плоче високе густине са БГА и компонентама са доњим крајевима захтевају детаљну анализу празнина и спојева, док једноставнијим плочама могу бити потребне само основне провере пролазности/неуспеха.
Када се користи систем ван мреже где је потребна повратна информација у реалном времену, дефекти се често откривају прекасно, након што су десетине или стотине плоча већ произведене. С друге стране, форсирање потпуне инлине инспекције на сложеним производима мале количине може превише поједноставити параметре инспекције и сакрити критичне недостатке. Неусклађеност тихо повећава ризик квалитета, а да није одмах видљива.
Додавање више корака инспекције не побољшава аутоматски квалитет ако су ти кораци лоше постављени или погрешно коришћени. Системи инспекције троше време, простор и инжењерску пажњу, а све то мора да пружи мерљиву вредност.
Када се користи инлине рендгенски снимак где би узорковање било довољно, инжењери се могу утопити у подацима без јасне акције. Када се офлајн рендген прекомерно користи за рутинске провере, драгоцено инжењерско време се губи на таблама са ниским ризиком. Ефикасна инспекција подразумева контролу процеса, а не инспекцију свега подједнако.
Инлине рендгенски системи су физички и логички интегрисани у СМТ производни ток, обично позиционирани након рефлов. ПЦБ се аутоматски креће кроз систем на транспортерима, без потребе за ручним руковањем. Програми за инспекцију су дизајнирани да одговарају брзини линије, често дајући приоритет доследности и поновљивости у односу на максималне детаље слике.
Пошто систем ради непрекидно, резултати инспекције се генеришу у реалном времену и могу се повезати са подацима о производњи. Ово чини инлине Кс-зраке делом производног процеса, а не одвојеном контролном тачком квалитета.
Офлајн рендгенски системи функционишу независно од производне линије и ослањају се на ручно утовар и истовар даске. Оператери или инжењери одлучују које плоче да прегледају, колико дуго да их прегледају и које карактеристике ће детаљно анализирати.
Ова флексибилност омогућава дубљу инспекцију, укључујући погледе под углом, више нивоа увећања и дуже време анализе по зглобу. Офлајн системи се обично користе за узорковање, решавање проблема и инжињерску валидацију. Они делују као аналитички алат, а не као капија за инспекцију вођена пропусношћу.

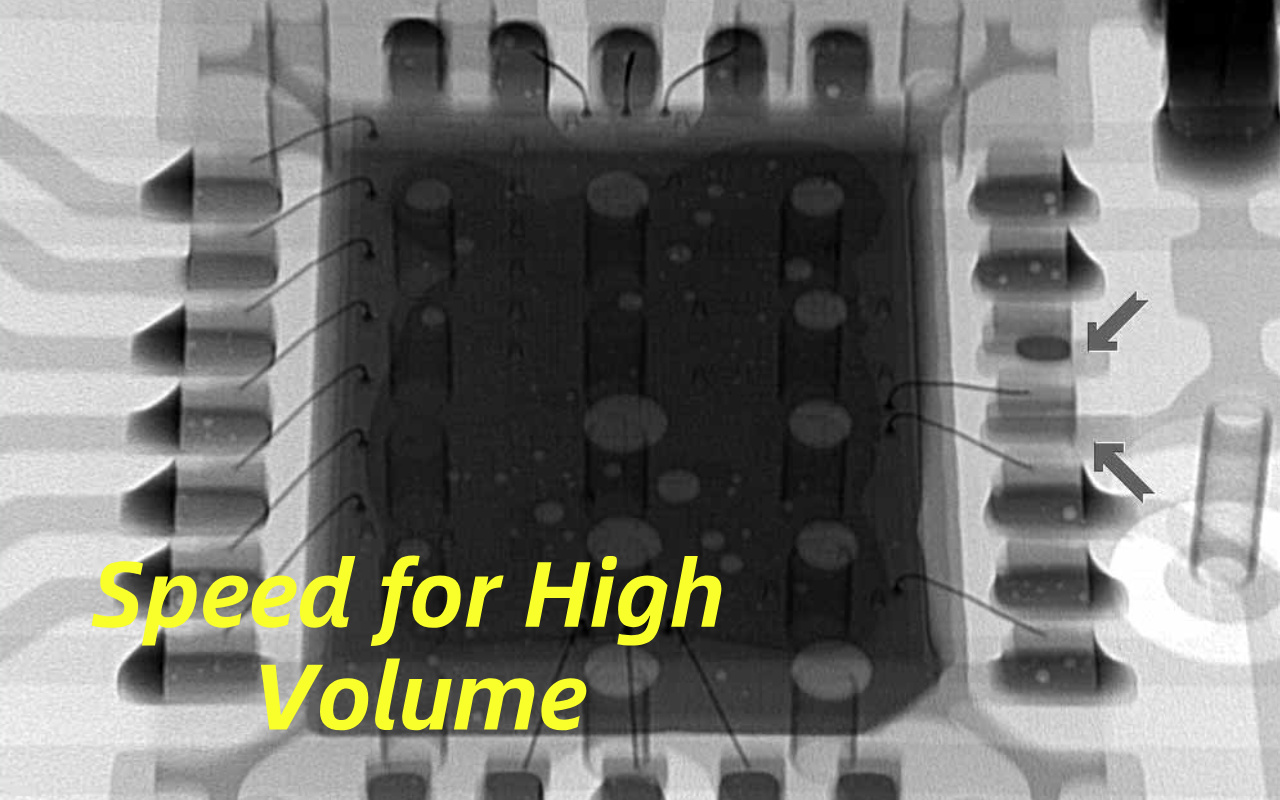

Најочигледнија разлика између инлине и оффлине рендгенских снимака је брзина инспекције. Инлајн системи су оптимизовани да прегледају сваку плочу брзо и доследно, док офлајн системи мењају брзину за детаље. Нивои аутоматизације се такође значајно разликују, при чему инлине системи захтевају минимално учешће оператера и офлајн системи који се у великој мери ослањају на квалификоване кориснике.
У смислу тока посла, инлине инспекција подржава континуирану контролу производње, док офлајн инспекција подржава доношење одлука и анализу основног узрока. Ове разлике директно утичу на то како сваки систем треба да се примени у фабрици.

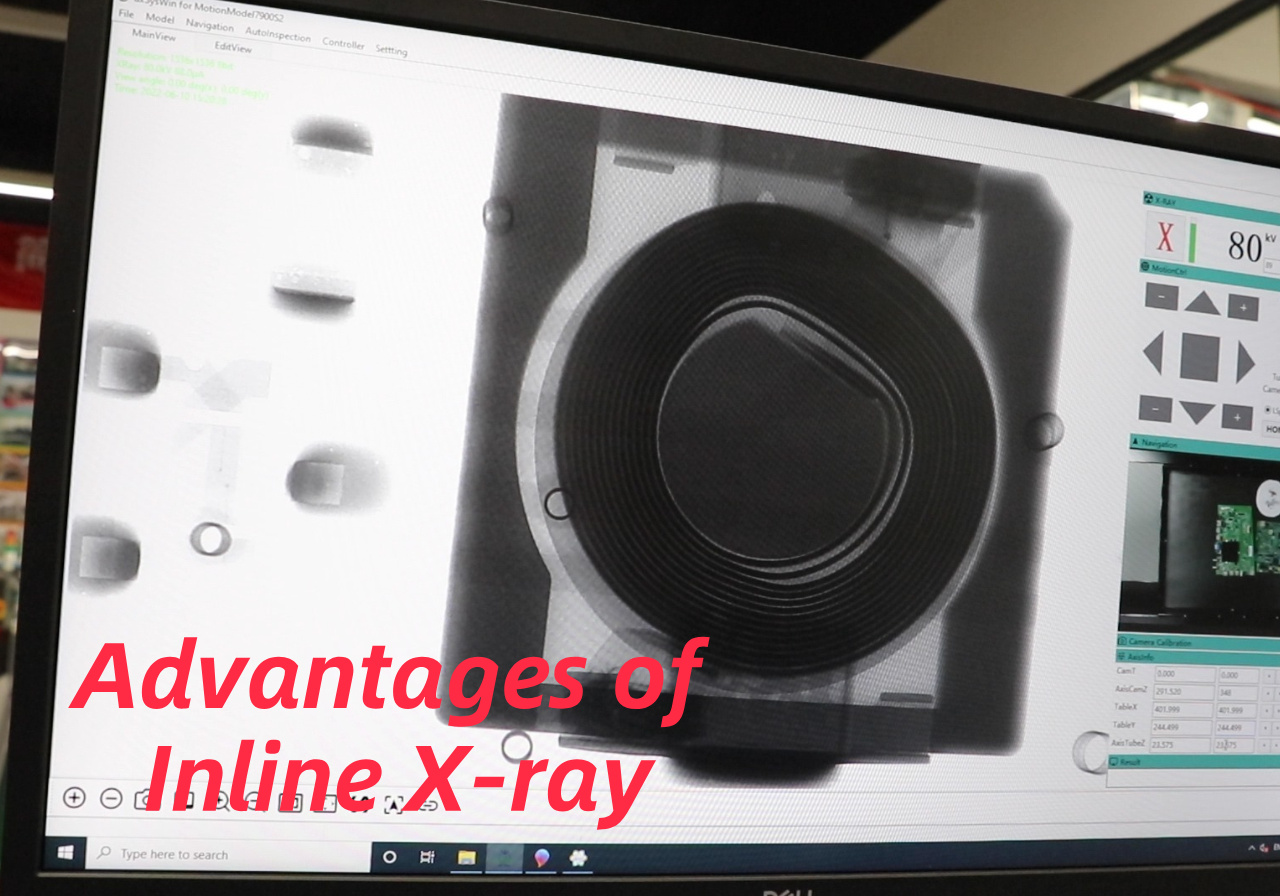

Инлине рендгенска инспекција омогућава фабрикама да одрже високу производњу без жртвовања покривености инспекцијом. Пошто се плоче аутоматски прегледају док се крећу кроз линију, нема потребе за заустављањем производње или преусмеравањем плоча за ручно руковање.
Ово је посебно важно у окружењима великог обима где чак и кратка кашњења могу пореметити распоред испоруке. Инлине инспекција осигурава да контрола квалитета иде у корак са производњом, а не да се такмичи са њом. За многе линије за масовну производњу, ова способност сама по себи оправдава улагање.
Једна од најјачих предности инлине рендгенског снимка је брзина којом се дефекти откривају и пријављују. Проблеми као што су прекомерно пражњење, премошћивање лема испод компоненти или недостатак лема могу се идентификовати у року од неколико минута од појаве.
Ово омогућава инжењерима процеса да брзо реагују подешавањем параметара штампања, постављања или поновног тока. Рано откривање спречава ширење дефекта у великим серијама. Временом, ова повратна информација у реалном времену значајно стабилизује цео СМТ процес.
Инлине рендгенски системи су дизајнирани да комуницирају са другом аутоматизованом опремом на линији. Подаци о инспекцији могу да се повежу са информацијама о штампачу, монтажи или рефлов како би се идентификовали трендови процеса. Ово подржава статистичку контролу процеса и дугорочно побољшање приноса.
Када је правилно интегрисан, инлине рендгенски снимак постаје део система квалитета затворене петље, а не самостална провера. Резултат је производна линија која не само да открива недостатке, већ активно ради на њиховом спречавању.

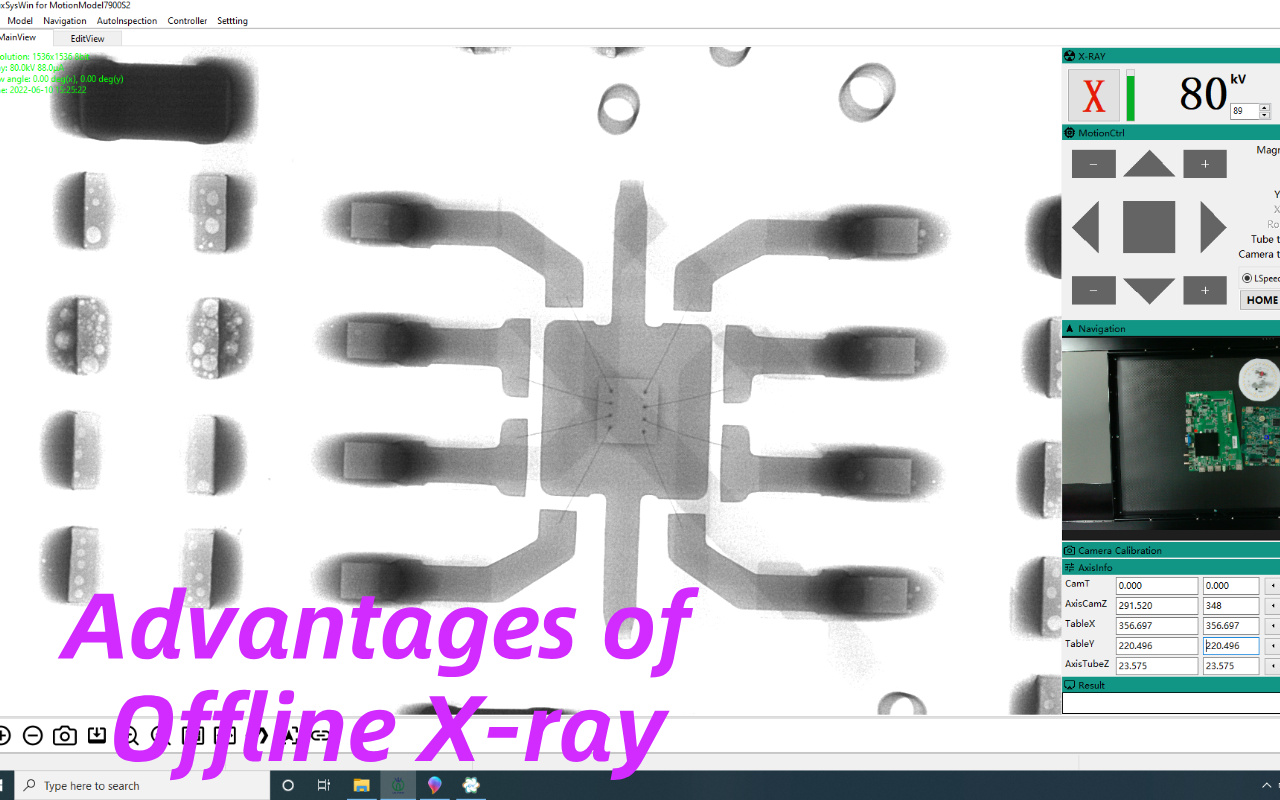

Офлајн рендгенски системи омогућавају оператерима да проведу више времена на свакој мети инспекције, што се директно преводи у већу јасноћу слике и више углова инспекције. Инжењери могу да зумирају појединачне лемне спојеве, ротирају погледе и прегледају сложене структуре слој по слој.
Овај ниво детаља је посебно вредан када се анализирају БГА празнине, дефекти главе у јастуку или делимично неквашење које би било тешко класификовати у брзом инлине скенирању. Офлајн инспекција подржава дубље разумевање, а не само потврду квара. За инжењере квалитета, ова дубина често чини разлику између нагађања и знања.
Офлајн рендген се истиче у окружењима где се производи често мењају или где је потребна инжењерска анализа.
Обично се користи за:
Представљање новог производа (НПИ)
Валидација процеса
Анализа квара и истраживање узрока
Пошто је рендгенски снимак ван мреже одвојен од главне СМТ линије , то не утиче директно на брзину линије или време непрекидног рада. Плоче се бирају за преглед након производње, чиме се избегава увођење нових уских грла. Ово чини оффлине системе лакшим за увођење у постојеће фабрике без реконфигурисања транспортера или распореда линија.
За објекте са ограниченим простором или нестабилним распоредом производње, ово раздвајање смањује оперативни ризик. Процес инспекције остаје контролисан без ометања дневног учинка.

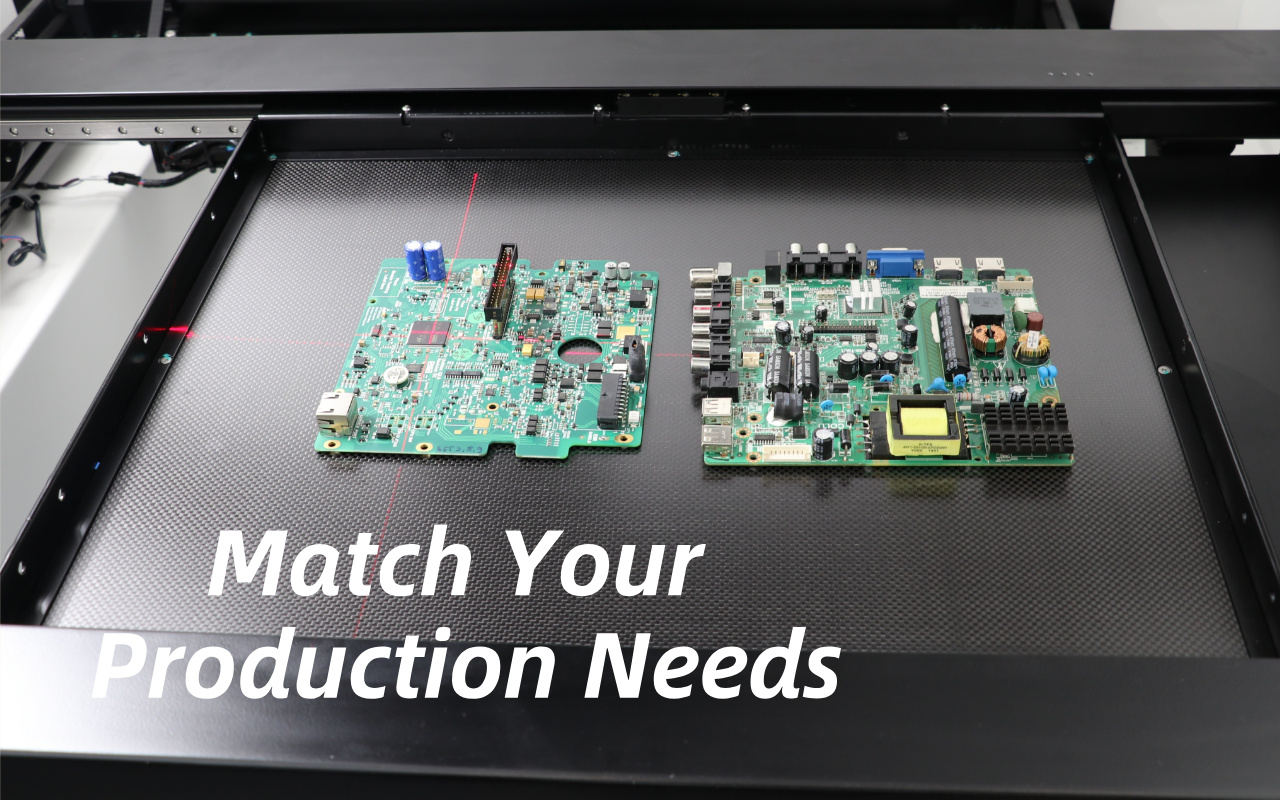

Док инлине Кс-раи нуди брзину и аутоматизацију, може постати уско грло ако није правилно усклађен са капацитетом линије. Ако време инспекције по плочи премашује време такта линије, формираће се редови и пореметити ток производње. Комплексне плоче са више тачака за инспекцију су посебно склоне овом проблему.
У неким случајевима, инжењери смањују дубину инспекције да би одржали брзину, што угрожава откривање кварова. Без пажљивог планирања, инспекција на линији може ненамерно да мења квалитет за проток.
Рендгенска инспекција ван мреже не даје тренутну повратну информацију производној линији. Док се кварови открију, десетине или чак стотине плоча могу бити већ завршене. Ово кашњење повећава обим прераде и отежава анализу основног узрока.
Проблеми са процесом остају скривени дуже, дозвољавајући да се дефекти понове. Офлајн инспекција најбоље функционише када је учесталост кварова ниска и када се обим производње може управљати.
И инлине и офлајн системи захтевају улагања изван саме машине. Инлине системи често захтевају додатни транспортни простор и напор интеграције, док се офлајн системи у великој мери ослањају на квалификоване оператере. Обука, програмирање и тумачење података повећавају дугорочне трошкове.
Фабрике морају узети у обзир не само набавну цену, већ и оперативне трошкове. Игнорисање ових фактора често доводи до недовољно искоришћене опреме.

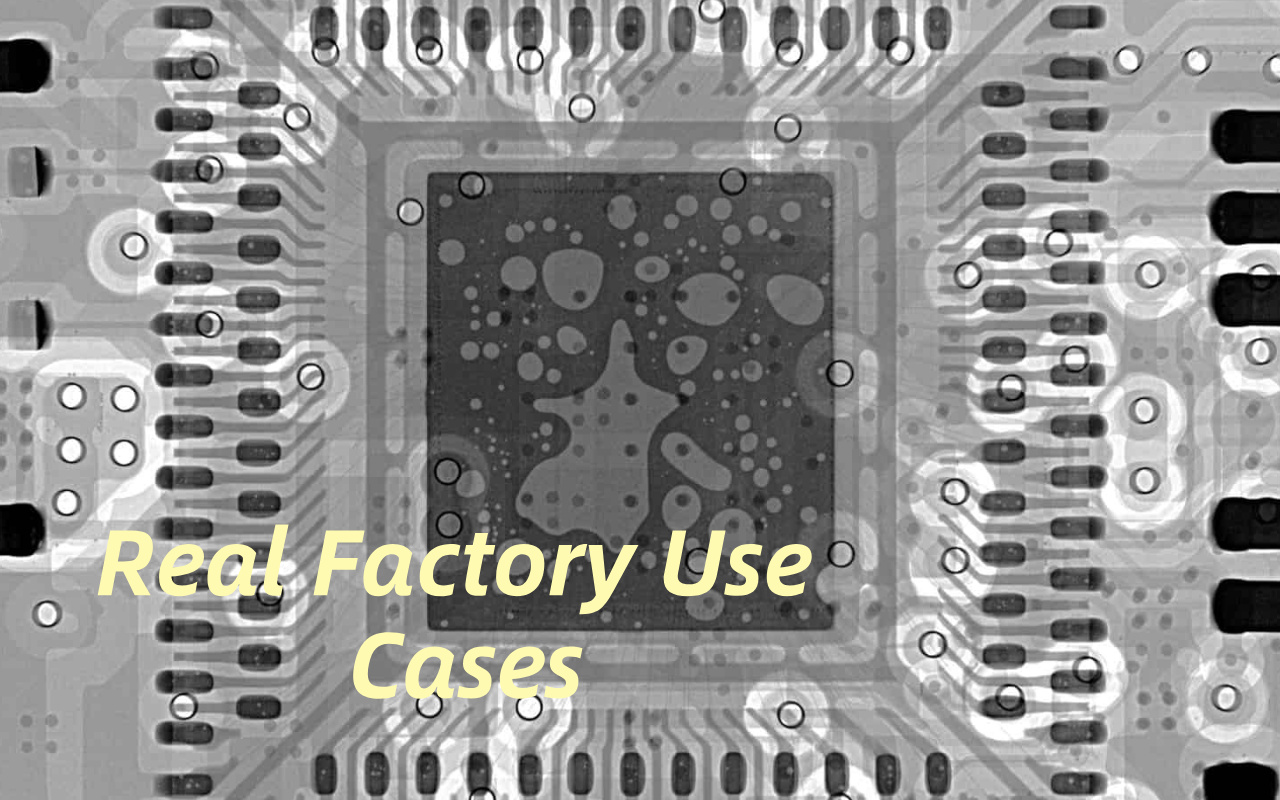

Обим производње је један од најважнијих фактора при избору између инлине и оффлине рендгенских снимака. Велика количина, стабилна производња фаворизује инлине инспекцију због своје брзине и аутоматизације. Производи мале количине или који се често мењају имају више користи од флексибилности ван мреже.
Линије високе мешавине често се боре да оправдају напор за инлине програмирање за сваки производ. Усклађивање стратегије инспекције са стварном производном реалношћу спречава губитак ресурса.
Не захтевају сви недостаци исти приступ инспекцији. Ако је ваша главна брига контрола процента празнине у масовној производњи БГА, инлине Кс-раи обезбеђује брз и конзистентан надзор. Ако вам је потребна детаљна анализа повремених или сложених кварова, системи ван мреже су ефикаснији.
Разумевање ваших доминантних начина дефекта је критично. Инспекција треба да циља ризик, а не да делује на слепо.
Инлине системи обично захтевају већу инвестицију унапред и физичку интеграцију у линију. Офлајн системи нуде ниже баријере за улазак и могу се постепено проширивати. Међутим, будући раст се мора размотрити од самог почетка.
Фабрика која планира значајно повећање обима може брзо прерасти стратегију само ван мреже. Одабиром имајући на уму дугорочну скалабилност, избегавате скупо поновно улагање.

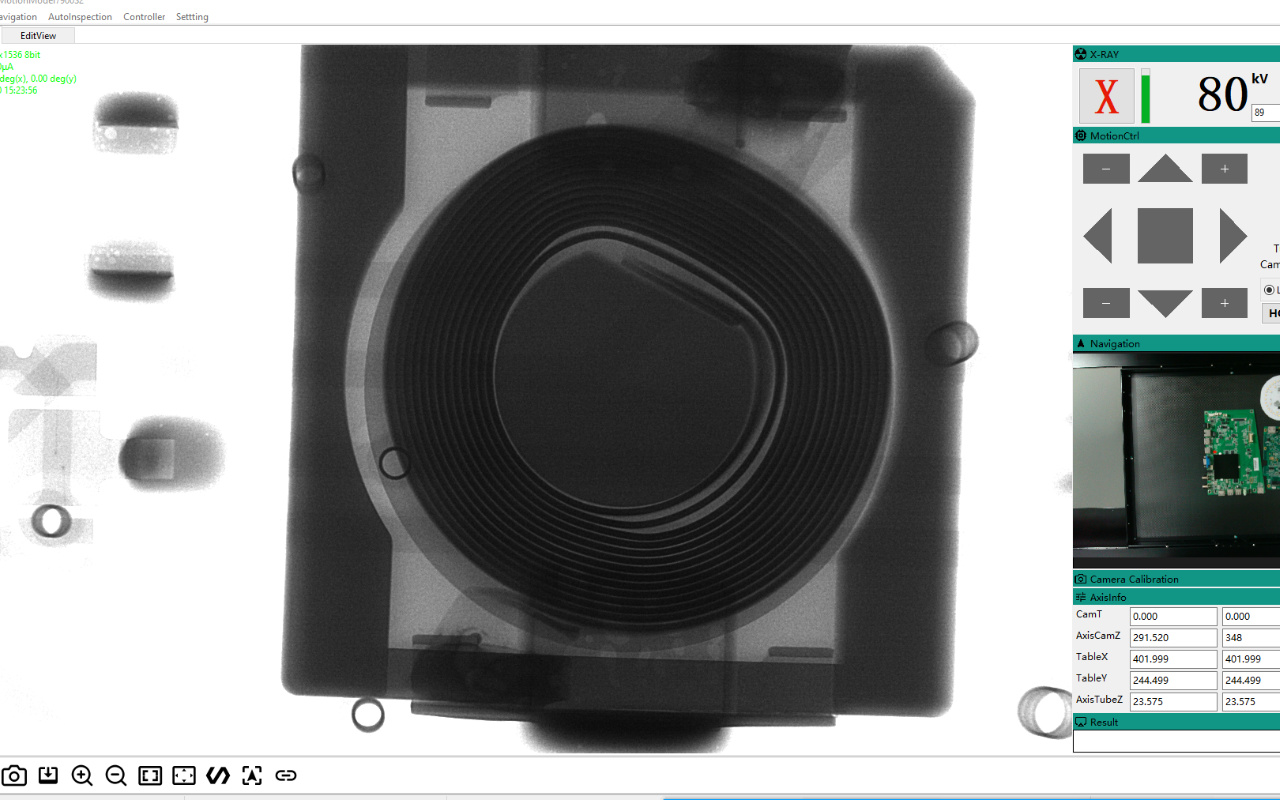

У аутомобилској производњи великог обима, инлине рендгенски преглед је често од суштинског значаја. Континуирано праћење осигурава да квалитет лемних спојева остане стабилан на хиљадама плоча по смени. Повратне информације у реалном времену омогућавају брзу корекцију пре него што дефекти стигну до купца.
Инлине инспекција постаје део окоснице обезбеђења квалитета. У овом окружењу, сама инспекција ван мреже није довољна.
Произвођачи медицинске електронике често дају предност следљивости и дубокој анализи дефеката у односу на сирови проток. Оффлине Кс-раи омогућава инжењерима да детаљно прегледају критичне плоче и документују резултате ради усаглашености.
Стратегије узорковања су пажљиво планиране, а не потпуно аутоматизоване. Овај приступ балансира дубину инспекције са флексибилношћу производње. Инлине инспекција се може додати касније како обим расте.
Многе фабрике на крају усвајају хибридни приступ комбинујући инлине и оффлине рендгенске снимке. Инлине системи управљају рутинским праћењем производње, док офлајн системи подржавају анализу кварова и инжењерска истраживања.
Ова подела рада максимизира ефикасност инспекције и дубину знања. Хибридне стратегије такође смањују притисак на било који појединачни систем. За фабрике које расту, овај приступ нуди најбољу дугорочну равнотежу.
Инлине Кс-раи подржава брзину, аутоматизацију и контролу у реалном времену
Офлајн рендгенски снимак нуди флексибилност, резолуцију и аналитичку дубину
Прави избор зависи од количине, микса производа и ризика од квалитета
Хибридне стратегије често дају најбољу дугорочну равнотежу
Да. Многе фабрике користе инлине инспекцију за праћење производње и офлајн системе за дубљу анализу и решавање проблема.
3Д инспекција побољшава откривање кварова у обе конфигурације, али време инспекције и захтеве за руковање подацима треба пажљиво размотрити.
Инлине системи захтевају строже управљање временом рада, док офлајн системи нуде већу флексибилност у заказивању одржавања.
Офлајн инспекција може задовољити потребе усаглашености када су планови инспекције и стратегије узорковања правилно дефинисани.
Повраћај улагања треба да узме у обзир не само трошкове опреме, већ и уштеду радне снаге, смањење кварова, избегавање дораде и ефикасност производње.
