Грешке СМТ препознавања вида се дешавају када систем камере не може исправно да идентификује позицију, облик, поларитет или оријентацију компоненте. Напредна СМТ решења за инспекцију вида помажу произвођачима да побољшају стабилност препознавања компоненти и смање лажно одбацивање током постављања великом брзином. У многим фабрикама, ово се показује као грешка у препознавању компонентне камере, поновљени аларми за вид, погрешна детекција ротације или нестабилна потврда подизања. Проблем често није само камера. Осветљење, подаци о паковању, стање млазнице, висина подизача, презентација фидера, па чак и контраст плоче могу да утичу на квалитет препознавања.
Овај чланак објашњава најчешће узроке грешке у препознавању СМТ вида и показује практичне кораке за решавање проблема са СМТ машинским видом који помажу инжењерима да стабилизују постављање, смање лажно одбацивање и одржавају контролу квалитета снажном. Написан је за СМТ процесне инжењере, техничаре, тимове за одржавање и менаџере производње којима је потребан поуздан начин за решавање проблема у вези са постављањем камера без нагађања.
Садржај
Препознавање вида је начин на који машина потврђује да је изабрана компонента прави део, у правом положају, са правом оријентацијом, пре него што се постави. То је контролна тачка, а не само слика камере. Када систем не може исправно да прочита компоненту, машина може да одбије део, заустави линију или постави погрешну оријентацију ако су подешавања превише лабава.
Камера обично проверава центар компоненте, обрис тела, угао ротације, ознаку поларитета, облик кабла или терминала и положај паковања у односу на млазницу. За малу пасивну компоненту, систему ће можда требати само чист обрис тела и средишња тачка. За ИЦ, конектор, ЛЕД или поларизовани пакет, задатак препознавања је сложенији јер камера мора да детектује и облик и оријентацију.
Због тога грешка у препознавању компонентне камере није увек обична хардверска грешка. Машина можда чита погрешну слику, погрешан режим осветљења, погрешну дефиницију паковања или део који се благо померио током преузимања. Ако линија третира сваки аларм вида као проблем камере, прави узрок може остати скривен.
Постављање СМТ зависи од веома малих толеранција. Компонента може бити широка само неколико милиметара, а камера мора да потврди своју позицију у делићу секунде. Ако је део ван центра, сјајан, таман, провидан, ротиран или делимично заклоњен млазницом, препознавање може постати нестабилно. Ова осетљивост је нормална. Циљ није да се уклони логика визије, већ да се унос препознавања учини чистијим и доследнијим.

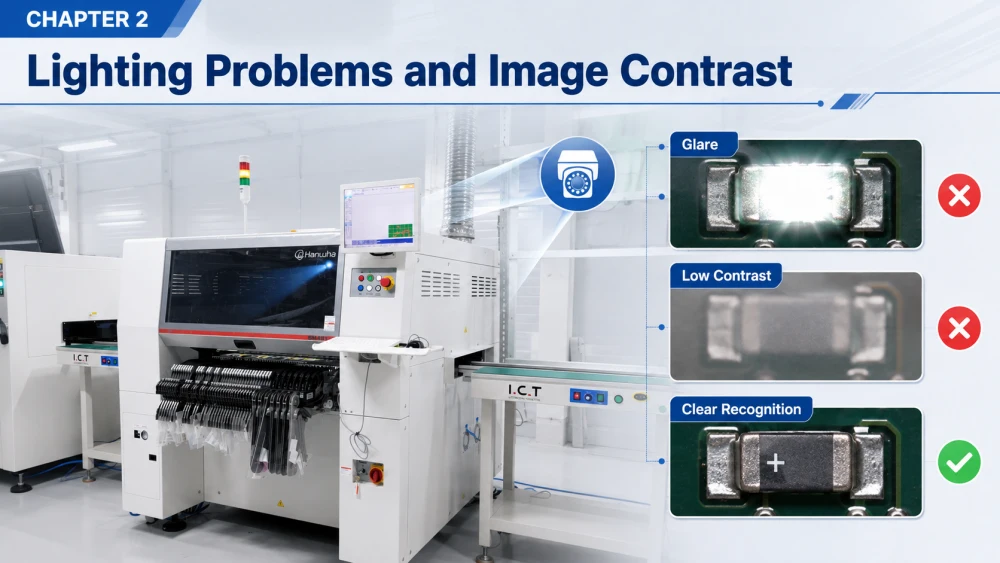

Осветљење је један од најчешћих узрока грешке СМТ препознавања вида. Камера може препознати само оно што јасно види. Ако је светлост прејака, преслаба, неуједначена или се рефлектује од површине компоненте, слика може изгледати добро за оператера, али и даље бити нестабилна за алгоритам препознавања.
Различитим пакетима су потребни различити услови осветљења. Модерне машине за бирање и постављање користе напредне СМТ системе визије са оптимизованим режимима осветљења за руковање различитим површинама паковања. Црном ИЦ телу можда треба јак контраст. Рефлектујућем металном паковању ће можда бити потребно мекше осветљење да би се избегло одсјај. Прозирни или полупровидни пакет може збунити детекцију ивица јер камера може видети унутрашње рефлексије уместо чистог обриса. Чак и мала промена угла или интензитета може утицати на перформансе препознавања.
Када квалитет слике опадне, систем може погрешно прочитати центар, не успети да открије ознаку поларитета или одбаци добру компоненту јер је ивица нејасна. У ужурбаној фабрици, ово се често појављује као повремени неуспех у препознавању, што је теже решити од сталног аларма.
Инжењери би прво требало да прегледају стварну слику, а не само текст аларма. Слика треба да приказује јасан обрис, стабилан контраст и видљиву ознаку поларитета ако је потребна. Ако је слика мутна или нестабилна, проверите извор светлости, чистоћу сочива, стање рефлектора, угао камере и режим осветљења у библиотеци пакета.
Такође помаже да се упореди слика под истом компонентом, истом млазницом и истим положајем фидера. Ако се слика промени само на једној страни плоче или на једној глави машине, проблем може бити механички, а не оптички. Поправке осветљења су корисне само када је слика прави основни узрок, а не када се компонента креће или је лоше одабрана.
Веома велики број случајева грешака у препознавању компонентне камере је узрокован грешкама библиотеке пакета. Камера можда ради исправно, али машина упоређује слику са погрешним подацима о пакету. Ово се често дешава након што се копирана библиотека поново користи за нови део који изгледа слично, али није идентичан.
Дефиниција пакета треба да одговара величини тела, центру подизања, висини, ознаци поларитета, броју електрода, облику обриса и методу препознавања. Ако је било која од ових вредности погрешна, машина може израчунати погрешан центар или одбацити део као неважећи. Ово је посебно уобичајено за мало паковање, асиметрично тело, поларизовану компоненту и паковање са суптилним површинским ознакама.
Један копирани унос може створити понављану грешку у препознавању СМТ вида на више послова ако га тим користи као пречицу. Камера не зна намеру оператера. Оно зна само податке које је дало. Зато је дисциплина библиотеке пакета важна колико и одржавање машина.
Инжењери би требало да упореде стварну компоненту са записом пакета ред по ред. Требало би проверити слику пакета, смер поларитета, величину тела, центар за препознавање и прихватљив угао ротације. Ако је библиотека клонирана из сличног дела, најсигурнији приступ је да се то верификује прегледом првог чланка и контролисаним пробним радом пре пуне производње.
У фабрикама које су осетљиве на квалитет, библиотечки стандард треба третирати као део система контроле процеса, а не као једнократну датотеку за подешавање. ИЦТ помаже произвођачима са СМТ решењима на једном месту, укључујући подршку за процесе, усклађивање опреме и подешавање линије, тако да контрола пакета, контрола фидера и логика препознавања могу да раде заједно уместо да се њима рукује одвојено.

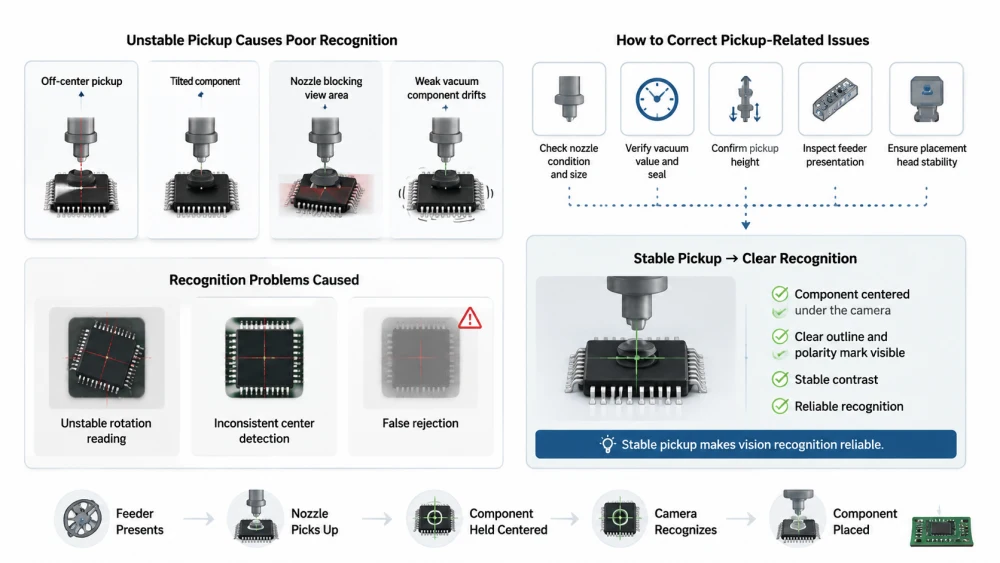

Препознавање вида често не успе јер компонента није правилно центрирана када је камера провери. Ако је део нагнут, померен или делимично сакривен млазницом, слика може постати двосмислена чак и ако је сама камера здрава. Због тога решавање проблема са СМТ машинским видом мора укључивати ланац подизача, а не само камеру.
Млазница треба да држи компоненту у очекиваној средишњој тачки. Ако је пикап ван центра, део се може лагано ротирати током путовања. Ако је врх млазнице истрошен, блокиран или погрешне величине, део може да лежи неравномерно и да заклони област за гледање. Слаб вакуум такође може дозволити да се компонента помери довољно да збуни препознавање.
Ови проблеми се често показују као нестабилно очитавање ротације, неконзистентно откривање центра или опетовано лажно одбијање на истом пакету. Можда се чини да машина има проблем са камером, али прави узрок је нестабилна геометрија подизача.
Инжењери треба да прегледају стање млазнице, величину млазнице, вредност вакуума, висину подизача, презентацију улагача и стабилност главе за постављање. Ако исти проблем са препознавањем прати једну млазницу или једну главу машине, то је јак знак да је проблем механички. Чишћење млазнице, провера заптивке и потврђивање путање вакуума могу решити многе понављајуће аларме вида.
Компоненту треба центрирати испод камере на поновљив начин пре него што започне препознавање слике. Када подизач постане стабилан, камера може поузданије да ради свој посао. Ово је један од разлога зашто би решавање проблема са видом требало да буде повезано са одржавањем фидера и млазница, а не изоловано од њих.
За шири увид у то како се повезују симптоми подизања, фидера, млазнице и вида, произвођачи се могу обратити овом СМТ водичу за решавање проблема за одабир и постављање.
Неке грешке у препознавању СМТ вида се не односе на то да ли машина види део, већ да ли правилно разуме део. Компонента може бити видљива, али систем може и даље да је одбије јер је угао погрешан, ознака поларитета је нејасна или облик не одговара очекиваној библиотеци.
Грешке у ротацији се дешавају када је компонента изабрана под незнатно другачијим углом од очекиваног. Грешке у поларитету се дешавају када машина не може правилно да идентификује ознаку, причврсти један смер или асиметричну оријентацију тела. Грешке у препознавању облика се дешавају када је обрис преслаб, превише рефлектујући или превише сличан другом пакету.
Ови проблеми су посебно уобичајени за ЛЕД, диоде, конекторе, КФН, ИЦ и друге поларизоване пакете. Мала ознака коју човек лако види може и даље бити тешка за камеру ако је режим осветљења или праг слике погрешан.
Библиотека пакета треба да садржи исправан смер поларитета и толеранцију ротације. Провера првог чланка треба да потврди да машина чита исту оријентацију коју процес очекује. Ако је слика камере добра, али систем и даље одбија исправне делове, праг препознавања може бити престрог или дефиниција пакета може бити погрешна.
Оператери не би требало да решавају проблеме оријентације лабавећи сваку толеранцију. То може смањити аларме на неко време, али може дозволити да стварни дефекти прођу кроз њих. Боље решење је да се побољша квалитет слике, подаци о пакету и поновљивост преузимања, тако да камера препозна прави део из правог разлога.

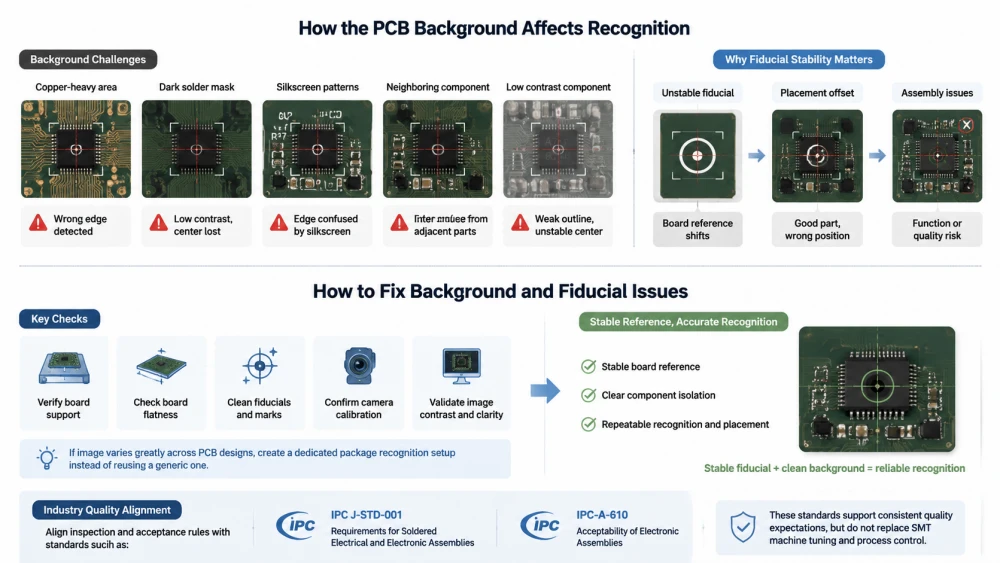

Визија се не дешава у вакууму. Позадина око компоненте је такође важна. Ако је површина ПЦБ-а превише сјајна, превише тамна, превише шарена или сувише блиска у боји компоненти, камера може имати проблема да изолује део од плоче. Фидуциали, боја маске за лемљење и локалне рефлексије такође могу утицати на слику.
Неке плоче стварају јак контраст, док друге стварају визуелни шум. Области које су тешке за бакар, тамна маска за лемљење, узорци ситотиска и суседне компоненте могу учинити слику мање стабилном. Ово постаје уочљивије када је сама компонента мала или ниског контраста. Камера тада може открити погрешну ивицу или изгубити средишњу тачку.
Фидуцијално препознавање такође може утицати на тачност постављања низводно. Ако је референца плоче нестабилна, машина може поставити делове који добро изгледају у погрешан положај. Зато референтни квалитет плоче и квалитет визије компоненти треба да се прегледају заједно.
Инжењери треба да провере подршку плоче, равност плоче, фидуциалну чистоћу и калибрацију камере. Ако се визуелна слика драматично промени од једног дизајна ПЦБ-а до другог, библиотеци пакета ће можда бити потребно засебно подешавање за препознавање уместо поновно коришћено генеричко. Јасна и поновљива референца плоче помаже систему за препознавање да правилно изолује компоненту.
За шири језик контроле квалитета, неке фабрике усклађују своја правила инспекције и прихватања са стандардима као што су ИПЦ Ј-СТД-001 и ИПЦ-А-610. Ти стандарди не замењују подешавање СМТ машина, али помажу да се дефинишу конзистентна очекивања квалитета у целој линији.
Најбржи начин да се реши грешка у препознавању вида СМТ је одвајање проблема са камером од проблема са процесом. Стабилан метод спречава насумичне промене и помаже тиму да брже пронађе прави узрок.
Ако исти неуспех у препознавању прати једну компоненту, прво треба проверити библиотеку пакета и осветљење. Ако следи један слот улагача, вероватно су узроци презентација улагача и положај подизања. Ако прати једну млазницу, треба проверити хабање млазнице, центрирање и вакуум. Ако се појављује само на једној глави машине, потребно је проверити камеру, механичко поравнање и стање главе.
Овај метод праћења квара је један од најпоузданијих облика решавања проблема са СМТ машинским видом јер претвара нејасан аларм у образац који се понавља. Када је образац видљив, корекција постаје много циљанија.
Проверите стварну слику камере, а не само код аларма.
Упоредите компоненту са библиотеком пакета.
Проверите режим осветљења, осветљеност и контраст.
Проверите истрошеност млазнице, вредност вакуума и центрирање подизача.
Проверите презентацију фидера и стабилност џепа траке.
Потврдите подршку плоче, поуздани квалитет и контраст ПЦБ-а.
Прегледајте да ли проблем прати један део, један утор, једну млазницу или једну главу машине.
Када се ове провере раде сваки пут истим редоследом, тимови троше мање времена на нагађање, а више на отклањање правог узрока.

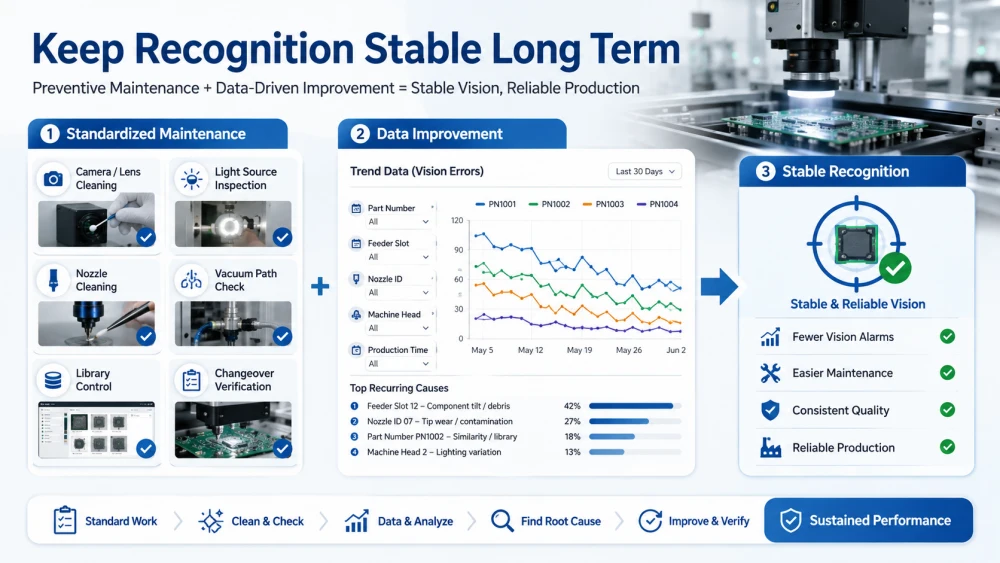

Када се поправе грешке у виду, следећи корак је да спречите да се врате. Стабилно препознавање зависи од стандардног подешавања, рутинског чишћења, исправне контроле библиотеке и редовне верификације при промени.
Чишћење сочива камере, провера извора светлости, чишћење млазница и провере путање вакуума треба да буду део планираног одржавања. Ове задатке је лако одложити јер машина и даље може да ради, али мала количина померања може касније да створи поновљене аларме за вид. Превентивно одржавање је обично јефтиније од поновљених прекида линије.
Ако фабрика користи много типова пакета, стандард за препознавање треба да буде јасно написан. Оператери треба да знају за које делове је потребно посебно осветљење, за које паковање је потребна строжија контрола поларитета, а за које млазнице је потребно чешће чишћење.
Грешке у виду треба да се евидентирају према броју дела, утору за довод, ИД-у млазнице, глави машине и времену производње. Подаци о тренду могу открити да ли исти пакет и даље не успева или се проблем јавља тек након промене. Ово олакшава одлучивање да ли су решење подаци, хардвер или пракса оператера.
Када фабрика третира препознавање вида као контролисан процес уместо мистериозног аларма, читава линија постаје лакша за одржавање. То је права вредност дисциплинованог СМТ решавања проблема са машинским видом.
Грешка у препознавању вида СМТ обично је узрокована комбинацијом осветљења, података о пакету, положаја подизања и контраста плоче.
Грешка у препознавању компоненте камере је често проблем процеса, а не само хардверски проблем камере.
Стабилно препознавање зависи од тачних библиотека пакета, чисте оптике, правилног центрирања млазница и поновљиве презентације улагача.
Позадина плоче, фидуциали и контраст ПЦБ-а могу утицати на стабилност камере једнако као и сама компонента.
Најбољи метод за решавање проблема са СМТ машинским видом је праћење квара по делу, додавачу, млазници или глави машине.
Дугорочна стабилност долази од превентивног одржавања, стандардног подешавања и редовне верификације првог чланка.
Када фабрика третира грешке вида као део потпуног ланца преузимања и постављања, препознавање постаје лакше контролисати и много је мање вероватно да ће се поновити. Резултат је боља тачност постављања, мање лажних одбијања и већа стабилност производње.
Најчешћи узроци су лоше осветљење, погрешни подаци библиотеке пакета, нестабилна позиција подизача, проблеми са млазницама и слаб контраст између компоненте и плоче. У многим случајевима камера ради исправно, али се од система тражи да прочита слику која није довољно чиста. Најбржи начин да то решите је да прегледате стварну слику и упоредите је са записом пакета и условима преузимања.
Најбољи начин је да побољшате квалитет слике пре промене толеранције. То значи проверу режима осветљења, чистоће сочива, тачности библиотеке пакета, центрирања млазница и стабилности фидера. Ако је слика јасна, али систем и даље не ради, можда ће бити потребно прегледати поставке библиотеке или прага. Ако је слика нестабилна, прво треба исправити хардвер или процес преузимања.
Може бити и једно и друго, али често је проблем процеса који се појављује као аларм камере. Осветљење, истрошеност млазница, положај подизача, контраст плоче и подаци библиотеке утичу на препознавање. Добар метод за решавање проблема проверава камеру, део, фидер и плочу заједно уместо да претпоставља да је камера неисправна. То штеди време и избегава замену здравог хардвера.
Само са опрезом. Проширивање толеранције може смањити аларме, али такође може дозволити да погрешна оријентација или лоше подизање прођу у производњу. Сигурнији приступ је да се прво побољша осветљење, дефиниција пакета и поновљивост преузимања. Промене толеранције треба користити само након што су слика и понашање делова довољно стабилни да их подрже.
Подршка за процесе је корисна када се исти проблем са препознавањем стално враћа након провера камере, осветљења, фидера, млазнице и библиотеке. Такође је драгоцен током постављања нових производа, производње велике мешавине или када скупе компоненте стварају поновљени отпад. Потпуни добављач СМТ решења може да прегледа линију као један систем уместо да третира сваки аларм посебно.
