ЈМ50
JUKI
| Количина: | |
|---|---|

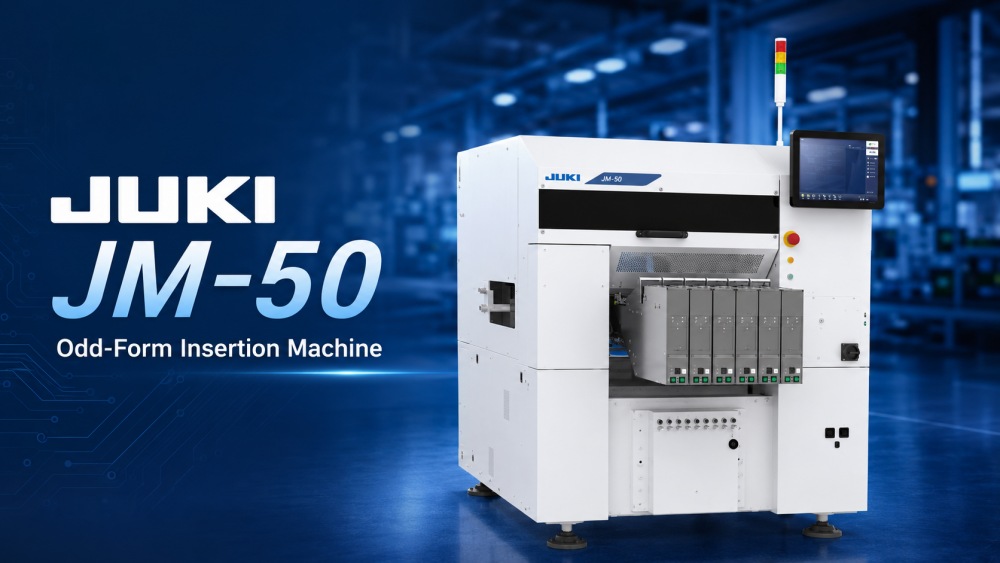

ЈУКИ ЈМ-50 је опрема за уметање необичне форме дизајнирана за поуздано аутоматско уметање у ДИП и ТХТ производне линије. Погодан је за фабрике које производе многе врсте производа у малим или средњим серијама. Машина подржава различите делове необичне форме, укључујући радијалне компоненте, аксијалне компоненте, лабаве делове, делове штапа, делове лежишта и специјалне компоненте. Са флексибилним опцијама додавача, 3Д центрирањем вида, подршком за мини стезну млазницу и опцијама убода за корекцију електроде, ЈМ-50 помаже да се смањи рад ручног уметања и побољша конзистентност процеса. Подржава компоненте величине од 0603 до □50 мм, максималну висину компоненте од 30 мм и тежину ПЦБ-а до 2 кг.
| Карактеристике производа

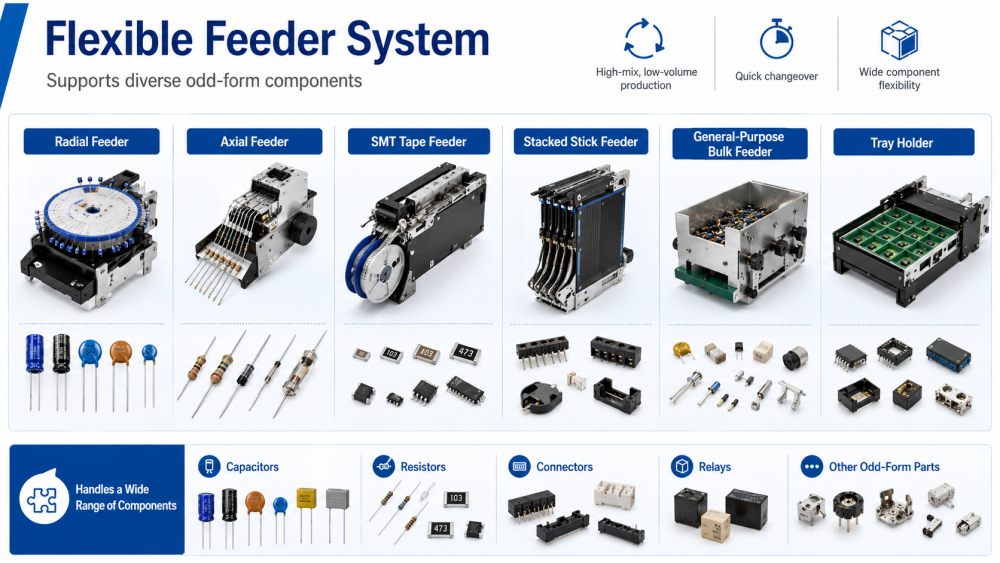

ЈУКИ ЈМ-50 користи флексибилни систем за довод да подржи различите компоненте чудног облика у једној производној платформи. Може да ради са радијалним улагачима, аксијалним улагачима, наслаганим додавачима штапића, хранилицама опште намене, држачима лежишта и СМТ улагачима траке. Ово га чини практичним за купце који морају да уметну многе врсте делова без промене целог начина производње. Дизајн улагача је користан за производњу велике мешавине мале количине, где је честа промена производа уобичајена. Као машина за уметање компоненти необичног облика, ЈМ-50 помаже у смањењу ручног рада, скраћује време промене и даје производним тимовима више слободе при руковању различитим пакетима компоненти.

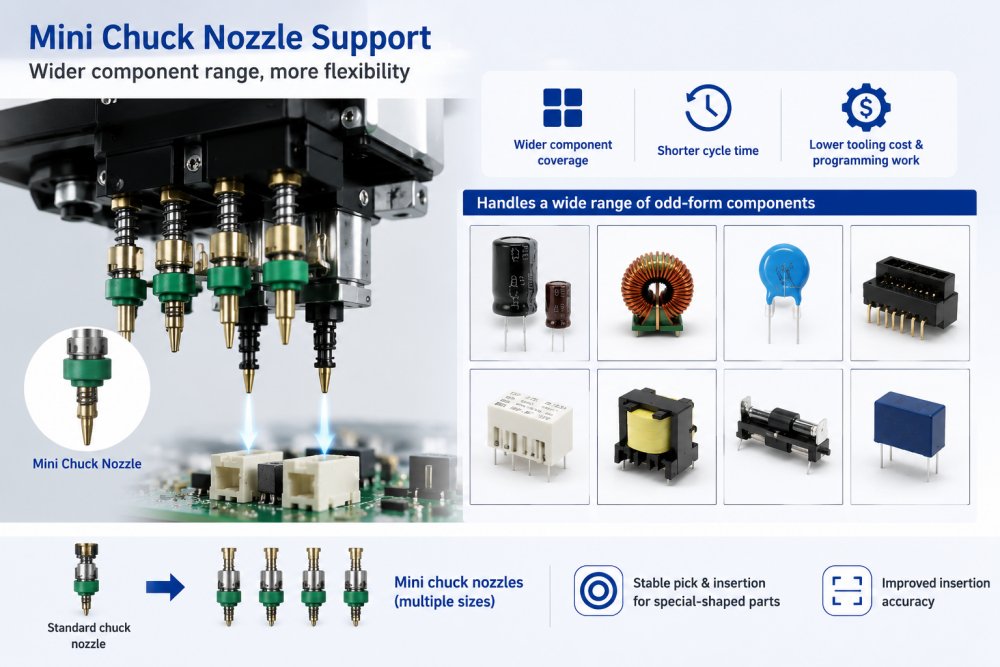

Једна важна предност ЈМ-50 је нови дизајн мини млазнице. Подржава шири спектар компоненти и помаже у смањењу времена циклуса, трошкова алата и рада на програмирању. За уметање у необичном облику, неке компоненте је тешко изабрати стандардним алатима јер њихов облик тела, положај електроде или величина паковања нису регуларни. Мини млазница за стезну главу даје машини већу флексибилност при руковању специјалним деловима. За фабрике које траже ДИП аутоматизовану опрему за уметање компоненти чудног облика, ова функција помаже у побољшању покривености компонентама и подржава стабилније аутоматско уметање у стварној производњи.

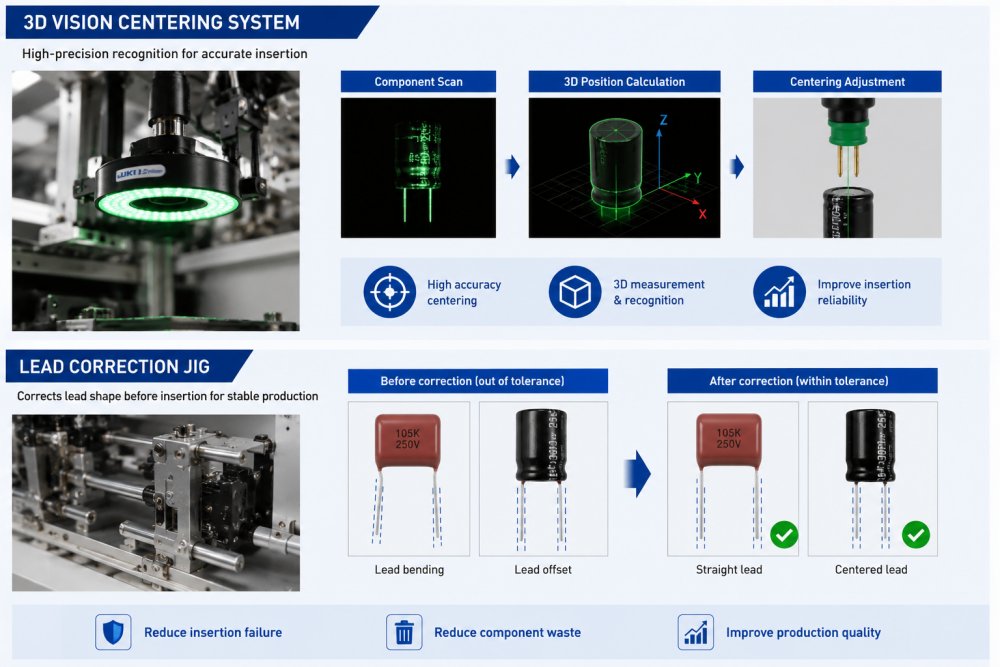

ЈМ-50 може бити опремљен 3Д системом за центрирање вида и држачем за корекцију електроде. Висион систем помаже да се провери положај компоненте пре уметања, док алатка за корекцију електроде помаже у исправљању електрода које можда нису унутар толеранције. Ово је важно јер савијени или неуједначени проводници могу узроковати неуспешно уметање, оштећене компоненте или лош ток производње. Побољшавајући препознавање делова и стање електроде пре уметања, машина помаже у смањењу отпада и побољшава поузданост уметања. Као систем за уметање компоненти необичног облика, ЈМ-50 је погодан за купце којима је потребна боља контрола над квалитетом постављања ТХТ компоненти.
| Спецификација
| Модел | ЈМ-100 | ЈМ-50 | ЈМ-20 | |
| Величина плоче | 1 пут грудвање | 410*360мм | 410*360мм | 410*360мм |
| 2 пута згрудавање | 800*360мм | 800*360мм | 800*360мм | |
| Висина компоненте | мак.30мм | мак.50мм | ||
| Величина компоненте | 0603-50ММ | |||
| Брзина постављања | 16,000 ЦПХ | 9,000 ЦПХ | 1,550 ЦПХ | |
| Глава | 8 | 4 | 6 | |
| Димензије машине (Ш×Д×В) | 1500*1500*1450мм | 1454*1505*1450мм | 1500*1657*1600мм | |
| Маса (приближно) | 1300кг | 1300кг | 1760кг | |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Листа опреме ДИП линије

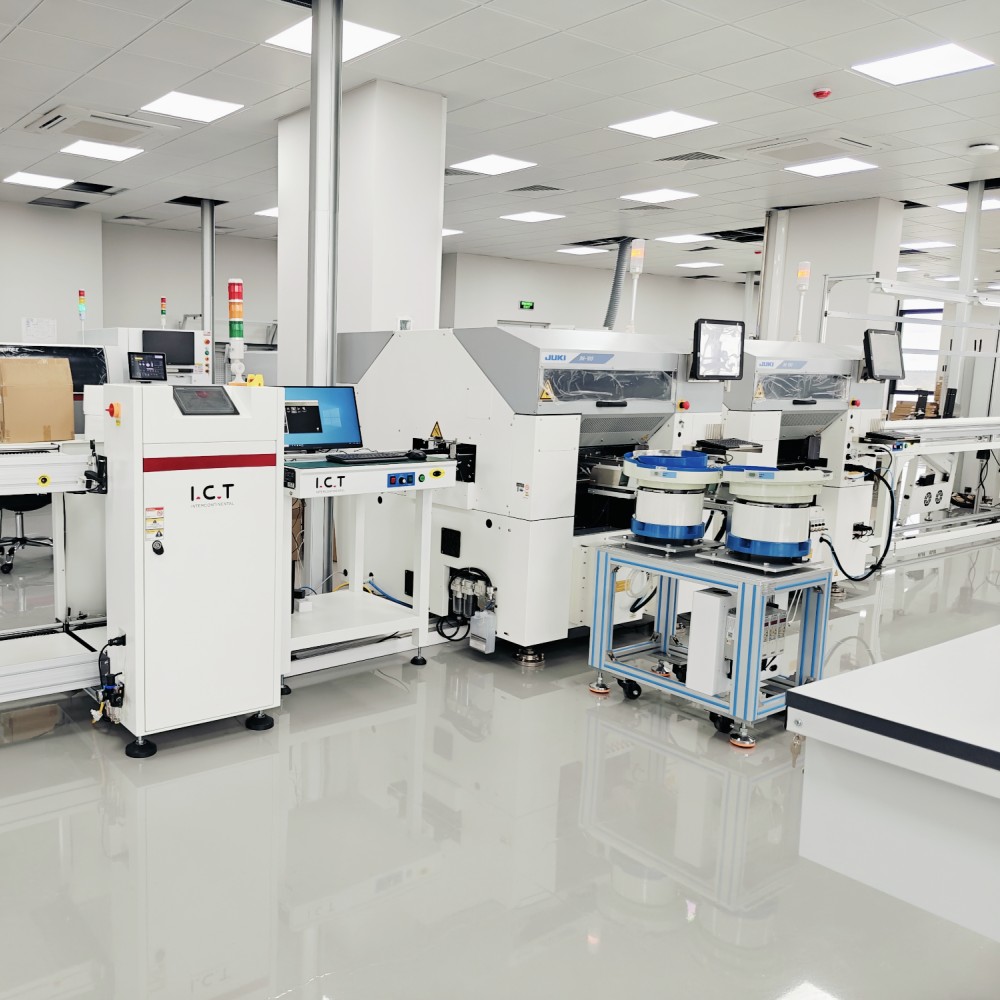

ИЦТ може интегрисати ЈУКИ ЈМ-50 у комплетну ДИП производну линију на основу величине ПЦБ-а Купца, листе компоненти, циљаног капацитета и фабричког распореда. Повезани производи укључују линије за ручно уметање, аутоматске машине за уметање, машине за уметање непарних облика, машине за лемљење на таласе, машине за селективно лемљење, ДИП АОИ, роботе за лемљење, ПЦБ транспортере, утовариваче, истовариваче и станице за поправку. У типичној ДИП линији, ЈМ-50 се користи за аутоматизацију компоненти које су споре, нестабилне или скупе за ручно уметање. Након уметања, ПЦБ-ови могу да пређу на таласно лемљење, хлађење, АОИ инспекцију, ручну поправку, функционално тестирање и завршну монтажу. ИЦТ помаже купцима да планирају цео процес уместо да продају само једну машину.
| Назив производа | Намена у ДИП линији |
|---|---|
| ПЦБ СМТ линија | Фул-ауто СМТ монтажна линија кључ у руке |
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Проверава унутрашњи квалитет лема и скривене недостатке у ТХТ компонентама. | |
| Линија монтаже на каишеву | Неометано транспортује ПЦБ-е кроз ДИП линију за ефикасну монтажу и инспекцију. |
| Видео о успеху купаца
ИЦТ је подржао купца у Узбекистану да изгради велику фабрику за производњу електронике за компјутерске матичне плоче, ССД производе и производе који се односе на меморију. Пројекат је укључивао и СМТ и ДИП производне линије. СМТ линија је користила штампање шаблона, постављање СМТ, лемљење рефлов, СПИ, АОИ и системе за руковање ПЦБ-ом. ДИП линија је укључивала линију за ручно уметање, ЈУКИ машину за уметање необичног облика, машину за лемљење на таласе и транспортне системе. ИЦТ инжењери су помогли у раном планирању, повезивању линије, инсталацији, отклањању грешака, тестирању производње и обуци оператера. Након тестирања, Купац је дао позитивне повратне информације о одговору ИЦТ услуге, квалитету машина, заштити амбалаже и техничкој подршци током фазе покретања производње.
| Свеобухватна сервисна подршка
ИЦТ подржава купце од планирања пројекта до стварне производње. Пре испоруке, наш тим проверава конфигурацију машине, план довода, смер протока ПЦБ-а, линијску везу, довод ваздуха, електричне захтеве и стање паковања. Током подршке на лицу места, ИЦТ инжењери помажу у повезивању опреме за уметање одд форме са узводним и низводним машинама, укључујући линије за ручно уметање, транспортере, машине за лемљење таласом, АОИ и станице за поправку. Обука обухвата рад машине, инсталацију фидера, замену компоненти, припрему програма, проверу вида, тестирање уметања, свакодневно одржавање и основно решавање проблема. За купце који по први пут користе аутоматско уметање непарног облика, ова подршка помаже оператерима да брже разумеју процес и смање грешке при подешавању које се могу избећи.
| Шта кажу клијенти
Купци често хвале ИЦТ инжењере за јасну обуку, комуникацију са пацијентима и брзо решавање проблема током инсталације у иностранству. Они такође дају добре повратне информације о практичном распореду ДИП линије, стабилном раду машине и брзом одговору када се појаве питања о производњи. За машине као што је ЈМ-50, правилно подешавање фидера и тестирање компоненти су веома важни, тако да купци цене практичну подршку искусних инжењера. ИЦТ такође користи јаку извозну амбалажу за заштиту опреме током транспорта на велике удаљености. Ово купцима даје више самопоуздања када започну нову линију за аутоматизацију ТХТ или надограде са ручног уметања на аутоматизовану производњу.
| Сертификати и стандарди
ИЦТ се фокусира на контролу квалитета за комплетне СМТ и ДИП пројекте. Наша компанија ради са опремом и системима подржаним ЦЕ, РоХС, ИСО9001, патентима и другим сродним документима о квалитету. За машину за уметање ПТХ одд Форм, контрола квалитета се не односи само на тело машине. Такође укључује стабилност фидера, подизање компоненти, центрирање вида, стање електроде, тачност уметања, линијску везу, електричну безбедност и тестирање производње. Пре испоруке, машине и пратећа опрема за линију пролазе кроз проверу, тестирање и потврду паковања. ИЦТ обраћа пажњу на стварне производне перформансе јер стабилно уметање директно утиче на квалитет лемљења и поузданост финалног производа.
| О ИЦТ компанији и фабрици
ИЦТ је професионални СМТ и ДИП добављач решења са сопственим тимовима за истраживање и развој, производњу, инжењеринг, продају и сервис. Компанија је брзо расла током година и опслуживала је многе купце у различитим земљама и индустријама. ИЦТ се фокусира на комплетна фабричка решења, укључујући СМТ линије, ДИП линије, линије за премазивање, машине за аутоматизацију, системе за инспекцију и планирање фабрике. У нашој фабрици, машине прате строгу проверу пре отпреме, укључујући механичку инспекцију, електрично тестирање, тестирање функције и преглед паковања. Са глобалним пројектним искуством и снажном техничком подршком, ИЦТ помаже клијентима да изграде производне линије електронике од раног планирања до стабилне производње.
