ИЦТ-В5000Х |3Д АОИ оптичка машина за инспекцију за ПЦБ

Учешће у:

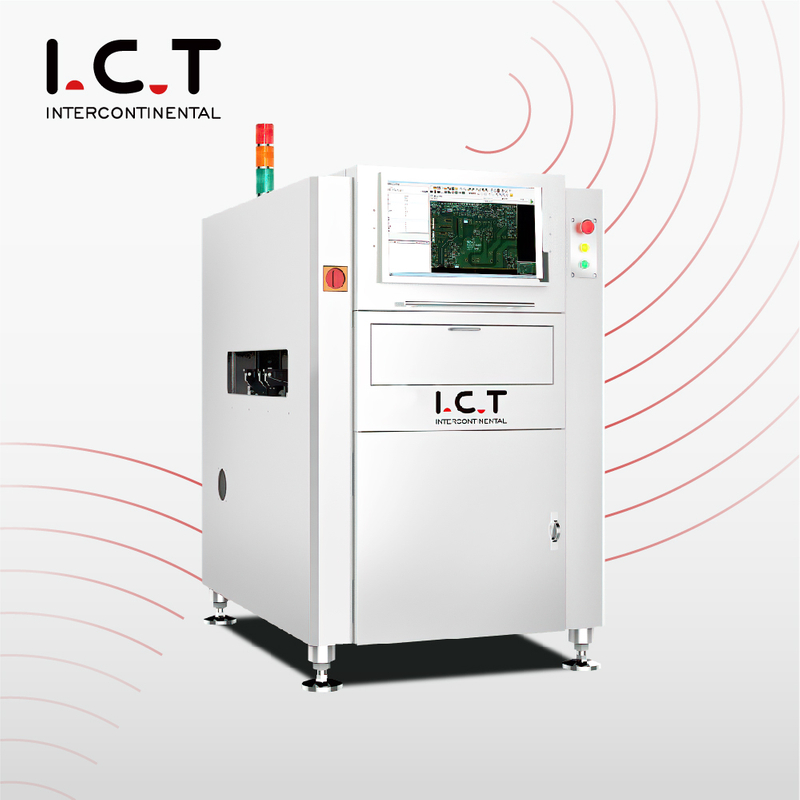

I.C.T-В5000Х |3Д АOI оптичка машина за инспекцију за PCB

Д АOI машина за оптичку инспекцију за PCB
Купите га са својим поузданим партнером!I.C.T доноси 26 година искуства у SMT индустрији.
Најважније: Доступна инсталација и обука на лицу места, 24/7 корисничка служба.Високо обучени стручњаци. Pрецизни и економични.Висион вођени DIИ комплет.Lако за састављање.Софтвер отвореног кода.
4. Цео ФОВ Ассист Pоситион

Модел:
I.C.T-В5000Х
Марка:
I.C.T

Статус доступности:

Количина:



Упитајте Додај у корпу

I.C.T-В5000Х |3Д АOI оптичка машина за инспекцију за PCB

Pреглед

Аои Смт Инспецтион

Он Lине АOI В5000Х Увод:

За SMT пре-рефлов, пост-рефлов инлине инспекцију гранитна платформа, значајно побољшава прецизност и стабилност машине Pрограмабилни РГБ+В LED извор осветљења Телецентрично сочиво са константним увећањем и ниским одговором на изобличење на високу компонену

Карактеристике:

1. Функција аутоматског прикупљања и складиштења LОГ, функција упозорења/аларма НГ, даљинско програмирање и отклањање грешака.
2. Способност инспекције: недовољна, кратка, рупа за клизање, игла за покривање лемљења, контаминација, неусклађеност, део који недостаје, искошен, билборд, монтирање на страну, превртање, погрешан део, оштећен, плутајући, поларитет, псеудо лемљење, празан лем, вишак лепка итд.
3. Pерфецт СPЦ прикупља НГ информације ван мреже и аутоматски генерише све врсте производних табела.
4. Функција зрелог контролног центра, јасан софтверски интерфејс.
5. Добра стабилност (ГР&Р<10% @6 Сигма, ЦPК>1,33 (Тачност одступања теста мања од ±0,25 мм.

6. Pомерање камере, фиксиран транспортер током теста.7. Компензација искривљености PCB-а: укупна калибрација компензације марке, компензација оквира положаја компоненте.

Гранитна платформа и оквир

Обезбедити стабилност опреме и доследност дељења програма између машина

Индустријска камера + Телецентрично сочиво

Инспекција лемних спојева високе компоненте није погођена јер нема ефекта сенке у целом видном пољу.

Цео ФОВ Ассист позиција

Висока способност детекције на компонентама које нису изложене (БГА, итд.) или делимично заштићене компоненте

Мацхине Аои

Модел	I.C.T-В5000Х
FOV	15у(3630мм)/10у(2420мм)
Камера	Интелигентна дигитална индустријска камера од 5М пиксела
Lенс	Телецентрично сочиво
Светлост	4 боје прстенасто LED светло, РГБ+В
Инспекцијски предмет	Тест компоненти, тест лемљења
Мини Цомпонент	01005цхип,0.3питцх ИЦ и Специал схапед
Оперативни систем	виндовс 7
Величина PCB-а	5050~510600мм
PCB Тхицкнесс	0,3 ~ 6,0 мм
PCB Варпаге	±3.0мм
PCB Веигхт	Мак: 3Кг
Висина PCB-а	Врх: 25 мм, Дно: 45 мм подесиво
Кс/И возач	АЦ серво драјвер, тачност понављања 0,01 мм
Pлатформа	Гранит
Снага	АЦ220 50/60Хз,5А
Компресован ваздух	0,4 ~ 0,6Мпа
Тежина	750Кг
Димензија	940 * 1360 * 1500 мм (без светла)
