ИЦТ-ЛВ733
I.C.T
Статус доступности: | |
---|---|
Количина: | |
Увод:
Величина ПЦБ-а: 150 * 150 мм-400 * 400 мм
Висина пролаза: горе/доле 30 мм
ИЦТ ЛВ серија Вакуумска рефлов пећница са неупоредивим перформансама грејања и системом контроле температуре испуњава захтеве различитих лемљења процеса, ЛВ серија Вацуум Рефлов Рефлов је врхунски производи за рефлов који су посвећени праћењу потражње тржишта како би побољшали конкурентност купаца. Његов нови концепт дизајна у потпуности задовољава потребе све разноврснијих процеса, а с обзиром на будући правац индустрије, у потпуности погодан за комуникације, аутомобилску електронику, кућне апарате, рачунаре и другу потрошачку електронику производи.
Карактеристике:
1. Контролни систем: ПЦ + Сиеменс ПЛЦ контролни систем, тачна контрола температуре и стабилнија, осигурава стабилност температуре да буде више од 99,99%;
2.Вакумски систем: ПЦБ улази у вакуум јединицу директно из подручја заваривања, покреће вакуумски процес, а вакуумски притисак се смањује на 100мбар-5мбар. Унутрашње поре, шупљине и други гасови изливају из растопљених лемних спојева;
3. Систем топлог ваздуха: првокласни модул за грејање, најбољи дизајн интервала температурне зоне чини оптималну температурну униформност и понављање. Ефикасно коришћење и ефикасност термичке компензације, потребно му је мање од 20 минута од тачности контроле температуре ± 1 ℃ амбијенталне температуре до стабилизације температуре;
4.Софтвер за надгледање: Виндовс интерфејс, традиционални и поједностављени кинески и енглески бесплатни прекидач на мрежи и лозинка оператера управљање, једноставно за руковање. Оперативни записи, мерење и анализе температурне криве, виртуелна симулација, грешка самодијагностика, праћење процеса, аутоматско генерисање и чување контролних докумената процеса, динамички приказ транспорта супстрата;
5. Систем за хлађење: нова зона хлађења, брзо и лако подешавање, лако достићи захтеве хлађења различитих нагиба;
производ:
1. Сензор оптичких влакана осећа ПЦБ плочу како би осигурао тачан ритам производње;
2. Дизајн пнеуматске структуре прекидача вакуумске коморе, добро заптивање вакуумске коморе;
3. Независна вакуум пумпа велике снаге, која обезбеђује минимални степен вакуума од 5мбар;
Вакум пумпа
Вакум пумпа велике снаге, пружа одличну ефикасност вакуума, значајно смањује стопу празнине јастучића за лемљење и побољшава лемљење
резултати;

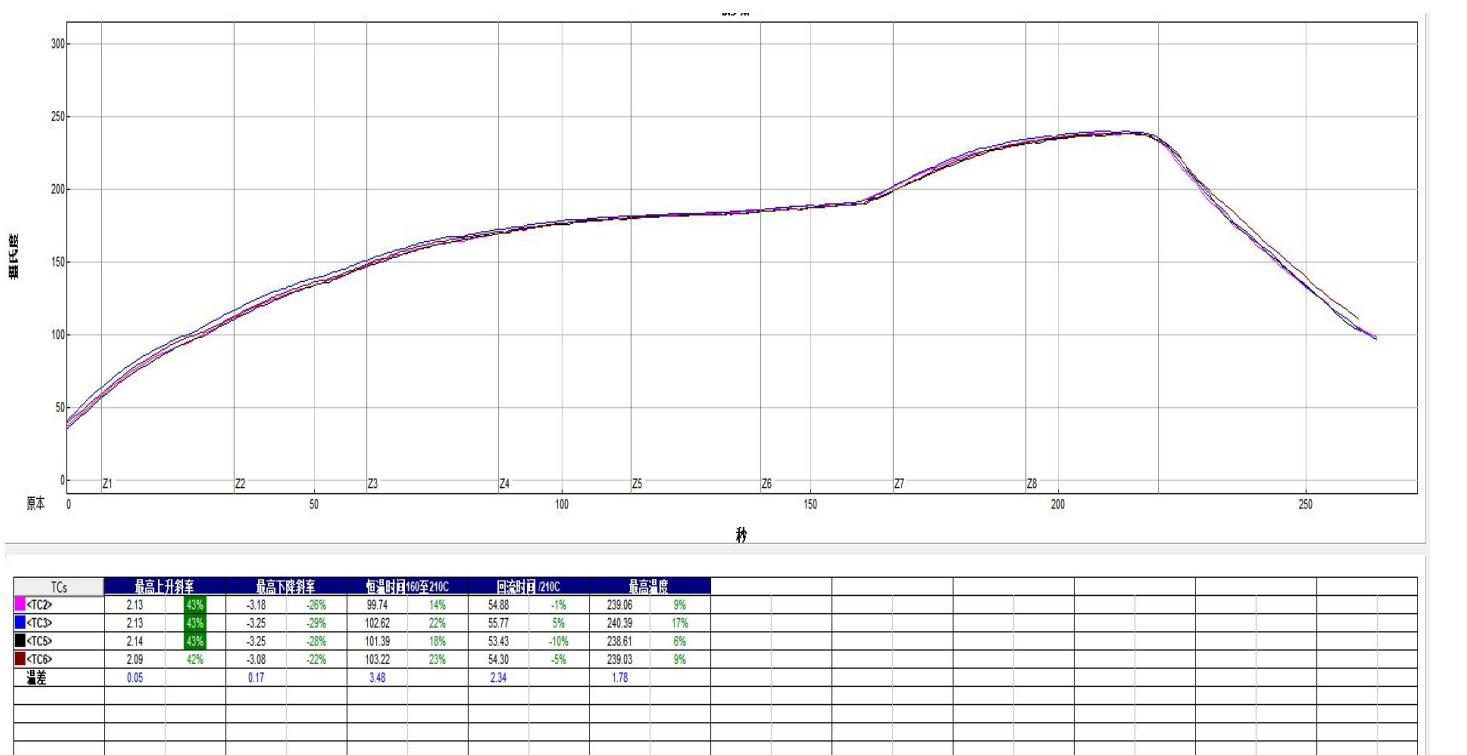

Линеарни профил
Код линеарног профила, компоненте се не загревају корак по корак током лемљења, већ дуж истог линеарног температурног градијента. Линеарни профил може скратити време циклуса и помоћи у смањењу грешака лемљења као што је феномен надгробних споменика.
.

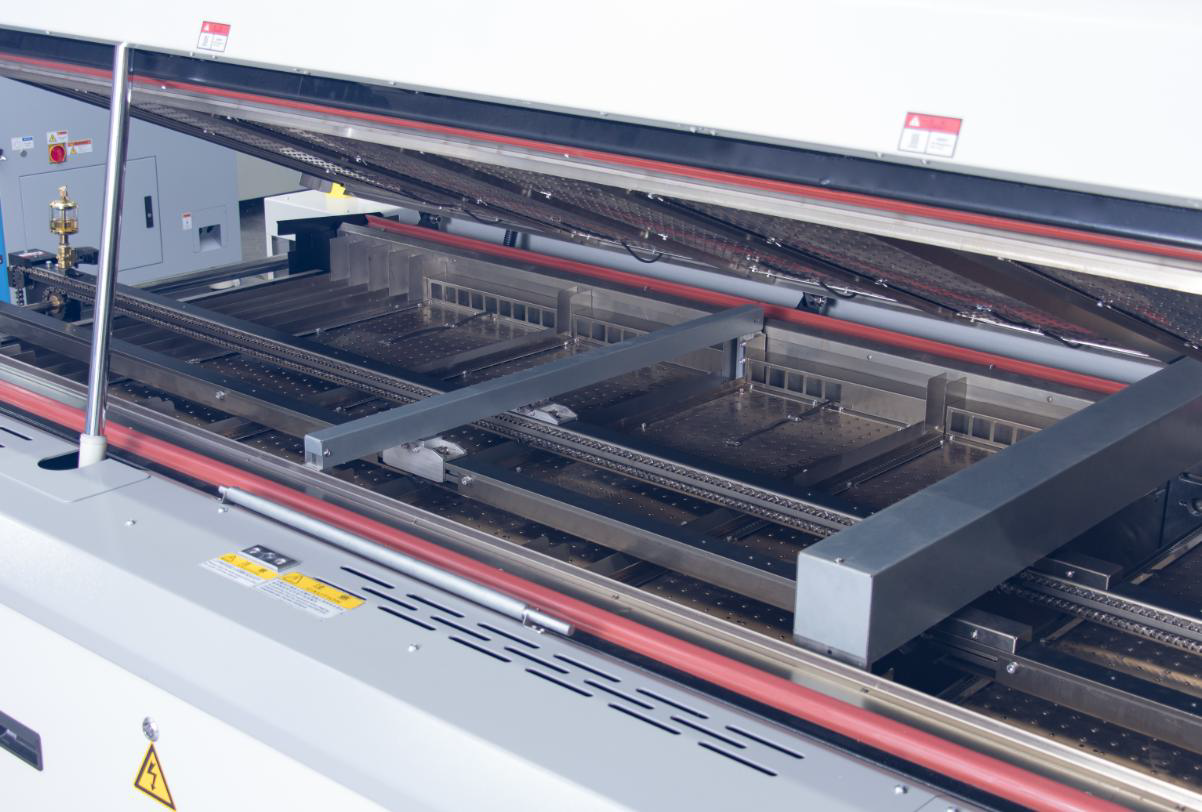

Систем грејања
1. Изолациони памук између зоне предгревања и спољашњег зида пружа најбољи ефекат изолације;
2. Користећи прецизне температурне криве, можемо генерисати тачне и поновљиве температурне криве;

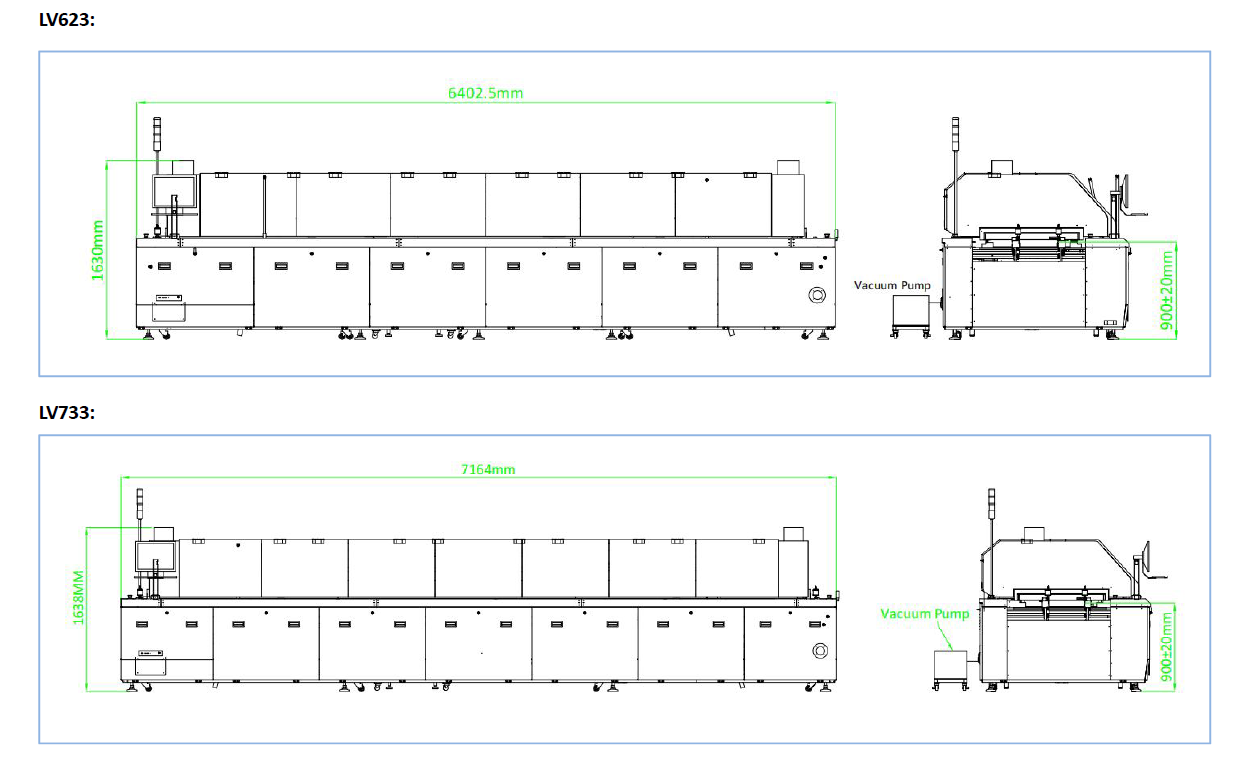

Спецификација:
Вакуумска пећница серије ЛВ | ИЦТ-ЛВ623 | ИЦТ-ЛВ733 |
Dimensions | Л6405*В1695*Х1630 | Л7164*В1695*Х1630 |
Тежина | 3000 кг | 3500 кг |
Број грејне зоне | Врх 8 / Доњи 8 | Горњих 10 / Доње 0 |
Дужина грејне зоне | 3110мм | 3892мм |
Број зона хлађења | Горње 3 / Доње 3 | Горње 3 / Доње 3 |
Захтев за запремину издувних гасова | 11м³/мин*2 | 12м³/мин*2 |
Повер | 3фазни, Н,ПЕ;АЦ380В50/60ХЗ | |
Нормална потрошња енергије | 10КВ | 12КВ |
Режим контроле температуре | ПИД затворена петља наставак+ССР вожња | |
Систем транспортера | ||
Конструкција шина | Тростепени независни | |
Максимална ширина ПЦБ-а | 150*150ММ-400*400ММ | |
Распон ширине шине | 50мм-400мм | |
Висина компоненти | Горе 25 мм/доле 25 мм | |
Транспортер фиксног типа | Причвршћивање предњег краја | |
ПЦБ транспортни правац | Водилица плус ланац | |
Висина транспортера | 900±20мм | |
Систем за хлађење | ||
Метода хлађења | Принудно ваздушно хлађење (вакуумско рефлов лемљење) Хлађење хладњака (вакуумско лемљење азотом) | |
Систем азота | Структуре и цевоводи ограничени азотом, мерила протока азота, расхладни уређаји | |
Како радна ефикасност зависи од подешавања параметара процеса, постигнуте вредности могу да се разликују од вредности које су овде назначене. |
ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
Увод:
Величина ПЦБ-а: 150 * 150 мм-400 * 400 мм
Висина пролаза: горе/доле 30 мм
ИЦТ ЛВ серија Вакуумска рефлов пећница са неупоредивим перформансама грејања и системом контроле температуре испуњава захтеве различитих лемљења процеса, ЛВ серија Вацуум Рефлов Рефлов је врхунски производи за рефлов који су посвећени праћењу потражње тржишта како би побољшали конкурентност купаца. Његов нови концепт дизајна у потпуности задовољава потребе све разноврснијих процеса, а с обзиром на будући правац индустрије, у потпуности погодан за комуникације, аутомобилску електронику, кућне апарате, рачунаре и другу потрошачку електронику производи.
Карактеристике:
1. Контролни систем: ПЦ + Сиеменс ПЛЦ контролни систем, тачна контрола температуре и стабилнија, осигурава стабилност температуре да буде више од 99,99%;
2.Вакумски систем: ПЦБ улази у вакуум јединицу директно из подручја заваривања, покреће вакуумски процес, а вакуумски притисак се смањује на 100мбар-5мбар. Унутрашње поре, шупљине и други гасови изливају из растопљених лемних спојева;
3. Систем топлог ваздуха: првокласни модул за грејање, најбољи дизајн интервала температурне зоне чини оптималну температурну униформност и понављање. Ефикасно коришћење и ефикасност термичке компензације, потребно му је мање од 20 минута од тачности контроле температуре ± 1 ℃ амбијенталне температуре до стабилизације температуре;
4.Софтвер за надгледање: Виндовс интерфејс, традиционални и поједностављени кинески и енглески бесплатни прекидач на мрежи и лозинка оператера управљање, једноставно за руковање. Оперативни записи, мерење и анализе температурне криве, виртуелна симулација, грешка самодијагностика, праћење процеса, аутоматско генерисање и чување контролних докумената процеса, динамички приказ транспорта супстрата;
5. Систем за хлађење: нова зона хлађења, брзо и лако подешавање, лако достићи захтеве хлађења различитих нагиба;
производ:
1. Сензор оптичких влакана осећа ПЦБ плочу како би осигурао тачан ритам производње;
2. Дизајн пнеуматске структуре прекидача вакуумске коморе, добро заптивање вакуумске коморе;
3. Независна вакуум пумпа велике снаге, која обезбеђује минимални степен вакуума од 5мбар;
Вакум пумпа
Вакум пумпа велике снаге, пружа одличну ефикасност вакуума, значајно смањује стопу празнине јастучића за лемљење и побољшава лемљење
резултати;
Линеарни профил
Код линеарног профила, компоненте се не загревају корак по корак током лемљења, већ дуж истог линеарног температурног градијента. Линеарни профил може скратити време циклуса и помоћи у смањењу грешака лемљења као што је феномен надгробних споменика.
.
Систем грејања
1. Изолациони памук између зоне предгревања и спољашњег зида пружа најбољи ефекат изолације;
2. Користећи прецизне температурне криве, можемо генерисати тачне и поновљиве температурне криве;
Спецификација:
Вакуумска пећница серије ЛВ | ИЦТ-ЛВ623 | ИЦТ-ЛВ733 |
Dimensions | Л6405*В1695*Х1630 | Л7164*В1695*Х1630 |
Тежина | 3000 кг | 3500 кг |
Број грејне зоне | Врх 8 / Доњи 8 | Горњих 10 / Доње 0 |
Дужина грејне зоне | 3110мм | 3892мм |
Број зона хлађења | Горње 3 / Доње 3 | Горње 3 / Доње 3 |
Захтев за запремину издувних гасова | 11м³/мин*2 | 12м³/мин*2 |
Повер | 3фазни, Н,ПЕ;АЦ380В50/60ХЗ | |
Нормална потрошња енергије | 10КВ | 12КВ |
Режим контроле температуре | ПИД затворена петља наставак+ССР вожња | |
Систем транспортера | ||
Конструкција шина | Тростепени независни | |
Максимална ширина ПЦБ-а | 150*150ММ-400*400ММ | |
Распон ширине шине | 50мм-400мм | |
Висина компоненти | Горе 25 мм/доле 25 мм | |
Транспортер фиксног типа | Причвршћивање предњег краја | |
ПЦБ транспортни правац | Водилица плус ланац | |
Висина транспортера | 900±20мм | |
Систем за хлађење | ||
Метода хлађења | Принудно ваздушно хлађење (вакуумско рефлов лемљење) Хлађење хладњака (вакуумско лемљење азотом) | |
Систем азота | Структуре и цевоводи ограничени азотом, мерила протока азота, расхладни уређаји | |
Како радна ефикасност зависи од подешавања параметара процеса, постигнуте вредности могу да се разликују од вредности које су овде назначене. |
ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
ФАК:
П: Шта је машина за пећницу за вакуум рефлов у СМТ-у?
О: Машина за вакуумску пећницу је специјализована опрема која се користи у технологији површинске монтаже (СМТ) за лемљење електронских компоненти на штампане плоче (ПЦБ). Он ствара контролисано окружење са смањеним нивоом кисеоника како би се спречила оксидација лема током процеса лемљења.
П: Како функционише вакуумска рерна?
О: Вакумска пећница за рефлуксовање ради тако што снижава атмосферски притисак унутар коморе, смањујући ниво кисеоника. Ово спречава оксидацију лема и побољшава квалитет лемних спојева током процеса лемљења повратним током, посебно за осетљиве или критичне компоненте.
П: Које су предности употребе пећи са вакуумским рефлуксом у СМТ-у?
О: Предности употребе пећи за вакуумско рефлуксовање у СМТ-у укључују смањене дефекте лемљења, побољшани квалитет лемних спојева, повећану поузданост за критичне компоненте и могућност ефикасног руковања осетљивим материјалима без олова.
П: Када би требало да размислите о коришћењу машине за рерну са вакуумским рефлуксом?
О: Размислите о коришћењу пећи за вакуумско рефлуксовање када лемите деликатне или осетљиве компоненте, високопоуздане апликације или склопове који захтевају прецизну контролу квалитета лемних спојева. То је вредан алат за постизање врхунских резултата лемљења у захтевним сценаријима производње СМТ.
ФАК:
П: Шта је машина за пећницу за вакуум рефлов у СМТ-у?
О: Машина за вакуумску пећницу је специјализована опрема која се користи у технологији површинске монтаже (СМТ) за лемљење електронских компоненти на штампане плоче (ПЦБ). Он ствара контролисано окружење са смањеним нивоом кисеоника како би се спречила оксидација лема током процеса лемљења.
П: Како функционише вакуумска рерна?
О: Вакумска пећница за рефлуксовање ради тако што снижава атмосферски притисак унутар коморе, смањујући ниво кисеоника. Ово спречава оксидацију лема и побољшава квалитет лемних спојева током процеса лемљења повратним током, посебно за осетљиве или критичне компоненте.
П: Које су предности употребе пећи са вакуумским рефлуксом у СМТ-у?
О: Предности употребе пећи за вакуумско рефлуксовање у СМТ-у укључују смањене дефекте лемљења, побољшани квалитет лемних спојева, повећану поузданост за критичне компоненте и могућност ефикасног руковања осетљивим материјалима без олова.
П: Када би требало да размислите о коришћењу машине за рерну са вакуумским рефлуксом?
О: Размислите о коришћењу пећи за вакуумско рефлуксовање када лемите деликатне или осетљиве компоненте, високопоуздане апликације или склопове који захтевају прецизну контролу квалитета лемних спојева. То је вредан алат за постизање врхунских резултата лемљења у захтевним сценаријима производње СМТ.
