ИЦТ-СС430
I.C.T
Selective PCB Soldering Machine
| Количина: | |
|---|---|
| Офф-лине машина за селективно лемљење
ИЦТ офф-лине селективна ПЦБ машина за лемљење је систем високих перформанси развијен и састављен у Кини за флексибилно вишеталасно лемљење у процесима великог обима. ПЦБ плоча је фиксирана док се спреј и платформа за лемљење померају ради боље прецизности. Н2 систем грејања на мрежи савршено влажи лем и смањује талог од лемљења. Потпуна ПЦ контрола поставља параметре као што су путања кретања, температура лемљења, тип флукса, тип лемљења, температура Н2, итд., уз једноставно чување и понављање за квалитет лемљења ПЦБ-а.
Функција аутоматске калибрације висине таласа проверава након сваког одређеног ПЦБ-а да би задржала стабилну висину таласа. Табела за позиционирање ЦЦД ознака од ливеног алуминијума, лакша тежина са великом брзином кретања. Панасониц серво мотор и линеарна водилица обезбеђују мање буке, стабилно кретање. Немачки млазни вентил ствара мале тачке флукса, садржај чврсте материје флукса мањи од 10%. Завојница електромагнетне пумпе усваја немачки увозни бренд за стабилност и поузданост врха. Лонац за лемљење од Ти, без цурења, са грејачем од ливеног гвожђа споља за робусно, брзо загревање. Ова машина за селективно лемљење ПЦБ-а оптимизује офф-лине процес машине за селективно таласно лемљење.
| Листа опреме ДИП линије
Високофреквентни импулсни ињекциони вентил добија прецизан резултат флукса са малом тачком флукса, садржајем чврстог флукса мањим од 10%. Функција детекције заглављивања млазнице флукса је опциона. Посуда испод млазног вентила хвата остатке флукса ради лакшег одржавања. Млазница постављена на КСИ платформу, тачност понављања и позиционирања може досећи 0,02 мм. Флукс који се налази у резервоару под притиском осигурава стабилан притисак без утицаја количине флукса. Високо прецизни мерач протока притиска који се користи за контролу протока, материјал отпоран на корозију.
Све пнеуматске компоненте направљене од јапанског бренда СМЦ. Мерач протока притиска флукса и проток азота постављени на површину машине за визуелни рад. Спољашњи хуманизовани дизајн је погодан за рад и подешавање. Аутоматска пумпа за екстракцију марке СМЦ је усвојена да обезбеди стабилно снабдевање флуксом. Овај систем у машини за селективно лемљење ПЦБ-а обезбеђује уједначену, поуздану примену флукса у току рада машине за селективно лемљење ПЦБ-а.
Стандардно доње предгревање опремљено у машини, положај подесив. ИР грејач на врху, топли ваздух опционо. Дизајн структура за максимизирање површине предгревања. Свеобухватни памучни дизајн на високим температурама како би се осигурала температурна стабилност. Делови и мотори који генеришу топлоту и топлоту проводе топлоту усвајају врхунске брендове. Дизајн додатака за одржавање, режим одржавања без алата. Ово предгрева штампане плоче равномерно, активирајући флукс и смањујући топлотни удар пре офф-лине процеса машине за селективно таласно лемљење.
Електромагнетна пумпа обезбеђује стабилност и поузданост врха. Температура лемљења, температура Н2, висина таласа, калибрација таласа све се може подесити у софтверу. Лонац за лемљење од Ти, без цурења, са грејачем од ливеног гвожђа споља, робустан и брзо загревање. Н2 систем за грејање на мрежи савршено влажи лемљење и смањује талог од лемљења. Најбоља стабилност прскања лима у индустрији. Визуелни надзор и видео у реалном времену могу се сачувати и пратити 900 сати. Визуелно брзо програмирање за побољшање поузданости и ефикасности програмирања.
КСИЗ платформа састављена од високо прецизног лаганог спортског модула и серво мотора велике брзине. Сви серво мотори опремљени редуктором како би се осигурала стабилност. Запечаћен и заштићен третман против загађења. Омрон магнетни сензор обезбеђује тачније кретање. Стандардно са функцијом аутоматског чишћења млазница, снажно чишћење млазница прахом за чишћење, фреквенција чишћења се може флексибилно подесити. Немачки систем за детекцију ласера СИЦК за висину таласа лемљења. Рационално пројектовање механизма за чишћење и мерење млазница. Ово језгро машине за селективно лемљење ПЦБ-а производи конзистентне, висококвалитетне спојеве.
Специјални профили обезбеђују стабилност и лак приступ. Троделни ваљкасти модул несметано транспортује даске. Бочне и горње стезаљке држе ПЦБА чврсту током флукса, предгревања и лемљења. Дебела шина подржава оптерећење до 20 кг. Рукује различитим величинама ПЦБ-а са 120 мм врхом, 60 мм доњим зазором, дебљином 0,5-6,0 мм. Модул високе прецизности покреће прецизно позиционирање од напред ка назад. Беспрекорно се интегрише за ефикасан офф-лине процес машине за селективно таласно лемљење.
Врхунски ПЛЦ плус модул за управљање магистралом нуди поуздане, скалабилне перформансе. У складу са ЦЕ, Индустри 4.0 подним распоредом. Повећава пропусност преко интегрисане контроле модула за лемљење. Користи врхунске електричне компоненте широм света. Цат-6 каблови убрзавају податке и реакције. Вођено програмирање поједностављује употребу. ЦЦД брзо програмирање аутоматски идентификује типове млазница. Програмирање слика интелигентно исправља координате уз верификацију. Визуелизација у реалном времену, ЦЦД прекидач са једним дугметом. Подршка за више језика: кинески, енглески, јапански, руски. Прати сваки параметар у штампаној машини за селективно лемљење ради контроле квалитета.
Вођено програмирање за једноставне кораке. ЦЦД брзо програмирање са аутоматском идентификацијом млазница. Програмирање слике за паметну корекцију и верификацију координата. Подаци у реалном времену на јасном интерфејсу. Пребацивање са једним дугметом на ЦЦД надзор. Језици укључују кинески, енглески, јапански, руски. МЕС стандарди, ВИФИ, онлајн надоградње, даљински управљач. Гласовни аларми, прилагођена светла. Подаци за лемљење прате сваку тачку. Овај интерфејс у офф-лине процесу машине за селективно таласно лемљење чини рад једноставним.
| Спецификација
Машина за лемљење ван линије селективна таласна таласа | |
Модел | ИЦТ СС430 |
Резервоар за складиштење флукса | 1L |
Подршка за флукс | Аларм флукса, аутоматски |
Млазница за прскање | Немачка Јет вентил (СПОТ АНД ЛИНЕ ПРИПРЕИНГ) 1 |
Величина млазнице за прскање | 130ум (180, 210ум опција) |
Ранге за распршивање | 3 ~ 8 мм |
Брзина прскања | 0 ~ 20мм / с |
Млазница за прскање Померите брзину | 0 ~ 400мм / с |
Прецизност прскања | 0,1 мм |
Притисак за прскање | 0,05 ~ 0,1 МПА |
Режим загревања | ИР грејање |
Подручје загревања | Л500мм*В500мм |
Прецизност лемљења | ± 0,25 мм |
Надгледање лемљења | ЦЦД |
Капацитет лемљења | 12кг |
Максимална величина ПЦБ-а | 500 * 500 мм |
Максимална величина ПЦБ-а | 60мм |
Дебљина ПЦБ-а | 0,5-6,0 мм |
Тежина ПЦБ-а | <20кг |
Оперативни систем | Виндовс10 |
Напајање | 220ВАЦ±10%, 50/60ХЗ |
Димензија | Л1400 * В2580 * Х1722мм |
Тежина | Приближно: 700 кг |

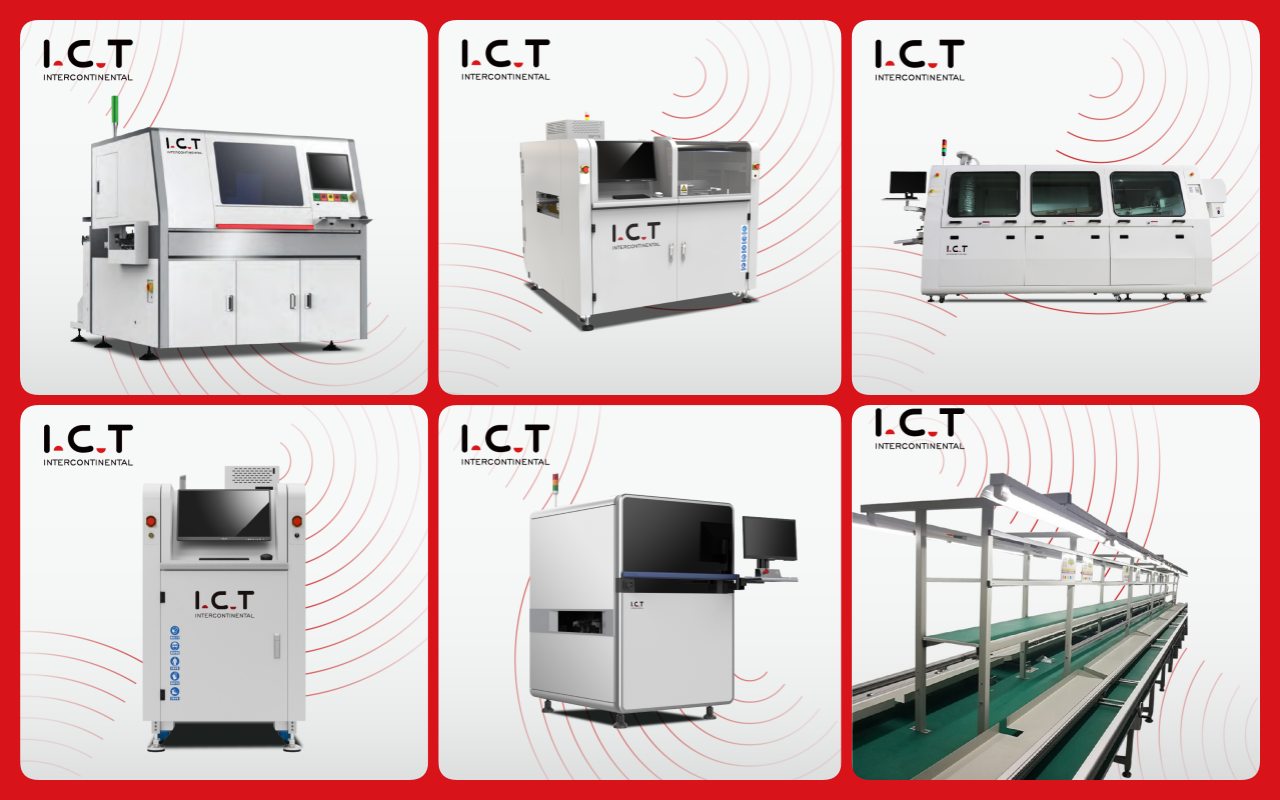

| Листа опреме ДИП линије
Наша ДИП производна линија нуди напредне алате за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована ДИП линија укључује ДИП линију за уметање за прецизно постављање компоненти, пуњач таласа за несметан улазак ПЦБ-а, таласни уређај за уклањање таласа за безбедан излазак и линију за монтажу траке за завршне провере. Ова висококвалитетна ПЦБ ДИП производна линија осигурава стабилан рад, поуздано ТХТ уметање и исплативу монтажу, задовољавајући различите потребе индустрије. Са модуларним дизајном и глобалном подршком од стране ИЦТ-а, повећава продуктивност за задатке кроз рупе.
| Видео о успеху купаца
Наш купац из Вијетнама посетио је ИЦТ фабрику како би прегледао селективну машину за лемљење ПЦБ-а за снабдевање светски познатог бренда камера. Инжењери су демонстрирали тестове прихватања на узорцима ПЦБ-а, показујући спреј флукса, предгревање и прецизан контакт таласа. Обучавали су програмирање на рачунару, подешавање параметара, калибрацију таласа и аутоматско чишћење. Клијенти су посматрали ЦЦД и висококвалитетне спојеве у реалном времену. Практично покривено одржавање и решавање проблема. Посета је обезбедила глатку интеграцију, наглашавајући ИЦТ-ову експертску глобалну подршку у примени машина за селективно лемљење штампаних плоча.
| Професионалне услуге и обука
ИЦТ обезбеђује инсталацију, одржавање, подршку, обуку за безбедно коришћење. 20 инжењера анализира захтеве, планира програме, оптимизује процесе у ПЦБА, ДИП. Операције покривања, прилагођавања. Обука укључује контроле рачунара, следљивост, надоградње. Посете фабрикама као што је Вијетнам нуде практичан рад. Послужите 1600+ купаца у 72 земље уз брзе одговоре. Даљинска помоћ, резервни делови одржавају селективну ефикасност машине за лемљење ПЦБ-а.
| Похвала купаца
Клијенти хвале инжењере за стрпљиву, стручну обуку у посетама и инсталацијама. Они похваљују селективну машину за лемљење ПЦБ-а за прецизан флукс, стабилне таласе, лаку контролу која повећава приносе. Сигурно паковање избегава оштећења. Брзи одговори брзо решавају проблеме. Рецензије примећују већу пролазност, мање прљавштине. Поуздана опрема и подршка граде поверење.
| Индустријски сертификати
ИЦТ поседује ЦЕ, РоХС, ИСО9001, више патената. ЦЕ осигурава сигурност, РоХС еко-материјале, ИСО9001 системе квалитета. Патенти покривају вентиле, пумпе, калибрацију, ласер. Они потврђују безбедну, зелену, иновативну селективну машину за лемљење ПЦБ-а.
| О ИЦТ компанији и фабрици
Интерно истраживање и производња у објекту од 12000м⊃2;. 89 запослених, 20 инжењера, 8 канцеларија омогућавају брзу експанзију. Подршка купцима електронике широм света. Ригорозно тестирање и управљање квалитетом. Комплетно фабричко планирање, опрема, обука, оптимизација за ПЦБА, СМТ, ДИП, премазивање, роботе, монтажу у офф-лине процесу селективног таласног лемљења.
