Лемљење рефлуксом азотом је процес повратног тока који користи азот да смањи кисеоник око штампане плоче док се паста за лемљење топи. Контролисана атмосфера може смањити оксидацију, побољшати влажење и повећати стабилност процеса за захтевне СМТ склопове.
Азот није замена за добро штампање, постављање, профилисање или инспекцију. Најбоље функционише када се третира као део комплетног производног процеса. Овај водич објашњава како функционише рефлукс азота, како одабрати циљ за кисеоник, када је азот користан и како контролисати трошкове рада.
Након штампања пасте за лемљење и постављања компоненти, ПЦБ улази у пећницу за рефлов. Плоча пролази кроз зоне претходног загревања, намакања, преливања и хлађења. Током овог циклуса, паста се топи и формира електричне и механичке везе.

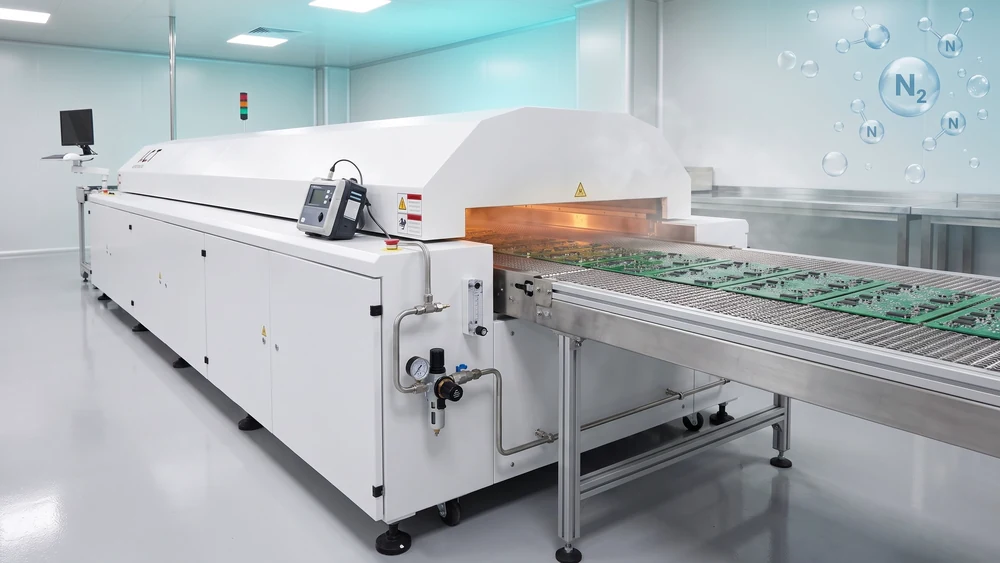

У пећи за рефлукс азота, азот истискује велики део ваздуха унутар процесног тунела. Ово ствара окружење са мало кисеоника око ПЦБ-а и растопљеног лема.
Кисеоник реагује са бакром, завршним деловима компоненти и прахом за лемљење на високој температури. Оксидни слојеви могу успорити ширење лема и учинити влажење мање доследним. Атмосфера са ниским садржајем кисеоника даје флуксу чистију средину у којој се уклањају површински оксиди.
Процес пећи за рефлукс азота укључује заптивање гаса, мерење кисеоника, контролу протока, термичко профилисање и управљање алармом. То је више од додавања линије за довод азота у обичну пећницу.
Азот улази кроз тачке убризгавања или дистрибутивне колекторе. Дизајн пећнице помера гас кроз зоне грејања док издувни систем уклања истиснути ваздух. Добра опрема одржава атмосферу стабилном преко пута.
Локација сензора је важна. Ниско очитавање кисеоника у једном тренутку не доказује да свака зона има исто стање. Заптивке на вратима, отвори транспортера, баланс издувних гасова и оптерећење плоче могу створити локалне разлике.

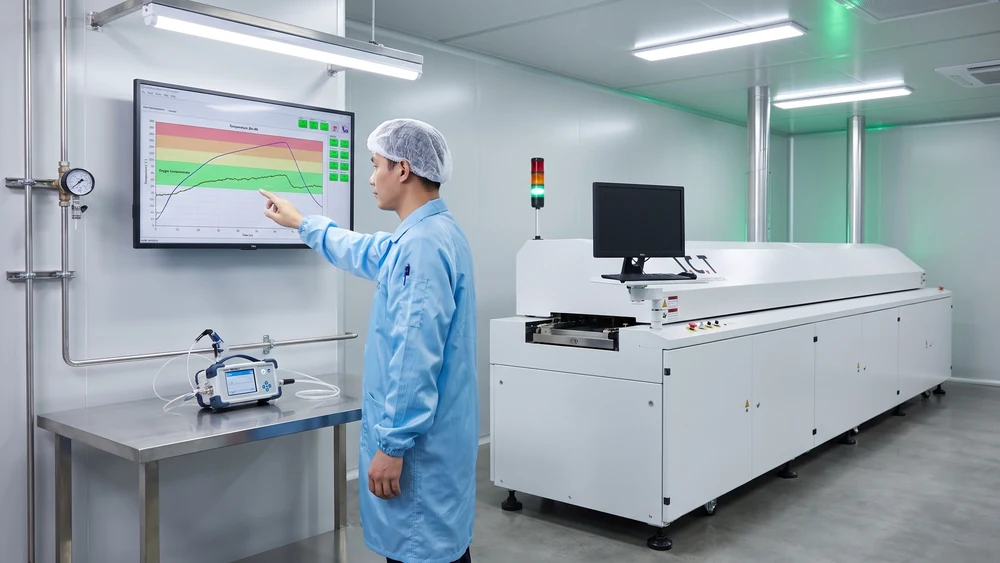

Продукцијски тимови обично дефинишу нормалну мету кисеоника, границу упозорења и границу акције. Тачне вредности зависе од пасте за лемљење, легуре, завршне обраде плоче, густине компоненти и захтева за поузданошћу.
Циљ увек треба да садржи локацију мерења и услове рада. „Испод 1.000 ппм“ је непотпуно ако се не забележе положај сензора и образац учитавања.

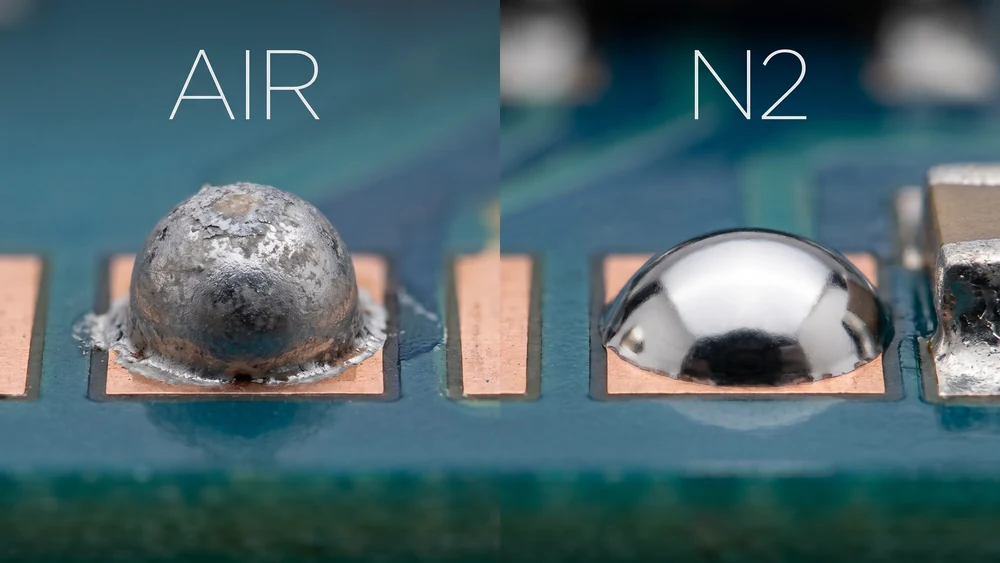

Азот може побољшати ширење лема на оксидованим површинама. Може смањити неквашење, овлаживање, куглице за лемљење и недоследан изглед филета. Предности су обично видљивије када производ већ има уски прозор процеса.
Корисно поређење азота и ваздушне атмосфере треба да укључи принос првог пролаза, цену прераде, понашање пасте, употребу гаса, употребу енергије и захтеве купаца.
Многи стандардни склопови могу успешно да раде у ваздуху. Плоча са издашном геометријом јастучића, стабилном пастом, поузданим термичким профилом и адекватном маржом процеса можда неће добити довољно од азота да би оправдала додатне трошкове.
Покрените контролисано поређење пре него што донесете одлуку. Одржавајте конзистентност ревизије плоче, серије лепљења, шаблона, профила, брзине транспортера и шеме утовара.
Оксидни слојеви повећавају отпор између растопљеног лема и завршетка јастучића или компоненте. Лем се може одвојити од површине, неравномерно се ширити или оставити некомплетан филе.
Сврха контроле оксидације током рефлов је да се смањи изложеност кисеонику док су металне површине и лем врући.
Азот не може да поправи прљаву штампану плочу, недовољну пасту, лоше ослобађање шаблона, погрешно постављање компоненти или нетачан термални профил. Складиштење плоча, руковање пастом, чишћење шаблона и преглед штампе остају неопходни.
Користите азот да побољшате идентификована ограничења везана за атмосферу. Немојте га користити као замену за основну процесну дисциплину.
Почните са препоруком о атмосфери добављача пасте за лемљење. Затим прегледајте завршну обраду плоче, изложени бакар, нагиб компоненти, термичку масу, вршну температуру и време изнад ликвидуса.
Ниво кисеоника у рефлуксу азота треба да се наведе са тачком мерења и условима оптерећења производње.
Покрените основну линију на тренутној поставци кисеоника. Затим тестирајте једну или више нижих мета користећи репрезентативне производне плоче. Прегледајте влажење, премошћавање, пражњење, надгробне споменике, куглице за лемљење, облик филета и принос при првом пролазу.
Изаберите најнижи циљ који производи стабилан и економски разуман процес. Мањи број није аутоматски бољи ако не побољшава квалитет производа.
Добро влажење ствара непрекидну везу између лема, јастучића и завршетка компоненте. Лем се шири преко предвиђене површине јастучића и формира одговарајући филе.
Контролисана атмосфера може подржати влажење лема и квалитет спојева смањењем оксидног оптерећења током течне фазе.
Користите доследне критеријуме инспекције. Комбинујте аутоматизовану оптичку инспекцију са прегледом микроскопом. Користите рендгенски преглед за скривене спојеве и анализу попречног пресека када је поузданост критична.
Прати недостатке по врсти. Азот може да смањи неквашење док има мали утицај на премошћивање везано за штампање. Раздвајање узрока квара доводи до бољих одлука.
Азот постаје привлачнији када производ има фини нагиб, мале пасивне компоненте, изложени бакар, тешке површинске завршне обраде, високотемпературну пасту без олова или захтевне захтеве за поузданост.
Аутомобилска, медицинска, ваздухопловна, енергетска електроника и индустријски склопови такође могу имати документоване захтеве за атмосфером.
Одлука о примени повратног тока азота треба да обухвати превенцију кварова, рад на преради, отпад, поузданост на терену, цену гаса, обим производње и захтеве за одобрење купаца.
Кратко испитивање производње често даје корисније доказе од опште изјаве о квалитету азота.
Јастучићи финог корака и мали завршници остављају мање простора за варијације процеса. Мала промена запремине пасте, поравнања, стања оксида или термичке равнотеже може створити видљиви недостатак.
За СМТ монтажу финог корака , азот може помоћи у очувању конзистенције влажења. Не замењује прецизно штампање и постављање.
Користите одговарајућу дебљину шаблона, дизајн отвора, врсту пасте и стратегију инспекције. Проверите копланарност компоненти и дизајн јастучића. Профилирајте и мале и велике термичке карактеристике на истој плочи.
Легуре без олова генерално користе више температуре повратног тока него легуре калаја и олова. Више температуре повећавају притисак оксидације и смањују доступну маргину за активност флукса.
Процес рефлуксовања азота без олова може подржати боље влажење и стабилнији изглед, посебно када се користе САЦ легуре.
Смањење кисеоника не уклања потребу за термичким профилисањем. Проверите брзину кретања, понашање намакања, вршну температуру и време изнад ликвидуса. Осетљиве компоненте морају остати унутар својих одобрених температурних граница.
Потрошња гаса зависи од брзине протока, радних сати, времена пражњења, циклуса покретања, подешавања стања приправности и цурења. Измерите стварни проток на тачки снабдевања када је то могуће.
Практичан прорачун потрошње азота претвара проток у сатну, дневну и месечну употребу. Додајте трошкове испоруке, изнајмљивање резервоара и трошкове одржавања.
Проверите заптивке на вратима, приступне плоче, баланс издувних гасова, вентиле, филтере и доводни притисак. Користите подешавања приправности заснована на рецепту током планираних пауза.
Оптимизација протока азота треба да се заснива на подацима о тренду кисеоника и резултатима квалитета зглобова. Смањите проток постепено и проверите опоравак након сваке промене.
Процените уједначеност температуре, контролу зоне, заптивање азота, мерење кисеоника, подешавање издувних гасова, дизајн транспортера, приступ одржавању и евидентирање података.
Поуздана платформа пећи за рефлов СМТ треба да одржава стабилне термичке перформансе док контролише кисеоник под нормалним производним оптерећењем.

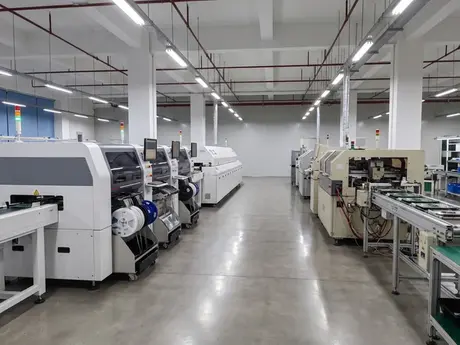

Рерна треба да одговара штампачу, систему за постављање, опреми за инспекцију и систему следљивости. Комплетна СМТ производна линија треба да подржава један конзистентан рецепт производа од штампања до инспекције.
Машина са две шине може побољшати флексибилност производње, али обе шине морају одржавати одговарајуће термичке и атмосферске перформансе.
Дуал -раил рефлов пећ без олова треба да се процени са репрезентативним плочама и нормалним условима пуњења.
Висока очитавања кисеоника могу бити последица цурења, прекомерног издувавања, ниског притиска азота, блокираних филтера, неисправних вентила, лошег пуњења или проблема са анализатором. Проверите механичке узроке пре него што једноставно повећате проток гаса.
Када се линија помери, документовани кораци за решавање проблема повратног протока азота помажу оператерима да доследно реагују.
Дефинишите циљеве кисеоника, нивое аларма, фреквенцију мерења, интервале калибрације, одговорности за одржавање и кораке одговора оператера.
Трендирајте кисеоник, проток, температуру, брзину транспортера, дефекте и прерадите заједно. Стабилан процес треба да се репродукује у сменама, оператерима, серијама паста и нормалним производним оптерећењима.
Не. Азот може побољшати контролу оксидације и влажење, али побољшање зависи од склопа. Проток ваздуха може бити довољан када плоча има адекватну маргину процеса. Контролисано поређење је најбољи начин да се процени корист.
Не постоји универзална вредност кисеоника. Почните са препоруком добављача пасте и потврдите је са репрезентативним плочама. Дефинишите нормалну мету, границу упозорења и границу акције на одређеној локацији сензора.
Азот може смањити проблеме влажења повезане са оксидацијом. Не може да исправи контаминацију, недовољну пасту, лош дизајн јастучића, нетачно профилисање или копланарност компоненти. Влажење се мора проценити заједно са подацима о штампању, постављању и термичким подацима.
Прво проверите цурење, баланс издувних гасова, вентиле, заптивке, филтере и доводни притисак. Затим смањите проток у малим корацима уз праћење опоравка кисеоника и квалитета зглобова. Никада немојте смањити проток само зато што је рачун за гас висок.
Не. Многе плоче без олова раде успешно на ваздуху када су паста, завршна обрада, профил и дизајн добро усклађени. Азот је вреднији када висока температура, фини корак, тешка завршна обрада или захтеви за поузданошћу смањују маргину процеса.
Чувајте одобрени профил, циљ кисеоника, ограничења аларма, подешавања протока, записе о калибрацији анализатора, историју одржавања, услове оптерећења плоче, податке о грешкама и корективне мере. Ови записи подржавају ревизије процеса и убрзавају решавање проблема.
```
