Лемљење азотом и повратним протоком ваздуха користе исти основни циклус грејања, али стварају различите атмосфере око ПЦБ-а. Рефлов ваздуха користи околну атмосферу. Рефлов азота замењује већи део тог ваздуха инертним гасом да би се смањио кисеоник током загревања.
Бољи избор зависи од монтаже, пасте за лемљење, завршне обраде површине, циља квалитета, обима производње и оперативних трошкова. Азот може побољшати маржу процеса, али није аутоматски неопходан за сваку СМТ линију.
Код повратног протока ваздуха, ПЦБ се креће кроз загрејане зоне док нормалан ваздух окружује пасту за лемљење и компоненте. Флукс уклања површинске оксиде док се паста топи, а лем формира спој током фазе рефлов.
Рефлов је једноставан за руковање и не захтева континуирано снабдевање азотом. Често је погодан за стандардне склопове са стабилном пастом, издашном геометријом подметача и довољном маргином процеса.
У рефлуксу азота, пећница уводи азот у процесни тунел. Гас истискује кисеоник и смањује могућност оксидације док је плоча врућа.
Комплетан водич за лемљење повратним азотом објашњава како контрола атмосфере функционише заједно са профилисањем, штампањем, постављањем и инспекцијом.
Кисеоник реагује са бакром, завршним деловима компоненти и прахом за лемљење на повишеној температури. Слојеви оксида могу учинити да се растопљени лем спорије шири и може повећати ризик од неквашења или неконзистентних филета.
Азот смањује кисеоник доступан за ову реакцију. Предност је обично видљивија на изложеном бакру, тешким завршним обрадама, малим подлогама и процесима без олова на високој температури.
Флукс уклања оксиде током загревања, али је његова активност ограничена временом и температуром. Окружење са ниским садржајем кисеоника може смањити рад потребан од флукса и обезбедити шири прозор процеса.
То не значи да азот може да замени добар избор флукса. Складиштење пасте, стање шаблона, запремина штампе и термални профил остају критични.

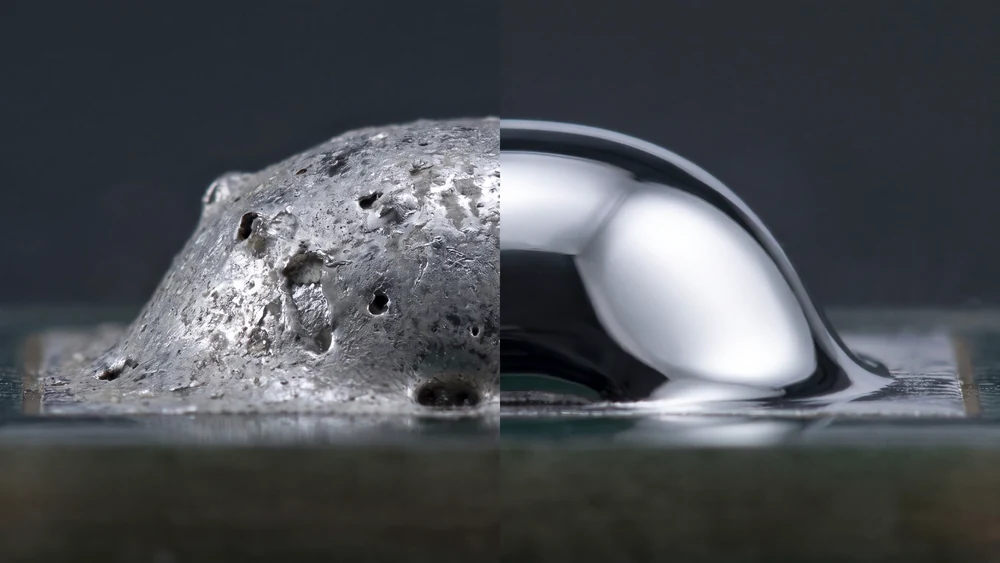

Добро влажење ствара непрекидну везу између лема, јастучића и завршетка компоненте. У ваздушној атмосфери, оксидација може успорити ширење лема на неким површинама. Азот може помоћи да се лем шири равномерније.
За тешке плоче, влажење лема и квалитет спојева треба проценити са стварним производним плочама, а не само на основу визуелног изгледа.
Азот може смањити неквашење, овлаживање, куглице за лемљење и нестабилни облик филета. Може имати мали утицај на дефекте узроковане прекомерном пастом, лошим поравнањем, оштећеним јастучићима или нетачним термичким профилом.
Одвојите недостатке према узроку. Нижа укупна стопа дефекта је корисна, али процесни тим такође треба да зна која је категорија дефекта промењена.
Компоненте са финим кораком имају мале јастучиће и ограничену маргину процеса. Мала промена запремине лема, оксидације или термичке равнотеже може створити премошћавање или непотпуно влажење.
За СМТ монтажу финог нагиба , азот може побољшати конзистентност када су завршни слој и паста већ добро контролисани.
Производи за аутомобилску, медицинску, ваздухопловну, енергетску електронику и индустријски контролни производи могу захтевати јачи доказ процеса. Ако спецификација купца или интерни стандард за поузданост захтевају мало кисеоника, може бити потребно поновно преливање азота.
Одлука такође треба да узме у обзир трошкове квара на терену. Мали трошак за гас може бити разуман када спречава скупу прераду, отпад или ризик од гаранције.
Легуре без олова често захтевају више вршне температуре него легуре калаја и олова. Виша температура повећава притисак оксидације и смањује време доступно за активност флукса.
Процес поврата азота без олова може побољшати стабилност влажења, посебно када се САЦ легуре користе са захтјевним завршним обрадама плоча.
Многи склопови без олова успешно раде у ваздуху. Одговарајућа паста, чиста површина, исправан профил и адекватан дизајн јастучића могу обезбедити довољну маргину процеса.
Покрените поређење пре него што промените опрему. Упоредите исту плочу у ваздуху и азоту док држите серију пасте, брзину транспортера, термални профил и образац пуњења константним.
Не постоји јединствен циљ за кисеоник за сваки производ. Тачан ниво зависи од легуре, хемије пасте, завршне обраде плоче, нагиба компоненти, топлотне масе и очекивања поузданости.
Ниво кисеоника за рефлукс азота треба да се дефинише заједно са локацијом сензора, нормалним условима пуњења, границом упозорења и границом деловања.

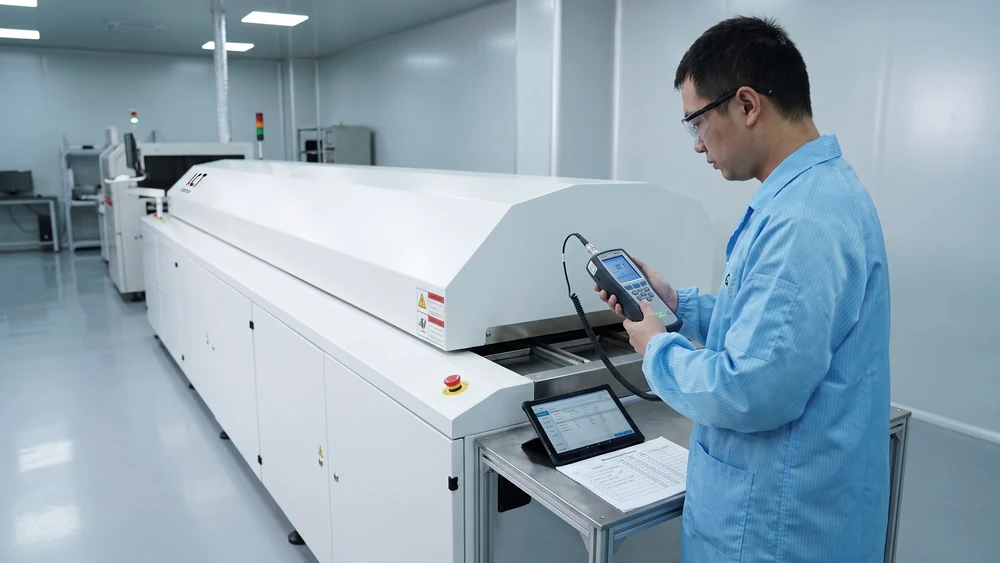

Дозволите пећници да достигне термичку стабилност пре мерења. Забележите кисеоник, проток азота, температуру зоне, брзину транспортера и оптерећење плоче. Очитавања са отвореним вратима или без нормалног оптерећења могу бити погрешна.
Калибришите анализатор кисеоника према упутствима произвођача. Неисправна линија за узорковање или одложени одговор сензора могу учинити да стабилан процес изгледа нестабилно.
Рефлов ваздуха избегава трошкове куповине, складиштења и дистрибуције азота. Такође може захтевати мање одржавања атмосфере. Ово га може учинити привлачним за производе мањег обима или склопове са широком толеранцијом процеса.
Рефлов азота додаје потрошњу гаса, управљање снабдевањем, проверу цурења, одржавање анализатора и контролу опреме. Цена гаса зависи од протока, радних сати, циклуса прочишћавања, режима приправности и цурења.
Користите практичан прорачун потрошње азота пре него што упоредите ова два процеса.
Поуздана платформа пећи за рефлов СМТ треба да обезбеди стабилну контролу температуре, ефикасно заптивање, подесиви издувни гас, праћење кисеоника и приступачне тачке одржавања.
За нову линију, потребно је размотрити услове за атмосферу заједно са штампачем, машином за постављање, системом за инспекцију и софтвером за праћење.
Почните са производно-представничким одбором. Користите исту шаблону, пасту, програм компоненти, брзину транспортера и термални профил. Упоредите услове ваздуха и азота користећи довољно плоча да ухватите нормалне варијације.
Измерите принос при првом пролазу, неквашење, премошћавање, пражњење, куглице за лемљење, време прераде и резултате инспекције. Додајте попречне пресеке или тестове поузданости када их производ захтева.
Немојте упоређивати само цену ваздуха и азота. Укључите отпад, рад на преради, прекиде у линији, време инспекције, одобрење купаца и поузданост на терену.
Ако два процеса дају исти резултат, ваздух може бити економичнији. Ако азот отклања дефект који се понавља или штити скуп високе вредности, његов додатни трошак може бити оправдан.
Након што је процес азота стабилан, проверите заптивке, баланс издувних гасова, доводни притисак и подешавања стања приправности. Примените оптимизацију протока азота у малим корацима и проверите и опоравак кисеоника и квалитет зглоба.
Не. Азот нуди атмосферу са нижим садржајем кисеоника, али вредност зависи од плоче и процеса. Проток ваздуха може бити потпуно адекватан за стандардне склопове. Контролисано поређење пружа бољи доказ од опште претпоставке.
Не. Азот може смањити дефекте повезане са оксидацијом, као што су неквашење или неконзистентни филети. Не елиминише грешке у штампању, недовољну пасту, лоше постављање, контаминацију, термичку неравнотежу или оштећене компоненте.
Циљ треба да потиче од добављача пасте, захтева купца и пробног процеса. Дефинишите нормалну радну вредност и обришите границе аларма. Увек наведите где и под којим условима оптерећења се мери кисеоник.
Не. Многи производи без олова успешно раде на ваздуху. Азот је кориснији када висока температура, фини корак, тешка завршна обрада или захтеви за поузданошћу стварају уски прозор процеса.
Измерите стварни проток, поправите цурења, избалансирајте издувне гасове, користите одговарајућа подешавања у стању приправности и смањите проток тек након валидације. Уштеда гаса никада не би требало да долази по цену нестабилног нивоа кисеоника или нижег квалитета зглобова.
Проверите притисак довода азота, вентиле, филтере, заптивке врата, приступне плоче, подешавања издувних гасова, оптерећење плоче и стање анализатора. Снимите догађај и потврдите очитавање након корективне радње.
