Ниво кисеоника је једно од најважнијих подешавања у лемљењу азотом. Утиче на оксидацију, влажење лема, перформансе флукса, стабилност процеса и оперативне трошкове. Ниско очитавање може побољшати тешку монтажу, али најмањи могући број није аутоматски исправан циљ производње.
Права мета зависи од пасте за лемљење, легуре, завршне обраде ПЦБ-а, нагиба компоненти, термичког профила, дизајна пећнице, оптерећења плоче и захтева за поузданошћу. Овај водич објашњава како да изаберете ниво кисеоника за рефлуксовање азота, како да разумете очитавања кисеоника у пећници за рефлов ппм и како да потврдите ниске захтеве за лемљење кисеоником са производним подацима.
Када се бакарни јастучићи, завршеци компоненти и прах за лемљење загреју, кисеоник може да реагује са њиховим површинама. Реакција ствара оксидне филмове. Чак и танак филм може отежати ширење растопљеног лема и формирање континуиране везе.
Флукс уклања оксиде током загревања, али је активност флукса ограничена. Ако се нова оксидација развија брже него што то флукс може да контролише, влажење постаје мање поуздано. Због тога контрола атмосфере постаје важнија како се температура, време излагања и сложеност производа повећавају.

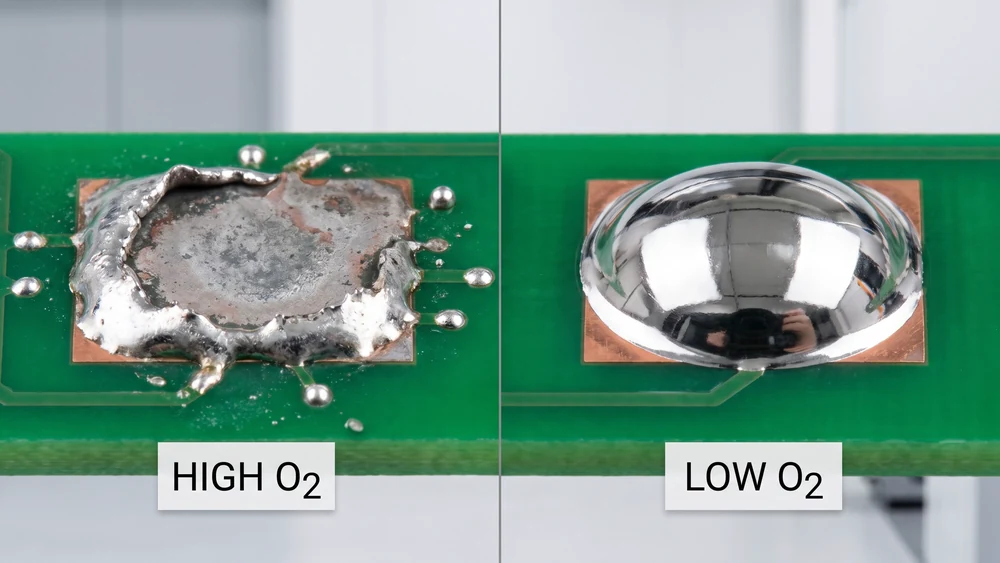

Висок ниво кисеоника може допринети неквашењу, овлаживању, неуједначеним филетима, куглицама за лемљење, отвореним спојевима и недоследном изгледу спојева. Такође може смањити доступну маржу за процесе финог нагиба и без олова.
Кисеоник није узрок сваког дефекта лема. Премошћавање може бити резултат претераног лепљења или лошег поравнања. Пражњење може бити повезано са дизајном пасте или хлапљивим бекством. Корисно испитивање процеса одваја дефекте везане за атмосферу од проблема са штампањем, постављањем и профилом.
Кисеоником треба управљати попут температуре, брзине транспортера и запремине пасте. Дефинишите нормалну радну вредност, границу упозорења и границу акције. Такође документујте локацију сензора и услове оптерећења плоче који се користе за свако мерење.
ППМ значи делове на милион. Очитавање од 1.000 ппм значи да кисеоник представља приближно 0,1 проценат измерене атмосфере. Очитавање од 500 ппм представља приближно 0,05 процената.
Нижи ппм значи да је мање кисеоника доступно за реакцију са врућим површинама. Међутим, вредност има значење само када се мери доследно. Положај сензора, стање линије за узорковање, температура пећнице, подешавање издувних гасова и оптерећење плоче могу утицати на резултат.
Вредност на екрану пећнице се обично узима на једној локацији анализатора. Можда не представља атмосферу на свакој тачки на транспортеру. Кисеоник може бити већи у близини отвора врата, рупа на транспортеру, приступних панела или лоше затворених зона.
Из тог разлога, процесни тимови треба да сниме позицију анализатора и да користе репрезентативне плоче током валидације. Очитавање празне коморе није довољно да се одобри производни процес.
Стабилно очитавање у разумном циљном опсегу је вредније од кратког одличног очитавања које се не може одржавати. Тренд вредности кисеоника током покретања, нормалне производње, промене производа, стања приправности и гашења.
Време опоравка након што даска уђе у рерну је такође корисно. Линију која достигне ниску вредност, али се полако опоравља, можда ће требати другачија поставка за пуњење или издувавање.
Многе СМТ линије раде у опсегу ниских хиљада ппм. Захтевније апликације могу да циљају испод 1000 ппм, док специјални процеси могу захтевати неколико стотина ппм или мање.
Ове вредности су пре примери него универзалне спецификације. Добављач пасте за лемљење, захтеви купаца, ризик од производа и подаци о испитивању треба да одреде коначни циљ.
Практична спецификација може укључивати нормалну мету близу 800 ппм, ниво упозорења близу 1.200 ппм и ниво акције близу 2.000 ппм. Стварне вредности морају бити утврђене за производ и опрему.

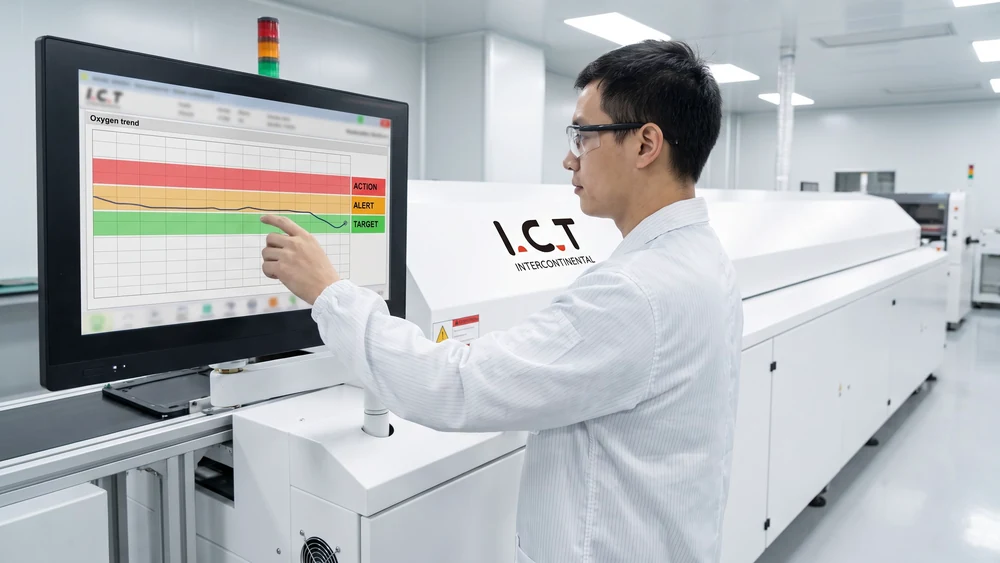

Циљ говори оператерима где процес треба да се покрене. Граница упозорења подстиче истрагу. Граница акције дефинише када производњу треба зауставити, ставити у карантин или поново квалификовати.
Нижи кисеоник може побољшати контролу оксидације, али такође захтева више гаса или боље заптивање. Ако 1.500 ппм и 700 ппм производе исто влажење и принос, већа поставка може да обезбеди бољу равнотежу цене и квалитета.
Циљ је стабилан процес са довољно маргине, а не мали број изабран без доказа.

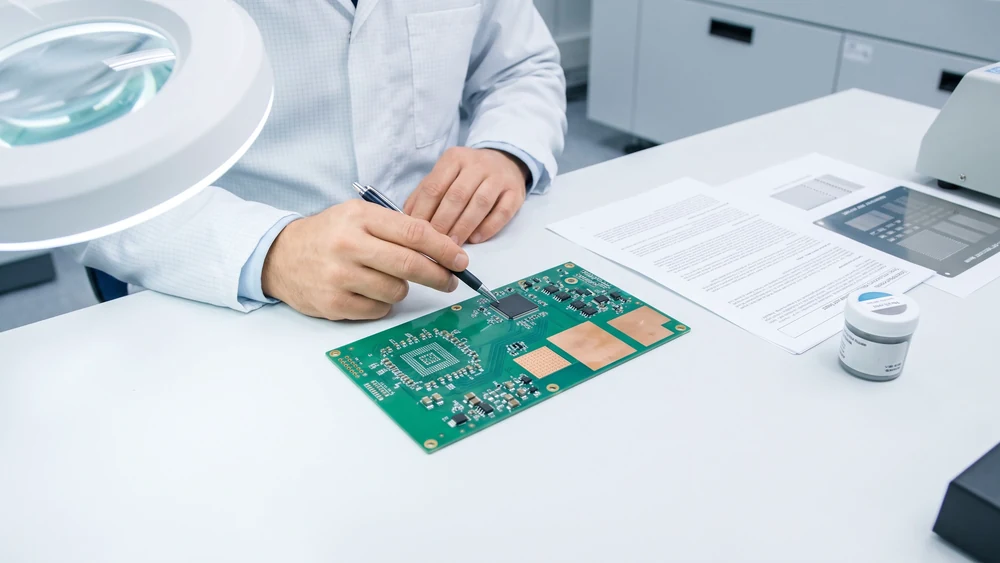

Почните са листом техничких података залепити. Прегледајте препоручену атмосферу, легуру, вршну температуру, брзину кретања, опсег намакања и време изнад ликвидуса.
Различите пасте могу различито реаговати на исти ниво кисеоника. Процес развијен за један систем флукса не би требало да се преноси на други без потврде.
Прегледајте изложени бакар, површинску завршну обраду, велике термалне јастучиће, пакете са малим нагибом, компоненте са доњим крајевима, конекторе, штитове и мешане термалне масе.
Производи са финим кораком често имају мању маржу процеса. малим Пре постављања границе кисеоника треба размотрити захтеве за СМТ монтажу са нагибом .
САЦ легуре без олова генерално захтевају више температуре повратног тока него легуре калајног олова. Виша температура може повећати притисак оксидације и поставити веће захтеве за активност флукса.
За ове склопове, процес повратног тока азота без олова може обезбедити додатну маргину влажења када су паста и профил правилно одабрани.
Аутомобилска, медицинска, ваздухопловна, енергетска електроника и индустријски производи могу имати специфичну атмосферу или захтеве за поузданост. Спецификације купаца треба прегледати пре финализације прозора процеса.
Када не постоје формални захтеви за кисеоником, користите податке о грешкама, трошкове прераде и доказе о поузданости да бисте утврдили да ли нижи циљ ствара значајну вредност.
Дозволите пећници да постигне термичку стабилност. Потврдите да довод азота има одговарајући притисак и чистоћу. Проверите да ли су врата, поклопци, приступни панели и отвори транспортера добро затворени.
Забележите температуру зоне, брзину транспортера, проток азота, пуњење плоче и подешавања издувних гасова са сваким формалним испитивањем. Ове варијабле чине читање поновљивим.

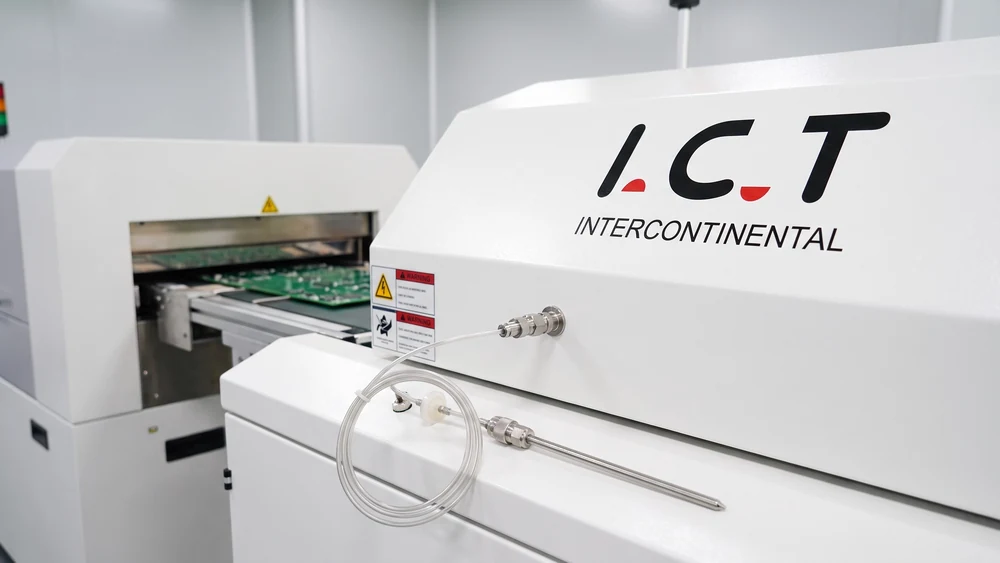

Користите анализатор дизајниран за услугу рефлов. Калибришите га према упутствима произвођача. Прегледајте водове за узорковање, филтере, фитинге и конекторе на контаминацију или цурење.
Спор или непрецизан анализатор може довести до непотребне употребе гаса или до погрешне одлуке у процесу. Евиденција о калибрацији треба да буде део система квалитета производње.
Плоче могу променити кретање гаса кроз тунел. Високо оптерећење плоче може истиснути азот, променити локални проток и привремено повећати кисеоник.

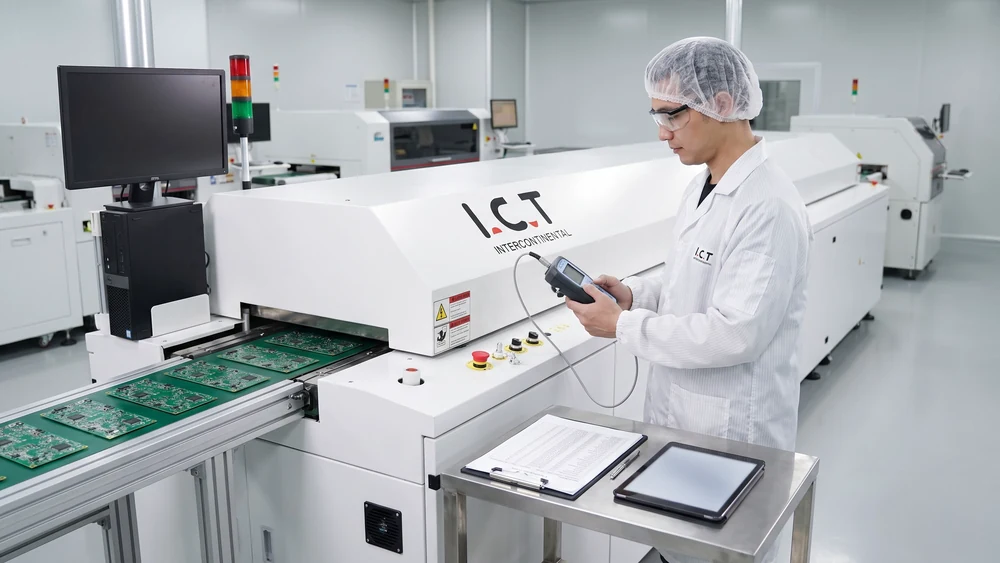

Мерите током нормалне производње уместо да се ослањате на очитавање празне рерне. Укључите најтежу и најтежу конфигурацију плоче у план валидације.
Покрените основну линију на постојећој поставци. Затим тестирајте једну или две ниже мете кисеоника док одржавате доследност даске, серије пасте, шаблона, програма постављања, термичког профила и методе инспекције.
Упоредите неквашење, одвлаживање, премошћивање, куглице за лемљење, облик филета, пражњење, принос при првом пролазу и време прераде. Овај доказ показује да ли је промена кисеоника побољшала производ.
Заптивке на вратима, сервисне плоче, поклопци, отвори на транспортеру и оштећена изолација могу дозволити да ваздух из просторије уђе у тунел. Чак и мало цурење може повећати потрошњу гаса и учинити кисеоник нестабилним.
Прегледајте заптивке током превентивног одржавања. Поставка малог протока не може да компензује стално цурење ваздуха.
Издувни гас уклања измештени ваздух и процесне паре. Прекомерни издувни гасови могу створити негативан притисак и повући ваздух из просторије кроз празнине. Недовољна количина издувних гасова може утицати на чистоћу и управљање паром.
Подесите издувне гасове заједно са протоком азота и проверите резултат са трендом кисеоника, а не једним очитавањем.
Размак плоча, величина панела, брзина транспортера и мешавина производа утичу на кретање гаса. Велики панел или чврсто збијена линија могу произвести другачији узорак кисеоника од једне мале плоче.
Забележите услове пуњења у рецепту. Оператери треба да знају које промене захтевају ревизију процеса.
Скоро празан резервоар, ограничени регулатор, блокиран филтер или нестабилан генератор могу смањити ефективну испоруку азота. Чистоћа гаса треба да задовољи спецификацију процеса.
Тренд доводног притиска и протока поред очитавања кисеоника. Ово олакшава разликовање проблема са пећницом од проблема са снабдевањем.
Одговарајућа пећ за рефлукс азота треба да обезбеди поуздано заптивање, контролисану дистрибуцију гаса, подесиви издувни гас, праћење кисеоника, уједначеност температуре, складиштење рецепта и корисне аларме.
Поуздана СМТ платформа за рефлов пећи треба да одржава своју атмосферу под нормалним производним оптерећењем, не само током демонстрације у празној комори.
Потрошња гаса зависи од брзине протока, радних сати, циклуса прочишћавања, режима приправности, времена покретања и цурења. Користите стварне податке о току када припремате буџет.
Практичан прорачун потрошње азота може претворити проток у сатне, дневне и месечне трошкове. Укључује трошкове испоруке, изнајмљивање резервоара, одржавање генератора и сервис анализатора.
Поправите цурења, избалансирајте издувне гасове, неповратне вентиле и прегледајте подешавања приправности пре снижавања циља процеса. Када је процес стабилан, примените оптимизацију протока азота у малим корацима.
Након сваке промене, проверите опоравак ппм, изглед лема, резултате инспекције и принос првог пролаза. Уштеда гаса је успешна само када квалитет производа остане стабилан.
Подешавања кисеоника треба да буду део рецепта производа који се користи на целој линији. Комплетна СМТ производна линија може да повеже информације о штампачу, постављању, преправљању, инспекцији и следљивости.
За флексибилну производњу, пећ за рефлуксовање без олова са двоструком шином треба да се процени на конзистентност атмосфере на обе шине под репрезентативним оптерећењем.
Потврдите калибрацију анализатора, стање линије за узорковање, стање филтера и одзив сензора. Упоредите читање са познатом референцом када је доступна.
Неисправан анализатор може навести тим да непотребно повећа проток гаса. Проверите мерење пре него што промените рецепт.
Прегледајте регулаторе, вентиле, филтере, цеви, фитинге и прикључке за убризгавање. Потврдите да су притисак напајања и чистоћа гаса у оквиру спецификације.
Потражите вентил који се не отвара у потпуности или филтер који ограничава проток. Ове грешке могу створити висок ниво кисеоника чак и када рецепт захтева нормалан проток.
Прегледајте поклопце тунела, врата, приступне плоче и отворе транспортера. Прегледајте подешавања издувних гасова и проверите недавне промене направљене током одржавања.
Ако се очитавање повећава када се оптерећење плоче повећа, упоредите образац пуњења са одобреним рецептом. Можда ће бити потребно подешавање размака плоча.
Када се појаве филети који се не влажу или су недоследни, заједно проверите кисеоник, стање пасте, завршну обраду плоче, запремину штампе, профил и постављање компоненти.
Користите документоване кораке за решавање проблема са рефлуксом азота како би оператери забележили доказе и избегли да праве неколико неконтролисаних промена одједном.
Шири водич за процес рефлов азота може се користити за повезивање контроле атмосфере са термичким профилисањем, избором пасте и верификацијом квалитета.
Многе производне линије раде у опсегу ниских хиљада ппм, док захтевни склопови могу да циљају испод 1000 ппм или неколико стотина ппм. Тачан ниво зависи од пасте, легуре, завршне обраде плоче, дизајна компоненти и захтева за поузданошћу. Потврдите циљ са репрезентативним таблама уместо да копирате број из другог реда.
Не. Нижи ниво кисеоника може смањити оксидацију, али такође може повећати потрошњу гаса и трошкове рада. Ако виши циљ обезбеђује исто влажење и принос, то може бити боље подешавање производње. Изаберите најнижи практични ниво који ствара мерљиву вредност процеса.
Плоче могу променити кретање гаса и истиснути азот унутар тунела. Велики панели, мали размак, отвори транспортера, баланс издувних гасова и слабе заптивке могу повећати очитавање. Измерите време опоравка и проверите стање пуњења пре него што једноставно повећате проток.
Не увек. Цурење, низак доводни притисак, блокиран филтер, неисправан вентил, превелики издувни гасови или проблем са анализатором могу бити прави узрок. Прво проверите комплетан систем за гас и мерење. Већи проток без дијагнозе може повећати трошкове док основни проблем остаје нерешен.
Документујте нормалну мету, границу упозорења, границу акције, локацију анализатора, оптерећење плоче, проток азота, брзину транспортера, профил, фреквенцију мерења и одговор оператера. Ово претвара број кисеоника у поновљиву контролу процеса, а не у изоловану вредност приказа.
