Лемљење рефлуксом азотом је процес монтаже на површини који користи азот за стварање окружења са мало кисеоника док се паста за лемљење топи и формира електричне и механичке везе. Процес је уобичајен у захтевној производњи ПЦБ-а јер може смањити оксидацију, побољшати влажење лема и учинити тешке склопове конзистентнијим.
Да бисте разумели како функционише лемљење рефлуксом азотом , помаже да се погледа комплетан процес. Снабдевање азотом, заптивање пећнице, контрола кисеоника, термичко профилисање, хемија пасте за лемљење, пуњење плоче и инспекција све утичу на коначни резултат.
Азот није универзална замена за добро штампање или профилисање. То је процесни алат. Када се примени на прави производ, може побољшати маржу процеса и смањити ризик квалитета.
Лемљење рефлуксом азотом је лемљење повратним током које се изводи унутар атмосфере са смањеним кисеоником. Азот улази у тунел пећнице и истискује велики део ваздуха око ПЦБ-а. Плоча затим пролази кроз контролисане зоне грејања и хлађења.
Лемна паста прво постаје мекана, затим достиже течно стање и коначно се учвршћује како се плоча хлади. Током течне фазе, азот смањује количину кисеоника на располагању да реагује са изложеним металом и растопљеним лемом.
Стандардни проток ваздуха користи околни ваздух унутар пећнице. Рефлов азота додаје контролу атмосфере термичком процесу. Рерна мора да управља протоком азота, издувним гасовима, заптивкама, очитањима сензора и ограничењима аларма.
Комплетан водич за лемљење повратним азотом повезује одлуку о атмосфери са одабиром пасте, термичким профилисањем, инспекцијом, одржавањем и трошковима производње.

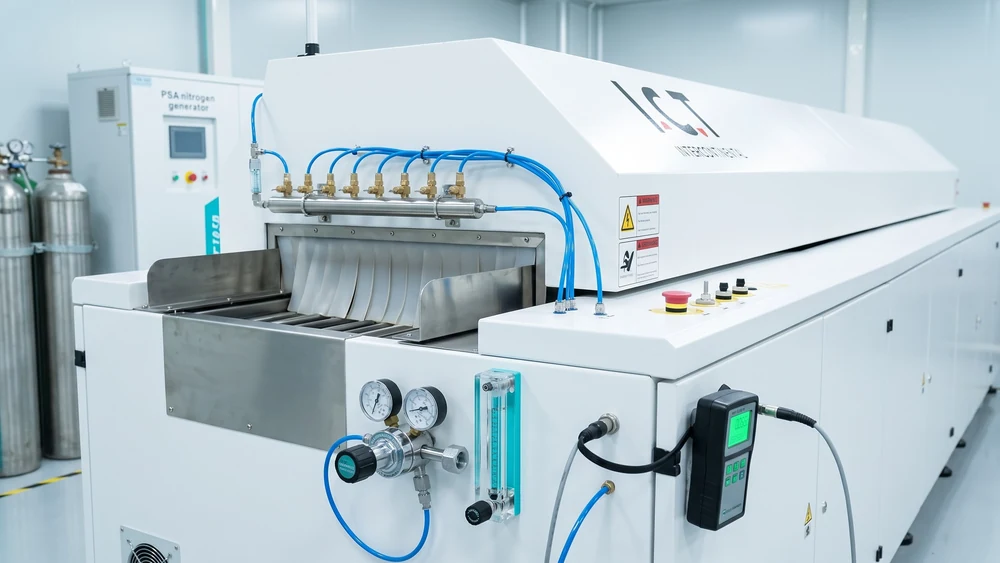

Азот се снабдева из резервоара за расути терет, система цилиндара или генератора азота. Гас пролази кроз регулаторе и филтере пре него што уђе у рефлукс пећ. Дистрибуциони колектори или отвори за убризгавање шире гас кроз процесни тунел.
Издувни гас из пећнице уклања истиснути ваздух и помаже у одржавању стабилне унутрашње атмосфере. Циљ није једноставно додати што више гаса. Циљ је створити предвидљиво окружење са ниским садржајем кисеоника у нормалним условима производње.

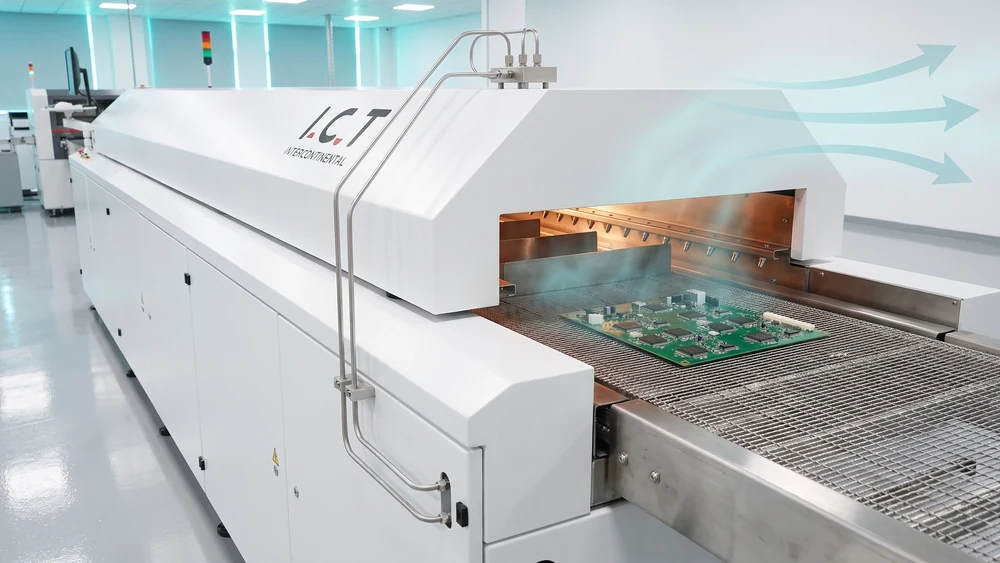

ПЦБ улази у зону предгревања, где температура постепено расте. Затим пролази кроз зону намакања, где топлота постаје равномернија и флукс почиње да се активира. У зони рефлов, лем достиже ликвидус и влажи јастучиће и завршетке. Плоча тада улази у зоне хлађења.
Температура и атмосфера раде заједно. Добра поставка азота не може да компензује нетачну брзину кретања, недовољну вршну температуру или прекомерно време изнад ликвидуса.
Анализатор кисеоника мери атмосферу на дефинисаној локацији. Контролни систем може приказати очитавање, активирати аларм или подесити проток гаса.
Локација сензора је важна. Кисеоник на улазу може се разликовати од кисеоника у близини зоне рефлов. Оптерећење плоче, отвори транспортера, подешавања издувних гасова и заптивке врата такође могу променити очитавање.
Када се бакар, завршеци компоненти и прах за лемљење загреју на ваздуху, кисеоник може да реагује са њиховим површинама. Оксидни слојеви могу спречити да се растопљени лем равномерно шири.

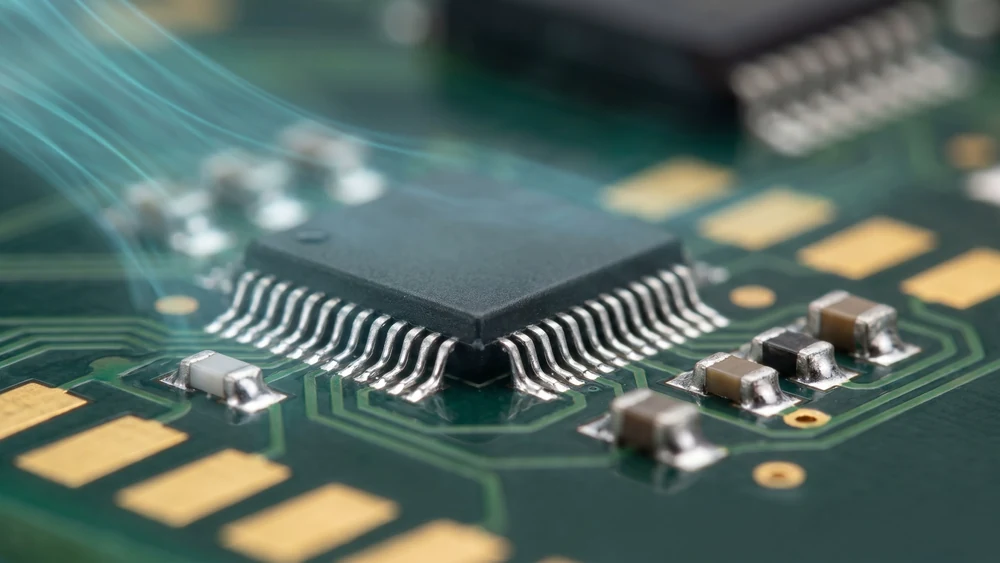

Оксидација може допринети неквашењу, овлаживању, неуједначеним филетима, куглицама за лемљење и недоследном изгледу спојева. Ефекат зависи од завршне обраде метала, активности флукса, температуре и времена експозиције.
Азот је инертан гас у нормалним условима рефлукса. Смањењем концентрације кисеоника, смањује се могућност стварања оксида док је плоча врућа.
Принцип који стоји иза контроле оксидације током рефлов је једноставан: смањите излагање кисеонику током периода када су површине лемљења најреактивније.
Флукс уклања оксиде и помаже да се лем шири. У окружењу са нижим садржајем кисеоника, флукс може да ради са мањим притиском оксидације. Ово може повећати маргину процеса, посебно на тешким површинама.
Азот не елиминише потребу за свежом пастом, правилним складиштењем, чистим плочама или контролисаним радним временом. Ако је флукс већ оштећен лошим руковањем, азот га не може обновити.
Зона предгревања постепено подиже температуру плоче. Контролисана рампа смањује топлотни удар и дозвољава растварачима у пасти да испаре на контролисан начин.
Контрола атмосфере почиње пре него што се лем топи. Оксидација може да се деси током предгревања, тако да дистрибуција азота треба да покрије цео процес, а не само област вршне температуре.
Зона намакања балансира температуру у целом склопу. Велике површине бакра, конектори, штитови и мале пасивне компоненте могу се загревати различитим брзинама.
Стабилно натапање помаже да се флукс активира и припрема даску за рефлов. Ако је намакање прекратко или превише агресивно, резултат лемљења може варирати чак и када је кисеоник низак.
У зони рефлов, лем достиже своју ликвидус температуру. Растопљени лем се шири преко јастучића и каблова компоненти. Ово је фаза у којој су контрола оксидације и влажење највидљивији.
Плоча мора остати изнад ликвидуса онолико времена колико је препоручио добављач пасте за лемљење. Прекомерно време може оштетити компоненте, избацити активност флукса или повећати раст интерметала.
Хлађење учвршћује спојеве и одређује део коначне микроструктуре. Претерано брзо хлађење може створити стрес, док веома споро хлађење може утицати на структуру зглоба и пропусност.
Азот може да настави кроз део за хлађење да би заштитио вруће површине све док плоча не достигне безбеднију температуру.
Азотној пећи су потребне ефикасне заптивке око врата, поклопаца, отвора транспортера и сервисних плоча. Лоше заптивање омогућава улазак ваздуха из просторије и повећава потражњу за гасом.
Тунел треба да обезбеди стабилан пут гаса по ширини даске. Мртве зоне могу створити различите услове кисеоника на истом склопу.
Регулатори протока регулишу количину азота који улази у сваку област. Издувни гас уклања измештени ваздух и испарљиве материје. Превише издувних гасова може повући ваздух из просторије у пећницу. Премало издувних гасова може утицати на чистоћу процеса.
Проток гаса треба подесити заједно са мерењима кисеоника. Већи проток није увек тачан одговор на високо очитавање.
Анализатор треба да обезбеди поуздана очитавања унутар очекиваног опсега ппм. Линије за узорковање морају бити чисте и без цурења. Калибрација и замена сензора треба да прате упутства произвођача опреме.
Водите евиденцију о калибрацији, одржавању, алармним догађајима и корективним акцијама. Ови записи помажу да се одвоји проблем стварне атмосфере од проблема анализатора.
Поуздана платформа пећи за рефлов СМТ треба да комбинује уједначеност температуре, стабилност атмосфере, евидентирање података, приступ одржавању и контролу рецептура.
За нову фабрику, пећница такође треба да одговара штампачу, машинама за постављање, инспекцијској опреми и систему следљивости.
Почните са листом техничких података залепити. Прегледајте препоручене услове кисеоника, вршну температуру, време изнад ликвидуса, брзину кретања и класификацију флукса.
Различите пасте могу се понашати различито у истој атмосфери. Процес који ради са једном пастом можда неће дати исти резултат са другом пастом или легуром.
Уређаји са малим нагибом, изложени бакар, велики термални јастучићи, компоненте са доњем крају и мешане термалне масе могу смањити маржу процеса.
Када радите са финим СМТ склопом , азот може помоћи у одржавању конзистенције влажења. Не замењује тачан дизајн шаблона, контролу таложења пасте или тачност постављања.
Лем без олова генерално захтева вишу температуру повратног тока него традиционални лем од калаја и олова. Виша температура може повећати оксидациони притисак и учинити понашање флукса захтевнијим.
Процес повратног тока азота без олова може подржати стабилно влажење када се користе САЦ легуре са тешким површинским обрадама.

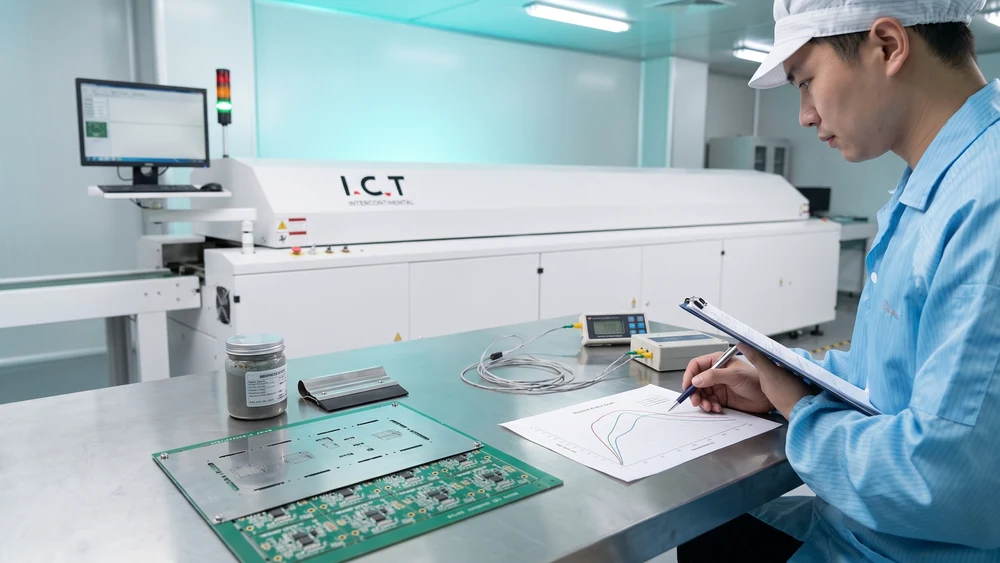

Покрените основну линију користећи постојећу поставку за ваздух или азот. Забележите серију пасте, стање шаблона, ревизију плоче, програм постављања, профил, брзину транспортера, образац пуњења, ниво кисеоника и резултате инспекције.
Без основне линије, тешко је утврдити да ли је нижи ниво кисеоника заиста побољшао квалитет.
Тестирајте две или три атмосферске услове са производно-репрезентативним плочама. Нека све остале варијабле буду што стабилније.
Прегледајте влажење, облик филета, премошћивање, надгробне споменике, куглице за лемљење, празњење и принос при првом пролазу. За производе високе поузданости додајте попречне пресеке, тестове на повлачење или термичке циклусе по потреби.
Циљ није само пронаћи једно добро окружење. Циљ је да се дефинише опсег који остаје стабилан током нормалне варијације.
Поставите нормалан циљ кисеоника, ниво упозорења и границу акције. Ниво кисеоника за рефлукс азота треба да буде повезан са документованим корацима одговора.
Упоредите цену азота са радом на преради, отпадом, прекидима у линији, напором инспекције и поузданошћу производа. Нижа стопа кварова може оправдати азот чак и када је цена гаса видљива.
Процените употребу гаса са прорачуном потрошње азота на основу стварног протока и радних сати.
Висока очитавања могу бити последица оштећења заптивки врата, лабавих приступних панела, прекомерног издувавања, ниског доводног притиска, неисправних вентила, блокираних филтера, неправилног пуњења плоче или кварова на анализатору.
Систематски проверавајте опрему. Повећање протока азота без идентификовања цурења може повећати трошкове без решавања проблема.
Прегледајте стопе протока током производње, стања приправности, покретања и гашења. Поправите цурења и потврдите да су подешавања издувних гасова прикладна. Смањите проток постепено тек након провере опоравка кисеоника и квалитета зглоба.
Оптимизација протока азота треба да се заснива на подацима тренда, а не на једном очитавању.
Ако се појави неквашење, проверите кисеоник, завршни слој, стање пасте, профил и контаминацију. Ако се појави премошћивање, проверите јачину штампања, поравнање, отворе шаблона и постављање компоненти пре него што промените атмосферу.
Користите документоване кораке за решавање проблема са рефлуксом азота тако да оператери доследно реагују у сменама.
Рерна треба да пренесе корисне податке о процесу остатку линије. Комплетна СМТ производна линија може да повеже штампање, постављање, рефлов, инспекцију и следљивост кроз доследне рецепте и записе.
За већу флексибилност, процените пећ са двоструком шином без олова под репрезентативним оптерећењем на обе шине.
Не. Азот је највреднији када оксидација ограничава влажење или када склоп има уски прозор процеса. Многе стандардне плоче могу добро да раде на ваздуху. Најбоља одлука долази из контролисаног поређења користећи стварне услове производње.
То значи да се ПЦБ загрева и лемљује у атмосфери која садржи врло мало реактивног кисеоника. Азот се обично користи јер је хемијски стабилан у нормалним условима рефлукса. Контролисана атмосфера смањује оксидацију док се лем топи.
Не постоји универзални број. Циљ зависи од хемије пасте, легуре, завршне обраде плоче, нагиба компоненти, температуре и захтева купаца. Почните са упутствима добављача и потврдите резултат кроз производна испитивања.
Не. Азот може да смањи проблеме везане за оксидацију, али не може да исправи недовољну пасту, лош дизајн шаблона, неусклађеност, контаминацију, компланарност компоненти или нетачан термални профил. Анализа дефекта мора узети у обзир цео СМТ процес.
Упоредите принос првог пролаза, време прераде, отпад, резултате поузданости, потрошњу гаса, одржавање и захтеве купаца. Ако азот не производи мерљиво побољшање, повратни проток ваздуха може бити економичнији. Ако се спречи понављање кварова на скупу високе вредности, улагање може бити оправдано.
Прегледајте заптивке, вентиле, филтере, поставке издувних гасова и притисак напајања. Користите одговарајућа подешавања приправности и смањите проток у контролисаним корацима. Потврдите да се ниво кисеоника брзо враћа на циљ и да квалитет лемног споја остаје стабилан.
Забележите ниво кисеоника, проток азота, профил температуре, брзину транспортера, пуњење плоче, серију пасте, резултате инспекције, дефекте, аларме, калибрацију и одржавање. Ови записи чине побољшање процеса и решавање проблема много бржим.
