Оксидација је један од скривених узрока нестабилног поновног лемљења. Развија се када загрејане металне површине и материјали за лемљење реагују са кисеоником. Реакција може смањити ширење лема, ослабити влажење, променити облик филета и сузити прозор процеса.
Азот помаже тако што смањује концентрацију кисеоника око ПЦБ-а док се лем загрева. Овај процес рефлов са ниским садржајем кисеоника не замењује исправно штампање, постављање компоненти, контролу пасте или термичко профилисање. То даје тим корацима процеса чистију атмосферу за рад.
Овај водич објашњава како азот смањује оксидацију лема, где долази до оксидације, како одабрати циљ кисеоника и како доказати да контрола атмосфере побољшава склоп, а не само повећава оперативне трошкове.
Када се бакарни јастучићи, завршеци компоненти и прах за лемљење загреју, кисеоник у околном ваздуху може да реагује са њиховим површинама. Реакција производи оксидне филмове. Неки филмови су танки и тешко их је видети, али и даље могу утицати на понашање лемљења.
Растопљени лем мора да успостави присан контакт са јастучићем и завршетком компоненте. Слој оксида може деловати као баријера између тих површина. Лем може оклевати, повући се или раширити само по делу доступне области.

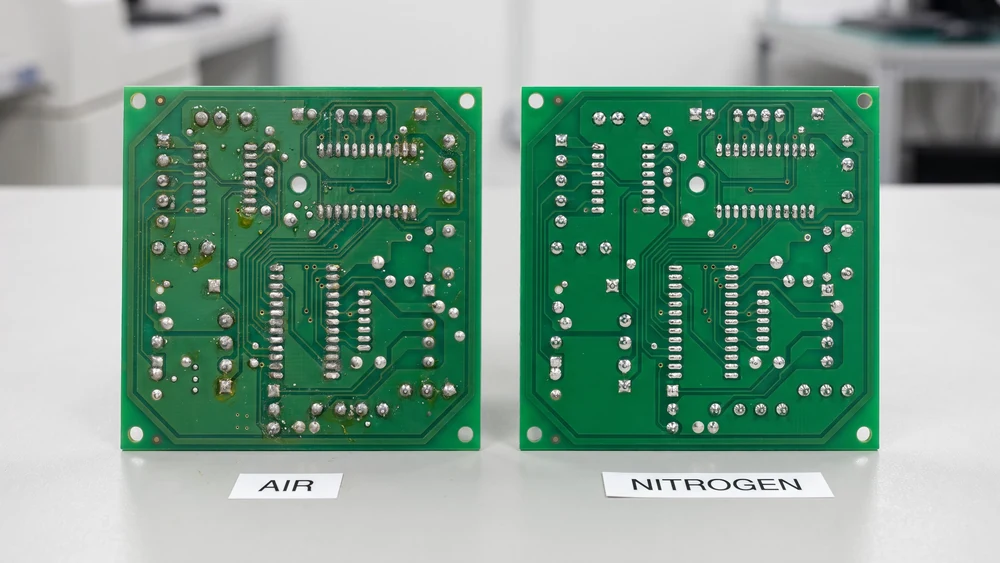

Оксидација може допринети неквашењу, овлаживању, неуједначеним филетима, куглицама за лемљење, отвореним спојевима и недоследном изгледу спојева. Тачан дефект зависи од завршне обраде подлоге, хемије флукса, профила температуре, нивоа контаминације и времена излагања.
Оксидација није увек једини узрок. Дефект премошћавања може настати због прекомерне пасте или лошег поравнања. Празнина може настати због дизајна пасте или заробљених испарљивих материја. Добро решавање проблема одваја дефекте повезане са оксидацијом од дефеката који су настали раније у СМТ процесу.
За лемљење без олова често се користе више температуре од традиционалног лемљења са калајем и оловом. Веће топлотно оптерећење може повећати брзину површинских реакција и поставити веће захтеве за флукс.
Из тог разлога, контрола оксидације постаје вреднија када склоп користи легуре без олова, тешке завршне обраде, изложени бакар или компоненте са малим завршним површинама.

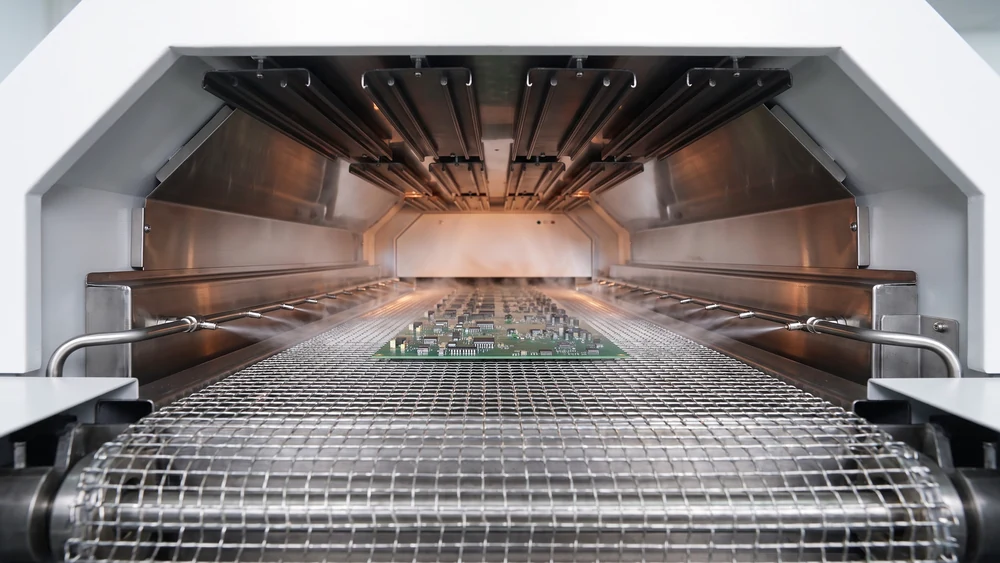

Азот се уводи у рефлукс пећ кроз контролисане тачке убризгавања. Како азот испуњава процесни тунел, он истискује већи део ваздуха из просторије. Концентрација кисеоника пада око ПЦБ-а, пасте за лемљење и завршетака компоненти.
Са мање доступног кисеоника, брзина формирања нових оксида је смањена док је плоча врућа. Ово је основни разлог зашто азот смањује оксидацију лема.
Најосјетљивији тренутак се јавља када је лем течан и мора се ширити по подлози. Атмосфера са ниским садржајем кисеоника смањује оксидациони притисак током ове фазе. Флук може фокусирати више своје активности на постојеће површинске оксиде уместо да се континуирано бори против нове оксидације.
Резултат може бити брже ширење, потпунија покривеност јастучића и конзистентније формирање филета.
Азот не може да уклони отиске прстију, јонску контаминацију, оштећену завршну обраду или застарелу пасту. Такође не може поправити јастучић који је лоше дизајниран или компоненту која није компланарна.
Контрола атмосфере најбоље функционише када је плоча чиста, када је паста унутар радног века, а термички профил одговара ограничењима легуре и компоненти.
Оксидација почиње пре него што се лем топи. Током предгревања, температура плоче расте и растварачи флукса почињу да напуштају пасту. Изложене металне површине остају у врелом окружењу које садржи кисеоник неколико минута.
Систем азота би стога требало да контролише атмосферу кроз пут пуне плоче. Заштита само зоне вршне температуре оставља изложене раније фазе грејања.
У зони намакања, температуре постају уједначеније и флукс се активира. Ако кисеоник остане висок, може се формирати нови оксид док флукс ради на уклањању постојећег оксида.
Важан је однос између времена намакања, активности флукса и атмосфере. Превише дуго намакање може потрошити флукс пре него што лем достигне течно стање. Ниско очитавање кисеоника не може да компензује лоше усклађен профил.
Када паста постане течна, лем се мора ширити по предвиђеним површинама. Сваки преостали оксид или нова оксидација може утицати на ово кретање.
Зона рефлов обично добија велику пажњу јер проблеми влажења постају видљиви тамо. Међутим, коначни резултат одражава целокупну термалну и атмосферску историју плоче.
Након рефлов, лем се хлади и учвршћује. Вруће површине и даље могу да реагују са кисеоником током раног хлађења. Наставак азота кроз део области за хлађење може заштитити зглоб док његова температура не падне.
Брзина хлађења се и даље мора контролисати. Заштита атмосфере не замењује одговарајући профил хлађења.

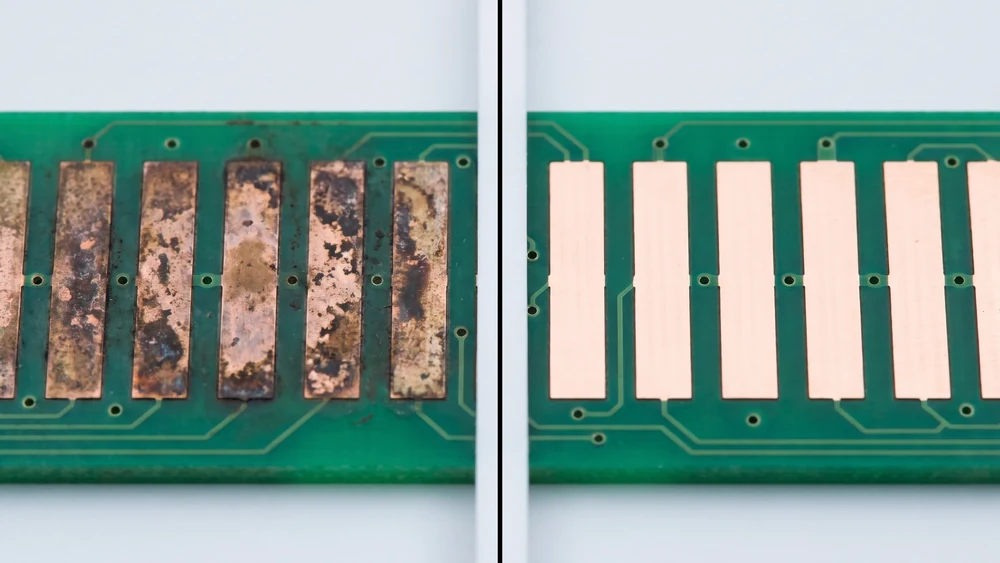

Свеж бакар је веома реактиван када се загрева. Формирање оксида може смањити ширење лема и учинити раније стабилан процес осетљивијим на време складиштења и руковање.
Заштитне површине смањују директно излагање, али не чине склоп имуним на оксидацију. Оштећене, порозне или контаминиране површине могу и даље стварати проблеме са влажењем.
Изводи компоненти и крајњи завршеци могу имати различите премазе и услове површине. Неки делови се брзо влажу на ваздуху, док други показују мерљиво побољшање азота.
Мешовите склопове треба проценити према породици компоненти. Процес који добро функционише за велике водове са галебовим крилима можда неће обезбедити исту маргину за мале пасивне крајеве или компоненте са доњем крају.
ОСП, ЕНИГ, имерсион лим, имерсион силвер и друге завршне обраде различито реагују на топлоту и складиштење. Завршна обрада, старост, историјат руковања и квалитет добављача утичу на оксидационо понашање.
Немојте претпостављати да се једно ограничење кисеоника односи на сваку завршну обраду. Користите репрезентативне плоче и упоредите типове кварова који су битни за производ.
Флук уклања површинске оксиде и подржава ширење лема. Његова активност зависи од хемије, температуре, времена и стања пасте.
Ако је паста била изложена влази, погрешно складиштена или коришћена након радног времена, флукс можда неће радити како се очекивало. Азот може да смањи нову оксидацију, али не може да обнови исцрпљени флукс.
Добављачи пасте могу обезбедити препоручене опсеге атмосфере. Прегледајте легуру, тип праха, класификацију флукса, вршну температуру, време изнад ликвидуса и услове складиштења.
За захтевне САЦ склопове, приступ рефлуксу азота без олова може да подржи стабилније влажење када су паста и профил правилно усклађени.
Оксидација се често окривљује за дефекте узроковане штампањем. Проверите запремину пасте, ефикасност преноса, стање отвора, поравнање и подршку плоче пре промене атмосфере у пећници.
Процес са мало кисеоника може заштитити добар отисак. Не може недовољан отисак претворити у поуздан спој.
Не постоји универзална вредност кисеоника за сваки процес рефлов. Неки производи раде добро на неколико хиљада ппм. Захтевнији склопови могу захтевати нижи циљ.
Циљ треба да произилази из упутства за пасту, захтева за производ, података о испитивању и трошкова одржавања атмосфере. Мањи број је користан само када производи мерљиву корист од квалитета.

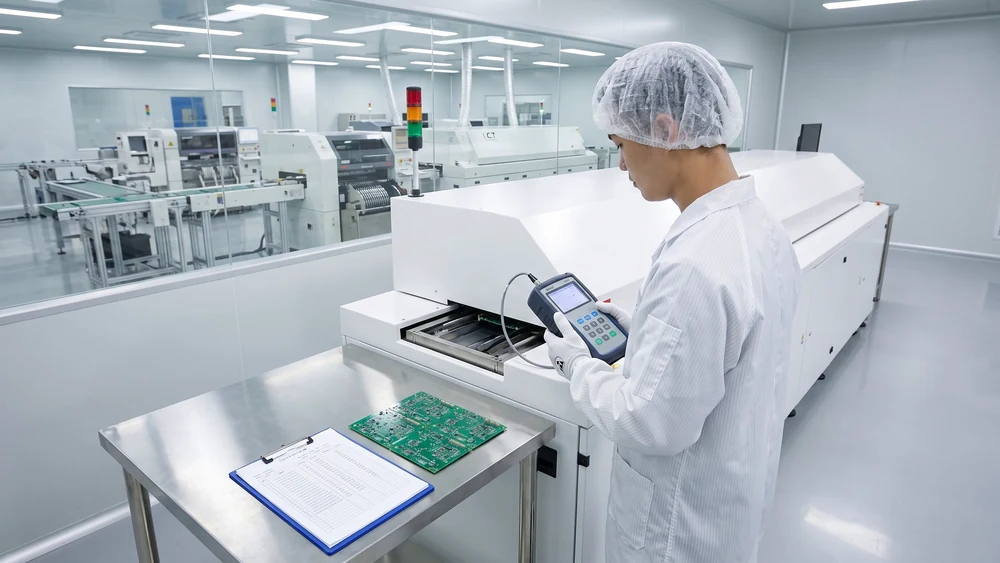

Кисеоник треба мерити на познатој тачки под нормалним производним оптерећењем. Забележите локацију сензора, тип плоче, брзину транспортера, температуру зоне и проток азота.
Ниво кисеоника за рефлукс азота треба да буде написан као комплетна спецификација процеса, а не као изоловани број ппм.
Анализатор са контаминираним филтером, линијом узорка која цури или остарелим сензором може произвести погрешне податке. Пратите процедуру калибрације произвођача и сачувајте записник о калибрацији.
Упоредите очитавања анализатора са резултатима процеса. Ако екран остане стабилан док се влажење нагло промени, проверите мерни систем као и пећницу.
Пре него што промените атмосферу, извршите контролисану основну линију. Користите исту ревизију плоче, серију лепљења, шаблон, програм за постављање, профил, брзину транспортера и критеријуме инспекције.
Забележите неквашење, одвлаживање, премошћавање, куглице за лемљење, облик филета, пражњење, принос при првом пролазу и време прераде. Основна линија даје испитивању азота значајну тачку поређења.
Покрените репрезентативне плоче на тренутној поставци и на једној или две ниже мете кисеоника. Дозволите довољно плоча да ухватите нормалне варијације. Једна успешна плоча није довољна да докаже способност процеса.
За производе са финим нагибом, у евалуацију укључите мале пасивне компоненте и најосетљивије пакете. Захтеви могу за СМТ монтажу финог корака открити предност која није видљива на великим компонентама.
Аутоматизована оптичка инспекција може да идентификује промене у испуцавању и постављању. Рендгенска инспекција помаже у процени скривених зглобова и мокрења. Попречни пресеци могу показати да ли је лем правилно контактирао јастучић и завршетак.
Када је поузданост критична, додајте тестирање на повлачење, тестирање на смицање, термички циклус или друге методе квалификације које захтева спецификација производа.
Сврха валидације је да се дефинише опсег који остаје стабилан током нормалне варијације. Поставите нормалан оперативни циљ, ниво упозорења и ниво акције.
Ако два подешавања кисеоника производе исти квалитет, подешавање са мањом потрошњом гаса може бити бољи избор за производњу.

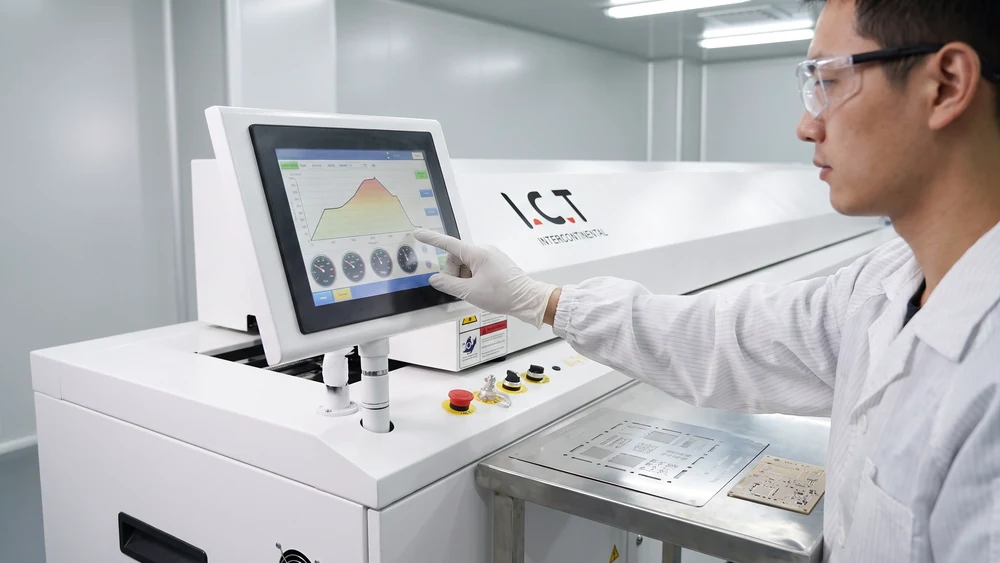

Поуздана пећ треба да обезбеди ефикасно заптивање тунела, стабилну дистрибуцију азота, подесиви издувни гас, праћење кисеоника, термичку униформност и контролу рецепта.
Поуздана СМТ платформа за рефлов пећи би требало да одржава изабрану атмосферу под нормалним оптерећењем плоче, а не само током демонстрације у празној комори.
Употреба гаса зависи од протока, радних сати, циклуса пражњења, режима приправности, баланса издувних гасова и цурења. Користите прорачун потрошње азота на основу стварних мерења.
Након што је процес стабилан, проверите заптивке, вентиле, филтере и подешавања издувних гасова. Оптимизација контролисаног протока азота може смањити трошкове без жртвовања циља кисеоника.
Висока очитавања могу бити последица оштећених заптивки, лабавих поклопаца, прекомерног издувавања, ниског доводног притиска, блокираних филтера, неисправних вентила или проблема са узорковањем.
Не решавајте свако високо очитавање повећањем протока гаса. Прво пронађите извор и потврдите резултат након поправке.
Подаци о атмосфери су кориснији када су повезани са записима профила, инспекције и следљивости. Комплетна СМТ производна линија може задржати конзистентан рецепт производа од штампања до завршне инспекције.
За флексибилну производњу, пећ са двоструком шином за рефлукс без олова треба проценити на уједначеност атмосфере на обе шине.
Азот углавном смањује количину новог оксида који се формира на врућим металним и лемним површинама. Не уклања сваки постојећи слој оксида. Флукс, површинска обрада, чистоћа и термички профил и даље одређују колико добро спој влажи.
Не. Ниже очитавање може повећати маржу процеса, али такође може повећати цену гаса без промене квалитета. Тачан циљ је најнижи практични ниво који производи стабилно, мерљиво побољшање за конкретан склоп.
Може смањити оксидациону компоненту проблема, али не може поправити оштећену или контаминирану завршну обраду. Потврдите квалитет плоче, историју складиштења, стање пасте и профил пре него што дефект доделите само атмосфери.
Цурење, промена издувних гасова, промена пуњења плоче, пад притиска у снабдевању, квар вентила или проблем са анализатором могу повећати очитавање. Проверите цео пут гаса и упоредите очитавање са нормалним производним стањем.
Не. Многи склопови без олова успешно раде у ваздуху. Азот постаје вреднији када више температуре, фини корак, тешка завршна обрада или захтеви за поузданошћу остављају малу маргину процеса.
Користите контролисано поређење са истом плочом, пастом, шаблоном, профилом, утоваром и методом инспекције. Упоредите влажење, квалитет филета, категорије дефеката, принос при првом пролазу и прераду. Тестирање поузданости може бити потребно за критичне производе.
Прво потврдите очитавање кисеоника и стање анализатора. Затим проверите заптивке, проток, издув, старост пасте, чистоћу плоче, профил, запремину штампе и завршну обраду површине. Забележите налаз и користите документоване кораке за решавање проблема са рефлуксом азота како бисте одржали доследан одговор.
