Већина ПЦБА фабрика не бира погрешну рендгенску машину — оне бирају праву машину за погрешан проблем.
Не постоји „најбољи“ рендгенски систем за ПЦБА инспекцију, већ само онај који се заиста поклапа са дефектима које треба да откријете, обимом производње који покрећете и поузданошћу коју ваши производи морају да постигну.
Разумевање како рендгенска инспекција функционише у електроници је разлика између улагања у моћан алат за инспекцију и плаћања за могућности које никада нећете користити.
Многи купци приступају избору рендгенских снимака упоређујући спецификације — већа резолуција, веће увећање, напреднији режими. У стварности, ту почињу скупе грешке.
Рендген апарат не треба бирати због онога што може да уради у теорији, већ због специфичних проблема инспекције са којима се ваша ПЦБА линија суочава у свакодневној производњи. Када алатка не одговара проблему, резултат је или прекомерна потрошња на неискоришћене могућности или недостатак недостатака који су заиста важни.

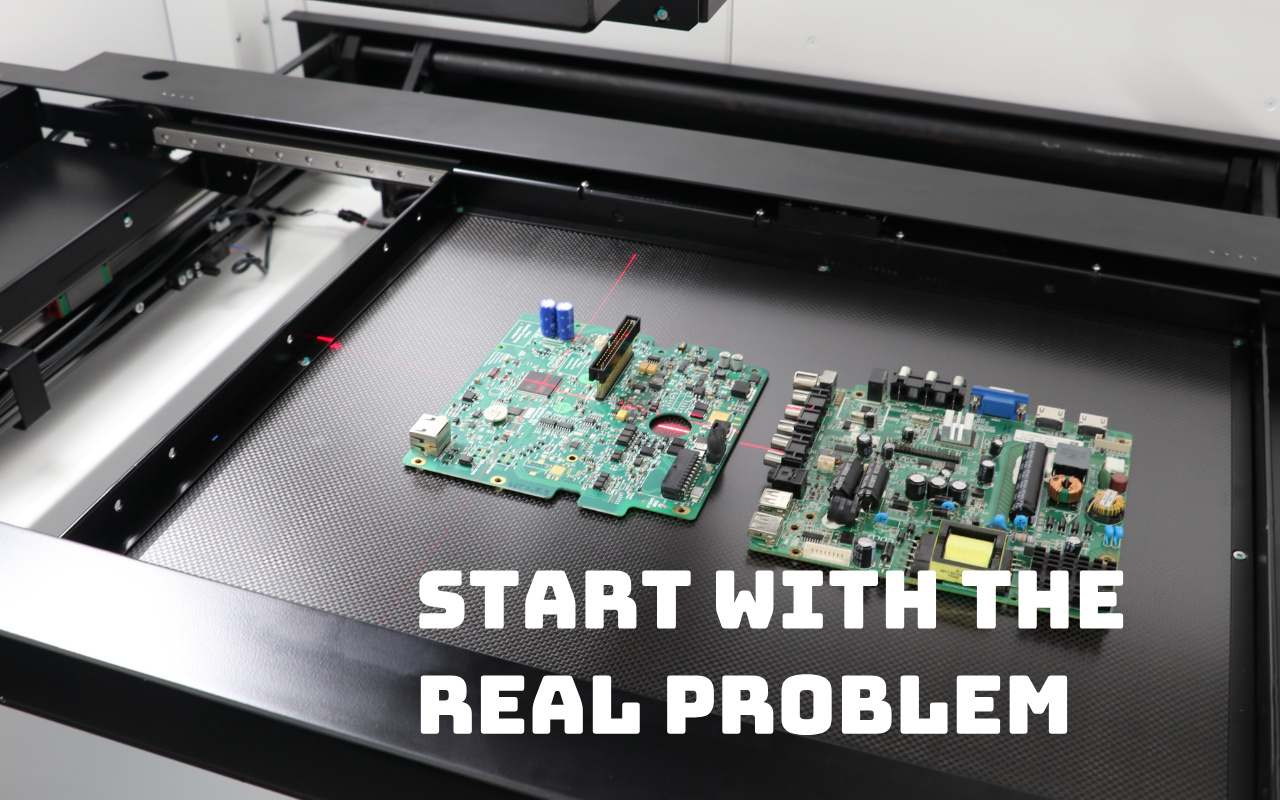

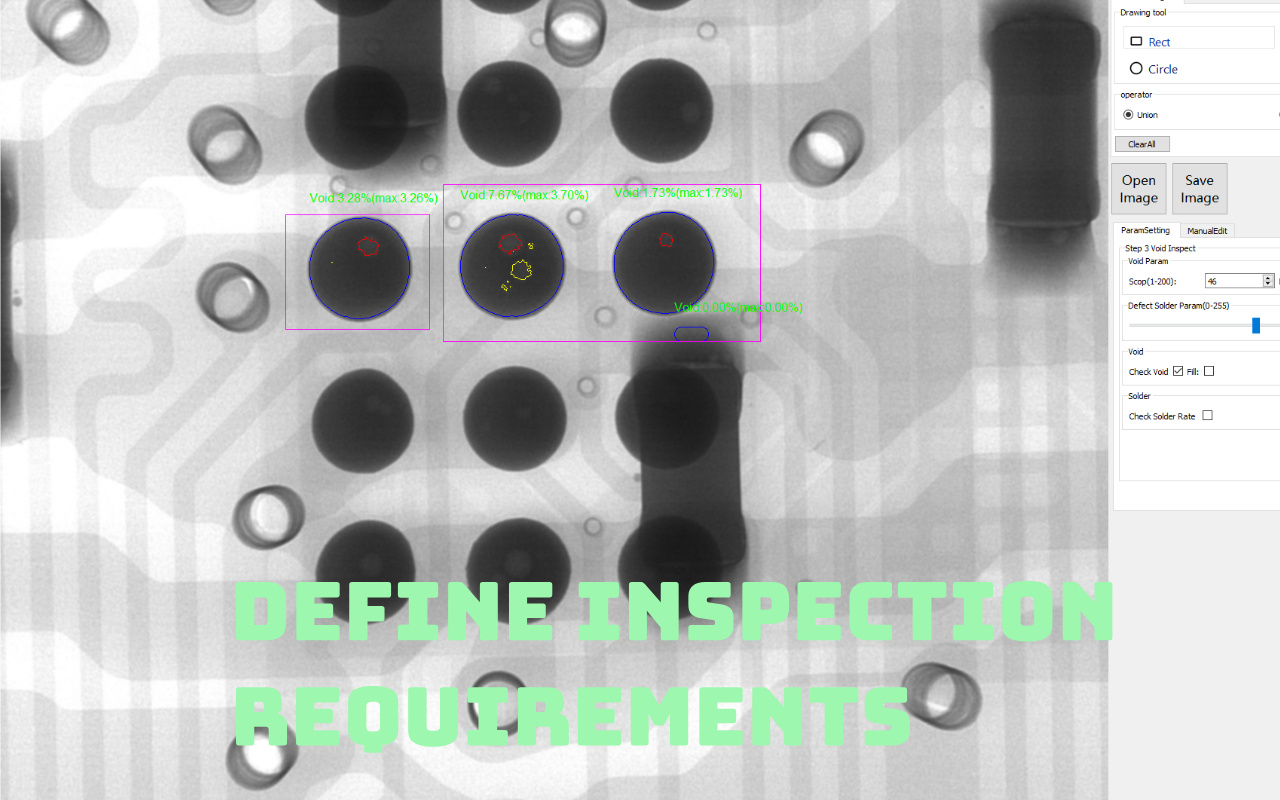

Пре него што погледате моделе или спецификације, прво морате да дефинишете зашто је рендгенска инспекција потребна у вашем процесу.
Ако је ваш циљ да квантификујете БГА пражњење у производњи и обезбедите усаглашеност са ИПЦ критеријумима прихватања, поновљивост и доследност мерења су критични. Систем мора да пружи стабилне, упоредиве резултате у сменама, оператерима и серијама производа.
Анализа неуспеха је сасвим другачији задатак. Када истражујете враћене даске или ретке дефекте као што су глава у јастуку или микро-пукотине, флексибилност и велико увећање постају важнији од брзине. У овом случају, способност истраживања неочекиваних проблематичних области важнија је од аутоматизоване пропусности.
Инлине рендгенска инспекција се фокусира на контролу квалитета у реалном времену . Свака плоча се прегледа, кварови се одмах откривају, а проблеми са процесом се могу исправити пре него што ескалирају – приступ који је веома погодан за производњу великог обима.
Оффлине рендгенски системи служе другој сврси. Они су идеални за инспекцију узорковања, валидацију НПИ и детаљно решавање проблема где дубина инспекције и контрола оператера превазилазе време циклуса. За многе фабрике, инспекција ван мреже пружа најбољу равнотежу између трошкова и увида.
Производња великог обима поставља строге захтеве за време циклуса, аутоматизацију и доследност. Сваки корак инспекције који успорава линију брзо постаје уско грло.
Уместо тога, НПИ и производна окружења са малим обимом цене прилагодљивост. Способност да се носи са честим променама дизајна, различитим величинама плоча и различитим типовима компоненти — без сталног репрограмирања — често је важнија од сирове брзине.
Прескакање овог корака је најбржи начин да преплатите могућности које ћете ретко користити. Пре него што упоредите спецификације или конфигурације система, потребна вам је јасна слика о томе како ваше плоче изгледају и где постоје ваши стварни ризици. Ефикасна селекција рендгенских снимака увек почиње мапирањем сложености производа у захтеве инспекције.
Различити пакети компоненти уводе веома различите изазове инспекције. Уређаји са доњим крајевима као што су БГА, ЦСП и ЛГА захтевају јасну визуализацију куглица за лемљење и поуздано мерење празнина. КФН пакети са великим термалним јастучићима захтевају тачно израчунавање процента празнина у широким областима лемљења уместо једноставног откривања присуства. С друге стране, ИЦ-ови финог нагиба и спојеви за лемљење кроз рупе се више ослањају на способност продирања и контраст слике да би открили недовољан лем, премошћивање или непотпуно пуњење цеви.
Пошто сваки тип компоненте наглашава систем инспекције на другачији начин, комбинација пакета на вашим плочама директно одређује колико вам је заиста потребна резолуција, способност нагиба и ЦТ реконструкција.
Не носе сви детективни недостаци исти ризик. За већину произвођача ПЦБА, дефекти који заиста утичу на дугорочну поузданост укључују прекомерно или неравномерно пражњење у БГА лемним спојевима, отворе главе у јастуку који доводе до повремених кварова, скривено премошћавање или недовољан лем испод компоненти са доњим крајевима и неадекватно пуњење цеви кроз отвор.
Индустријски стандарди као што је ИПЦ-7095 дозвољавају одређени проценат празнине у зависности од класе примене, што значи да инспекција мора бити довољно прецизна да мери – не само да открије – празњење. У исто време, многи од ових недостатака не захтевају аутоматски потпуну 3Д ЦТ инспекцију. У многим случајевима, добро одабрани погледи под углом и доследне методе мерења су довољни да се донесу поуздане пресуде без трошкова и времена циклуса пуне томографије.

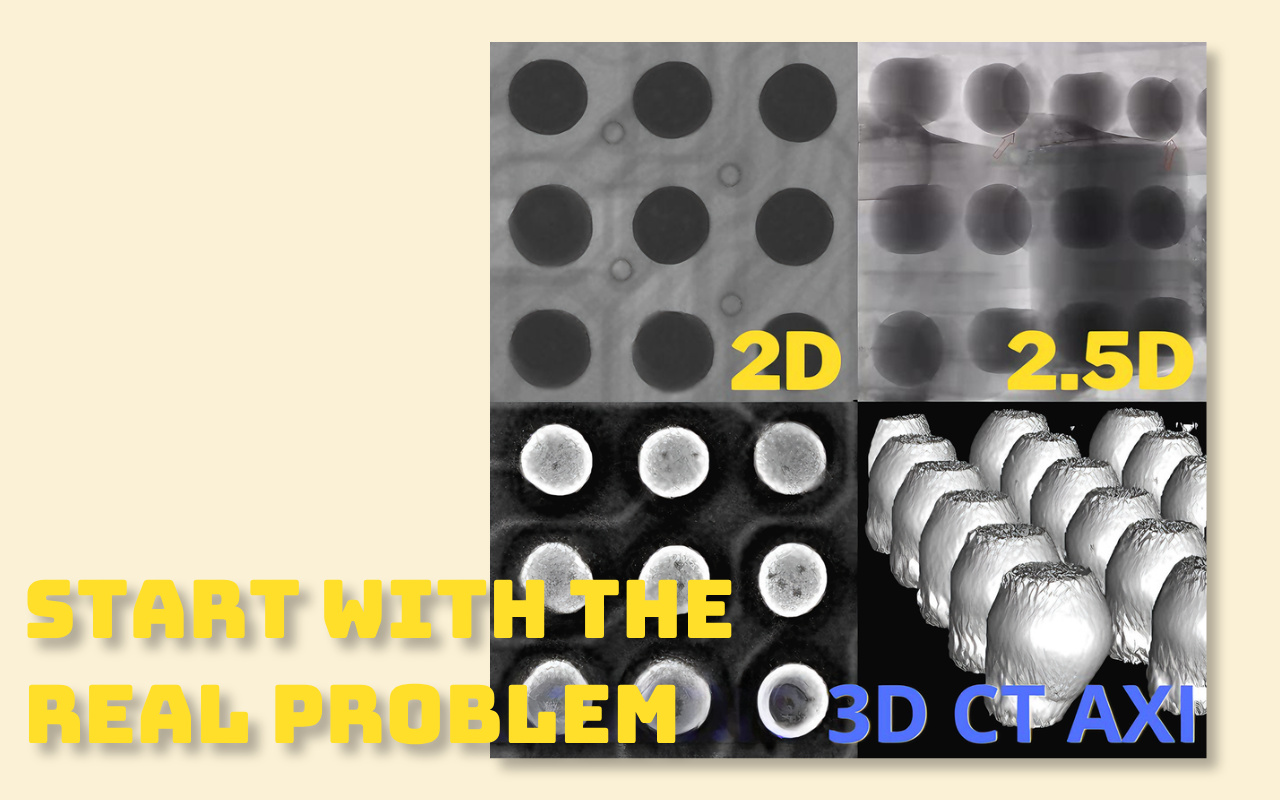

Технологија инспекције коју одаберете ће одредити већину вашег дугорочног задовољства системом, као и значајан део његових укупних трошкова. Кључ није у одабиру најнапредније доступне технологије, већ у усклађивању нивоа инспекције са дефектима које заиста треба да контролишете.
2Д рендгенска инспекција има добре резултате за основну детекцију празнина, процену једнослојног лемног споја и анализу квара где су брзи резултати важнији од информација о дубини. Обично се користи у производњи мале до средње количине, у окружењима осетљивим на трошкове или у инжењерским лабораторијама где флексибилност и брзина превазилазе потребу за потпуном волуметријском реконструкцијом. Његове предности су велика брзина инспекције, једноставан рад и најнижи улазни трошкови.
2.5Д рендгенски снимак додаје дубину увида нагињањем детектора или узорка да би се направио коси поглед. Ово омогућава локализацију шупљина, идентификацију скривених раздвајања зглобова и бољу процену дефеката у вези са З-осом без временске казне потпуног ЦТ скенирања. За многе СМТ линије, посебно оне које користе двостране плоче или се суочавају са повременим ризицима од „главе у јастуку“, 2.5Д инспекција обезбеђује најбољу равнотежу између дубине инспекције, протока и цене.
Потпуна 3Д компјутерска томографија је најприкладнија када се не може угрозити тачност инспекције. Примене у аутомобилској, медицинској или ваздухопловној електроници често захтевају прецизну квантификацију празнина у сложеним структурама лемљења и потпуну реконструкцију слој по слој за валидацију процеса. Док 3Д ЦТ пружа неупоредиву јасноћу и поузданост мерења, долази са већим трошковима система и споријим временом скенирања, што га чини најпогоднијим за производњу високе поузданости или напредни развој процеса, а не за рутинску инспекцију на свакој плочи.

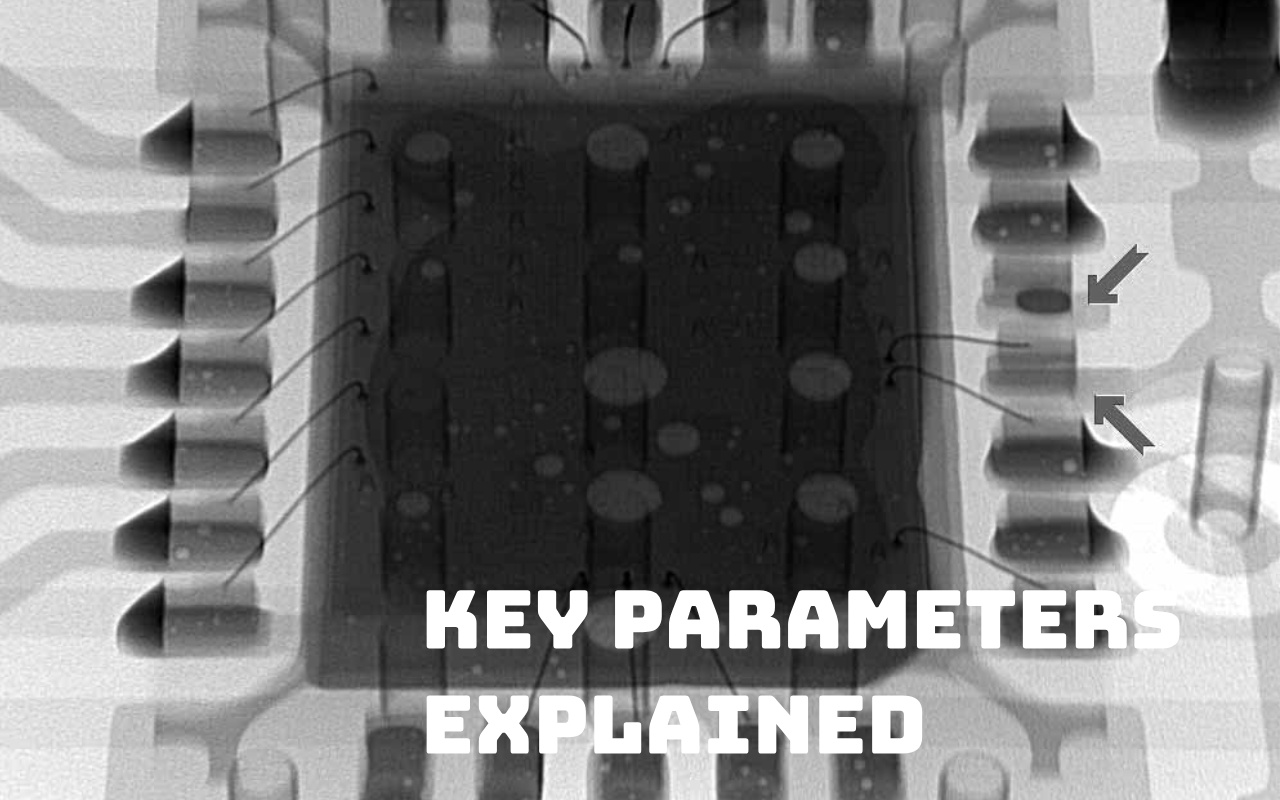

Технички листови често наглашавају екстремне бројеве, али перформансе рендгенских зрака у стварном свету зависе од тога колико су кључни параметри избалансирани. Фокусирање на једну спецификацију наслова обично доводи до већих трошкова без мерљиве користи од инспекције. Разумевање интеракције ових параметара је кључно за избор система који поуздано ради у свакодневној производњи ПЦБА.
За већину задатака инспекције БГА, резолуција у опсегу од 3–5 μм је већ довољна, посебно за нагиб лопте од 0,4 мм и више. На овом нивоу, проблеми са пражњењем, колапсом и већина абнормалности лемних зглобова су јасно видљиви и мерљиви.
Субмикронска резолуција постаје корисна само када се прегледају изузетно фине структуре или се спроводи напредна анализа кварова. У рутинској инспекцији ПЦБА, често уводи компромисе који превазилазе његове предности. Већа резолуција обично смањује видно поље, повећава време скенирања и значајно подиже трошкове система без пружања пропорционалних добитака у способности детекције кварова.
Геометријско увећање побољшава видљивост детаља, али то увек долази на штету видног поља. Како се увећање повећава, видљива област инспекције се смањује, што значи да је потребно више слика за покривање исте плоче.
За велике или сложене ПЦБ-е, прекомерно увећање може драматично повећати време инспекције и смањити пропусност. Практични циљ није да се максимизира увећање, већ да се изабере ниво који јасно решава циљне недостатке, а истовремено омогућава ефикасну покривеност читавог подручја инспекције.
Снага цеви одређује колико добро рендгенски зраци продиру у материјале, али већа снага не значи аутоматски боље слике. Виши кВ нивои су корисни за дебеле, вишеслојне плоче, дизајне са високим садржајем бакра или компоненте са заштитом и хладњаком.
За већину ПЦБА апликација, опсег снаге цеви од 90–130 кВ обезбеђује ефикасан баланс између пенетрације и контраста слике. Прекорачење овог опсега често смањује контраст у танким лемним спојевима, чинећи празнине и суптилне дефекте теже разликовати него лакшим. У многим случајевима, прекомерна снага цеви деградира квалитет инспекције уместо да га побољшава.
Тамо где је рендгенски систем постављен у производни ток има директан утицај на пропусност, стратегију инспекције и повраћај инвестиције. Иако се инлине рендгенски снимак често посматра као крајњи циљ, он није аутоматски прави избор за сваку фабрику.
Оффлине рендгенски системи нуде највиши ниво флексибилности. Они могу да обрађују широк спектар величина плоча, типова производа и задатака инспекције без нарушавања равнотеже линија. Са нижим почетним улагањем, једноставнијим захтевима за одржавање и лакшим приступом оператеру, системи ван мреже су веома погодни за инспекцију узорковања, валидацију НПИ-а и детаљно решавање проблема.
За многе фабрике, посебно оне које покрећу мешовите производе или умерене количине, оффлине Кс-раи пружа све потребне инспекцијске могућности без увођења нових уских грла или ограничења распореда.
Инлине рендгенска инспекција постаје драгоцена када је обим производње висок и конзистентан, обично изнад 10.000 плоча месечно, и када је потребна тренутна повратна информација да би се спречило ширење дефекта. У овим случајевима, аутоматизована инспекција сваке плоче може значајно смањити дораду и побољшати стабилност процеса.
Међутим, инлине системи такође доносе веће трошкове, веће захтеве за простором и строга ограничења у времену циклуса. За производњу средњег или малог обима, ови фактори често надмашују предности, чинећи инлине Кс-зраке претераним улагањем него повећањем продуктивности.

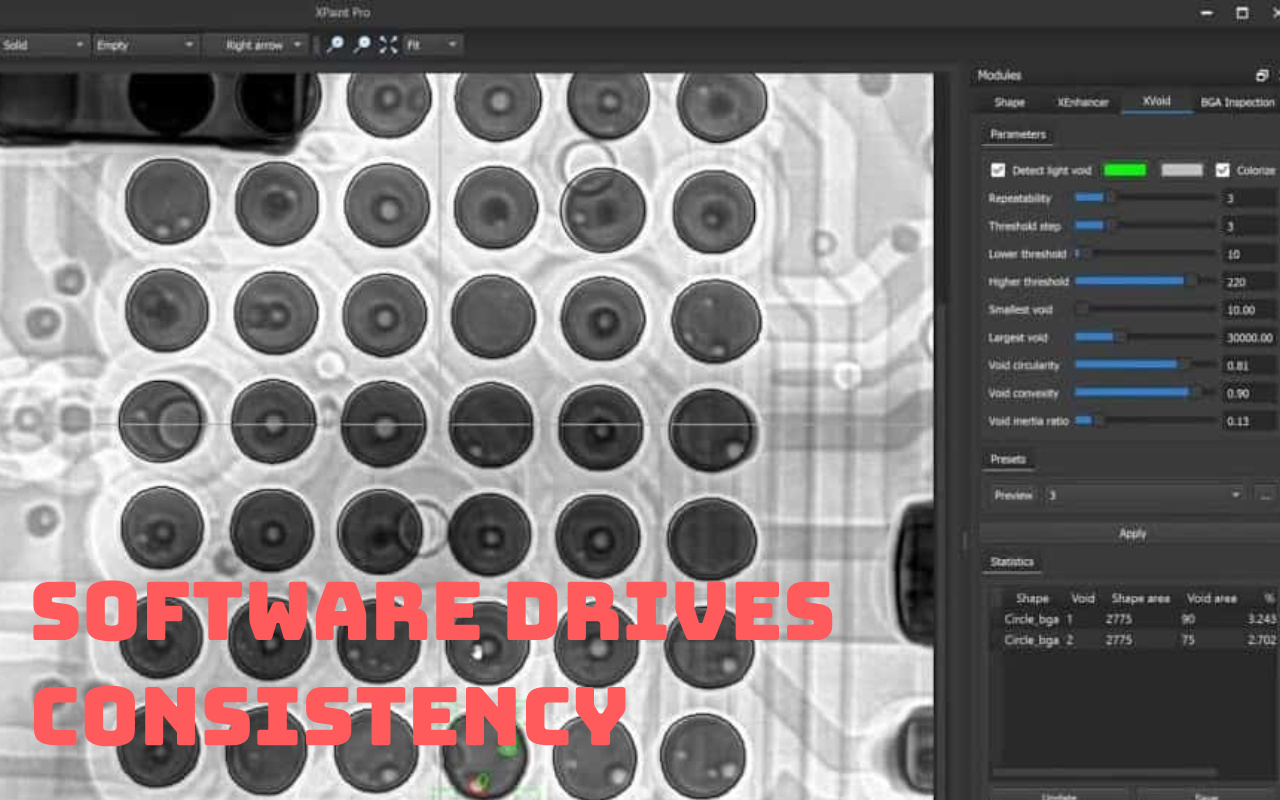

Чак и најбоља оптика и рендгенске цеви дају ограничену вредност без интелигентног софтвера иза њих. У свакодневној инспекцији ПЦБА, софтвер одређује колико се доследно идентификују дефекти, колико резултати зависе од искуства оператера и колико корисни подаци инспекције постају изван једног проласка или процене.
Ручна процена празнина уводи субјективност и недоследност, посебно код различитих оператера и смена. Савремени софтвер за рендген користи алгоритме за аутоматски израчунавање процента празнине према критеријумима прихватања ИПЦ-а, дајући поновљиве и упоредиве резултате.
Овај ниво доследности је од суштинског значаја за контролу процеса. Када су празни подаци поуздани и објективни, инжењери могу да прате трендове, да повезују дефекте са параметрима штампања или поновног преливања и врше прилагођавања на основу информација уместо да се ослањају само на визуелну процену.
Уграђене библиотеке дефекта и анализа слика уз помоћ вештачке интелигенције значајно смањују криву учења за оператере. Уместо да тумачи необрађене слике од нуле, систем истиче сумњива подручја и класификује уобичајене типове дефеката као што су пражњење, премошћивање или отварање.
Ово не само да убрзава доношење инспекцијских одлука, већ и смањује зависност од високо искусног особља. У фабрикама са ротирајућим сменама или ограниченим специјалистима за инспекцију, робустан софтвер директно побољшава конзистентност и пропусност инспекције.
Подаци рендгенске инспекције постају далеко вреднији када нису изоловани. Беспрекорни извоз СПЦ података, слика и статистике о грешкама омогућава дугорочну анализу приноса и следљивост.
Када се интегрише са МЕС или фабричким системима података, рендгенска инспекција подржава иницијативе индустрије 4.0 повезујући трендове дефекта са специфичним производима, процесима и временским оквирима. Ово трансформише Кс-зраке из самосталног алата за инспекцију у основни елемент оптимизације процеса.
Набавна цена рендгенског апарата је само полазна тачка. Током животног века система, оперативни трошкови, одржавање и индиректни трошкови често су једнаки—или премашују—почетну инвестицију. Разумевање укупних трошкова власништва је кључно за доношење одрживе одлуке.
Нижи почетни трошкови не значи увек ниже укупне трошкове. Системи са затвореним цевима обично захтевају минимално одржавање и без замене филамента, што чини оперативне трошкове предвидљивим. Међутим, они често ограничавају достижну резолуцију и флексибилност.
Системи отворених цеви нуде веће перформансе и финију резолуцију, али захтевају периодичну замену филамента и активније одржавање. Ови текући трошкови се морају узети у обзир заједно са користима од учинка, а не вредновати изоловано.
Запечаћене рендгенске цеви обично обезбеђују животни век у распону од 8.000 до 15.000 радних сати уз минимално одржавање. Отворене цеви могу захтевати планиране сервисне интервенције, што доводи до застоја и разматрања планирања одржавања.
Поред одржавања хардвера, време за обуку оператера и инжењера такође доприноси укупним трошковима власништва. Системи са интуитивним софтвером и стабилним токовима рада смањују трошкове обуке и скраћују време потребно за постизање поузданих резултата инспекције.
Повраћај улагања значајно варира у зависности од апликације. У контроли квалитета великог обима, РОИ је вођен првенствено смањеном прерадом, нижим стопама отпада и бржим откривањем одступања процеса. У окружењима НПИ и анализе грешака, вредност долази од брже идентификације основног узрока, краћих циклуса отклањања грешака и мањег броја враћања поља.
У оба случаја, најуспешније инвестиције су оне где су могућности система блиско усклађене са стварним потребама инспекције, а не са теоријским максималним перформансама.

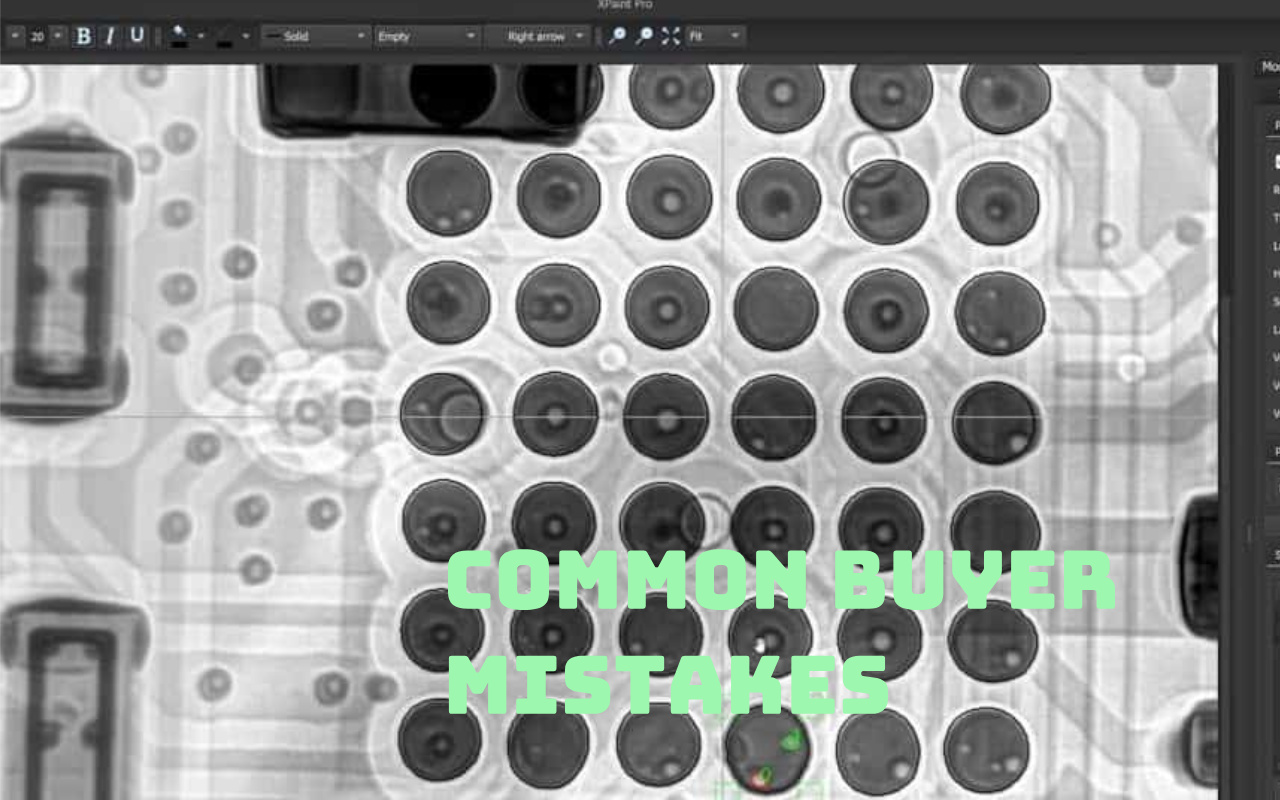

Већина грешака у куповини није узрокована недостатком буџета, већ погрешном проценом шта инспекцијски задатак заправо захтева. Следеће замке се изнова појављују у ПЦБА фабрикама свих величина.
Једна уобичајена грешка је претерано улагање у пуну 3Д ЦТ способност када 2.5Д инспекција већ пружа довољну видљивост. Ово често резултира знатно већим трошковима, споријом брзином инспекције и недовољно искоришћеним карактеристикама које додају малу вредност у свакодневној производњи.
Још једна честа грешка је фокусирање скоро искључиво на бројеве резолуције уз игнорисање видног поља, употребљивости софтвера и тока рада инспекције. Екстремно висока резолуција може изгледати импресивно на табели са подацима, али често смањује област покривености и повећава време инспекције без побољшања стварне детекције квара.
Софтвер је такође у великој мери потцењен. Системи са сложеним интерфејсима или ограниченом аутоматизацијом успоравају усвајање, повећавају зависност од оператера и смањују доследност инспекције—без обзира на квалитет хардвера.
Коначно, многи купци занемарују практичне факторе као што су површина пода, проток руковања плочама и захтеви за заштиту од зрачења. Ови проблеми се често појављују тек након инсталације, када промене распореда и поремећаји у току рада постану скупи и тешко их је исправити.

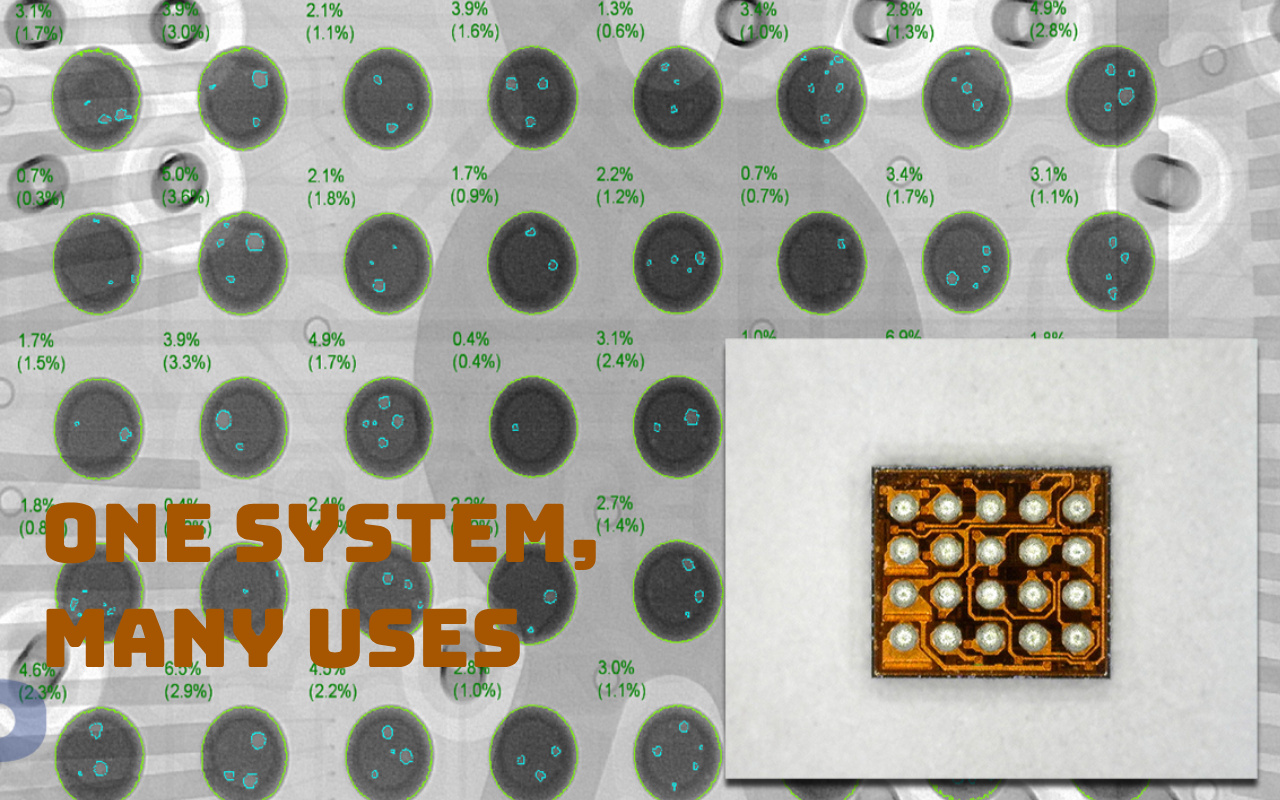

Да бисте илустровали како се захтеви инспекције претварају у избор система, размотрите како једна свестрана офлајн рендгенска платформа може да подржи више сценарија из стварног света без превелике конфигурације.
У производњи потрошачке електронике средњег обима, основна инспекција БГА празнина је често примарни захтев. У овом случају, 2Д или 2.5Д систем опремљен аутоматским мерењем празнина даје брзе, поновљиве резултате без успоравања производње или повећања трошкова инспекције.
За НПИ и валидацију процеса у аутомобилској електроници, приоритети инспекције се мењају. Исти систем, користећи нагнуте погледе и флексибилну навигацију, може открити ризике у раној фази главе у јастуку и одвајање лемних спојева без потребе за потпуном ЦТ скенирањем. Ово омогућава инжењерима да брзо идентификују недостатке процеса док време инспекције држи под контролом.
Одлуке о конфигурацији играју главну улогу у балансирању трошкова и могућности. За већину СМТ апликација, систем затворене цеви који ради око 90 кВ са величином тачке близу 5 μм обезбеђује довољну пенетрацију и јасноћу слике за поуздану инспекцију.
У комбинацији са програмирањем у ЦНЦ стилу и интуитивном навигацијом, системи као што је ИЦТ-7900 омогућавају ефикасно узорковање на различитим плочама и производима. Овај приступ подржава и рутинске провере квалитета и дубљу инжењерску анализу, без сложености и трошкова претерано специфицираних платформи за инспекцију.
Безбедност и усклађеност нису опциони детаљи—они директно утичу на заштиту оператера, регулаторно одобрење и да ли систем може да ради непрекидно без прекида. Занемаривање ових фактора често доводи до неочекиваних застоја или скупих накнадних опремања након инсталације.
Модерни рендгенски системи у орманском стилу дизајнирани су са свеобухватном заштитом и заштитом од блокаде. У нормалном раду, цурење зрачења је обично далеко испод ФДА и ОСХА граница, често испод 0,5 мР/х мерено на удаљености од 5 цм од кућишта.
Ефикасна безбедност од зрачења прати принцип АЛАРА: минимизирање излагања кроз правилну контролу времена, удаљености и заштите. Када су ови принципи уграђени у дизајн система и дневне оперативне процедуре, рендгенски преглед остаје безбедан за оператере и усклађен са регулаторним стандардима.
Дугорочна поузданост зависи од проактивног планирања одржавања. Годишња калибрација, рутинске провере система и периодична провера перформанси цеви помажу у одржавању стабилног квалитета слике и тачности инспекције.
Системи затворених цеви генерално нуде предвидљив век трајања и минималне захтеве за одржавањем, што смањује непланиране застоје. Да би осигурале конзистентан рад, многе фабрике такође укључују уговоре о сервисирању и резервно планирање као део своје власничке стратегије, уместо да одржавање третирају као накнадну мисао.
Пре него што се посветите рендгенском систему, прођите кроз следећу контролну листу да бисте потврдили усклађеност између потреба за инспекцијом и способности система.
Почните тако што ћете идентификовати које плоче и типове компоненти ће се најчешће прегледати. Дефинишите специфичне недостатке који се морају открити, као што су пражњење, глава у јастуку, премошћивање или недовољан лем. Појасните потребну дневну или сатну пропусност како бисте избегли стварање новог уског грла у производњи.
Одлучите да ли постављање на мрежи или ван мреже најбоље одговара вашем току производње. Процените које су функције софтвера неопходне, укључујући аутоматско израчунавање празнина, алате за анализу слике и МЕС или СПЦ интеграцију. На крају, потврдите да систем испуњава све локалне захтеве за безбедност зрачења и усклађеност да бисте избегли кашњења у инсталацији или оперативна ограничења.
Успешна селекција рендгенских снимака почиње са јасним дефинисањем ризика од кварова и обима производње пре него што изаберете технологију инспекције. Права равнотежа између 2Д, 2,5Д и 3Д ЦТ зависи од потреба апликације — не од максималних спецификација.
Избалансиран дизајн система и јаке софтверске могућности доследно дају већу вредност од саме екстремне резолуције. За многе фабрике, офлајн рендгенска инспекција пружа најпрактичнију комбинацију флексибилности, перформанси и цене, док су инлине системи оправдани само у окружењима са правим великим обимом.
Пре свега, укупни трошак власништва би требало да води одлуку. Избегавајте претерано специфицирање карактеристика које повећавају цену без решавања стварних проблема и изаберите рендгенски систем који даје поуздане резултате инспекције економично и доследно током целог радног века.
Не, за већину основних провера БГА празнина и праћења процеса, 2Д или 2.5Д системи су довољни и коштају много мање. 3Д ЦТ постаје неопходан само када вам је потребна прецизна локација шупљина на З оси (нпр. интерфејс наспрам центра), раздвајање слојева на двостраним плочама или усклађеност са строгим аутомобилским/медицинским стандардима који захтевају волуметријску квантификацију. Почните са позадином: Празнине се формирају од заробљеног течног гаса током повратног тока; ИПЦ-7095 омогућава до 25-30% укупног пражњења у куглицама у зависности од класе производа.
Добар 2.5Д систем са приказом нагиба поуздано открива величину празнине, положај и ризике од „главе у јастуку“. Пример: Фабрике потрошачке електронике рутински користе 2.5Д офлајн системе за 100% узорковање са одличном контролом приноса, уштедећи 40-60% у односу на ЦТ.
Повраћај улагања зависи од избегавања трошкова отклањања кварова. Кораци укључују: Процену тренутне стопе прераде/неуспеха на терену због скривених дефеката (нпр. 2-5% за БГА проблеме). Израчунајте просечну цену по неуспешној плочи (прерада $50-200, поврат на терену $500+). Помножите са годишњом количином да бисте добили потенцијалне уштеде. Одузмите ТЦО система (куповина + 3-5 година одржавања/обуке). Поделите уштеде са укупним укупним капиталом за период отплате. Линије великог обима (>50.000 плоча/годишње) често имају мање од 12 месеци отплате због смањене прераде.
Мали обим/НПИ добија на вредности кроз брже отклањање грешака и мање притужби купаца. Прави пример: Фабрика средњег обима смањила је прераду БГА за 80% након додавања офлајн рендгенских снимака, плаћајући машину за 18 месеци само уштедом радне снаге.
Модерним системима са запечаћеним цевима потребно је минимално одржавање: годишњу калибрацију/сертификацију за тачност и усклађеност са сигурношћу, периодично чишћење детектора и ажурирања софтвера. Модели са отвореним цевима захтевају замену филамента сваке 1-2 године. Буџет за уговоре о превентивним услугама (5-10% набавне цене годишње).
Свакодневно: једноставне провере загревања и стабилности. Истраживања радијационе безбедности годишње. Време непрекидног рада обично прелази 98% уз одговарајућу негу. У поређењу са АОИ, одржавање рендгенских зрака кошта мање јер ниједна покретна оптика није контаминирана.
Ретко за количине испод 20-30 хиљада плоча месечно. Инлине додаје сложеност, простор и цену док ризикује уска грла у линији ако време циклуса премашује такт. Већина фабрика средњег обима користи системе ван мреже за 5-20% узорковања плус АОИ/СПИ након поновног претока, постижући еквивалентан квалитет уз мања улагања. Инлине се исплати само када је обавезна 100% инспекција скривених зглобова (нпр. ваздухопловство) или су трошкови прераде изузетно високи.
Пример: Многи добављачи аутомобила успешно користе средњу запремину са офлајн 2.5Д рендгенским снимцима који су стационирани близу линије ради брзе повратне информације.
Критично важно—често више од необрађених хардверских спецификација. Добар софтвер обезбеђује аутоматско мерење празнина (поновљиво по ИПЦ), библиотеке за класификацију грешака (смањује зависност од вештина оператера) и МЕС/СПЦ извоз за праћење трендова. Лош софтвер доводи до споре ручне анализе и недоследних резултата. Модерни системи користе расуђивање уз помоћ вештачке интелигенције, скраћујући време прегледа за 50-70%. Када процењујете машине, тестирајте употребљивост софтвера са вашим стварним плочама—то је разлика између алата који се не користи и оног који покреће свакодневно побољшање приноса.
