Већина проблема са БГА празнинама се не налазе тамо где су створени.
Они се налазе много касније — након што су производи отпремљени, под стресом и враћени без очигледног објашњења.
Фабрике често кажу да „проверавају“ празнине. Оно што они заправо мисле је да доказе снимају након чињенице . Празнина је већ ту. Процес који га је створио је већ кренуо даље.
Да би разумели зашто се празнине стално враћају, инжењери морају да погледају даље од резултата инспекције и испитају механизам иза тога. Ово захтева разумевање не само онога што приказује рендгенска слика, већ и како рендгенска инспекција функционише у електроници и како се њени подаци могу користити као повратна информација, а не као суд.
Када се рендгенска инспекција третира као алатка за повратну информацију уместо капије за пролаз/неуспех, постаје могуће пратити формирање празнина до његовог извора и спречити да се исти дефект поново појави.
БГА празнине су опасне управо зато што се у почетку понашају пристојно.
Не праве кратке спојеве, не прекидају сигнале и не оглашавају се током функционалног тестирања.
Плоча се укључује. Бројеви изгледају нормално. Сви иду даље.
Оно што празнина ради уместо тога је чекање.
Он се налази унутар лемног споја, смањујући контактну површину и концентришући стрес, док производ улази у стварни живот – топлоту, оптерећење, вибрације и време.
Док зглоб почне да пропада, процес који га је створио је давно прошао, а докази су закопани.
Ово кашњење није случајност физике.
То је разлог зашто празнине беже из фабрика и враћају се као проблеми са поузданошћу.
Празнина не слаби равномерно лемни спој.
То ствара неравнотежу - топлотну, механичку и на крају структурну.
Топлота се бори да побегне кроз спој са унутрашњим шупљинама.
Напрезање се акумулира на ивицама празнине уместо да се природно шири кроз лем.
Под термичким циклусом, те тачке напрезања постају извори пукотина.
Неуспех је ретко драматичан.
Појављује се као испрекидано понашање, грешке осетљиве на температуру или замор у раном животу који пркоси једноставном објашњењу.
Због тога се кварови повезани са празнинама често погрешно дијагностикују као проблеми квалитета компоненти, а не проблеми у процесу.
Празнина не слаби равномерно лемни спој.
То ствара неравнотежу - топлотну, механичку и на крају структурну.
Топлота се бори да побегне кроз спој са унутрашњим шупљинама.
Напрезање се акумулира на ивицама празнине уместо да се природно шири кроз лем.
Под термичким циклусом, те тачке напрезања постају извори пукотина.
Неуспех је ретко драматичан.
Појављује се као испрекидано понашање, грешке осетљиве на температуру или замор у раном животу који пркоси једноставном објашњењу.
Због тога се кварови повезани са празнинама често погрешно дијагностикују као проблеми квалитета компоненти, а не проблеми у процесу.
Електрично тестирање може само да потврди да је коло повезано, а не да ли ће лемни спој преживети дуготрајни стрес.
АОИ се суочава са фундаменталнијим ограничењем: једноставно не може да види унутар пакета који се завршавају на дну.
Због тога многи критични БГА дефекти остају невидљиви само за оптичку инспекцију, као што је јасно објашњено у Кс-зрацима против АОИ: који су дефекти невидљиви за оптичку инспекцију.
Као резултат тога, кварови у вези са празнинама се често погрешно дијагностикују као проблеми са квалитетом компоненти, а не као проблеми у вези са процесом.

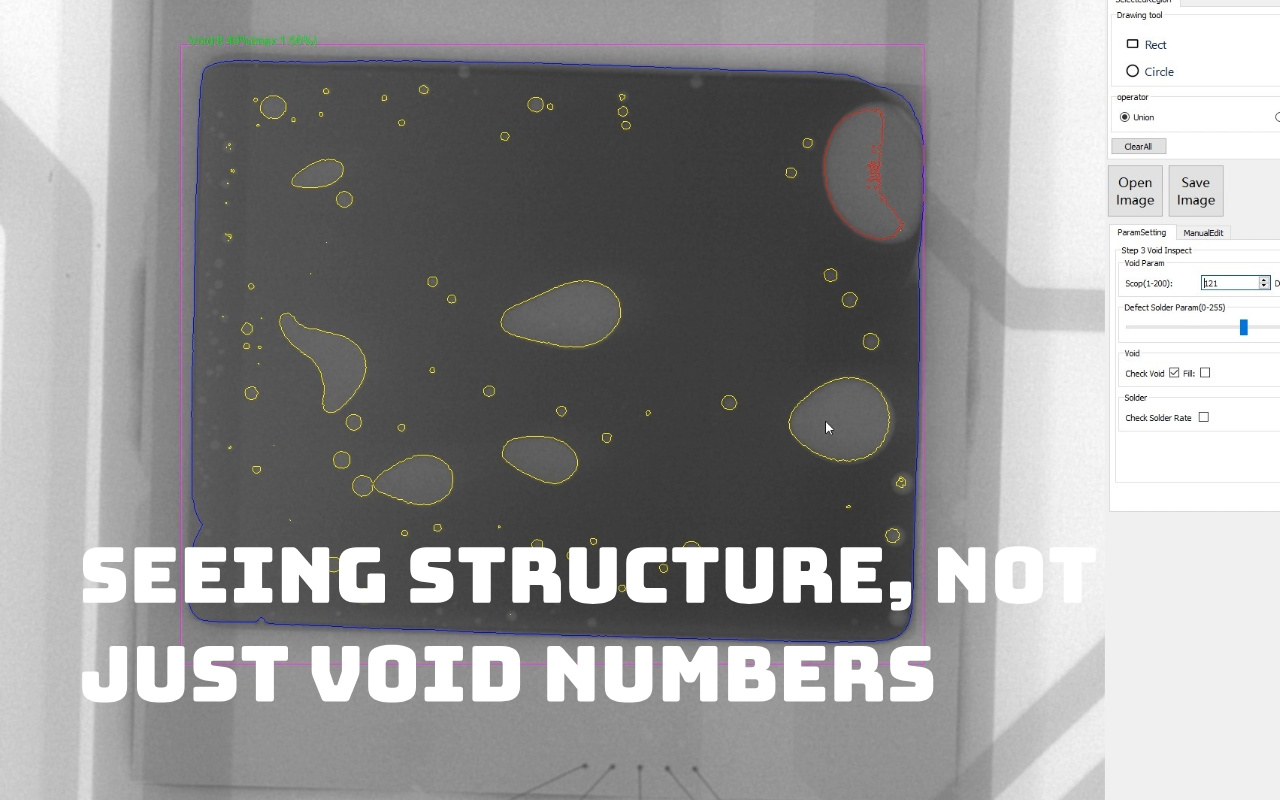

Већина дискусија о празнинама почиње и завршава се процентом.
Ово је згодно, мерљиво и често обмањујуће.
Два лемна споја могу да деле исти проценат празнине и да се понашају потпуно другачије на терену.
Празнина у центру испод лопте омета ток топлоте много више од неколико мањих шупљина близу ивица.
Дистрибуција прича причу коју сами бројеви не могу.
Рендген не мери само количину.
Она открива структуру—а структура одређује понашање.
Једна велика празнина делује као мана у стаклу.
Стрес се не шири око њега; скупља се.
Више малих шупљина, равномерно распоређених, могу смањити запремину лемљења, али и даље омогућавају поделу оптерећења.
Разлика није теоретска - она се показује у веку замора и топлотној отпорности.
Без рендгенског снимка, ова два стања изгледају идентично као код низводних тестова.
Са рендгенским снимком, разлика је очигледна - и делотворна.
Једна рендгенска слика је фотографија.
Серија слика је временска линија.
Када се понашање празнине понавља на панелима, то указује на стабилно – али погрешно – стање процеса.
Када се постепено помера током времена, сигнализира хабање, контаминацију или пузање параметара.
Конзистентност тренда је место где рендгенски снимак престаје да буде инспекција и почиње да буде надзор.
То говори инжењерима не само шта се догодило, већ и да ли се погоршава.

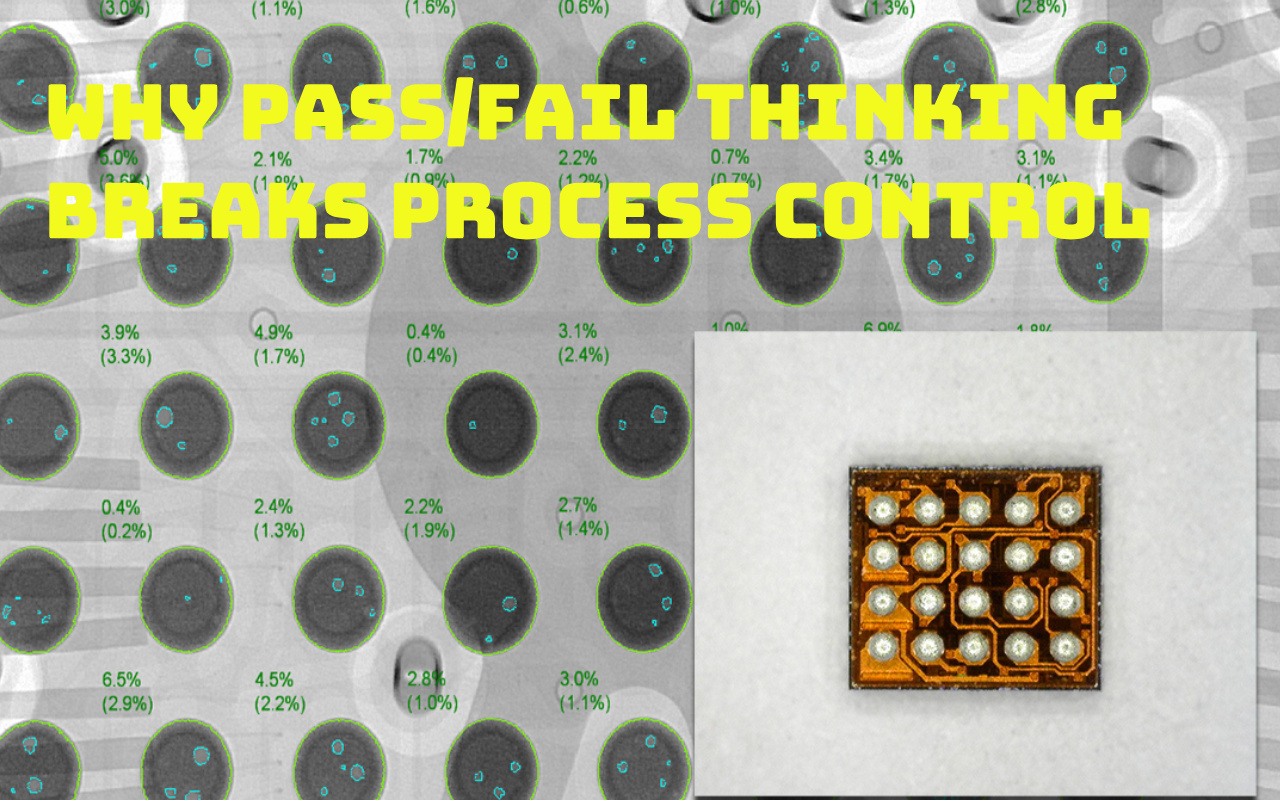

Стандарди дефинишу минималну линију између прихватљивог и неприхватљивог.
Они не дефинишу изврсност, стабилност или маргину.
Процес који живи мало испод границе није здрав – крхак је.
Ипак, многе фабрике пролазе ИПЦ критеријуме третирају као доказ да ништа не захтева пажњу.
Рендген открива колико је процес близу те ивице.
Игнорисање те информације је избор, а не ограничење.
Проћи или неуспешно је једноставно.
Реалност није.
Процеси се одвијају тихо.
Пасте агес. Шаблоне носе. Профили се померају.
Ништа од тога не узрокује тренутни квар, али сви остављају отиске прстију унутар лемног споја.
Бинарне пресуде бришу те отиске прстију.
Анализа трендова их чува.
Када се правилно користи, рендгенски снимак одговара на једно, снажно питање:
Шта је процес заправо произвео?
Када се параметри промене, рендгенски снимак потврђује да ли је промена била важна.
Када се материјали промене, то показује последицу, а не намеру.
Ова повратна спрега замењује аргумент доказима.
Контролу процеса претвара из веровања у посматрање.
Формирање празнина често почиње пре него што компонента икада додирне плочу.
Недоследан волумен пасте значи недоследну доступност флукса.
Лоше ослобађање задржава остатке где гасови треба да излазе.
Рендген не дијагностикује штампање директно, али открива његов исход.
Када се празни обрасци понављају, штампање често говори кроз лемни спој.
Постављање одређује како се лем може померати.
Превише силе ограничава проток. Премало дозвољава неравнотежу.
Копланарност компоненти одлучује да ли је колапс униформан или хаотичан.
Ови ефекти су суптилни, невидљиви током постављања и неоспорни под рендгенским снимком.
Јоинт памти који је пласман заборавио.
Рефлов не ствара толико празнине колико открива да ли су раније фазе правилно припремиле спој.
Недовољно предгревање оставља флукс неактивним.
Агресивне рампе задржавају гасове пре него што је могуће бекство.
Рендгенска повратна информација одваја неопходна прилагођавања од сујеверја.
Ако се празнина не промени, узрок је негде другде.
Пре него што се процес може побољшати, прво га мора разумети.
Многе фабрике прескачу овај корак и прелазе директно на прилагођавање, надајући се да ће следећа промена бити права.
Празна основна линија није мета. То је опис стварности.
Он бележи шта процес производи када се одвија нормално, са нетакнутим предностима и недостацима.
Ова основна линија мора укључивати варијације – добре плоче, просечне плоче и маргиналне – јер проблеми са поузданошћу не потичу од просека.
Без основне линије, инжењери немају референтну тачку.
Свака флуктуација је хитна, свако одступање је сумњиво.
Са основном линијом, промена постаје мерљива, а побољшање постаје намерно уместо емоционално.
Једна рендгенска слика одговара само на једно питање: шта се десило са овом плочом?
Производња, међутим, није направљена од појединачних плоча.
Празнине постају значајне када се понављају, померају или групишу током времена.
Спор узлазни тренд често сигнализира хабање шаблона, старење пасте или термичку неравнотежу много пре него што се појаве кварови.
Ова рана упозорења су невидљива ако инжењери гледају само изоловане резултате.
Праћење тренда пребацује пажњу са кривице на понашање.
Он говори инжењерима да ли је процес стабилан, да ли се погоршава или реагује на интервенцију.
Ово је тренутак када рендгенски снимак престаје да буде инспекција и почиње да постаје предвиђање.
Свака промена процеса је тврдња: ово ће побољшати ствари.
Рендген је начин на који се та тврдња тестира.
Без верификације, прилагођавања се акумулирају и делују на непредвидиве начине.
Инжењери губе поверење јер не могу да кажу која је промена била важна, а која ништа.
Рендгенска повратна информација враћа јасноћу повезујући узрок са последицом.
Када се понашање празнине не промени након прилагођавања, порука је једноставна: основни узрок лежи негде другде.
Ова искреност штеди време, спречава прекомерне корекције и штити стабилност процеса.
Докази замењују аргументе, а напредак постаје поновљив.
Просеци су удобни јер поједностављују сложеност.
Они су такође опасни из истог разлога.
Прихватљиви просек може сакрити екстремне случајеве у којима поузданост почиње да пада.
Неколико спојева са критичним празним структурама може мирно постојати испод уверљивог броја.
Ово је начин на који процеси пролазе ревизије и и даље изневеравају клијенте.
Рендгенске слике откривају дистрибуцију, а не само величину.
Игнорисање те информације није техничко ограничење – то је избор.
И ретко је то мудро.
Када се рендгенски снимак користи тек након што се појави проблем, он постаје историјски запис.
Објашњава шта је пошло по злу, али прекасно да се то спречи.
До тренутка када квар покрене инспекцију, материјали су се можда променили, опрема се можда померила и услови се можда више не подударају.
Анализа основног узрока постаје спекулативна уместо прецизна.
Превентивни преглед, чак и на ниској фреквенцији, мења ову динамику.
Омогућава инжењерима да препознају обрасце пре него што постану инциденти.
Разлика није у машини, већ у томе када се користи.
Подаци треба да разјасне процесе, а не да приписују кривицу.
Када се рендгенски резултати користе за упирање прстом, учење престаје.
Оператери прилагођавају понашање како би избегли преиспитивање уместо да побољшају резултате.
Инжењери постају опрезни уместо радознали.
Процес постаје крут, а не бољи.
Смањење празнине захтева отвореност.
Рендген се мора посматрати као неутралан доказ – шта је процес произвео, а не ко није успео.
Тек тада се побољшање може одржати.

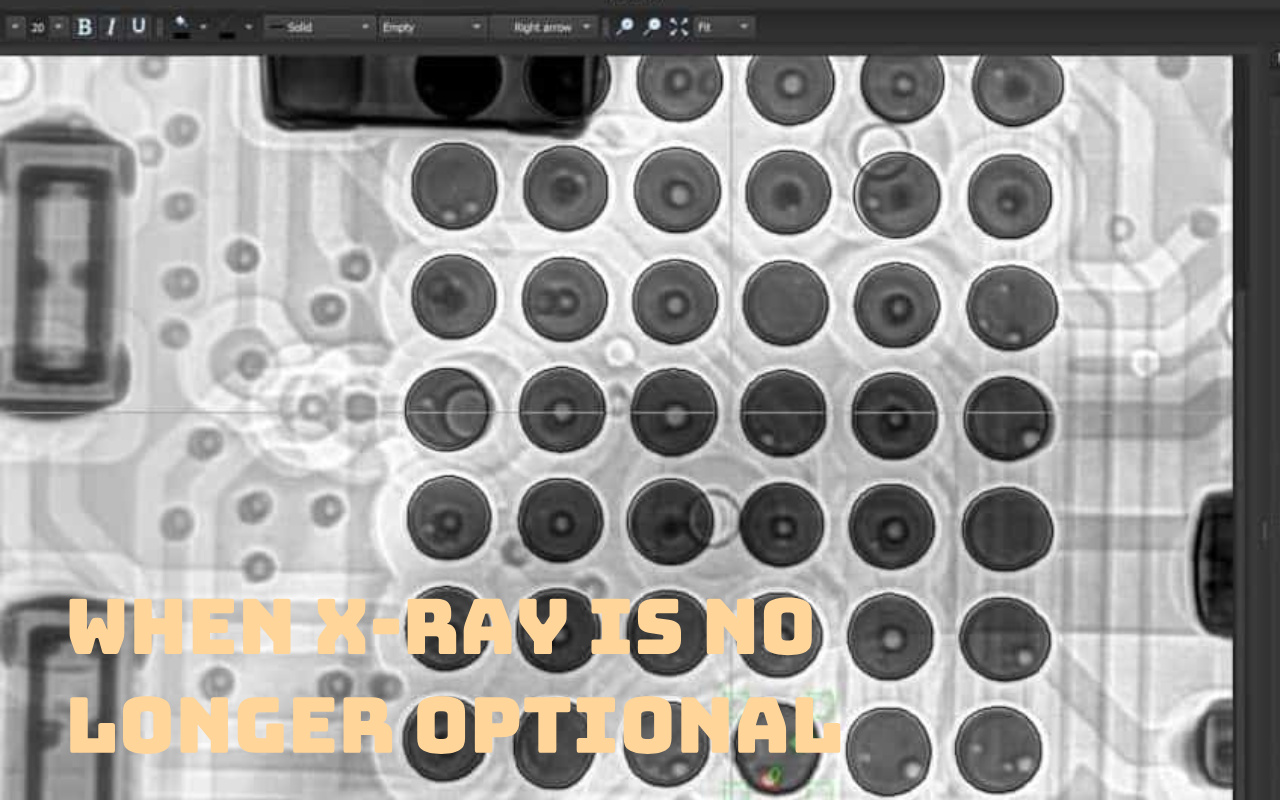

У склоповима велике снаге, спојеви за лемљење су део термичког система.
Празнине прекидају проток топлоте једнако сигурно као и лоши расхладни елементи.
Без повратне информације рендгенским зрацима, ови прекиди остају невидљиви све док се перформансе не смање.
У том тренутку, корективне мере више нису превентивне – то је контрола штете.
За термички критичне дизајне, погађање није прихватљиво.
Рендгенска повратна информација обезбеђује видљивост потребну за контролу онога што се не може видети са површине.
У овим случајевима, инспекција није опциона – она је темељна.
Време је немилосрдно у дуготрајним производима.
Мале несавршености расту под понављањем, топлотом и вибрацијом.
Индустрије које захтевају поузданост то разумеју.
Они захтевају доказе не само о усклађености, већ и о контроли.
Рендгенска повратна информација даје тај доказ показујући унутрашње понашање зглобова током времена.
Због тога се ови сектори не питају да ли је потребан рендгенски снимак.
Питају како се користи.
Разлика је битна.
Како плоче постају дебље и сложеније, термално понашање постаје мање интуитивно.
Топлота више не тече равномерно. Излазак гаса постаје непредвидив.
Оно што инжењери намеравају током рефлов често није оно што се заправо дешава испод паковања.
Рендген открива овај јаз између намере и исхода.
У сложеним таблама видљивост није луксуз.
То је једини начин да се претпоставка замени разумевањем.
Када рендгенски подаци уђу у СПЦ, празнине престају да буду изненађења.
Они постају трендови, границе и сигнали.
Контролне карте претварају инспекцију у праћење.
Инжењери више не чекају да се појаве кварови – они посматрају како се понашање развија.
Ово је разлика између реаговања на неуспех и управљања процесом.
СПЦ не доноси одлуке.
То чини одлуке неизбежним.
Сам рендгенски снимак показује исходе, а не узроке.
Веза ствара значење.
Када се трендови празнине упореде са подацима за штампање, појављују се обрасци.
Када се повежу са профилима за преобликовање, објашњења постају јаснија.
Корелација сужава простор за претрагу и убрзава корекцију.
Изоловани подаци збуњују.
Повезани подаци поучавају.
Тежња за нултим празнинама често дестабилизује производњу.
Свако мало прилагођавање уноси нову неизвесност.
Стабилан процес са предвидљивим понашањем празнине много је вреднији од нестабилног који јури за савршенством.
Рендгенска повратна информација помаже да се дефинише тај прозор стабилности и задржи процес унутар њега.
Поузданост се не постиже отклањањем сваке несавршености.
Постиже се контролом оних који су важни, доследно, током времена.
Рендген открива празнине, али их не поправља – само систематска повратна информација затвара путеве формирања.
Прелазак са пролаза/неуспеха на контролу засновану на тренду; повезати празнине са штампањем, постављањем и преливањем; користите способне алате као што је ИЦТ-7900 за брзе и прецизне податке.
Циљајте доследно мало празнина као доказ овладавања процесом, посебно у апликацијама високе поузданости.
ИПЦ стандарди третирају >25% празнина у било којој појединачној кугли као дефект за производе класе 3, али ово је минимална основна линија. Позадина: Граница произилази из студија поузданости које показују повећан ризик изнад тог нивоа за термичка и механичка напрезања. У пракси, способни процеси постижу <15% просека, а ниједна лопта не прелази 20%. Пример примене: У аутомобилским енергетским модулима, инжењери често затегну на <10% на термалним куглицама да би обезбедили ширење топлоте, што је верификовано кроз убрзано тестирање животног века које повезује мање шупљине са дужим циклусима до отказа.
Не—неко пражњење је инхерентно због испуштања флукса и физике материјала. Позадина: Чак и оптимизоване пасте са малим празнинама и вакуум рефлов остављају трагове. Принцип: Празнине се формирају када испарљиве материје излазе из растопљеног лема; савршено елиминисање би захтевало лемљење без флукса, што је непрактично. Пример: Водеће линије које користе азот, продужено намакање и пасту са малим празнинама рутински достижу <5% просека, али никада нулу; циљ је предвидљив, пражњење са малим утицајем пре него одсуство.
Узорковање дневно или по смени током стабилне производње; 100% на нове парцеле или после промена. Позадина: Статистичка контрола процеса захтева довољно узорака за рано откривање смена. Принцип: Праћење тренда хвата помаке брже од провера на крају линије. Пример: Линије великог обима прегледају први комад и сваких 50-100 плоча, плус пуне серије након промене профила или материјала, враћајући податке у року од неколико сати да би спречили отпад.
Не — избори штампања и материјала често доносе веће добитке. Позадина: Извори празнине обухватају цео ланац процеса. Принцип: Продужено намакање помаже избацивању гасова, али недовољна запремина пасте или слабо ослобађање задржава више гаса у почетку. Пример: Један објекат је смањио празнине са 22% на 8% само оптимизовањем отвора шаблона и одабиром пасте; за даље смањење на <5% било је потребно само мање продужење намакања, што доказује да су поправке узводно често ефикасније.
Инлине управља великим обимом пролаза/неуспеха и основним мерењима; ван мреже пружа дубљу дијагностику. Позадина: Постоје компромиси између брзине и резолуције. Принцип: Инлине системи се интегришу у линије за податке у реалном времену, али им недостају нагибни/коси погледи и веће увећање офлајн јединица које су потребне за препознавање основног узорка. Пример: Производња користи инлине за праћење трендова и упозорења; инжењеринг повлачи узорке на офлајн станице као што је ИЦТ-7900 ради детаљног мапирања празнина и студија корелације.
