Сербия  |
Селективно таласно лемљење нуди прецизна и ефикасна решења за лемљење ПЦБ-а.
а. Фиксна ПЦБ плоча са покретним спрејом и платформом за лемљење.
б. Висок квалитет лемљења значајно побољшава брзину пролаза.
ц. Модуларни СМЕМА дизајн подржава флексибилно формирање линија.
д. Потпуна ПЦ контрола обезбеђује лако подешавање параметара.
е. Аутоматска калибрација висине таласа одржава стабилне перформансе.
ф. Позиционирање ЦЦД ознаке побољшава прецизно поравнање ПЦБ-а.
г. Титанијумски лонац за лемљење обезбеђује издржљив и поуздан рад.
ИЦТ-СС550
I.C.T
| Количина: | |
|---|---|
| Преглед селективног таласног лемљења
ИЦТ он-лине машина за селективно таласно лемљење СС530/550 је решење високих перформанси произведено у Кини, дизајнирано за прецизно лемљење ПЦБ-а. Овај систем селективног таласног лемљења има фиксну ПЦБ плочу и покретну платформу за распршивање/лемљење, савршену за производњу великих количина. Са потпуном ПЦ контролом, омогућава лака подешавања температуре лемљења, типа флукса и температуре Н2, обезбеђујући одличну следљивост. Подржана преко 25 година стручности, ИЦТ опслужује више од 1600 купаца у 72 земље, испоручујући поуздану опрему за побољшање ефикасности производње. Титанијумски лонац за лемљење и немачки млазни вентили обезбеђују стабилност, што ову селективну машину за лемљење ПЦБ-а чини избором од поверења широм света.
| Листа опреме ДИП линије

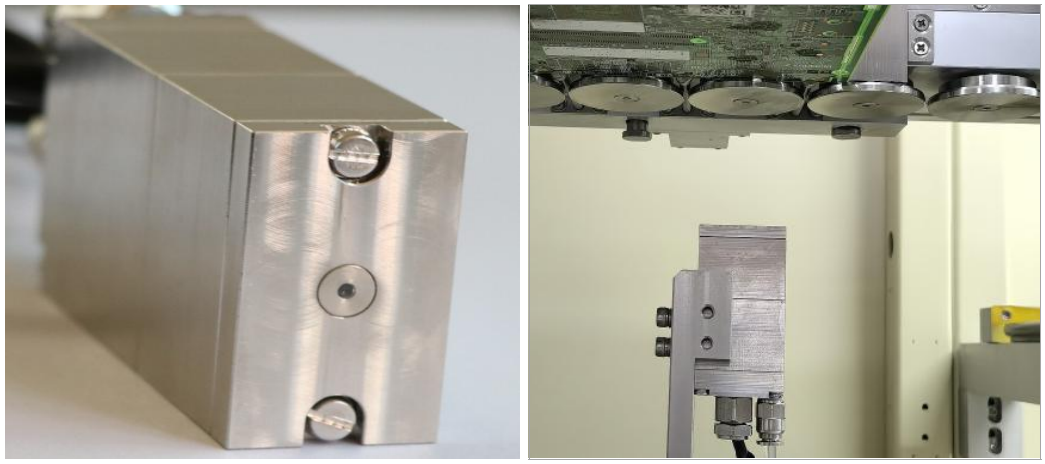

Машина за селективно таласно лемљење има прецизан систем примене флукса са немачким високофреквентним пулсним ињекционим вентилом. Ова технологија даје мале тачке флукса са садржајем чврсте материје мањим од 10%, обезбеђујући тачну и чисту примену. Млазница, постављена на КСИ платформу са тачношћу понављања од 0,02 мм, минимизира отпад и побољшава квалитет лемљења. Подржан резервоаром под притиском и СМЦ пнеуматским компонентама, овај систем одржава стабилно снабдевање флуксом, што га чини идеалним за сложене задатке лемљења ПЦБ-а.
Ефикасна оптимизација предгревања је кључна карактеристика овог система селективног таласног лемљења. Опремљен подесивим доњим предгревањем и ИР грејачем на врху, систем максимизира површину предгревања за равномерну дистрибуцију топлоте. Свестрани дизајн памука на високим температурама обезбеђује стабилност температуре, док дизајн прикључка за одржавање омогућава сервисирање без алата. Ово подешавање смањује време загревања на око 15 минута, повећавајући продуктивност за селективне операције машине за лемљење ПЦБ-а.
Напредна технологија лемљења у машини за селективно таласно лемљење обезбеђује врхунске перформансе. Електромагнетна пумпа обезбеђује стабилне и поуздане врхове лемљења, док титанијумски лонац за лемљење спречава цурење и брзо се загрева помоћу грејача од ливеног гвожђа. Н2 систем за грејање на мрежи побољшава влажење лема и смањује таложење, подржан софтверски контролисаним подешавањима температуре, висине таласа и калибрације. Ова технологија даје доследне резултате за производњу великог обима.
Издржљив дизајн преноса ове селективне машине за лемљење ПЦБ-а користи посебне профиле материјала и троделни систем ваљака за стабилност. Подебљане прилагођене шине подржавају оптерећење до 20 кг, са ПЦБА бочним и горњим системом стезања који осигуравају стабилност плоче. Јапанске моторне и пнеуматске компоненте повећавају поузданост, док тампон зона за транспорт спречава сударе, што га чини робусним избором за дугорочну употребу у производњи.
Поуздана интеграција управљања је постигнута са ПЛЦ+ модулом хигх-енд бус система у овој машини за селективно таласно лемљење. Ово подешавање обезбеђује стабилност и скалабилност, испуњава ЦЕ стандарде и подржава индустрију 4.0 дизајне. Глобални висококвалитетни електрични делови и Цат-6 мрежни каблови обезбеђују брзу комуникацију и осетљиве одговоре, омогућавајући прецизну контролу над свим параметрима лемљења за доследне перформансе.
Оперативни интерфејс система селективног таласног лемљења лак за употребу карактерише вођени режим програмирања са брзим ЦЦД програмирањем и аутоматском идентификацијом млазница. Подржава више језика као што су кинески, енглески и јапански, са визуализацијом података у реалном времену и преласком на ЦЦД надгледање једним дугметом. Овај интуитиван дизајн, у комбинацији са програмирањем слике и интелигентном верификацијом координата, поједностављује рад и побољшава ефикасност за све кориснике.
| Спецификација
| Он-лине селективна машина за лемљење таласа | ||||
| Модел | ИЦТ СС540 | ИЦТ СС550 | ИЦТ СС550П1 | ИЦТ СС550П2 |
| Он-лине Модулар | Спреј + предгревање и лемљење | Спреј + предгревање + лемљење | Спреј + предгревање + лемљење + лемљење | Спреј + предгревање + лемљење + лемљење+ лемљење |
| Систем за лемљење | ||||
| Количина млазнице | 1 | 1 | 2 | 3 |
| Количина посуде за лемљење | 1 сет | 1 сет | 2 сет | 3 сет |
| Двоструки пот (опција) | Н / А | Опција | Опција | Опција |
| Солдер Пот Повер | 2.35кв | 2.35кв | 4.70кв | 7.05кв |
| Флук Систем | ||||
| Резервоар за складиштење флукса | 1L | 1L | 2L | 2L |
| Подршка за флукс | Аларм флукса, аутоматски | |||
| Млазница за прскање | Немачка млазни вентил (тачкасто и линијско прскање) 1 сет | |||
| Величина млазнице за прскање | 130ум (180ум, 210ум опција) | |||
| Брзина прскања | 0 ~ 20мм / с | |||
| Брзина кретања млазнице за прскање | 0 ~ 400мм / с | |||
| Систем за предгревање | ||||
| Режим загревања | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР | Врући ваздух и ИР |
| Подручје загревања | Л500*В500мм | Л500*В500мм | Л500*В500мм | Л500*В500мм |
| Зона предгревања | Горњи топли ваздух: 2, доњи ИР: 1 | |||
| Доња снага предгревања | Мак.12кв | |||
| Врхунска снага предгревања | Мак.6кв | |||
| Време загревања | Приближно 15 мин (подешавање 150℃) | |||
| Контролни режим | ПЦ+ПЛЦ | |||
| Транспортни систем | ||||
| Величина ПЦБ-а (са држачем) | 120*60~500*500мм | |||
| ПЦБ Реплацемент | Онлине | |||
| Горњи зазор ПЦБ-а | 120мм | |||
| Транспортна висина | 900 ± 20 мм | |||
| Транспорт ширина | 60 ~ 500мм | |||
| Димензија: мм | Л1850*В1850*Х1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Тежина | Приближно: 800 кг | Приближно: 1200 кг | Приближно: 1300 кг | Приближно: 1500 кг |
| Листа опреме ДИП линије

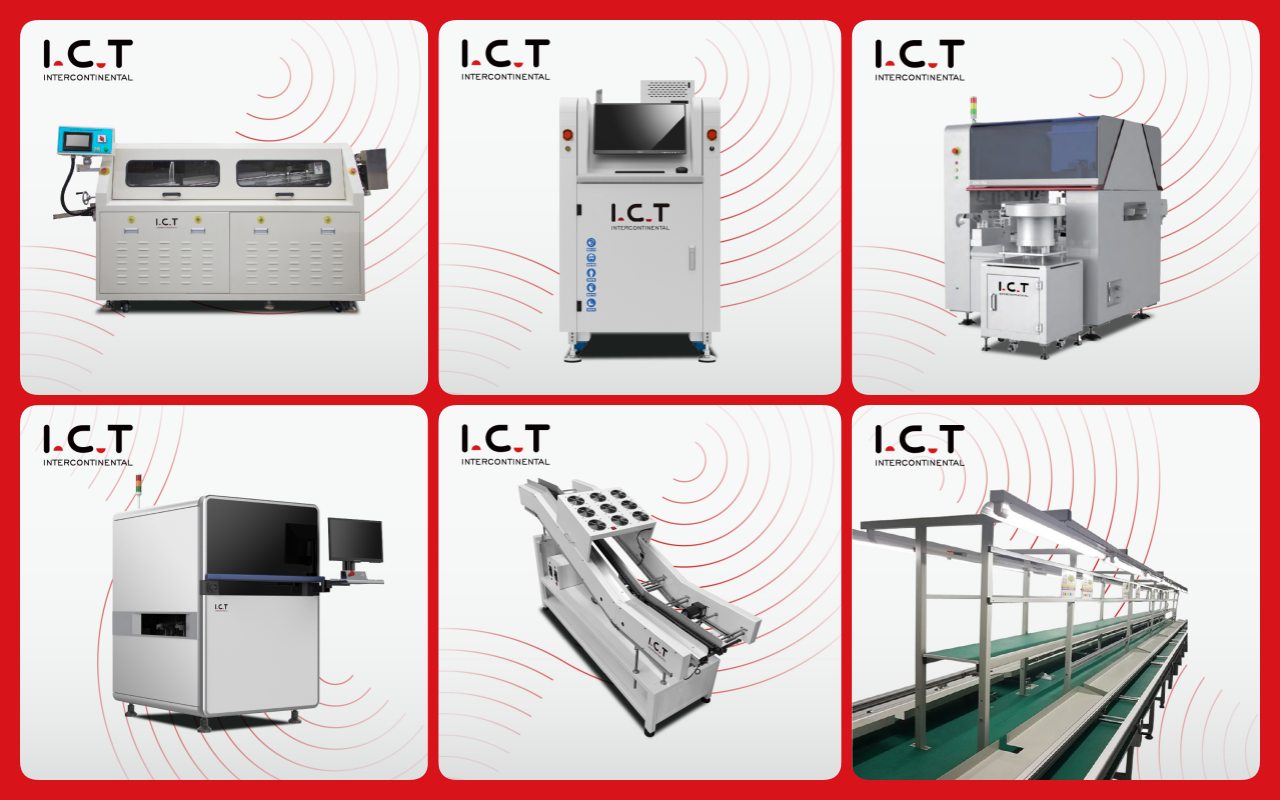

Наша ДИП производна линија нуди напредне алате за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована ДИП линија укључује ДИП линију за уметање за прецизно постављање компоненти, пуњач таласа за несметан улазак ПЦБ-а, таласни уређај за уклањање таласа за безбедан излазак и линију за монтажу траке за завршне провере. Ова висококвалитетна ПЦБ ДИП производна линија осигурава стабилан рад, поуздано ТХТ уметање и исплативу монтажу, задовољавајући различите потребе индустрије. Са модуларним дизајном и глобалном подршком од стране ИЦТ-а, повећава продуктивност за задатке кроз рупе.
| Видео о успеху купаца
ИЦТ инжењери су отпутовали у Мексико како би пружили техничку подршку за више клијената, пружајући услуге за линије премаза, машине за лемљење на таласе Ацраб350/Ацраб450 и машине за селективно лемљење СС540. Један клијент, произвођач аутомобилске електронике који користи Ацраб350, произвео је два различита типа ПЦБА са јединственим елементима, показујући флексибилност машине. Наш тим је обезбедио беспрекорну инсталацију и оптимизоване перформансе, испуњавајући високе стандарде клијента. Видео са позитивним повратним информацијама од клијента за селективно лемљење наглашава њихово задовољство поузданошћу и ефикасношћу СС540, одражавајући посвећеност ИЦТ-а глобалној подршци и квалитетној услузи.
| Професионалне услуге и обука
ИЦТ нуди свеобухватну услугу и обуку за наше машине за селективно таласно лемљење. Наш тим обезбеђује инсталацију, одржавање и техничку подршку како би се обезбедио несметан рад. Сесије обуке покривају подешавање машине, подешавања параметара и решавање проблема, помажући оператерима да максимизирају ефикасност. Са преко 25 година искуства, подржавамо клијенте широм света, нудећи дугорочан раст кроз редовна ажурирања и оптимизацију процеса. Наш циљ је да обезбедимо решења без ризика, обезбеђујући да ваша производна линија ради безбрижно.
| Похвала купаца
Купци воле наше машине за селективно таласно лемљење због њихових изванредних перформанси. Они хвале наше инжењере за њихову стручну инсталацију и вештине брзог решавања проблема. Поузданост опреме и квалитет лемљења добијају високе оцене, док издржљиво паковање обезбеђује сигурну испоруку. Клијенти такође цене наш брзи одговор на проблеме, чинећи ИЦТ поузданим партнером у њиховом производном процесу.
| Индустријски сертификати
ИЦТ машине за селективно таласно лемљење су сертификоване са ЦЕ, РоХС и ИСО9001 стандардима, обезбеђујући врхунску безбедност и квалитет. Такође поседујемо више патената за наше иновативне дизајне, што одражава нашу посвећеност изврсности. Ови сертификати гарантују да наши производи испуњавају глобалне производне захтеве, пружајући купцима поуздана и еколошки прихватљива решења.
| О ИЦТ компанији и фабрици
ИЦТ је водећи провајдер електронских производних решења са преко 25 година искуства. Са седиштем у Донггуану, Кина, наша фабрика се простире на 12.000 м⊃2; и запошљава 89 запослених, укључујући 20 инжењера. Ми се бавимо истраживањем, развојем и производњом у компанији, опслужујући преко 1600 купаца у 72 земље. Наш брзи раст и строги системи контроле квалитета обезбеђују високе стандарде. Са регистрованим фондом од 30 милиона долара, одржавамо робустан систем управљања квалитетом, испоручујући поуздане машине за селективно таласно лемљење широм света.
