ИЦТ Смт Аои Оффлине машина за инспекцију опреме за ПЦБ

Учешће у:

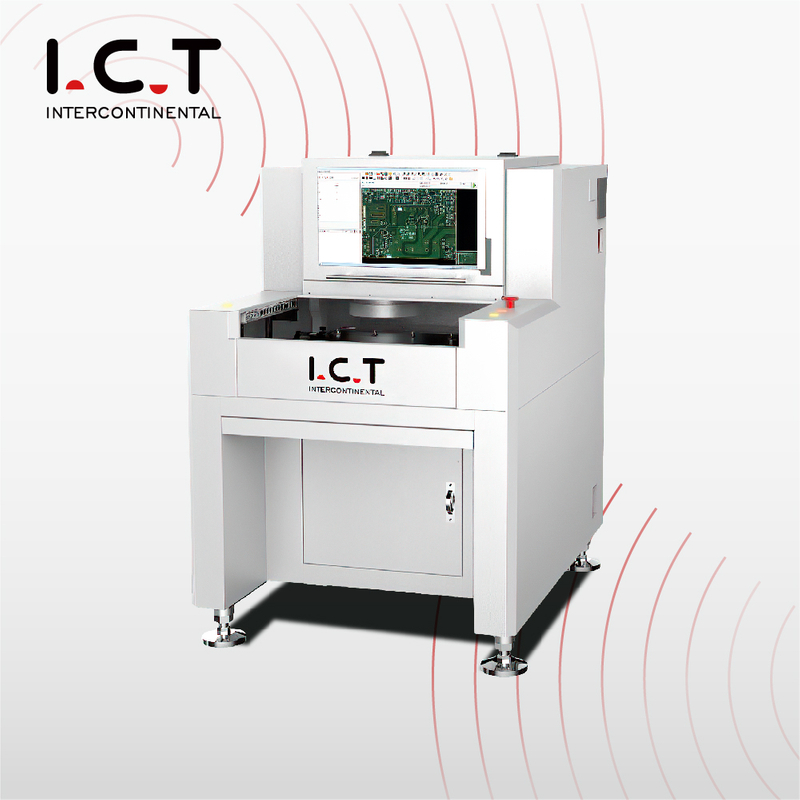

ИЦТ Смт Аои Оффлине машина за инспекцију опреме за ПЦБ

ИЦТ Смт Аои Оффлине машина за инспекцију опреме за ПЦБ.
Купите га са својим поузданим партнером! ИЦТ доноси 26 година искуства у СМТ индустрији.
Најважније: Доступна инсталација и обука на лицу места, 24/7 корисничка служба. Високо обучени стручњаци. Прецизни и економични. Висион вођени ДИИ комплет. Лако за састављање. Софтвер отвореног кода.

Модел:
ИЦТ-В8
Марка:
I.C.T
Код:
aoi inspection

Статус доступности:

Количина:



Упитајте Додај у корпу

ИЦТ Смт Аои Оффлине машина за инспекцију опреме за ПЦБ

Преглед

Пцб Аои инспекција

Офф Лине АОИ В8 Увод:

За СМТ пре-рефлов, пост-рефлов инлине инспекцију.

Гранитна платформа, значајно побољшава прецизност и стабилност машине.

Програмабилни РГБ+В ЛЕД извор осветљења.

Телецентрично сочиво са константним увећањем и ниским одзивом на изобличење на високу компонену.

Карактеристике:

1. Функција аутоматског прикупљања и складиштења ЛОГ, функција упозорења/аларма НГ, даљинско програмирање и отклањање грешака.

2. Способност инспекције: недовољна, кратка, отвор за увлачење, игла за покривање лемљења, контаминација, неусклађеност, део који недостаје, искривљен, билборд, монтажа

са стране, превртање, погрешан део, оштећен, плутајући, поларитет, псеудо лемљење, празан лем, превише лепка итд.

3. Перфецт СПЦ прикупља НГ информације ван мреже и аутоматски генерише све врсте производних табела.

4. Функција зрелог контролног центра, јасан софтверски интерфејс.

5. Добра стабилност (ГР&Р＜10% ＠6 Сигма, ЦПК＞1,33 (Тачност одступања теста мања од ±0,25 мм.

6. Померање камере, фиксиран транспортер током теста.

7. Компензација искривљености ПЦБ-а: укупна калибрација компензације марке, компензација оквира положаја компоненте.

Гранитна платформа и оквир

Обезбедити стабилност опреме и доследност дељења програма између машина

Индустријска камера+телецентрично сочиво

Инспекција лемних спојева високе компоненте није погођена јер нема ефекта сенке у целом видном пољу.

Цео ФОВ Ассист позиција

Висока способност детекције на компонентама које нису изложене (БГА, итд.) или делимично заштићене компоненте

3Д Аои машина

Модел	ИЦТ-В8	ИЦТ-В8КСЛ
FOV	15у(38,4*28,8мм)
Камера	Интелигентна дигитална индустријска камера од 5М пиксела
Ленс	Телецентрично сочиво
Светлост	4 боје прстенасто ЛЕД светло, РГБ+В
Инспецтион Итем	Тест компоненти, тест лемљења
Мини Цомпонент	03015цхип,0.3питцх ИЦ и Специал схапед
Оперативни систем	Виндовс 7
Величина ПЦБ-а	5050~430330мм	5050~650510мм
ПЦБ Тхицкнесс	0,3 ~ 6,0 мм
ПЦБ Варпаге	±3.0мм
ПЦБ Веигхт	Макс: 10 кг
Висина ПЦБ-а	Врх: 25-60 мм, дно: 25-80 мм подесиво
Кс/И возач	АЦ серво драјвер, тачност понављања 0,01 мм
Платформа	Гранит
Повер	АЦ220 50/60Хз,2.5А
Комуникација	СМЕМА
Тежина	500Кг	600Кг
Димензија	880 * 1170 * 1350 мм (без светла)	1080 * 1470 * 1370 мм (без светла)
