Три питања о PCBA - Шта значи PCBA?Која је производна опрема потребна за PCBA?Шта је процес производње PCBA?

Значење PCBA

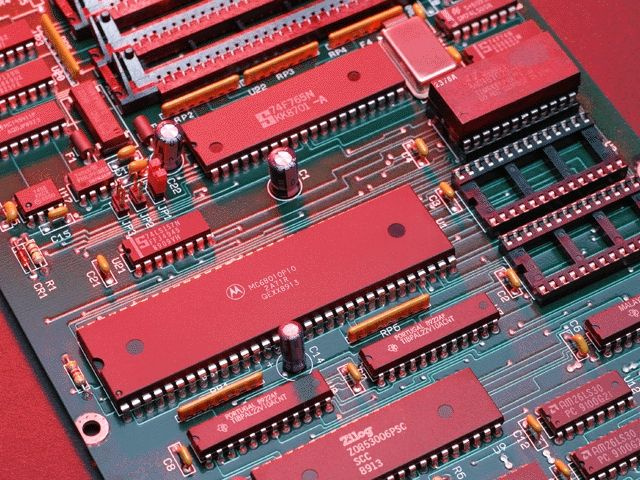

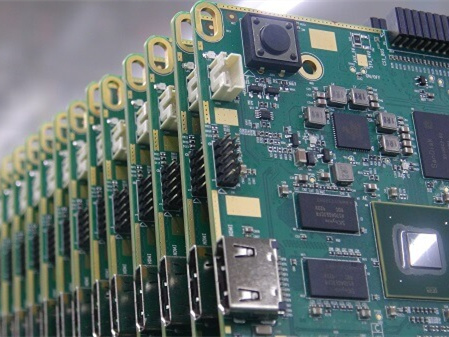

PCBA је скраћеница од Pринтед Цирцуит Боард + Ассембли, која се такође назива PCB Ассембли.

Након што PCB прође кроз процесе SMT, DIP плуг-ин, PCBA тестирање, инспекцију квалитета и монтажу, формира се готов производ који се назива PCBA.Скоро сви електронски производи, као што су паметни телефони, рачунари, ТВ, LED итд., захтевају PCBA плоче.

PCBA је да обради празну PCB плочу кроз низ процеса и коначно је обради у електронски производ који корисници могу користити.У процесу производње једна карика је повезана са другом, а која карика има проблем са квалитетом, то ће имати велики утицај на квалитет производа.

Главна опрема за производњу PCBA

Основна опрема потребна за производњу PCBA укључује машину за штампање шаблона, машину за бирање и постављање, пећницу за рефлуксовање, опрему за инспекцију, машину за лемљење таласом, машину за SMT чишћење, I.C.T, ФЦТ, итд.

Pостројења за прераду PCBA различитих обима биће опремљена различитом опремом.

Главна производна опрема PCBA је следећа:

1. Машина за штампање шаблона

Pринцип рада машине за штампање пасте за лемљење је: леви и десни стругачи штампају пасту за лемљење на PCB-у кроз шаблон.

2. Изаберите и поставите машину

Pицк анд Pлаце Мацхине, такође познат као систем за површинску монтажу, је уређај који прецизно поставља компоненте на PCB подлоге померањем главе за постављање у производној линији.

3. Рефлов Рефлов

Након што рефлов лемљење загреје ваздух или азот на довољно високу температуру, издувајте га на плочу са прикљученим компонентама, тако да се лем са обе стране компоненти истопи и залепи за матичну плочу.

4. Опрема за инспекцију

На тржишту постоје отприлике три типа опреме за тестирање, АOI (аутоматска оптичка инспекција), СPИ (инспекција пасте за лемљење) и АКСИ (аутоматска рендгенска контрола).

Машина аутоматски скенира PCB кроз камеру, детектује дефекте на PCB-у и обележава дефекте преко екрана.

5. Машина за лемљење таласа

Таласно лемљење је да површина за лемљење прикључне плоче дође у директан контакт са течним лимом високе температуре како би се постигла сврха лемљења.

А посебан уређај чини да течни калај формира таласасту појаву, па се назива „машина за лемљење таласа“.

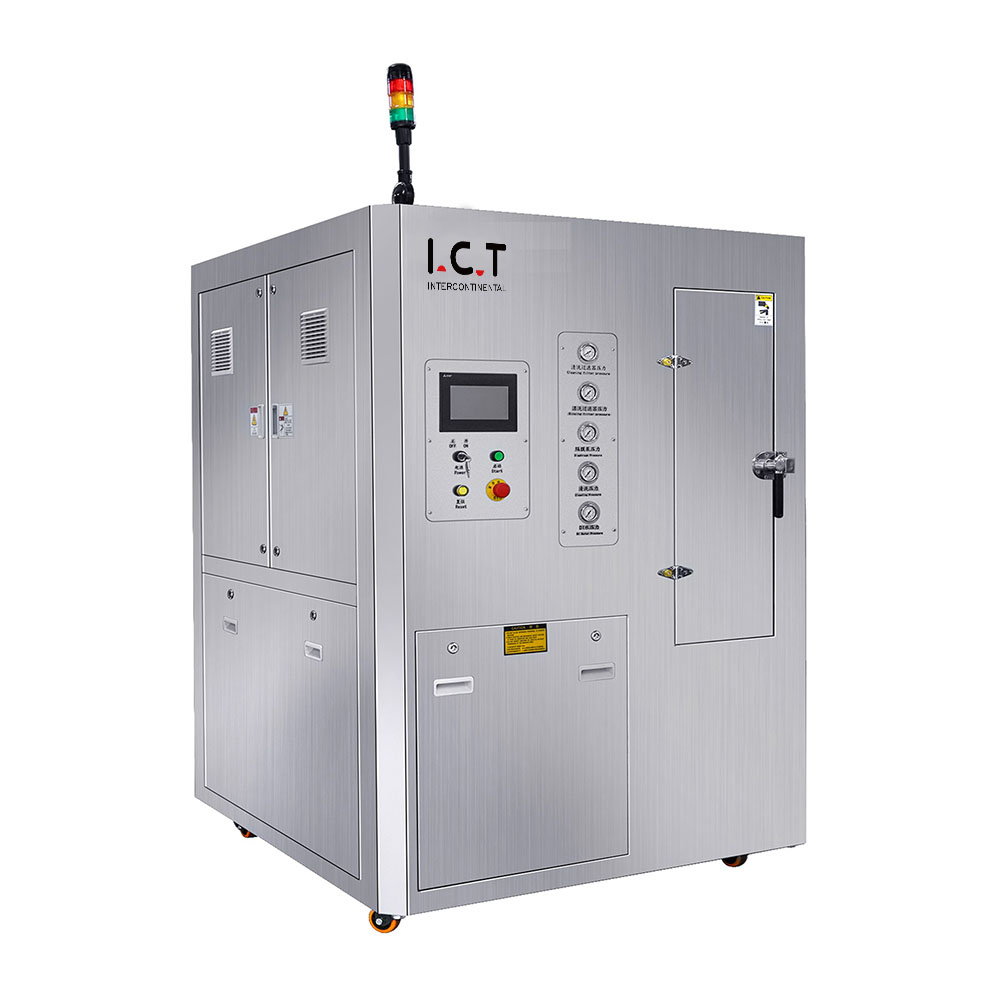

6. SMT машина за чишћење

Машина за чишћење се користи за чишћење PCBA плоче, која може уклонити остатке плоче након лемљења.

7. I.C.T

I.C.T Тест углавном користи испитне сонде за контакт са испитним тачкама распореда PCB-а како би открио прекид струјног круга, кратки спој и заваривање свих делова PCBA-а.

8. ФЦТ

ФЦТ Односи се на тест циљне плоче за мерење да ли одзив излазног терминала испуњава захтеве.

Pроцес производње PCBA

Pроцес производње PCBA може се поделити на неколико главних процеса, SMT→ DIP → PCBA тестирање → монтажа готовог производа.

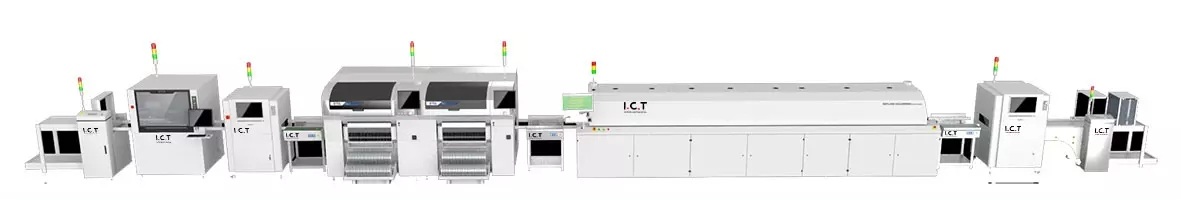

1. SMT

SMT производна линија могу се поделити на потпуно аутоматска производна линија и полуаутоматска производна линија према степену аутоматизације.

Најчешће потпуно аутоматске SMT производне линије укључују SMT утоваривач + Машину за штампање шаблона + Машину за бирање и постављање + Транспортер + Рефлов Рефлов + АOI + Унлоадер.

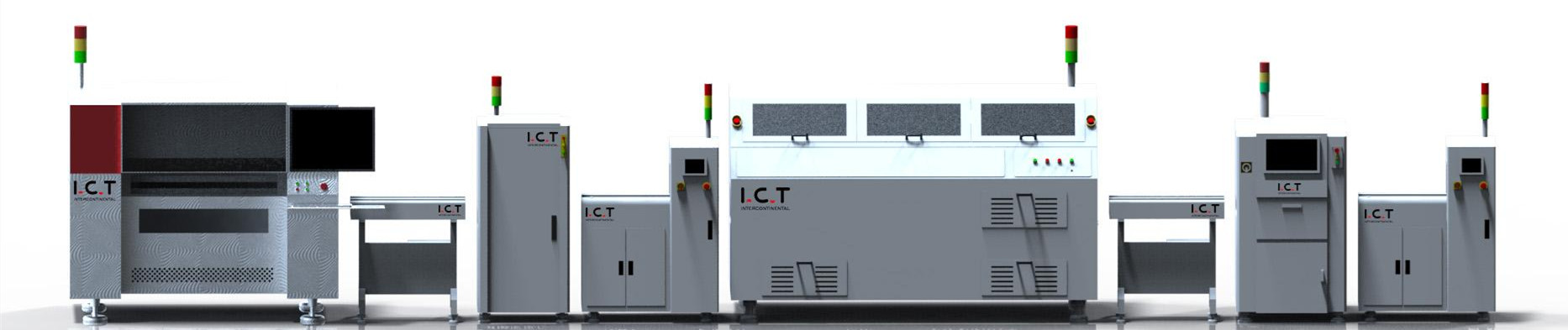

2. DIP

Pроцес обраде DIP плуг-ин-а је: повезати → таласно лемљење → ножно сечење → обрада после лемљења → чишћење → контрола квалитета.

3. PCBA тест

PCBA тестирање је најкритичнија веза за контролу квалитета у целом процесу обраде PCBA.Неопходно је стриктно пратити стандарде тестирања PCBA и тестирати испитне тачке штампане плоче према плану тестирања купца (Тест Pлан).

4. Монтажа готовог производа

Саставите тестирану PCBA плочу на шкољку, а затим је тестирајте.

Штампане плоче су мостови који носе електронске компоненте и повезују кола, и незаменљиви су у целом електронском производу.

Са напретком технологије облака, 5Г, великих података, вештачке интелигенције, индустрије 4.0, Интернета ствари и других технологија, PCB индустрија, као основна снага ланца електронске индустрије, стално расте у смислу излазне вредности.
