Многе СМТ линије почињу да се боре не због лошег квалитета опреме, већ зато што је одлука о распореду била суштински погрешна од првог дана. Проблеми се често појављују постепено: додавање једног АОИ или рендгенског зрака изазива дане застоја, бафери су премали или лоше позиционирани, а укупна пропусност опада током времена — иако свака машина наставља да ради у оквиру спецификације. Ова питања су ретко случајна. Они су структуралне последице како је линија првобитно била конфигурисана.
Избор између линијског и модуларног распореда СМТ линије стога није питање ефикасности простора. То је дугорочна производна стратегија која директно утиче на стабилност протока материјала, флексибилност промене, отпорност система и стварну цену будућег проширења.
Оно што одлуке о распореду чини посебно опасним је то што су њихова ограничења често невидљива на почетку. Током почетног повећања, и инлине и модуларне линије могу изгледати да раде глатко. Праве разлике испливају на површину тек касније — када се повећа обим производње, промени микс производа или постану неопходни додатни кораци инспекције. До тренутка када су ова ограничења очигледна, њихово исправљање обично захтева значајне прераде, застоје или реинвестирање капитала.
Да бисмо разумели зашто толико СМТ линија постаје ограничено рано у свом животном циклусу, неопходно је прво испитати како избори распореда могу закључати структурна ограничења у производној линији од првог дана.
Многе фабрике тек прекасно схватају да је њихова СМТ линија била ограничена од самог почетка. Чак и када су опремљене брзим, поузданим платформама за постављање као што су ЈУКИ или Ханвха , укупне перформансе линије и даље могу да се погоршавају из месеца у месец. Пропусност полако опада, мала прилагођавања постају велики поремећаји, а свако побољшање изгледа теже него што се очекивало.
Ови проблеми су ретко узроковани могућностима машине. Они су резултат одлука о распореду донетих на почетку пројекта — одлука које тихо закључавају структурна ограничења у линији и постају све скупље за исправљање током времена.
У раној фази, чини се да све тече глатко. Времена циклуса су испуњена, бафери остају углавном празни, а линија изгледа уравнотежено. Временом се, међутим, стварност мења. Разноврсност производа се повећава, количине варирају, а промене постају све чешће.
Време чекања почиње да се акумулира између процеса. Неке машине почињу да блокирају док друге седе у празном ходу. Оригинални баланс линија се постепено квари, не зато што појединачне машине губе перформансе, већ зато што распоред не може да апсорбује варијације. Као резултат тога, укупни учинак опада иако свака машина и даље ради у складу са спецификацијом.
Како се захтеви за квалитетом повећавају, додатна инспекција као што је машина за инспекцију АОИ постаје неизбежна. У многим инлине распоредима, додавање једног корака инспекције захтева сечење транспортера, померање више машина и поновно балансирање целог тока.
Оно што изгледа као мања надоградња може да се претвори у дане – или чак недеље – застоја у производњи. Насупрот томе, модуларни распореди су дизајнирани да изолују делове линије. Јединице за инспекцију се често могу убацити или измештати са минималним утицајем, смањујући прекид на сате, а не на дане.
Ова разлика постаје критична када је линија већ ушла у стабилну производњу. Када се ваши склопови померају ка пакетима веће густине или компонентама са скривеним спојевима, рендгенски снимак често постаје практичан захтев, а не „лепо имати“. Ако желите да разумете када и зашто се рендгенска инспекција у ПЦБА обично уводи — и шта то значи за интеграцију линија — ово може да води како да рано планирате простор и модуларне тачке повезивања.
Одбојници су намењени да апсорбују кратка заустављања и спрече сметње да се шире кроз целу линију. У пракси, многе СМТ линије трпе зато што су бафери били премали или постављени без јасне стратегије.
Када се једна машина заустави, материјал се брзо враћа, блокирајући процесе узводно и изгладњујући низводне станице. Мали, чести прекиди се акумулирају у значајан губитак излаза. Ефикасно планирање распореда дефинише дужину бафера и постављање рано, на основу понашања процеса, а не расположивог простора, како би се спречила ова понављајућа микро-застоја.

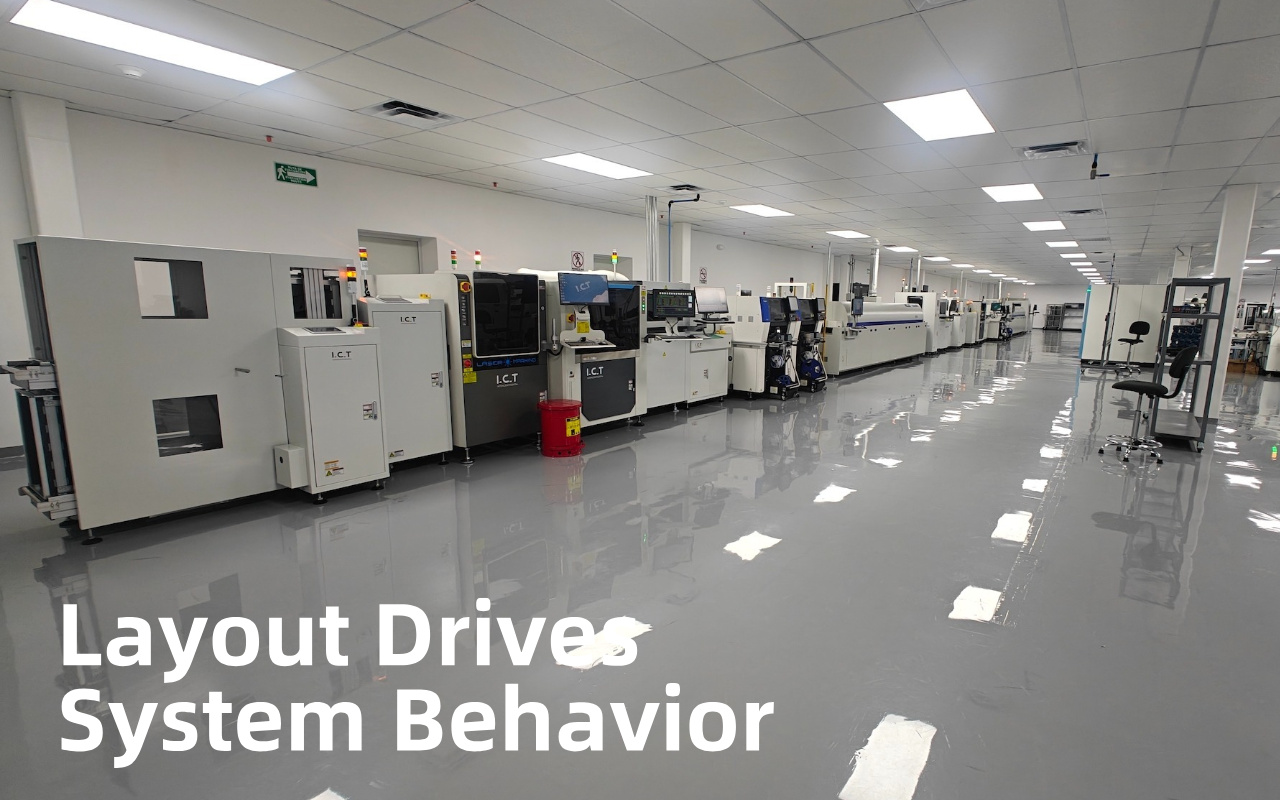

Распоред СМТ линије се често третира као вежба планирања простора—како да се машине уклопе у доступну област. У стварности, одлуке о распореду дефинишу како се цео производни систем понаша током свог животног века. Они одређују колико глатко тече материјали, колико брзо се производи могу мењати и колико скупе будуће модификације постају. Лош распоред ретко не успе одмах; уместо тога, ствара структурна уска грла која тихо смањују ефикасност из године у годину.
Одлуке о изгледу имају смисла само када вам је јасан комплетан обим система који дизајнирате – од штампања и постављања до преобликовања, инспекције, руковања и следљивости. Ако желите брзо освежење о томе шта СМТ линија укључује и како сваки корак процеса утиче на стабилност низводно, то вам може помоћи да процените инлине у односу на модуларне изборе са потпунијим приказом система.
Једном када је линија инсталирана и покренута, ова ограничења је тешко уклонити без већих сметњи. Због тога избор распореда треба оценити као дугорочну стратегију производње, а не као краткорочни задатак инсталације.
У добро дизајнираном распореду, ПЦБ се крећу кроз линију стабилним темпом са минималним чекањем. Сваки процес глатко прелази на следећи, а мале варијације се апсорбују без заустављања тока. Ова стабилност је оно што омогућава да проток остане предвидљив током времена.
У лоше дизајнираном распореду, проток материјала постаје неуједначен. Почињу да се формирају редови испред штампача, пећи за рефлов или инспекцијских станица. Ови периоди чекања се често занемарују јер су машине заузете, али директно смањују ефективни учинак. Временом се мала кашњења претварају у значајне губитке, иако појединачне машине настављају да раде са номиналним перформансама.
Како се микс производа повећава, флексибилност распореда постаје одлучујући фактор. Ефикасне промене производа зависе од лаког приступа улагачу, јасних путева материјала и могућности да се изолују активности подешавања од текућих процеса.
Инлине распореди чврсто повезују све машине у један ток. Иако ово може бити ефикасно за стабилну производњу, то такође значи да многе промене захтевају заустављање целе линије. Насупрот томе, модуларни распореди су дизајнирани да раздвајају секције. Тимови могу да припремају фидере, прилагођавају програме или валидирају процесе у једном модулу док други делови настављају са радом, значајно смањујући време застоја.
Ова разлика постаје све важнија како расте разноликост производа и учесталост промена.
Одлуке о изгледу такође одређују колико ће будуће промене бити скупе. У инлине конфигурацији, премештање штампача, рефлов пећи или система за инспекцију често укључује демонтажу транспортера, померање више машина и поновно балансирање целе линије. Прави трошак није само рад – то су недеље изгубљене производње и одложених испорука.
Модуларни распореди су направљени имајући у виду промене. Опрема се може додати, преместити или надоградити са ограниченим утицајем на суседне делове. Током животног века фабрике, ова флексибилност се директно претвара у ниже оперативне трошкове и мање поремећаја када се пословни захтеви развијају.

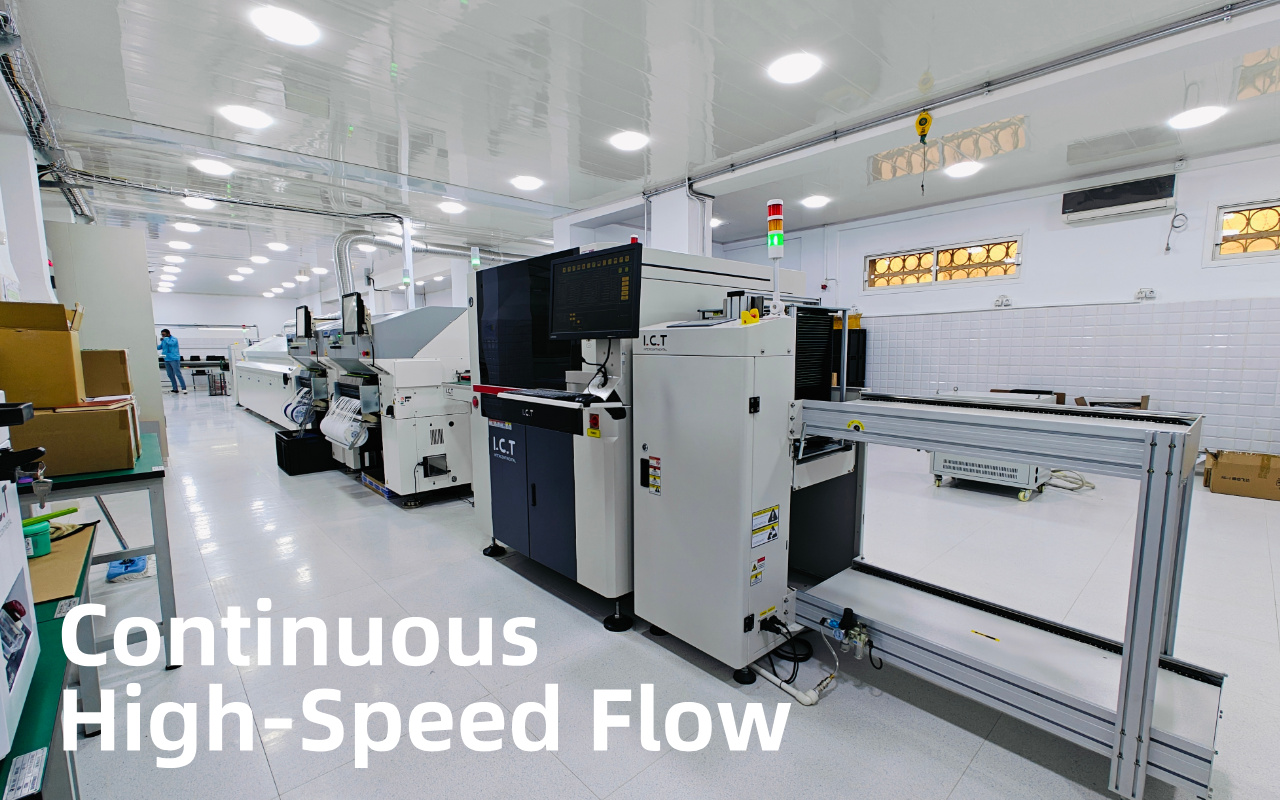

Инлине СМТ распоред повезује све машине у једну, континуирану путању производње. Његова основна снага лежи у брзини и ритму. Када су услови производње стабилни и предвидљиви, инлине конфигурације могу да испоруче веома високу пропусност уз минимално руковање материјалом и чист ток процеса.
Због тога се инлине распореди и даље широко користе у окружењима где је разноврсност производа ограничена, а производни циклуси дуги. Под правим условима, они су ефикасни, лаки за разумевање и способни да дају импресивне резултате.
У инлине распореду, ПЦБ се крећу директно од штампања пасте за лемљење до постављања, поновног спајања и инспекције без намерних прекида у току. Транспортери су чврсто повезани и сваки процес се одмах предаје следећем.
Ово непрекидно кретање минимизира ручно руковање и може смањити време циклуса када је линија добро избалансирана. Све док сваки процес функционише у уском опсегу перформанси, линија се понаша као једна машина, напредујући даске стабилним темпом са малим варијацијама.
Ефикасност овог модела у потпуности зависи од равнотеже и доследности.
Инлине распореди су природно усклађени са предностима платформи за постављање велике брзине. Машине произвођача као што су ЈУКИ и Ханвха су дизајниране да раде континуирано са великом пропусношћу, напајајући компоненте пуном брзином са минималним прекидима.
Када типови производа остану непромењени за продужене серије, стабилан проток материјала у линијској линији омогућава овим платформама да раде близу свог оптималног опсега перформанси. Учесталост промене је ниска, конфигурације фидера остају стабилне, а брзина постављања постаје права предност, а не теоретска спецификација.
У овом сценарију, инлине распореди могу да испоруче максималан излаз уз релативно једноставну контролу линије.
Иста чврста спојница која омогућава велику брзину такође уводи фундаментални ризик. Пошто су све машине директно повезане, заустављање на било којој појединачној тачки процеса се шири одмах кроз целу линију.
Грешка фидера, рутинско одржавање или мање подешавање на једној машини могу довести до заустављања целе линије. Бафери нуде ограничену заштиту у овој конфигурацији, пошто постоји мало физичког или логичког раздвајања између процеса. Како се сложеност производње повећава, чак и мали и чести прекиди могу значајно утицати на укупну ефикасност.
Ова структурална рањивост постаје израженија у фабрикама са великим асортиманом производа, честим променама или ограниченом толеранцијом застоја – услови са којима се многе операције сусрећу тек након што линија ради неко време.

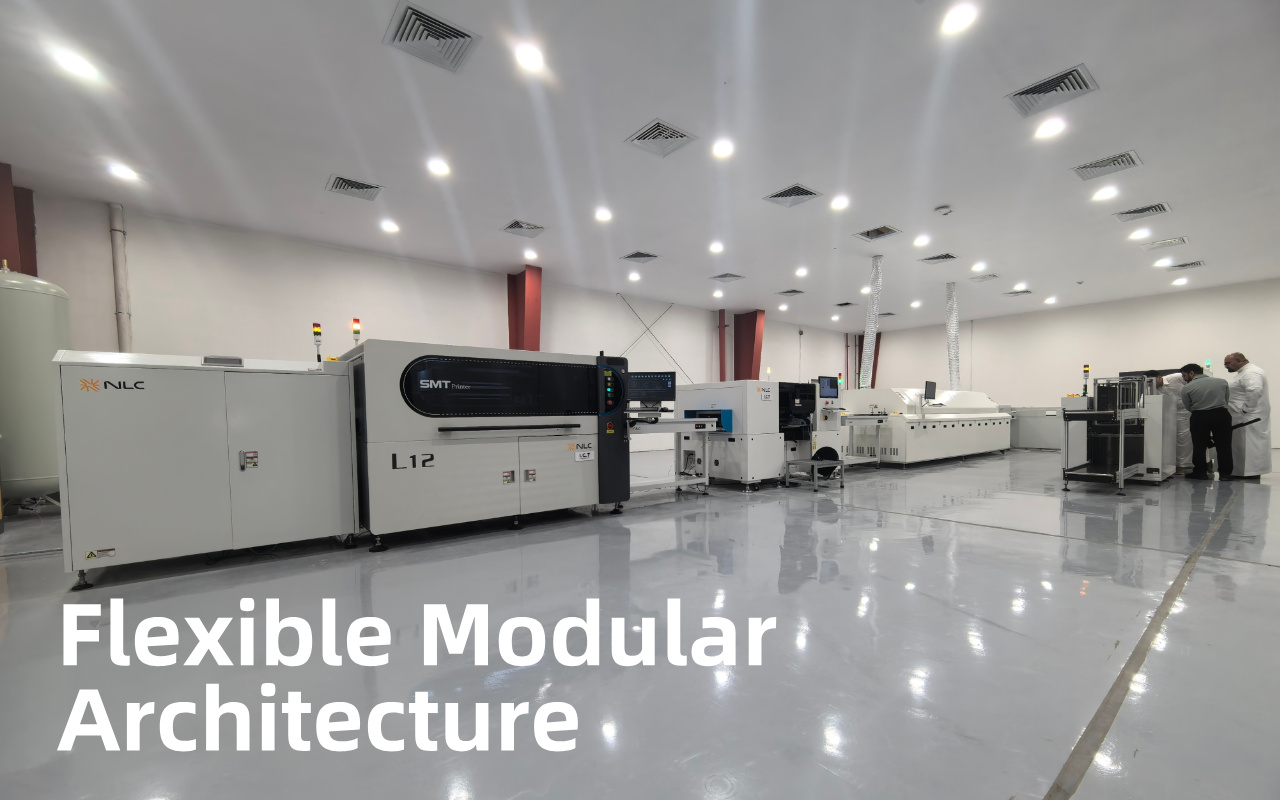

Модуларни распоред СМТ линије дели производну линију на више функционалних секција, повезаних кратким транспортерима или тампон јединицама. За разлику од инлине распореда који се понашају као један континуирани систем, модуларне конфигурације су дизајниране да толеришу варијације. Свака секција ради са одређеним степеном независности, омогућавајући линији да апсорбује сметње без моменталног заустављања.
Ова филозофија дизајна даје предност отпорности над апсолутном брзином. Како се услови производње развијају, модуларни распореди обезбеђују структуру која се више опрашта која се може прилагодити без сталног поновног балансирања.
У модуларном распореду, штампање пасте за лемљење, постављање, рефлов и инспекција се третирају као различити процесни модули. Ови модули су повезани, али нису чврсто повезани. Када се проблем појави у једном делу — као што је подешавање фидера или подешавање инспекције — утицај на остатак линије је ограничен.
Бафери између модула привремено држе ПЦБ док је проблем решен, омогућавајући процесима да наставе да раде. Ово раздвајање спречава да мали поремећаји каскадно прођу кроз целу линију и претворе мање догађаје у потпуне заустављање производње.
Временом, ова полу-независна структура значајно побољшава оперативну стабилност, посебно у окружењима са честим прилагођавањима.
Бафери у модуларном распореду чине више од плоча за складиштење. Они делују као амортизери за производни систем. Кратки прекиди у низводном току више не изазивају тренутна искључења узводно, а опоравак након заустављања је бржи и предвидљивији.
Кратки транспортери између модула такође играју кључну улогу. Они поједностављују физичко раздвајање између процеса и олакшавају уметање, уклањање или репозиционирање опреме без прераде целе линије. Уместо редизајнирања тока материјала, промене се могу локализовати на један модул.
Ова комбинација бафера и кратких веза је оно што омогућава модуларним линијама да одрже пропусност чак и када су услови лошији од идеалних.
Захтеви за инспекцију временом расту. Додатни СПИ, АОИ или селективни рендгенски кораци се често уводе како се стандарди квалитета пооштравају или повећава сложеност производа. Модуларни распореди су сами по себи добро прилагођени овој еволуцији.
Пошто се модули повезују преко флексибилних интерфејса, платформе за инспекцију се могу додати или преместити уз минималне сметње. Модерни системи — попут оних које пружа И.ЦТ — дизајнирани су да се глатко интегришу у модуларне линије, омогућавајући да се кораци инспекције уметну тамо где дају највећу вредност без присиљавања на потпуну реконструкцију линије.
Као резултат тога, инспекцијске надоградње у модуларним конфигурацијама обично захтевају много мање времена застоја и инжењерских напора него у чврсто повезаним инлине распоредима. АОИ је један од најчешће доданих или премештаних корака инспекције како се захтеви производа развијају, посебно када уведете више варијанти, строжија правила израде или капије квалитета специфичне за купца. Јасније разумевање начина на који АОИ функционише у склопу ПЦБ-а олакшава одлучивање о томе где модуларне тачке повезивања и капацитет бафера треба да буду резервисани од почетка.

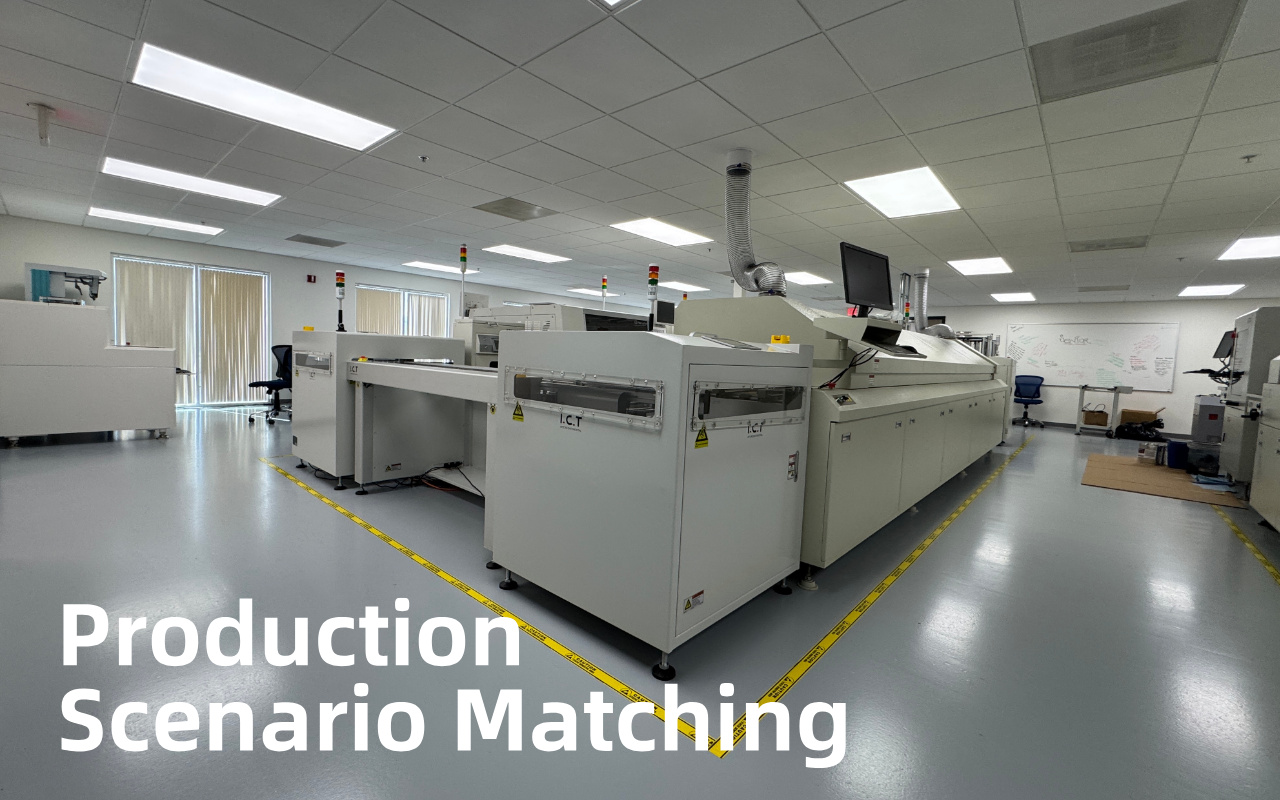

Не постоји универзално „тачан“ распоред СМТ линије. Прави избор зависи од тога како ваша фабрика заправо ради данас — и како ће се вероватно променити у наредних неколико година. Гледајући у стварне сценарије производње, разлике између инлине и модуларних изгледа много су јасније од апстрактних поређења.
Окружења са великим бројем мешавина и малог обима врше стални притисак на флексибилност линије. Честе промене производа, различите величине плоча и разноврсни сетови компоненти чине ефикасност промене кључном.
У овим условима, модуларни распореди обично раде боље. Тимови могу припремити доводе, прилагодити програме или фино подесити поставке инспекције у једном модулу док остали одељци настављају да раде. Застоји су локализовани, а не глобални. Инлине распореди, насупрот томе, често захтевају пуне заустављања за промене, претварајући кратке задатке подешавања у продужене губитке у производњи.
Како се разноврсност производа повећава, ова разлика постаје све видљивија у дневној производњи.
Када је производња фокусирана на један или два производа са дугим, непрекидним серијама, инлине распореди показују своју снагу. Континуирани проток минимизира руковање, а линија се може фино избалансирати за максималну пропусност.
У овом сценарију, платформе за постављање велике брзине као што је Ханвха раде близу својих оптималних услова. Промене су ретке, конфигурације фидера остају стабилне, а цена по састављеној плочи је обично нижа него код више сегментираних распореда.
Инлине најбоље функционише када се варијабилност намерно држи ван система. Многи програми за потрошачку електронику награђују стабилно извршење великог обима, где време непрекидног рада, такт доследност и цена по плочи доминирају моделом одлучивања. Ако ово личи на вашу производну стварност, преглед начина на који су СМТ линије за потрошачку електронику типично специфицирани може вам помоћи да потврдите да ли ће инлине распоред остати ефикасан у обимној скали.
У регионима са високим трошковима рада, застоји брзо постају скупи. Када се линија заустави, оператери, техничари и надзорници често чекају док се проблеми не реше.
Модуларни распореди помажу у смањењу ових скривених трошкова ограничавањем обима застоја. Одржавање, подешавања или мањи проблеми у једном модулу не морају нужно довести до застоја целе линије. Инлине распореди, с друге стране, захтевају скоро савршену равнотежу и поузданост како би се избегло скупо време мировања целе радне снаге.
За многе европске фабрике, ова отпорност може надмашити чисту брзину. У Европи, одлуке о распореду често су вођене не само трошковима рада, већ и поузданошћу и очекивањима ревизије — посебно за аутомобилске и индустријске програме.
Ако градите у правцу производње веће поузданости, планирање СМТ линија за аутомобилску електронику пружа користан контекст о томе зашто проширење инспекције, следљивост и стабилност процеса имају тенденцију да рано обликују стратегију распореда.
Захтеви за инспекцију ретко остају статични. У многим фабрикама, први корак инспекције који се додаје или надограђује је инспекција пасте за лемљење, јер спречава низводне дефекте и смањује петље за прераду. Разумевање начина на који се СПИ машине у СМТ линијама обично постављају и користе помоћи ће вам да предвидите да ли ће ваш распоред јасно прихватити нове кораке инспекције — или ће касније наметнути реметилачки рад. Како се стандарди квалитета пооштравају и производи постају сложенији, често се уводе додатни СПИ, АОИ или рендгенски кораци.
Модуларни распореди су инхерентно боље прилагођени овој еволуцији. Постојећи тампон простор и флексибилне интерконекције омогућавају да се опрема за инспекцију дода или премести са ограниченим прекидима. Инлине распореди могу захтевати значајну прераду транспортера и ребаланс линије да би се прилагодиле новим машинама, претварајући побољшања квалитета у велике инжењерске пројекте.
Ако је проширење инспекције део вашег средњорочног плана, флексибилност распореда постаје одлучујући фактор.

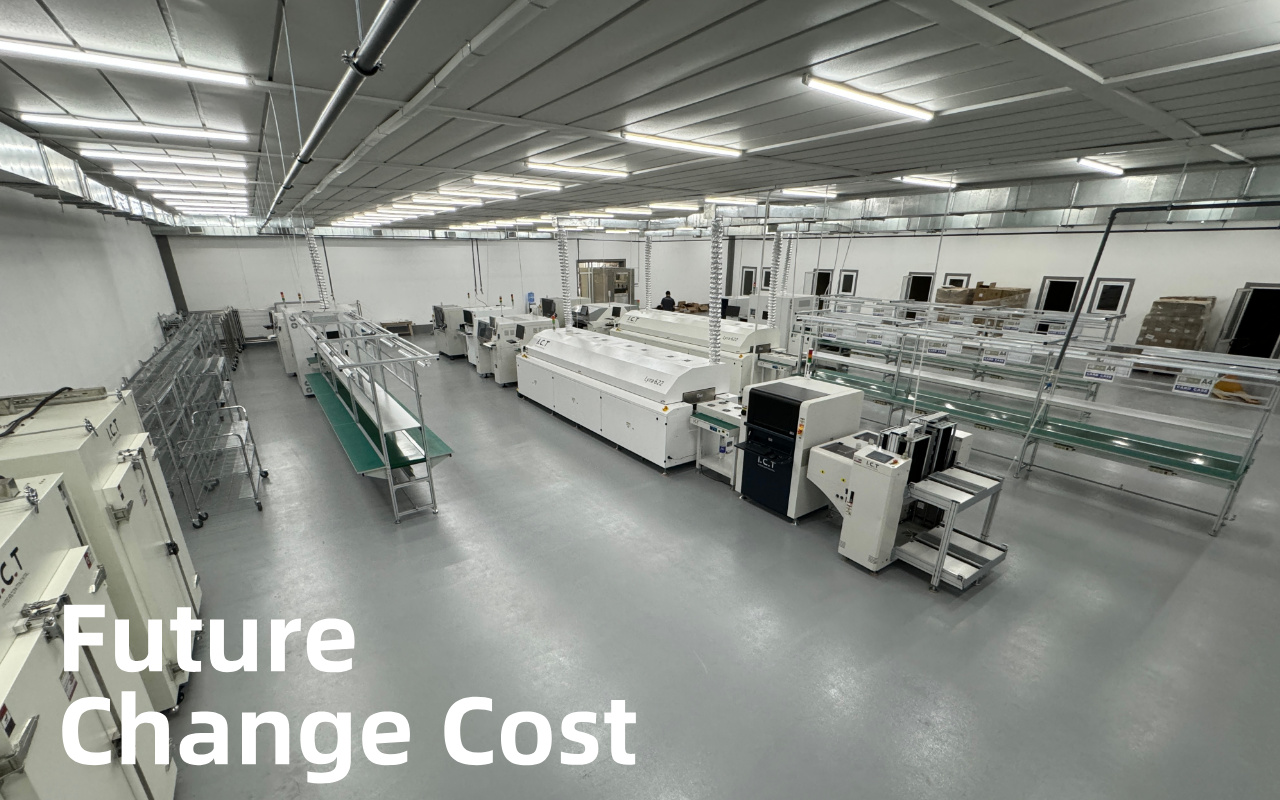

Када тимови упоређују распореде СМТ линија, фокус је често на почетној инвестицији и брзини инсталације. Оно што се често потцењује је колико ће будуће промене коштати – у времену, раду и изгубљеном резултату. Одлуке о изгледу одређују да ли су проширење и модификације рутинска прилагођавања или реметилачки пројекти који троше недеље производног капацитета.
Док планирате проширење, помаже вам да размишљате даље од кретања физичке опреме. Многе фабрике се такође припремају за већу зрелост аутоматизације, где подаци, следљивост и прилагодљива контрола постају део производне стратегије. Ако истражујете како производња расвета изгледа у пракси — и шта захтева од ваше линије архитектуре — ово вреди размотрити као део ваше дугорочне одлуке о распореду.
Током животног века фабрике, ови скривени трошкови често премашују првобитну разлику у цени између опција распореда.
Додавање једне машине је уобичајен захтев, било за додатну инспекцију, пуферовање или смањење капацитета. У линијским распоредима, ово обично укључује сечење транспортера, померање више машина и поновно балансирање целог тока. Чак и добро планирана промена може резултирати данима – или понекад недељама – застоја.
У модуларним распоредима, нове машине се додају као додатне секције. Постојећи модули остају углавном нетакнути, а интеграција је локализована. У многим случајевима, инсталација и пуштање у рад се могу завршити у року од неколико сати, што омогућава брз наставак производње уз минималан губитак пропусности.
Разлика није теоретска – она се појављује директно у распореду испоруке и обавезама купаца.
Велика опрема као што су штампачи и рефлов пећи су међу елементима које је најтеже преместити. У инлине конфигурацијама, померање једне од ових машина често захтева одвајање више узводних и низводних процеса, поновно поравнавање транспортера и враћање равнотеже линије од нуле.
Модуларни дизајни смањују овај утицај изоловањем главне опреме унутар дефинисаних делова. Штампач или пећница се могу преместити или заменити без присиљавања на потпуно растављање линије. Захтеви за радном снагом су мањи, поновно покретање је брже, а ризик од увођења нове нестабилности је значајно смањен.
Како се фабрике развијају, ова флексибилност постаје све вреднија. Рефлов пећи нису само физички тешке за премештање – оне такође постају кључни чворови података када се крећете ка следљивости и паметној интеграцији фабрике.
Ако ваша мапа пута укључује контролу рецептура, дисциплину профилисања и повезаност, разумевање интеграције Индустри 4.0 рефлов вам помаже да процените да ли ваш изглед подржава чисте надоградње без присиљавања на велико реструктурирање линије.
Технологија постављања не стоји мирно. Када платформе веће брзине или тачности постану доступне, многе фабрике желе да се постепено надограђују уместо да обнављају целу линију.
У чврсто повезаним инлине распоредима, надоградња на брже платформе за постављање—као што су новији модели из ЈУКИ-а или Ханвха —често намеће потпуну поновну процену равнотеже линија. Низводни процеси ће можда морати да се надограде истовремено како би се избегла нова уска грла, повећање трошкова и поремећаја.
Модуларни распореди омогућавају фазни приступ. Један модул за постављање може се прво надоградити, док друге секције настављају да раде постојећим темпом. Инвестиције се распоређују током времена, а побољшања перформанси се уводе без дестабилизације целе линије.

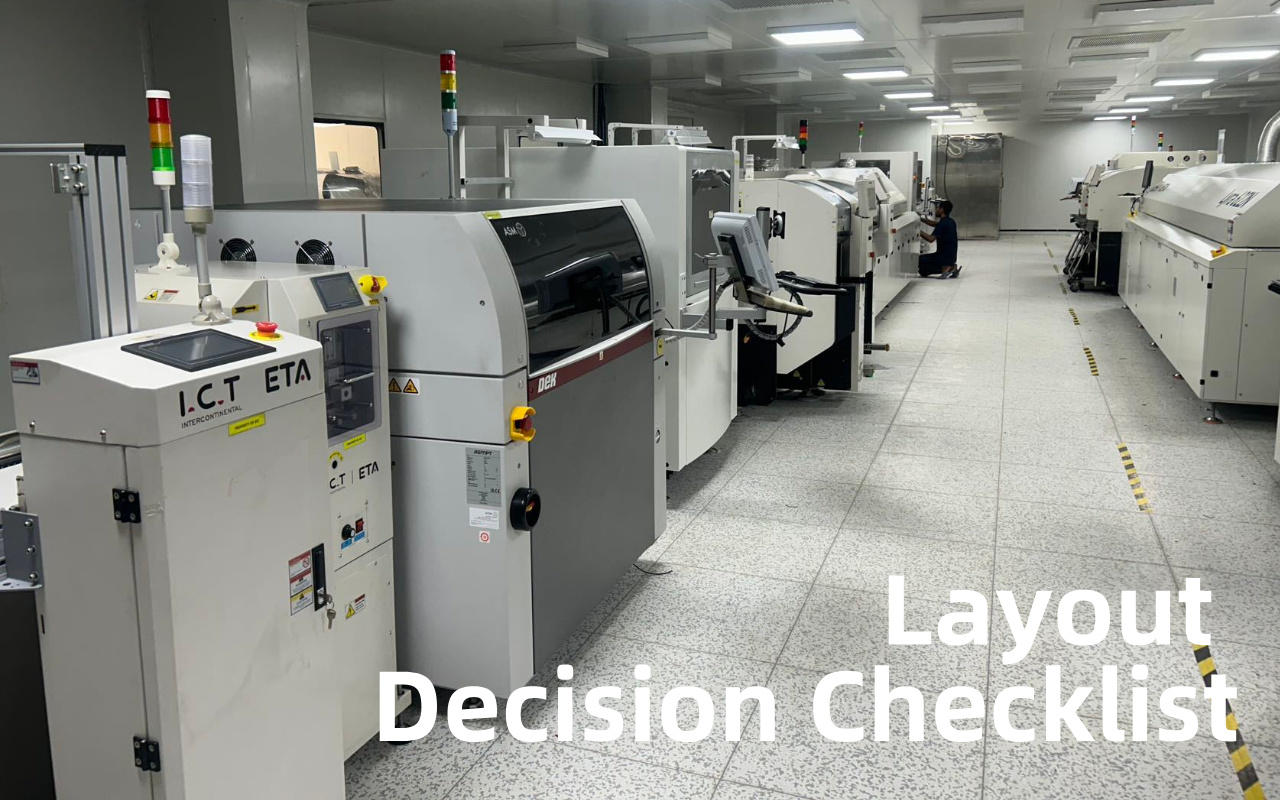

Пре него што се посветите распореду СМТ линије, одступите и искрено процените своју ситуацију. Ова контролна листа је дизајнирана да вам помогне да упоредите своје стварне оперативне потребе са предностима и ризицима сваке опције распореда. Не постоје тачни или погрешни одговори – само сигурнији и ризичнији избори засновани на вашем контексту.
Почните са својом мешавином производа. Ако састављате много различитих плоча у малим серијама и често мењате производе, модуларни распореди генерално пружају сигурнију оперативну маргину. Пребацивања се могу изоловати, а рад на подешавању не захтева увек заустављање целе линије.
Ако се ваша производња фокусира на мали број производа са дугим, непрекидним серијама, инлине распореди могу да раде веома добро. Кључ је доследност. Што више варијација уведете, више стреса стављате на чврсто повезану линију.
Затим размотрите колико ће вероватно бити стабилан обим ваше производње у наредним годинама. Инлине распореди су најефикаснији када обим остаје предвидљив и уравнотежен током времена. Они награђују стабилност високом ефикасношћу.
Ако је потражња неизвесна, расте или се очекује да ће се померити ка већем миксу производа, модуларни распореди ће се лакше носити са овим променама. Они омогућавају прилагођавање капацитета и процеса без присиљавања на потпуни редизајн линије.
Одлуке о распореду такође одражавају колико флексибилности желите да сачувате финансијски. Ако имате ограничену толеранцију за будуће застоје, трошкове пресељења или поновљене инжењерске радове, модуларни распореди помажу да се минимизирају ови трошкови током животног века фабрике.
Ако сте вољни да уложите више унапред и очекујете мало потребе за будућим модификацијама, инлине распореди могу донети нижу цену по плочи у стабилним условима. Компромис је смањена флексибилност касније.
Захтеви за инспекцију се ретко смањују током времена. Ако ваша мапа пута укључује више корака АОИ, СПИ или Кс-зрака — било сада или у блиској будућности — модуларни распореди поједностављују интеграцију и смањују поремећаје.
Ако су потребе за инспекцијом минималне и мало је вероватно да ће се проширити, инлине распореди остају једноставни и ефикасни. Што више прегледа додате, флексибилност распореда постаје вреднија.
На крају, процените искуство свог тима. Инлине распореди захтевају дисциплинован рад, брзо решавање проблема и ефикасно извршење промене. Тимови са јаком контролом процеса и јасним рутинама могу успети у овим окружењима.
Ако ваш тим има мање искуства у управљању честим заустављањима или сложеним променама, модуларни распореди пружају структуру која више опрашта. Они смањују утицај људске грешке и убрзавају опоравак када се појаве проблеми.
Инлине распоред се истиче у стабилним серијама великог обима са континуираним протоком и брзим постављањем као што су ЈУКИ и Ханвха. Модуларни распоред нуди бољу отпорност на промене, велику мешавину и мали обим и будућа проширења уз лакшу интеграцију ИКТ инспекције и бафера. Прави избор зависи од микса производа, стабилности запремине, планова инспекције и толеранције будућих трошкова промена — не само почетног простора или цене. Користите контролну листу од 5 тачака да бисте ускладили своју стварну ситуацију и избегли касније скупо преправљање.
Контактирајте наш тим на market@smt11.com ради бесплатног прегледа изгледа или помоћи при одабиру праве конфигурације за вашу следећу СМТ линију.
Да, али је скупо и споро. Инлине линије имају чврсте везе, тако да прелазак на модуларно значи резање транспортера, додавање пуфера и поновно балансирање свега. Многе фабрике троше месеце и губе производњу током промене. Боље је изабрати модуларни од самог почетка ако мислите да ће флексибилност касније бити важна. Инлине-то-модулар конверзије често коштају више од изградње модуларне прве јер плаћате два пута за неки посао.
Не увек. Модуларном је потребно више транспортера и одбојника на почетку, тако да почетни трошак може бити 10–30% већи у зависности од дужине линије. Али инлине штеди новац само ако никада не мењате много. Када касније додате машине или производе, модуларни се обично брзо враћају јер промене коштају мање времена и труда. У фабрикама са великим бројем мешавина или растућим фабрикама, модуларни укупни трошкови током 3-5 година често су нижи.
Оба раде у било ком распореду јер су ЈУКИ и Ханвха високог квалитета. Инлине им најбоље одговара за стабилне велике количине јер њихова брзина одговара континуираном протоку. Модуларно је боље ако често мењате подешавања — различита подешавања или брзине довода могу да раде независније. Многе фабрике успешно мешају оба бренда у модуларним линијама користећи пуфере да уравнотеже мале разлике у брзини.
Мали простор гура ка инлине јер користи равну путању и мање транспортера. Али модуларни се могу уклопити и у мале просторе са краћим одбојницима и компактним деловима. Ако је простора веома мало и очекујете мало промена, инлине је практичан. Ако предвиђате додавање инспекције или производа, модуларни и даље нуди већу вредност чак и у малим областима избегавајући касније велике сметње.
Дужина бафера зависи од вашег најдужег очекиваног заустављања. За већину линија, 1–2 метра по критичној станици (попут постављања или прегледа) је довољно да апсорбује поновно пуњење фидера или мање застоје (5–15 минута). Додајте још ако имате честа дуга заустављања или даске високе вредности које не могу да чекају. Тестирајте са стварним покретањем: премало бафера изазива резервне копије; превише троши простор. Почните са просеком од 1,5 метара и прилагодите се након првих месеци.
